Différents types de fusibles et d'applications

Temps: 2024/04/18

Parcourir: 19,878

Les fusibles sont des composants essentiels dans les systèmes électriques modernes, fonctionnant comme des protecteurs cruciaux contre la surintensité.Ils fonctionnent en cassant automatiquement le circuit si le courant dépasse une limite de sécurité définie.Cette action empêche les dommages aux équipements électriques et sauvegarde les individus de nuire potentiels.Ce blog vise à fournir une compréhension complète des fusibles, en soulignant leur rôle dans la promotion de la sécurité et de la fiabilité électriques dans divers contextes.

Catalogue


Fuses
Figure 1: fusibles

Pourquoi les fusibles sont essentiels


Le but principal des fusibles est de maintenir la sécurité électrique.Ils protègent les appareils des dangers de la surintensité et empêchent les incendies potentiels, améliorant à la fois la sécurité et la rentabilité tout en garantissant la conformité aux réglementations.Pour saisir l'importance des fusibles, il est d'abord essentiel pour comprendre ce qui constitue une surintensité.

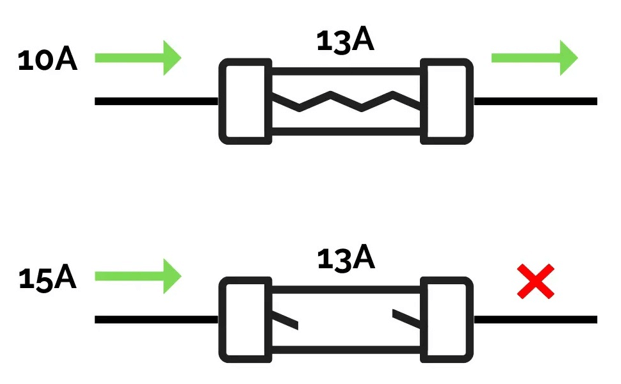

La surintensité se produit sous deux formes principales: la surcharge et le court-circuit.Une surcharge se produit lorsque le courant dépasse ce que l'équipement électrique ou le circuit peut gérer en toute sécurité.Un court-circuit se produit lorsque le flux de courant trouve un chemin raccourci, provoquant une augmentation nette et soudaine du flux de courant.Sans contrôle efficace, ces conditions peuvent entraîner des fils surchauffés, des appareils endommagés et dans des cas graves, des incendies.

Overcurrent
Figure 2: surintensité

Les fusibles sont conçus pour protéger les dispositifs électroniques et les composants électriques des courants qui dépassent leur capacité.Lorsque le courant dépasse le seuil sûr, les fusibles agissent rapidement en cassant le circuit.Cette action immédiate empêche les dommages à l'appareil, préservant ses fonctionnalités et prolongeant sa durée de vie.

Un excès de courant présente un risque d'incendie important en surchauffant les fils et les composants.Les fusibles abordent ce risque en interrompant rapidement le flux actuel, une étape cruciale de la prévention des incendies dans les environnements résidentiels, commerciaux et industriels.Cette réponse rapide empêche non seulement les incendies mais garantit également l'intégrité du circuit contre les dommages supplémentaires des courts-circuits ou des surcharges.

D'un point de vue économique, les fusibles offrent une solution efficace et à faible coût à la gestion des risques de surintensité.Ils sont moins chers et plus simples que les autres dispositifs de protection, faciles à installer et à remplacer, gardant ainsi la gestion de la sécurité des systèmes électriques à la fois simple et abordable.L'utilisation de fusibles qui adhèrent aux normes de l'industrie et aux exigences de certification, comme UL et CE, répond non seulement aux demandes réglementaires, mais assure également une norme de sécurité fiable pour les systèmes électriques.

Comprendre un fusible


Les fusibles sont des composants critiques utilisés dans les systèmes électriques pour éviter les dommages en coupant un courant excessif.Sa fonction principale est d'arrêter rapidement le flux de courant lorsqu'une surcharge est détectée, protégeant ainsi l'équipement et le personnel.Explorons les étapes et subtilités pratiques du fonctionnement d'un fusible.

Les fusibles fonctionnent à travers un mécanisme simple mais précis conçu pour interrompre rapidement un circuit lorsque la surintensité se produit.Cette action rapide aide à prévenir les dommages ou le danger potentiels.Ce processus commence lorsque le courant traversant le fusible dépasse le seuil de sécurité.Le matériau à l'intérieur du fusible se réchauffe et fond ensuite, brisant efficacement le circuit et arrêtant le flux d'électricité.

Lorsqu'un fusible souffle, il cesse de conduire de l'électricité, ce qui fait que le circuit ne fonctionne pas.Cette interruption garantit une protection immédiate mais nécessite une intervention humaine pour restaurer la fonctionnalité.Pour restaurer le système à l'état normal, un fusible soufflé doit être remplacé manuellement.Bien que cela puisse sembler gênant, la nécessité du remplacement fait des fusibles un moyen simple et fiable de gérer la sécurité des circuits.

Bien que le fusible puisse ne pas sembler compliqué, il intègre des principes physiques complexes et une conception méticuleuse d'ingénierie.Ces composants garantissent l'efficacité de leur protection contre les surintensités, illustrant le rôle du fusible en tant que dispositif de sécurité de base dans les systèmes électriques.

Structure d'un fusible


Les fusibles sont des composants de sécurité critiques dans tout système électrique, conçus pour éviter les dommages en interrompant un flux de courant excessif.La structure physique et opérationnelle d'un fusible est décrite plus en détail ci-dessous.Un fusible se compose de trois parties principales: l'élément de fusible, le boîtier et le capuchon d'extrémité.

Au cœur d'un fusible se trouve l'élément de fusible, qui est fait d'un métal hautement conducteur comme l'argent, le cuivre ou l'étain.Non seulement ces métaux sont d'excellents conducteurs, mais ils ont également des points de fusion spécifiques qui permettent aux éléments de fusible de fondre rapidement et de manière fiable lorsque le courant dépasse les niveaux de sécurité.Les dimensions d'un élément de fusible, telles que le diamètre et la longueur, sont déterminées par des calculs précis pour être cohérents avec son courant nominal.Les éléments de fusible de taille correcte sont très importants;S'ils sont trop petits, des explosions inutiles peuvent se produire, tandis que s'ils sont trop grands, ils ne fourniront pas la protection requise.

L'encapsulation de l'élément de fusible est un boîtier composé d'un matériau non conducteur tel que la céramique, le verre ou le plastique.Ce logement remplit plusieurs fonctions: il sécurise l'élément de fusible, contient des débris ou des étincelles pendant le soufflage et empêche les dommages aux zones adjacentes.Pour augmenter la sécurité, les fusibles dans les tubes en céramique ou en verre peuvent contenir des charges telles que le sable de quartz, ce qui aide à éteindre tout arc et à absorber la chaleur excessive lorsque le fusible est activé, augmentant ainsi l'efficacité globale du fusible.

Les bouchons d'extrémité métalliques attachés aux deux extrémités du fusible assurent une connexion électrique stable et forte entre le fusible et le circuit.Les capuchons d'extrémité sont conçus pour une installation et un remplacement faciles, ce qui aide à maintenir la continuité du circuit.Leur forme et leurs matériaux sont conçus pour optimiser le contact avec le support, garantissant que le courant circule efficacement à travers le fusible sans obstruction.

Chaque fusible a une étiquette ou un tampon sur son boîtier qui fournit des informations de base telles que la cote de courant, la cote de tension, les capacités d'interruption et les détails du fabricant.Cette étiquette garantit que le fusible répond aux exigences spécifiques de sa demande, minimisant le risque d'une mauvaise utilisation qui pourrait entraîner un danger pour la sécurité ou des dommages à l'équipement.Il aide également les techniciens à identifier et à diagnostiquer rapidement les problèmes, à simplifier les réparations et la maintenance.

Structure of a Fuse
Figure 3: Structure d'un fusible

Symbole d'un fusible dans les diagrammes de circuit

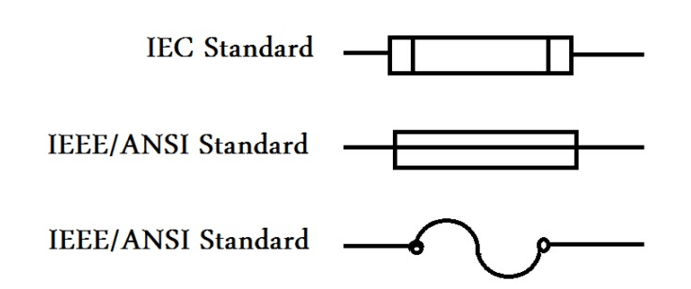

En génie électrique, le symbole d'un fusible décrit sa fonction et son emplacement dans un circuit électrique.Vous trouverez ci-dessous une explication détaillée de ce symbole et de sa signification dans la conception et la maintenance des systèmes électriques.

Le symbole standard pour un fusible dans les diagrammes de câblage électrique est représenté comme un rectangle allongé avec une caractéristique proéminente au milieu - soit une ligne en pointillés ou diagonale.Cet élément de conception représente la fonction centrale d'un fusible: interrompant l'écoulement d'un circuit lorsque les niveaux de courant deviennent dangereusement élevés, empêchant ainsi les dommages potentiels.

Symbol of a Fuse
Figure 4: Symbole d'un fusible

Bien que la forme de base reste cohérente, les détails peuvent varier en fonction des normes spécifiques adoptées par différents pays ou organisations.Par exemple, dans les normes IEEE aux États-Unis, le symbole de fusible est généralement indiqué comme un simple rectangle avec une ligne diagonale au milieu pour indiquer son rôle dans l'ouverture d'un circuit électrique.En revanche, la Commission électrotechnique internationale (IEC) peut représenter un fusible comme un rectangle avec des interruptions plus évidentes dans la ligne, mettant en évidence l'activation du fusible lorsque un flux de courant anormal se produit.

Ces symboles sont plus que des représentations;Ce sont des outils importants pour la communication technique internationale et la compréhension.Ils permettent aux ingénieurs électriciens d'identifier et de répondre rapidement aux exigences de protection des circuits pendant la phase de conception, assurant la clarté et la précision du diagramme du circuit.De plus, ces symboles standardisés sont utiles lors des procédures de dépannage et de maintenance.Ils aident les techniciens à localiser rapidement les fusibles dans un système, facilitant des réparations ou des remplacements efficaces et efficaces pour maintenir un fonctionnement électrique sûr.

L'utilisation cohérente des symboles de fusibles dans les diagrammes dans le monde soutient l'harmonisation des normes et pratiques de sécurité électrique.Reconnaître et comprendre ces symboles est important pour les ingénieurs et les techniciens car il garantit que les conceptions sont conformes aux réglementations de sécurité et facilitent la communication transparente entre les professionnels du domaine.

Comment fonctionne un fusible

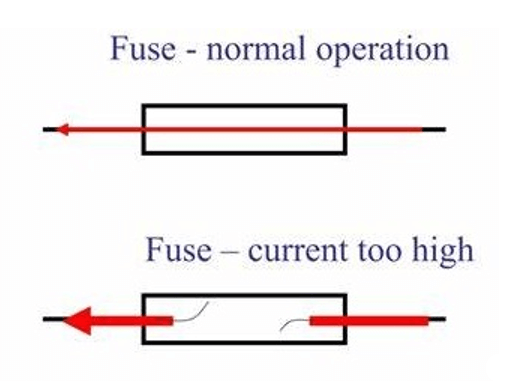

Un fusible est un dispositif de sécurité simple mais très efficace conçu pour protéger les circuits électriques contre les conditions de surintensité, telles que les surcharges ou les courtes circuits.Comprendre le fonctionnement d'un fusible aide à sélectionner le bon fusible et à maintenir la sécurité électrique.Voici une ventilation étape par étape de sa fonction:

Le fonctionnement de base d'un fusible repose sur les effets thermiques du courant électrique.Plus précisément, il utilise un métal connu sous le nom de l'élément de fusible - communment fabriqué en argent, en cuivre ou en étain - qui possède non seulement une conductivité électrique élevée mais aussi un point de fusion relativement faible.Cette combinaison permet au métal de chauffer et de fondre rapidement dans des conditions de courant excessives.

Les dimensions de l'élément de fusible, y compris son diamètre et sa longueur, sont conçues avec précision pour gérer un courant sûr maximal.Dans des circonstances normales, la chaleur produite par le courant circulant à travers le fusible est insuffisante pour la faire fondre.Le fusible est calibré en fonction des besoins spécifiques du circuit qu'il protège, garantissant qu'il ne s'active que lorsque le courant dépasse les niveaux de sécurité.

Lorsque le courant dépasse ce seuil de sécurité prédéterminé, l'élément métallique se réchauffe considérablement.Selon la loi de Joule (p = i²r), où p est la puissance (ou la chaleur), i est courant et r est une résistance, cet excès de chaleur dépasse le point de fusion du métal de l'élément fusible.Il en résulte la fusion des métaux et la rupture physique de la connexion électrique dans le circuit.

Une fois fondu, l'élément de fusible crée un circuit ouvert, arrêtant le flux de courant et empêchant les dommages ou le feu potentiels de la surintensité.Cette interruption est un changement physique permanent;Le fusible ne peut pas être réinitialisé et doit être remplacé pour restaurer la fonctionnalité au circuit.

How Does a Fuse Work
Figure 5: Comment fonctionne un fusible

La sélection du fusible approprié nécessite de comprendre le courant de fonctionnement normal du circuit, la tension maximale et les caractéristiques de l'équipement connecté.Cela garantit que le fusible agira rapidement dans des conditions de défaut tout en maintenant les opérations de circuit normales dans des conditions habituelles.

Caractéristiques d'un fusible


Les caractéristiques des fusibles sélectionnent le fusible approprié pour un circuit spécifique et assurent son fonctionnement sûr et efficace.Les détails suivants détaillent les propriétés clés des fusibles et comment elles affectent leur fonctionnalité.

La note de courant d'un fusible est un paramètre principal qui indique le courant maximum que le fusible peut résister en toute sécurité sans trébucher.Lorsque vous choisissez un fusible, vous devez choisir un fusible avec un courant nominal légèrement supérieur au courant de fonctionnement normal du circuit.Cela empêche le fusible de souffler dans des circonstances normales, mais garantit qu'elle se déclenchera dans une véritable situation de surintensité.

La cote de tension d'un fusible définit la tension la plus élevée qu'il peut gérer en toute sécurité.Il garantit que le fusible casse efficacement le circuit et empêche tout dommage potentiel causé par l'arc lorsqu'il souffle.La tension de la tension du fusible sélectionné doit correspondre ou dépasser la tension de fonctionnement maximale du circuit pour une sécurité optimale.

Également connu sous le nom de cote d'interruption, cette caractéristique spécifie le courant de court-circuit maximal qu'un fusible peut interrompre sans échouer.Les fusibles avec une capacité de rupture élevée sont bénéfiques pour maintenir l'intégrité structurelle et empêcher la rupture ou l'explosion des incidents de surintensité graves.

Le temps de réponse ou le temps de soufflage est la durée requise pour que le fusible puisse s'activer après que le courant a dépassé le seuil nominal.Ce temps diminue à mesure que le courant augmente.La reconnaissance de cette fonctionnalité est importante pour les circuits qui peuvent subir de brèves surcharges, car elle aide à éviter les interruptions inutiles.

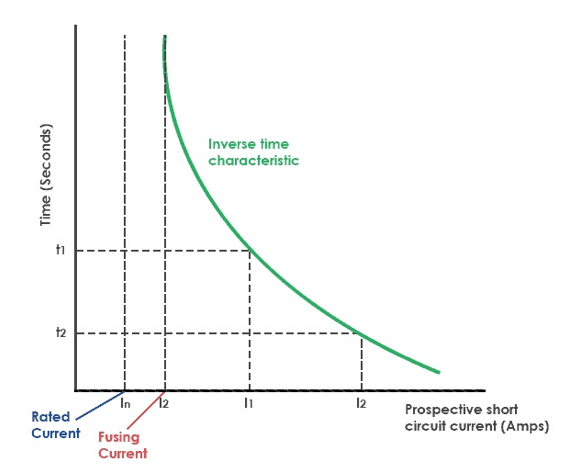

Time-Current Characteristic Diagram
Figure 6: Diagramme caractéristique du courant du temps

Ce graphique illustre comment le temps de réponse d'un fusible est lié à l'évolution des niveaux actuels.Il aide à sélectionner un fusible qui ne trébuchera pas pendant les surcharges temporaires mineures mais répondra rapidement aux surintensités majeurs et dangereux.

Les performances du fusible sont affectées par la température ambiante.Des températures plus élevées peuvent réduire la température de déclenchement du fusible, tandis que les conditions plus fraîches peuvent réduire sa capacité à interrompre le courant.Lorsque les fusibles sont utilisés dans des environnements de température extrêmes, des considérations spéciales sont nécessaires pour garantir des performances fiables.

Bien que la taille et la forme d'un fusible n'aient pas directement les caractéristiques électriques, elle affecte sa capacité à dissiper la chaleur et la facilité d'installation.L'efficacité de refroidissement peut varier en différentes tailles et formes et comment elles sont incorporées dans la conception du circuit.

Types de fusibles et leurs applications


Les fusibles sont importants pour la protection des circuits et sont classés principalement en fonction de la nature du courant qu'ils sont conçus pour gérer: le courant alternatif (AC) et le courant direct (DC).En raison des différences inhérentes entre le courant AC et CC, chaque type a des fonctions spécifiques.

Les fusibles AC sont optimisés pour alterner les applications actuelles, qui sont courantes dans les systèmes d'énergie résidentiel, de bureau et industriel.Le courant alternatif change périodiquement la direction et l'intensité - généralement 50 ou 60 fois par seconde, selon les normes de puissance régionales.Cette mise à zéro fréquente du flux de courant aide naturellement à éteindre les arcs qui peuvent se produire lors de l'ouverture du circuit.Les fusibles AC Tenturent cette caractéristique pour briser efficacement le circuit à chaque point de croisement zéro, améliorant considérablement leur capacité à gérer l'arc pendant les défauts.Cette capacité rend les fusibles AC idéaux pour la sauvegarde des appareils comme les moteurs, les transformateurs et les systèmes d'éclairage par rapport aux risques de surchauffe et d'incendie dus à la surintensité.

Conçus pour les circuits de courant direct, les fusibles CC font partie intégrante de systèmes tels que des panneaux solaires, du stockage de batteries, des alimentations CC et des véhicules électriques.Le courant direct maintient une direction et une intensité constantes, sans le point de croisement zéro naturel de la CA, ce qui complique le processus d'extinction de l'arc lorsque le circuit est interrompu.Pour relever ce défi, les fusibles DC sont construits avec des caractéristiques robustes d'extinction des arcs et sont capables d'interrompre les arcs actuels plus rapidement et résistants et à haute énergie.Leur conception comprend souvent des vitesses de fusion plus élevées et des capacités d'interruption supérieures, adaptées aux environnements exigeants des applications DC.

Le choix du type de fusible correct implique plus que la distinction entre les circuits AC et DC.Il est important de considérer plusieurs facteurs tels que le courant de fonctionnement normal du circuit, la tension maximale, le courant de court-circuit maximal prévu et les conditions environnementales qui pourraient affecter les performances.Le fusible droit doit correspondre aux exigences et conditions électriques spécifiques pour assurer une protection efficace.Une sélection appropriée basée sur ces critères permet de garantir que le fusible peut déconnecter le circuit en toute sécurité et de manière fiable dans des conditions de défaut, adaptés aux besoins et aux caractéristiques spécifiques des systèmes AC ou CC.

AC FUSE


Les fusibles AC sont des composants importants dans les circuits électriques conçus pour interrompre l'écoulement de l'électricité pour éviter les dommages et les incendies.Chaque type de fusible AC a un objectif spécifique, en fonction du niveau de tension, de la capacité de courant et des exigences de protection du circuit pour lequel il est conçu.Vous trouverez ci-dessous une ventilation détaillée des diverses fusibles AC et de leurs applications:

Ces fusibles gèrent les niveaux de haute tension et se trouvent couramment dans les sous-stations et les systèmes de distribution.Ils sont importants pour protéger les transformateurs, les banques de condensateurs et autres composants critiques contre les surintensités en lignes de dizaines de kilovolts.Les fusibles à haute tension sont conçues pour interrompre les courants électriques jusqu'à des centaines de milliers d'amplis presque instantanément, empêchant des conséquences graves telles que la défaillance du système ou le feu.

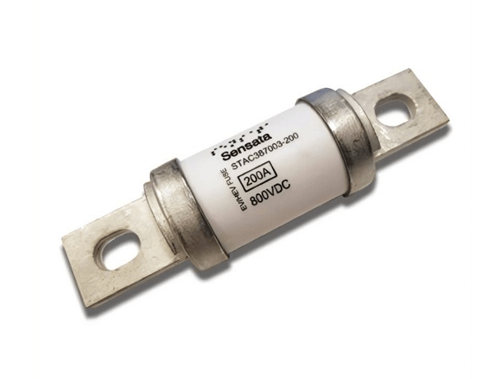

High Voltage Fuse
Figure 7: Fuse à haute tension

Ces fusibles sont principalement utilisés dans les environnements industriels et sont conçus pour protéger les grandes machines qui sont sensibles aux modifications du courant électrique, telles que les centres de contrôle des moteurs et les systèmes HVAC étendus.Ils peuvent gérer d'énormes courants et s'activer rapidement pour minimiser tout dommage thermique et mécanique pendant les défauts électriques.

High Interrupting Capacity Fuses
Figure 8: Fusibles de capacité d'interruption élevée

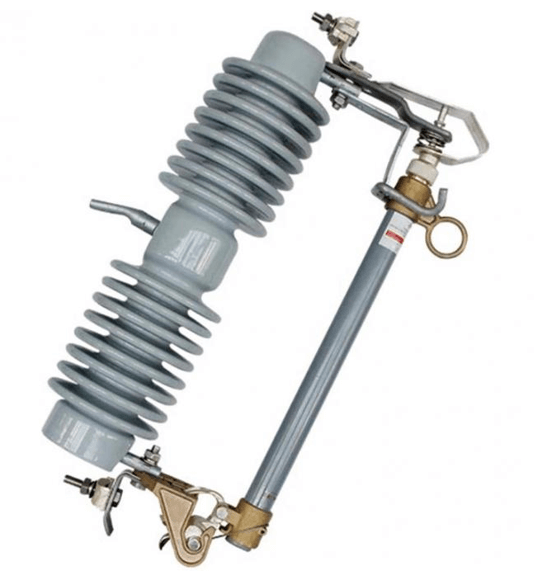

Les fusibles d'injection sont composés d'une combinaison de fusibles et d'éjection qui aide à disperser l'arc par la pression de l'air pendant l'activation.Ils sont souvent utilisés dans des environnements extérieurs tels que les sous-stations et les lignes de distribution pour améliorer la sécurité et la vitesse des pannes de courant et offrir une protection fiable de surcharge et de court-circuit.

Idéal pour les applications commerciales ou industrielles résidentielles et légères (jusqu'à 1000v), des fusibles basse tension sont disponibles avec une réponse rapide ou retardée pour s'adapter à différentes conditions de surintensité.Ils protègent les équipements tels que les panneaux électriques et les moteurs contre les dommages causés par un courant excessif.

Expulsion Fuse
Figure 9: Fuse d'expulsion

Ces fusibles cylindriques sont courants dans les contextes domestiques et industriels, et ils offrent une simple protection contre les surchargement et le court-circuit.Les fusibles de la cartouche sont privilégiés pour leur facilité d'installation et leur rentabilité, ce qui en fait le premier choix pour les mesures de sécurité générales.

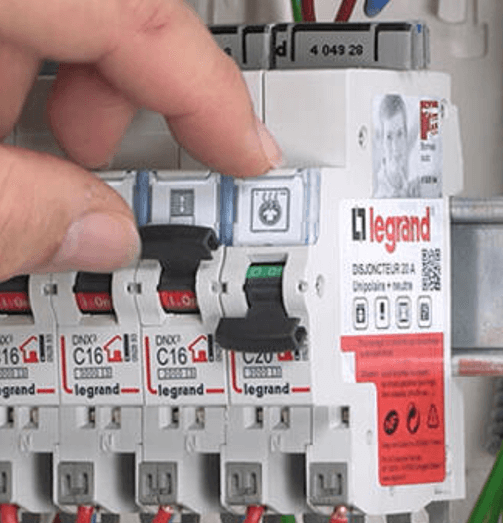

Ces dispositifs combinent les fonctions d'un fusible et d'un disjoncteur, offrant des fonctions de protection et de commutation de surintensité.Ils sont particulièrement utiles dans des environnements qui nécessitent une commutation fréquente ou des pannes de courant rapide, telles que les tableaux de commutation et les grands espaces commerciaux.

Circuit-Breaking Fuses
Figure 10: fusibles de rupture de circuit

Les fusibles thermiques sont conçus pour ouvrir le circuit lors de la surchauffe et se réinitialisent après refroidissement.Cette caractéristique le rend adapté à une protection continue de surintensité des équipements tels que les appareils électroménagers et l'équipement de bureau sans avoir besoin de remplacer le fusible.

Pre-Mounted Fuse
Figure 11: Fuse préalable

Ces fusibles ajoutent une couche de protection supplémentaire, agissant avant le fusible principal pour éviter d'autres dommages du système.Ils sont utilisés dans les applications où le système électrique principal est soumis à une protection ou à une protection graduée.

Les fusibles de commutation intégrer les fonctions de commutation et de protection et peuvent contrôler manuellement le circuit et se déconnecter automatiquement en cas de surintensité.Ils sont idéaux pour les environnements commerciaux et industriels qui nécessitent un fonctionnement fréquent ou rapide.

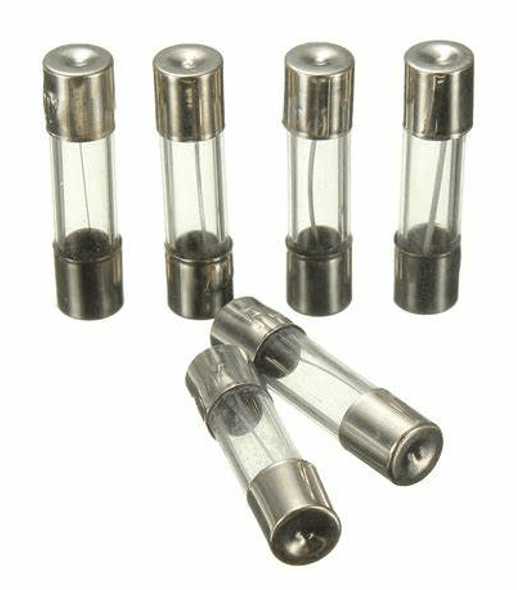

Les fusibles en céramique et en verre sont largement utilisés dans les maisons et les installations commerciales avec leurs conceptions classiques.Ces fusibles sont courants dans les installations résidentielles et commerciales et fournissent une méthode traditionnelle de protection contre les surcharges et les courts-circuits.Leur conception permet une inspection visuelle du statut de fusible, ce qui est particulièrement utile pour gérer les systèmes d'éclairage, les prises électriques et divers appareils.

Ceramic and Glass Tube Fuses
Figure 12: Fusibles en céramique et en verre

DC FUSE


Les fusibles DC sont importants pour gérer en toute sécurité DC dans les systèmes électriques, où l'absence d'un point zéro naturel rend l'extinction d'arc particulièrement difficile.En comprenant les différents types de fusibles CC et leurs utilisations spécifiques, vous pouvez assurer la sélection et améliorer la protection du système.

Les fusibles à action rapide réagissent immédiatement aux augmentations soudaines du courant, offrant une protection critique pour les équipements électroniques sensibles tels que les circuits imprimés, les équipements de communication et les instruments de précision.Ces fusibles sont conçus avec une faible tolérance à surintensité pour protéger l'équipement des dommages immédiats causés par des surtensions de courant soudain.

Les fusibles lents, également connus sous le nom de fusibles temporels, permettent aux courants plus élevés que la normale de passer brièvement et sont utiles pour des applications telles que les moteurs à courant continu, les systèmes de batterie et l'éclairage LED qui peuvent subir une surtension initiale pendant le démarrage.Cette conception permet d'éviter l'activation du fusible inutile pendant les pointes de courant transitoire, assurant un fonctionnement continu sans interruption.

Ces fusibles sont conçus pour protéger les dispositifs semi-conducteurs à grande vitesse, y compris les diodes, les transistors et les redresseurs.Les fusibles semi-conducteurs répondent rapidement aux conditions de surintensité, empêchant la surchauffe potentielle et les dommages ultérieurs.Ils sont couramment utilisés dans les onduleurs solaires, les alimentations CC et les alimentations sans interruption (UPS) pour une action rapide.

Semiconductor Fuses
Figure 13: fusibles semi-conducteurs

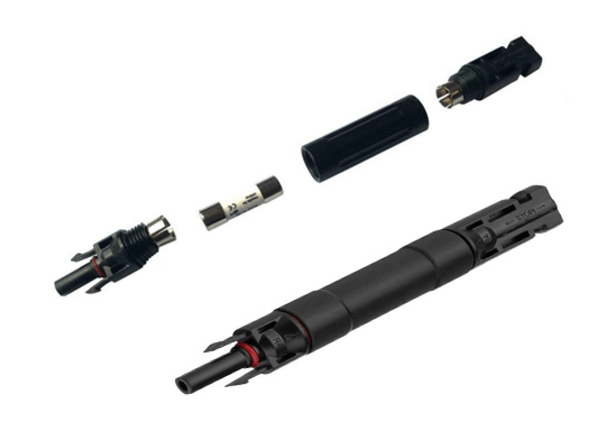

Les fusibles solaires sont conçus spécifiquement pour les systèmes solaires et ont des cotes de tension et de courant pour répondre aux besoins des applications solaires.Ils fonctionnent dans diverses parties du système solaire, y compris les panneaux solaires, les boîtes à cordes et les onduleurs, pour éviter une surintensité qui peut compromettre l'efficacité et la sécurité du système.

Solar Fuse
Figure 14: fusible solaire

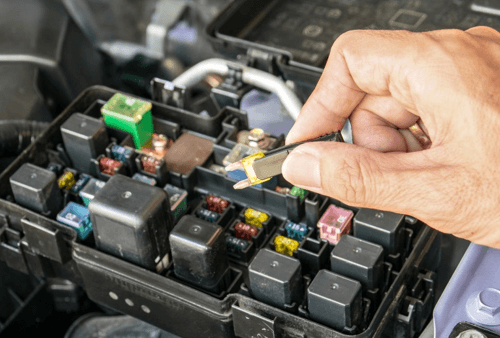

Les fusibles automobiles sont conçus pour gérer le courant CC typique et les conditions environnementales trouvées dans les systèmes électriques automobiles.Des types tels que les fusibles de puces et les mini-fusibles de puces sont utilisés pour protéger les composants tels que les phares et les systèmes audio contre les surintensités, assurant la fiabilité et la sécurité de l'électronique automobile.

Automotive Fuses
Figure 15: Fusibles automobiles

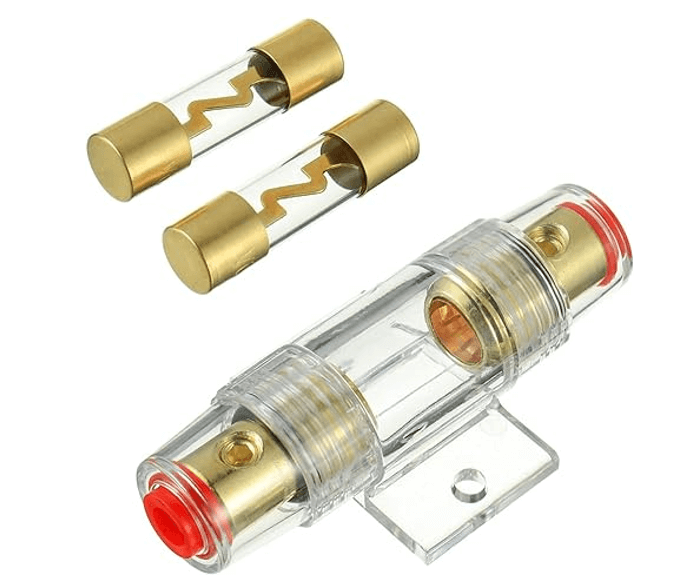

Les fusibles de la cartouche sont généralement logés dans un boîtier en verre ou en céramique, offrant une forte protection physique et environnementale.Ces fusibles sont courants à la fois dans les milieux résidentiels et les applications industrielles, y compris les systèmes solaires et les panneaux de distribution CC, pour se protéger contre les surintensités qui pourraient causer des dommages aux équipements.

Tubular Fuse
Figure 16: fusible tubulaire

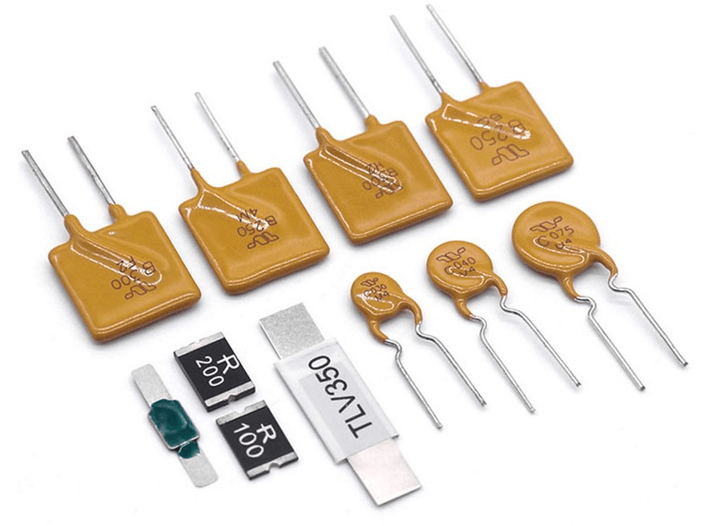

Également connues sous le nom de fusibles ou de polyfus en polymère, ces dispositifs offrent une protection en ajoutant une résistance pendant les conditions de surcharge, "ouvrant" temporairement "le circuit.Une fois les conditions normales restaurées, ils se réinitialisent automatiquement à un état de faible résistance, permettant au courant de s'écouler à nouveau.Les fusibles réinitialisés sont idéaux pour une protection contre les surintensités continu dans des appareils tels que les ordinateurs et les téléphones portables, éliminant le besoin de remplacement régulier, et réduisant ainsi les coûts de maintenance et les temps d'arrêt de l'équipement.

Polymer Fuse
Figure 17: Fuse de polymère

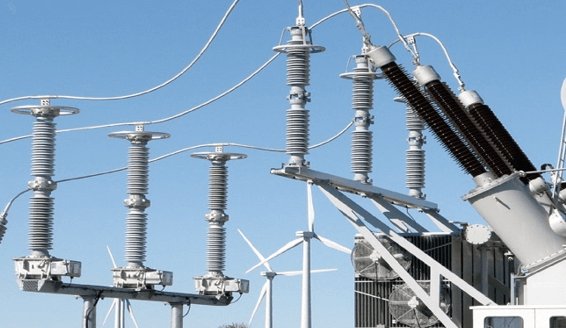

Bien que les dispositifs tels que les entretiens de foudre et les varistations ne soient pas des fusibles traditionnels, ils offrent une protection similaire en absorbant et en limitant les surtensions de tension inattendues dans les systèmes DC.Ceux-ci aident à protéger les équipements électroniques sensibles dans des environnements sujets aux pointes de tension en raison d'événements tels que des frappes de foudre ou des fluctuations de puissance.

Lightning Arresters
Figure 18: Treresseurs de foudre

Conclusion


Les fusibles jouent un rôle important dans la sécurité électrique en fournissant des solutions rentables pour prévenir les échecs liés aux surintensités et les risques d'incendie.Son principe de conception et de travail unique garantissent le fonctionnement stable du système électrique.Avec l'avancement de la technologie, la portée de l'application des fusibles continue de s'étendre, des appareils électroménagers aux machines industrielles et aux systèmes d'énergie avancés.Une sélection appropriée et une utilisation des fusibles sont essentielles à la conception et à la maintenance de tout système électrique.Il est important de comprendre les caractéristiques spécifiques des différents types de fusibles et leurs applications appropriées pour s'assurer qu'elles favorisent efficacement la sécurité électrique.Ces connaissances aident à prévenir les dommages potentiels de l'équipement et à maintenir l'intégrité du circuit.

De plus, l'utilisation de fusibles conformes aux normes internationales et aux exigences de certification peut améliorer la sécurité et la fiabilité des systèmes électriques, protégeant ainsi l'équipement et le personnel.En intégrant ces pratiques, les entreprises et les particuliers peuvent maintenir des normes de sécurité élevées et réduire les risques associés aux systèmes électriques.







Questions fréquemment posées [FAQ]


1. Quelle est l'application du fusible HV?


Les fusibles à haute tension (HV), également appelés fusibles HH, sont conçus pour une capacité de rupture élevée dans les applications à haute tension, généralement pour des tensions CA supérieures à 1 kV.L'objectif principal des fusibles à haute tension est de protéger les transformateurs dans les réseaux de distribution.Ces fusibles sont importants pour gérer les fluctuations de haute tension et empêcher les dommages potentiels à la grille en interrompant rapidement le débit de courant excessif.

2. À quoi sert un fusible à 3?


Il protège deux circuits de sortie différents alimentés par une seule alimentation.Le courant pénètre dans le fusible à travers la broche moyenne et est distribué à travers les deux broches externes.La cote AMP du Micro 3 Fuse s'applique également aux deux circuits, garantissant que chaque circuit est protégé contre la surintensité, empêchant les dommages potentiels ou les risques d'incendie.

3. Pourquoi le tungstène est utilisé dans le fusible?


Le tungstène est couramment utilisé dans les ampoules à incandescence en raison de son point de fusion élevé, ce qui aide à prolonger la durée de vie de l'ampoule.Cependant, le point de fusion élevé du tungstène n'est pas idéal pour les fusibles.Les fusibles fonctionnent efficacement lorsqu'ils soufflent rapidement sous un courant excessif, interrompant le circuit;Par conséquent, les matériaux avec des points de fusion plus bas sont préférés pour assurer une réponse et une protection rapides.

4. Qu'est-ce qu'un fusible de type P?


Dans une configuration électrique, différents types de fusibles sont utilisés en fonction des caractéristiques de charge.Les fusibles de retard standard sont généralement utilisés pour les charges de moteur.Au Canada, les fusibles de type P sont spécifiés pour les charges non moteurs, tandis que les fusibles de type D sont recommandés pour le chauffage électrique et les circuits avec des cycles de commutation fréquents.Les deux types sont conçus avec des éléments de température à basse fonte qui s'activent rapidement pour éviter les dommages de surintensité.

5. Puis-je remplacer un fusible 5A par un 3A?


Bien que techniquement, vous pouvez remplacer un fusible 5A par un fusible 3A sans problèmes immédiats, vous devez vous assurer que le circuit ne dessine pas plus de 3 ampères.L'utilisation d'un fusible avec un ampérage inférieur que le circuit ne peut entraîner la surchauffe des fils et créer un risque de feu grave.
