Les fonctions et les applications des condensateurs de pontage et des condensateurs de découplage

Temps: 2024/04/19

Parcourir: 5,109

Pour comprendre le rôle des condensateurs de contournement et de découplage dans l'équipement électronique moderne, il est nécessaire d'avoir une connaissance de base de la façon dont ces condensateurs fonctionnent dans la conception de circuits.Les condensateurs de contournement sont conçus pour protéger les composants de circuit sensibles contre le bruit indésirable à haute fréquence.Ils y parviennent en créant un chemin de faible résistance qui permet au bruit de s'écouler directement vers le sol.Les composants générateurs de bruit doivent également être situés à proximité du signal pour le nettoyer efficacement et maintenir sa clarté et sa précision.Les condensateurs de contournement et de découplage jouent un rôle important pour assurer les performances et la fiabilité des systèmes électroniques, empêchant l'interférence du signal et l'instabilité de l'alimentation électrique.Leur application et leur placement corrects peuvent considérablement affecter l'efficacité d'une conception de circuits.

Catalogue

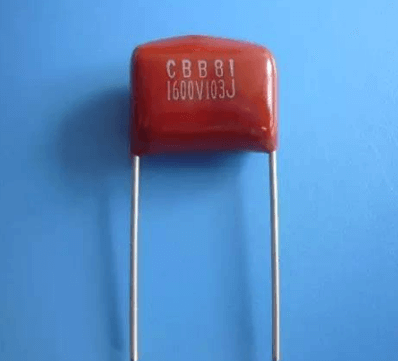

Bypass Capacitor
Figure 1: Condensateur de contournement

Contage des concepteurs de circuit électronique en conception de circuits électroniques


Les condensateurs de pontage et les condensateurs de découplage sont des composants centraux de la conception de circuits électroniques.La tâche principale de ces composants est de filtrer le bruit à haute fréquence de l'alimentation.En se connectant directement à partir de la ligne électrique au sol, ils empêchent ce bruit de compromettre l'intégrité du chemin du signal principal.Cela garantit que les composants du chemin du signal fonctionnent sans interférence à partir de signaux AC indésirables ou de bruit électrique.

Les condensateurs de découplage, en revanche, se concentrent sur le maintien d'une offre de tension stable aux composants de circuit critiques, en particulier pendant les périodes de demande soudaine.Ces condensateurs sont généralement situés entre puissance et terre, et ils réagissent immédiatement lorsque des composants tels que le processeur augmentent la consommation d'énergie.Par exemple, lors des opérations intensives, le processeur peut nécessiter des surtensions actuelles.Les condensateurs de découplage stabilisent la tension en fournissant rapidement le courant requis, empêchant toute dégradation potentielle des performances ou défaillance du système.

Par exemple, considérez la carte mère dans un smartphone.Les condensateurs de découplage sont placés près du processeur pour s'assurer que la tension reste stable même si la demande d'énergie augmente soudainement, comme lors de l'exécution d'applications complexes.En fournissant une alimentation à courant rapide, les condensateurs de découplage aident à éviter les chutes de tension, soutenant ainsi le fonctionnement continu à grande vitesse de l'appareil.

Les condensateurs de contournement et de découplage assurent ensemble un équilibre dynamique dans le circuit.Les condensateurs de dérivation minimisent la transmission inutile du signal, tandis que les condensateurs de découplage pourraient répondre aux demandes de puissance fluctuantes, garantissant que tous les composants reçoivent une puissance stable.Le placement stratégique et la sélection précise de ces condensateurs contribuent à la fiabilité et aux performances de l'équipement électronique, en particulier dans des environnements à haute demande tels que les centres de données, l'instrumentation de précision et les infrastructures de communication.

La dynamique fonctionnelle des condensateurs de contournement et de découplage


Les condensateurs de contournement sont stratégiquement placés sur des nœuds critiques dans le circuit pour filtrer le bruit à haute fréquence indésirable.Ces composants fournissent un chemin à faible impédance pour une telle interférence, détournant le flux de signal interférant vers le sol avant qu'il ne soit perturbé.Cette fonction dépend de la capacité du condensateur à réagir différemment à diverses fréquences de signal - bloquant les basses fréquences tout en passant facilement des fréquences.Par exemple, dans un équipement de communication numérique complexe, des condensateurs de contournement sont installés près du chemin du signal pour protéger l'interférence électromagnétique de la ligne électrique, conservant ainsi l'intégrité du signal transmis.

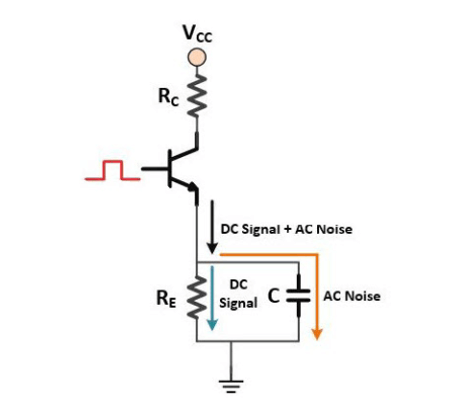

How Bypass Capacitors Work
Figure 2: Comment fonctionnent les condensateurs de contournement

Les condensateurs de découplage, en revanche, se concentrent sur la stabilité de la tension dans le circuit, ce qui est important lorsque la demande d'énergie change soudainement, en particulier dans les environnements de données à grande vitesse.Ces condensateurs stockent la charge et peuvent être déchargés rapidement pour soutenir l'augmentation des demandes actuelles du composant, stabilisant ainsi l'alimentation électrique.Un exemple pratique peut être vu dans l'informatique haute performance, où les processeurs entourés de condensateurs de découplage maintiennent des niveaux de puissance cohérents, même si leurs charges de travail augmentent considérablement pendant les tâches intensives de traitement des données.

Une compréhension approfondie de ces condensateurs va au-delà de leurs capacités de réduction du bruit et de stabilisation de tension.Il comprend leur emplacement physique, les propriétés électriques du matériau et leur interaction avec d'autres composants de circuit pour améliorer les performances globales du système.Ceci est responsable de la conception de systèmes efficaces et fiables, garantissant que chaque composant fonctionne de manière optimale dans des conditions de fonctionnement variables.

Construction de condensateur de contournement et de découplage


L'exploration de la structure des condensateurs de contournement et de découplage peut fournir un aperçu de leur rôle critique et de leurs considérations de conception dans les circuits électroniques.Les deux types de condensateurs se composent de deux plaques conductrices séparées par un matériau diélectrique, mais leur rôle et leurs caractéristiques varient en fonction du choix du diélectrique, de la taille des condensateurs et du placement dans le circuit.

Sélection de matériaux diélectriques: les matériaux diélectriques sont très importants pour définir les caractéristiques de fonctionnement du condensateur.Par exemple, les matériaux en céramique sont préférés pour les condensateurs de contournement et de découplage en raison de leur stabilité diélectrique élevée et de leur stabilité thermique, des qualités bénéfiques dans les applications à haute fréquence.À l'inverse, les condensateurs électrolytiques en tantale et en aluminium sont favorisés dans les applications nécessitant un découplage à basse fréquence.Ces matériaux offrent une densité de capacité plus élevée, permettant un filtrage et une stabilité efficaces malgré le fonctionnement à des fréquences plus basses.

Considérations de taille des condensateurs: Dans les appareils électroniques compacts tels que les smartphones et les ordinateurs portables, la taille physique du condensateur est un élément de conception critique.Les ingénieurs doivent équilibrer la taille physique du condensateur avec ses performances électriques.Les condensateurs de contournement sont souvent miniaturisés et placés stratégiquement sur la carte de circuit imprimé près du microprocesseur pour filtrer efficacement le bruit à haute fréquence.Les condensateurs de découplage, bien que également minimisés, priorisent la valeur de capacité pour assurer une alimentation stable, qui peut nécessiter une taille légèrement plus grande pour un stockage de charge adéquat.

Stratégie de placement: Le placement de ces condensateurs peut affecter considérablement leur efficacité.Les condensateurs de contournement sont idéalement placés entre la ligne électrique et la masse, aussi près que possible de la source de bruit, pour isoler rapidement le bruit à haute fréquence et le détourner du chemin du signal.Les condensateurs de découplage, en revanche, sont situés à proximité des entrées d'alimentation des composants critiques tels que les épingles d'alimentation du processeur.Cet emplacement les aide à répondre rapidement aux pics soudains de la demande de puissance, garantissant une offre de tension stable.

En comprenant la structure détaillée et les paramètres de conception spécifiques des condensateurs de pontage et de découplage, les ingénieurs peuvent mieux sélectionner et placer ces composants pour optimiser la fonction de circuit.Une étude approfondie de leur structure aide non seulement à sélectionner le bon type de condensateur pour une application spécifique, mais peut également améliorer les performances globales, la fiabilité et l'efficacité des appareils électroniques.

Caractéristiques des condensateurs de pontage et des condensateurs de découplage


Les condensateurs de contournement peuvent atténuer les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI) dans des paramètres à haute fréquence.En fournissant un chemin à faible impédance vers le terrain, les condensateurs de contournement aident à maintenir l'intégrité des signaux dans un circuit, qui peut être invoqué par des équipements de communication à grande vitesse pour une transmission de données parfaite.Le placement efficace de ces condensateurs (proches des lignes électriques et des chemins de signal sensible) peut réduire considérablement l'interférence du bruit.Ce positionnement stratégique est un choix délibéré par les concepteurs pour améliorer les performances de l'appareil en assurant une transmission de signal plus claire et des vitesses plus rapides.

Ces composants des condensateurs de découplage sont conçus pour stabiliser la puissance à divers éléments de circuit et sont particulièrement importants proches de processeurs et d'autres dispositifs avides d'énergie.Des augmentations soudaines de la demande de puissance qui se produisent dans ces composants peuvent être rapidement gérées par les condensateurs de découplage, qui fournissent le courant nécessaire pour maintenir la stabilité de la tension.Cette réponse rapide est essentielle pour les instruments de haute précision et les systèmes informatiques avancés, où même les petites fluctuations de puissance peuvent affecter les performances.Les ingénieurs calculent soigneusement la capacité requise et placent stratégiquement ces condensateurs sur le circuit imprimé pour minimiser l'instabilité de la tension, assurant une livraison de puissance cohérente sur tous les composants.

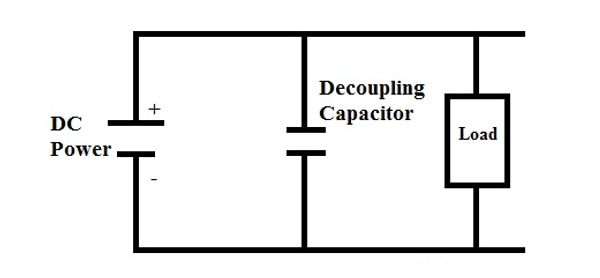

How to Place Decoupling Capacitors
Figure 3: Comment placer les condensateurs de découplage

Alors que les condensateurs de contournement se concentrent sur les circuits de blindage à partir d'interférence à haute fréquence, les condensateurs de découplage garantissent un débit constant de puissance pendant les pics de demande soudains.Une sélection et une application appropriées de ces condensateurs peuvent résoudre une variété de défis de circuit et améliorer considérablement la fiabilité et les performances de l'appareil.La compréhension de leurs caractéristiques uniques aide les ingénieurs à adapter les conceptions de circuits plus efficacement, à résoudre des problèmes de conception électronique complexes et à assurer un fonctionnement stable dans des conditions variables.Cette connaissance détaillée permet aux concepteurs d'optimiser l'efficacité et la résilience des systèmes électroniques.

Avantages et inconvénients des condensateurs de pontage et des condensateurs de découplage


Comprendre les avantages et les inconvénients de contourner et les condensateurs de découplage est la clé pour optimiser les performances et la fiabilité des appareils électroniques.Ces condensateurs jouent un rôle important dans la minimisation du bruit à haute fréquence et le maintien de la stabilité des circuits et sont particulièrement bénéfiques pour les applications analogiques numériques et à haute fréquence à grande vitesse.

Les condensateurs de contournement sont bons pour filtrer le bruit à haute fréquence des lignes électriques, protégeant ainsi les composants du circuit sensible de l'interférence.En plaçant stratégiquement ces condensateurs dans tout le circuit, en particulier dans les zones sensibles aux interférences électromagnétiques, la stabilité et les performances des dispositifs peuvent être considérablement améliorées.Cette disposition est importante dans des environnements où une transmission de données robuste et un traitement précis du signal sont nécessaires.

Les condensateurs de découplage garantissent une alimentation stable aux composants du circuit, en particulier sous des charges variables.Ils agissent comme des réserves de puissance à réponse rapide, intervenant pour éliminer les demandes de puissance soudaines qui pourraient autrement déstabiliser le circuit.Cette fonctionnalité est particulièrement importante pour les systèmes qui nécessitent une gestion précise de l'alimentation pour maintenir l'intégrité des performances.

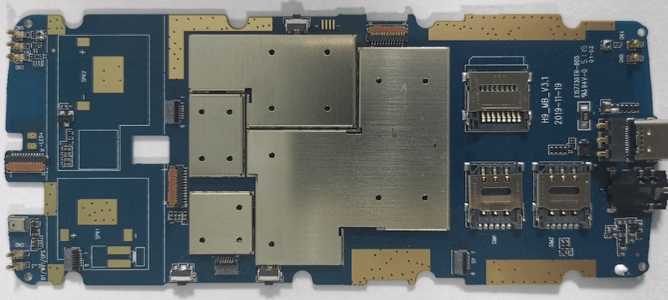

Smartphone Motherboard
Figure 4: Carte mère du smartphone

Malgré leurs nombreux avantages, la sélection et le déploiement de ces condensateurs doivent être manipulés avec précision.Le dimensionnement des condensateurs incorrects peut entraîner des problèmes de circuit tels que le renversement ou le sous-amortissement, affectant la réactivité et la fonctionnalité du circuit.Par exemple, un condensateur de découplage trop grand peut ralentir le temps de réponse du circuit, tandis qu'un condensateur de contournement trop petit peut ne pas filtrer de manière adéquate le bruit à haute fréquence.

Lors de la conception avec ces condensateurs, les ingénieurs doivent évaluer plusieurs facteurs, notamment la fréquence de fonctionnement du circuit, les caractéristiques de la ligne électrique et les changements de charge attendus.Le type, le nombre et le placement des condensateurs doivent être soigneusement planifiés pour répondre aux besoins spécifiques du circuit, en tenant compte de la réponse en fréquence du condensateur et des effets parasitaires potentiels.

Une sélection et un placement appropriés des condensateurs de contournement et de découplage peuvent améliorer les performances et la fiabilité du circuit sans augmenter considérablement les coûts.Pour les concepteurs, savoir comment équilibrer ces facteurs signifie pouvoir livrer des produits électroniques aux utilisateurs finaux à la fois stables et efficaces.Cette application réfléchie des condensateurs de contournement et de découplage détermine finalement leur efficacité dans l'amélioration de la fonctionnalité des appareils électroniques.

Choisir la bonne valeur de condensateur de contournement


La principale considération dans la sélection d'un condensateur de contournement est la fréquence de fonctionnement du circuit.Pour les applications à haute fréquence (impliquant généralement la transmission ou le traitement du signal), choisissez un condensateur de valeur plus petit, comme 0,01 μF à 0,1 μF.Ces condensateurs plus petits offrent une impédance plus faible au bruit à haute fréquence, la filtrant plus efficacement.En revanche, les réglages à basse fréquence (où le bruit se déroule à un rythme plus lent) nécessitent des condensateurs plus grands (1 µF à 10 µF ou plus) pour fournir un rejet de bruit adéquat.

Le condensateur doit être capable de résister à la tension maximale du circuit sans risque.Choisissez un condensateur avec une cote de tension qui dépasse la tension maximale du circuit de 20 à 50%.Cette marge de sécurité aide à s'adapter aux pics de tension potentiels et assure la longévité et la fiabilité des condensateurs.

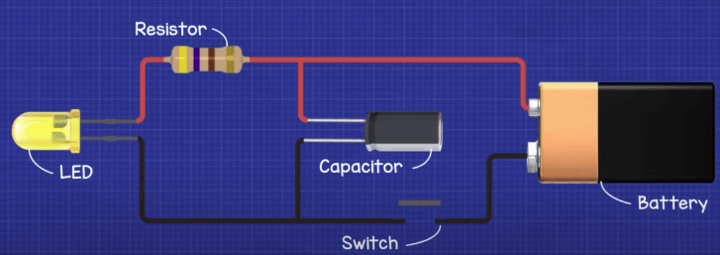

Distribution of Circuits
Figure 5: Distribution des circuits

La nature de la charge affecte considérablement la sélection des condensateurs.Les charges dynamiques fluctuant rapidement nécessitent des condensateurs qui peuvent rapidement s'adapter aux modifications pour maintenir la stabilité de la tension.L'analyse des besoins en puissance de la charge peut aider à sélectionner un condensateur qui peut répondre adéquatement à ces modifications.

Les contraintes d'espace déterminent généralement la taille du condensateur.Dans les dispositifs compacts, des condensateurs plus petits peuvent être nécessaires, bien que cela puisse signifier un compromis dans la valeur de capacité et la tolérance de tension.Le placement est également important - les condensateurs doivent être placés le plus près possible des composants qu'ils protègent pour maximiser leur efficacité.

Des facteurs environnementaux tels que la température, l'humidité et les vibrations mécaniques peuvent affecter les performances et la durabilité des condensateurs.Pour les environnements à haute température, le choix des condensateurs avec des cotes de température plus élevés peut empêcher la défaillance et maintenir l'intégrité du circuit.

En résumé, la sélection d'un condensateur de contournement est plus que la simple sélection d'un composant;Il nécessite une approche holistique qui considère la fréquence, la tension, la dynamique de charge, les contraintes d'espace et les conditions environnementales.En évaluant soigneusement ces facteurs, vous pouvez sélectionner un condensateur de dérivation qui non seulement répond aux besoins de votre circuit, mais contribue également à améliorer sa fiabilité et son efficacité globales.

Applications de condensateur de contournement et de découplage


Les condensateurs de contournement éliminent le bruit indésirable à haute fréquence dans les circuits électroniques.Ils le font en fournissant un chemin à faible impédance vers le sol, contournant efficacement les interférences à haute fréquence.Cette fonctionnalité est particulièrement importante pour l'équipement qui nécessite une intégrité du signal vierge, telles que l'équipement de communication à grande vitesse, l'équipement audio et vidéo et d'autres systèmes électroniques sensibles.Dans ces environnements, même de petites quantités de bruit peuvent provoquer de graves problèmes de performances ou des erreurs de données.Le placement minutieux des condensateurs de pontage près des composants sensibles au bruit garantit que ces composants sont protégés contre les interférences électromagnétiques, conservant ainsi la qualité et la fiabilité de la fonctionnalité globale du circuit.

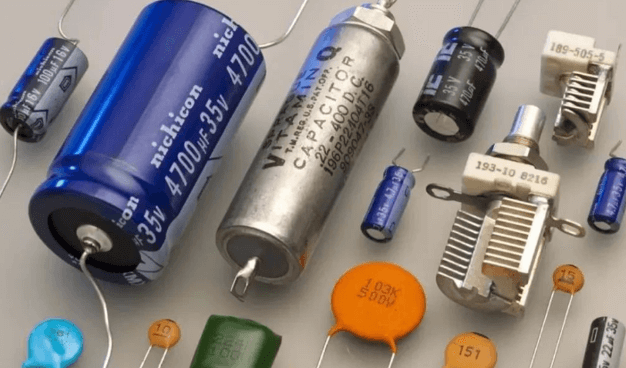

Type of Capacitor
Figure 6: Type de condensateur

Les condensateurs de découplage se concentrent sur la stabilisation de la puissance des composants de circuit critiques, en particulier dans les systèmes numériques à grande vitesse tels que les microprocesseurs, les cellules de mémoire et les processeurs de signaux numériques.En plaçant ces condensateurs près de ces composants, ils aident à lisser les fluctuations de tension qui se produisent lorsque la demande de puissance du composant change soudainement.Des changements soudains de la demande de courant peuvent provoquer des chutes de tension ou des pointes, compromettant la stabilité et les performances de l'ensemble du circuit.Les condensateurs de découplage agissent comme des réserves d'énergie locales, fournissant rapidement un courant supplémentaire pour soutenir ces composants dans des conditions à haute demande.

Dans les systèmes plus complexes, tels que les équipements industriels et les technologies de communication, les condensateurs de contournement et de découplage sont indispensables.Non seulement ces systèmes doivent gérer le bruit à haute fréquence et la stabilité de la tension, mais ils doivent également résister à des conditions environnementales sévères telles que les températures extrêmes, l'humidité et les vibrations physiques.La sélection du type et de la taille des condensateurs corrects et d'optimisation de leur disposition sur la carte de circuit imprimé sont des étapes critiques dans la conception de l'électronique durable et haute performance.Les ingénieurs doivent soigneusement prendre en compte ces facteurs pour s'assurer que le condensateur effectuera de manière fiable dans des conditions de fonctionnement variables.

Conclusion


Le rôle des condensateurs de contournement et de découplage ne se limite pas aux circuits numériques à grande vitesse.Ils maintiennent la qualité du signal dans les circuits analogiques et RF.En choisissant la bonne valeur de condensateur, les ingénieurs électroniques peuvent améliorer les performances et la fiabilité de leurs appareils.Ces composants garantissent que l'appareil fonctionne en douceur et répond rapidement dans diverses conditions.Les condensateurs de contournement et de découplage sont le fondement de la conception de circuits dans les appareils électroniques contemporains et sont fondamentaux pour les performances et la stabilité des appareils.Ils éliminent le bruit et maintiennent l'alimentation stable, permettant aux appareils électroniques de répondre aux demandes de performances croissantes.






Questions fréquemment posées [FAQ]


1. Qu'est-ce qu'un condensateur de contournement est également connu sous le nom de?


Les condensateurs de contournement, souvent appelés condensateurs de découplage ou découpleurs d'alimentation, sont des composants électroniques critiques.Sa fonction principale est d'éliminer le bruit électrique dans les circuits électroniques et de stabiliser les fluctuations de tension.Cela garantit une puissance plus propre et plus stable aux composants électroniques sensibles.

2. Où mettez-vous un condensateur de contournement?


Lors de l'intégration des condensateurs de pontage dans un circuit, le positionnement est très important.Le meilleur emplacement est directement à côté des épingles de puissance et de masse des composants du circuit.Cette proximité minimise les effets de l'inductance parasite, un problème commun dans la conception du circuit.Ce placement stratégique est cohérent avec les recommandations dans de nombreuses notes d'application et les fiches techniques des composants qui mettent l'accent sur la minimisation de l'inductance pour améliorer les performances du circuit.

3. Où est le meilleur endroit pour mettre un condensateur de découplage?


Pour les condensateurs de découplage, le placement dépend de la source de tension.Si la tension est fournie à l'extérieur, le condensateur doit être placé près du point d'entrée de tension de la carte.Au contraire, si la tension est générée en interne, il est préférable de placer le condensateur près du point où il est généré.Cette stratégie aide à gérer et à stabiliser la tension à travers le circuit, en garantissant des performances cohérentes et en minimisant les interférences.

4. Pourquoi le découplage est-il nécessaire?


Le découplage dans la conception du circuit aide à maintenir l'indépendance des composants dans le système.Cette séparation permet à chaque composant d'exécuter efficacement sans interférence à partir d'autres composants, favorisant ainsi les mises à jour et l'évolutivité plus lisses.Cette approche est particulièrement utile dans les systèmes complexes où différents composants peuvent avoir des exigences de fonctionnement différentes.

5. Quel type de condensateur de contournement fonctionne le mieux?


Pour les applications à haute fréquence, les condensateurs à montage en céramique multicouche (MLCC) sont souvent le meilleur choix.Ces condensateurs filtrent efficacement le bruit CA des signaux CC, garantissant que seuls les signaux CC purs sont transmis aux composants électroniques.Les MLCC sont favorisés pour leur capacité à fournir un chemin direct vers le terrain pour les signaux AC, améliorant ainsi la propreté globale et la stabilité de la sortie DC.
