Explorez votre guide pour les MOSFET en mode amélioration (e-MOSFET)

Temps: 2024/04/12

Parcourir: 3,543

Lorsque vous travaillez avec l'électronique moderne, le mode d'amélioration MOSFET (e-MOSFET) se démarque.Ce n'est pas comme les plus anciens transistors bipolaires que nous avons utilisés.Les Mosfets électroniques modifient le jeu en utilisant la tension pour contrôler leur état - sur ou off - au lieu de s'appuyer sur le courant.Ce changement apporte deux grands avantages: une meilleure efficacité et plus de flexibilité dans la façon dont nous les utilisons.Vous trouverez des Mosfet électroniques dans toutes sortes d'électronique.Ils sont dans les appareils les plus simples, comme un interrupteur qui allume et éteint, et dans ceux plus complexes, comme les systèmes qui gèrent l'alimentation de votre ordinateur ou de votre smartphone.Cette pièce vous guidera à travers les écrous et les boulons des mosfets électroniques: comment ils fonctionnent, comment les configurer et leurs caractéristiques clés.L'objectif est de vous donner le savoir-faire pour choisir et utiliser le MOSFET du droit pour votre projet.

Catalogue

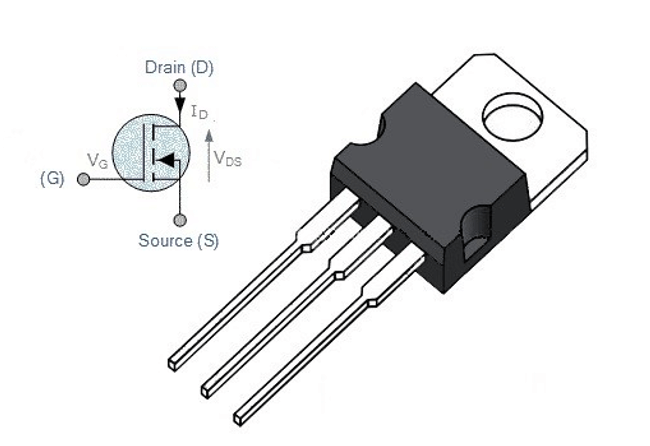

Enhancement Mode MOSFET (E-MOSFET)
Figure 1: MODE D'AMÉLORATION MOSFET (E-MOSFET)

Comment fonctionnent les MOSFETS du mode d'amélioration


Les MOSFET en mode d'amélioration sont disponibles en deux saveurs: le canal N et le canal P.Les deux types partagent une caractéristique commune: ils contrôlent le flux d'électricité en créant une couche spéciale dans le matériau semi-conducteur.Voici un aperçu de chaque type et comment cela fonctionne.

Les principaux acteurs de ces appareils sont les électrons.Lorsque vous appliquez une tension à travers la porte et la source (deux parties du MOSFET), et cette tension va au-delà d'un certain point, quelque chose d'intéressant se produit.Les électrons se réunissent sur la surface du semi-conducteur, créant ce qu'on appelle une couche d'inversion de type N.Pensez-y comme un pont formant qui relie deux autres parties, la source et le drain, permettant aux électrons de se dérouler.

Plus vous appliquez de tension, plus il y a d'électrons, ce qui rend ce pont mieux pour effectuer de l'électricité.Une fois que le pont est assez bon pour mener, nous disons que le MOSFET est «activé».La tension de porte nécessaire pour allumer le MOSFET varie en fonction de plusieurs facteurs tels que la température et les matériaux utilisés pour construire le MOSFET.

Les MOSFET du canal P fonctionnent un peu différemment.Ici, vous devez appliquer une tension inférieure à un certain seuil (pensez-y comme une tension plus négative) à la porte.Cela encourage les trous (l'absence d'électrons, qui agissent comme des charges positives) à s'accumuler sur la surface du semi-conducteur, formant une couche d'inversion de type P.

Cette couche permet aux trous de se déplacer librement de la source au drain, créant un flux de courant, mais dans la direction opposée par rapport au MOSFET du canal N.L'idée de base reste la même: la tension de la porte influence la concentration des porteurs (trous, dans ce cas) à la surface, qui à son tour contrôle si le MOSFET mène ou non.Les MOSFET du canal P s'allument avec une tension de porte négative, les rendant utiles dans les circuits qui nécessitent à la fois les types de canaux N et de canaux P pour des fonctions complexes.

En pratique, la manipulation de ces tensions pour allumer les MOSFET "sur" et "OFF" nécessite une précision.Vous contrôlez essentiellement un petit champ électrique pour créer ou dissoudre ces couches d'inversion, comme construire ou détruire les ponts à la demande.Cette capacité est ce qui rend les MOSFET en mode d'amélioration si polyvalents dans les circuits électroniques, des commutateurs simples aux systèmes complexes de gestion de l'alimentation.

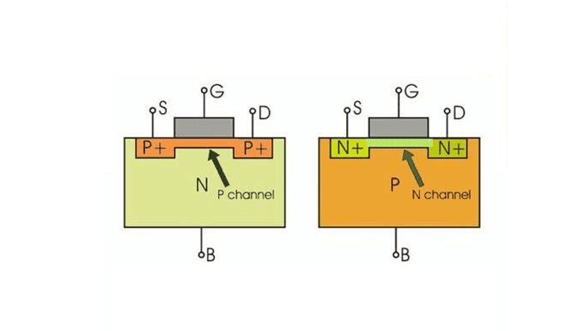

N-Channel and P-Channel Enhancement Mode MOSFET
Figure 2: MODE MOSFET DE LA MODEMENT DE REMOLATION DE LA CANNEL N ET

Configuration du mode d'amélioration du canal N MOSFET (NMOS)


Les MOSFET en mode N-canal N (ou NMOSS) sont des composants clés dans la conception du circuit des dispositifs électroniques contemporains.Il est très important dans les applications nécessitant une commutation et une amplification de signal efficaces.NMOS présente plusieurs avantages: contrôle facile, temps de réponse rapide et faible consommation d'énergie.En règle générale, la source du NMOS est connectée au sol du circuit.Le drain est connecté à la charge et à la borne positive de l'alimentation.La régulation de la tension des portes est très importante car elle régule le courant qui s'écoule entre la source et le drain.

Le fonctionnement et le comportement des NMOS sont principalement affectés par deux tensions, la tension de porte (V_GS) et la tension de vidange (V_DS).Lorsque V_GS dépasse une tension de seuil définie (V_TH), le transistor est activé, ce qui signifie que les électrons circulent à travers un canal de type N conducteur de la source vers le drain.La tension de drain (V_DS) facilite non seulement l'écoulement du courant, mais il divise également la région de fonctionnement du transistor dans les régions de coupure, linéaire ou de saturation.

Dans le cas où V_GS est inférieur à V_th (appelé la région de coupure), le NMOS est effectivement inactif et le flux de courant de la source à la drainage est négligeable.Cette situation est courante dans les conceptions de circuits conçues pour bloquer le flux de courant involontaire.

Inversement, si le V_GS du NMOS est positif mais toujours en dessous de V_th, le transistor ne s'activera pas.Cela montre qu'il dépend strictement de l'atteinte de la tension de seuil.Lorsque V_GS est égal à V_th, les NMO viennent de commencer à mener, cependant, le courant est encore petit en raison d'une formation de canaux conductrice insuffisante.Ceci est souvent considéré comme une phase de transition d'activation partielle.Au-delà de V_th, NMOS fonctionne dans deux régions spécifiques.

Dans la région linéaire, lorsque V_DS est inférieur à (v_gs - v_th), le NMOS simule une résistance variable et le courant (i_ds) augmente à mesure que V_DS augmente.

La région de saturation se produit lorsque V_DS dépasse (v_gs - v_th), à quel point le courant se stabilise au niveau maximum déterminé par V_GS.Cette propriété rend les NMOS particulièrement efficaces en tant qu'amplificateur.

De plus, NMOS reste éteint lorsque V_GS est inférieur à zéro, une fonctionnalité qui peut être conçue dans un circuit inactif par défaut.Bien que la plupart des applications ne nécessitent pas de V_GS négatifs pour maintenir cet état, certaines applications spéciales bénéficient d'un biais négatif pour améliorer la marge de sécurité hors État et minimiser le courant de fuite.

Application de tension entre le drain et la source


La fonctionnalité d'un MOSFET (NMOS) en mode d'amélioration du canal N dépend de manière critique de la tension appliquée entre le drain et la source (V_DS) et la tension de source de porte (V_GS).Il est essentiel d'adhérer aux notes maximales du transistor pour V_DS et V_GS afin d'éviter de dépasser ses seuils opérationnels, ce qui peut entraîner une diminution des performances ou des dommages irréversibles.

Dans les situations où V_GS est inférieur à la tension de seuil (V_TH), le NMOS reste inactif, car aucune canal conducteur ne se forme quel que soit le niveau V_DS.Dans ces conditions, le courant de vidange (I_DS) est minime, presque indétectable, en raison d'une accumulation d'électrons insuffisante nécessaire pour établir une voie conductrice.

Inversement, lorsque V_GS dépasse V_th et V_DS est inférieur à la différence (v_gs - v_th), le transistor fonctionne dans la région linéaire ou ohmique.Ici, un canal conducteur est présent, permettant au transistor de fonctionner comme une résistance variable.Dans cet état, la résistance diminue lorsque V_DS dégénère, augmentant linéairement I_DS en réponse.Cette caractéristique rend les NMOS idéaux pour la commutation analogique et les applications d'amplificateurs linéaires, où la modulation de courant précise est comparable à celle des éléments résistifs traditionnels.

Au dépassement de V_DS (V_GS - V_TH), le transistor passe à la région de saturation.Dans cet état, les augmentations supplémentaires de V_DS n'affectent pas I_DS, qui se stabilise et atteint la saturation.À ce stade, la profondeur du canal conducteur cesse de se développer, et V_GS dicte principalement l'amplitude actuelle.Cet attribut rend les NMOS exceptionnellement adaptés aux applications de commutation numérique et en tant que source de courant constante dans les conceptions d'amplificateurs.

Pour la conception du circuit de gestion de l'alimentation, ces caractéristiques des NMOS permettent aux ingénieurs de régler finement les états de transistor.En garantissant que V_GS dépasse V_th, le transistor est efficacement activé, optimisant l'efficacité de commutation et minimisant la perte d'énergie pendant la phase d'activation.

Caractéristiques des courbes de drain et de transfert dans les transistors du NMOS


En explorant les caractéristiques de drain d'un transistor NMOS, on constate que l'interaction entre le courant de vidange (I_DS) et la tension de drain-source (V_DS) est complexement modérée par la tension de source de porte (V_GS).Chaque région opérationnelle du transistor montre des comportements distincts dans des conditions variables.

Drain Characteristics of NMOS
Figure 3: Caractéristiques de drainage des NMOS

Se tournant vers la courbe de transfert - souvent appelée la courbe de caractéristique de transfert - il délimite la dynamique entre I_DS et V_GS, en supposant un V_DS constant.Cette courbe sert de représentation graphique, traçant le voyage du transistor du NMOS de l'état de coupure en saturation.Initialement, dans la région de coupure, avec V_GS tombant en dessous de la tension de seuil (V_TH), I_DS est peu faible, ce qui signifie l'état inactif du transistor.Après avoir dépassé V_th, il s'ensuit une forte escalade dans I_DS, marquant le passage des états non conducteurs aux états conducteurs.Alors que V_GS continue d'augmenter, le transistor atteint son point de saturation, où I_DS se stabilise, illustrant le plateau de la production de courant dans cet état.

Transfer Curve of NMOS
Figure 4: Courbe de transfert des NMOS

Configuration du mode d'appauvrissement du canal p MOSFET (PMOS)


Les MOSFET en mode déplétion (PMO) présentent des propriétés significativement différentes de celles des MOSFET en mode amélioration, en particulier en ce qui concerne le contrôle de la tension et le comportement de conduction.Notamment, les PMO en mode épuisement se déroulent intrinsèquement même en l'absence d'une tension de porte externe, contrairement aux MOSFET en mode amélioration, qui nécessitent une tension de grille spécifique pour initier la conduction.

Dans cette configuration, la source d'un PMOS en mode épuisement est généralement connectée à l'alimentation positive du circuit, tandis que le drain est connecté à la charge et s'étend à l'alimentation ou à la masse négative.Cette configuration garantit un flux de courant correct.Le mécanisme de contrôle de ce type de MOSFET repose sur l'application de la tension de la porte: il nécessite une tension de porte positive qui dépasse la tension source pour désactiver le transistor.Le PMOS en mode épuisement reste allumé car il n'y a pas de différence de tension entre la porte et la source (v_gs = 0).Pour désactiver l'appareil, la tension de la porte doit augmenter au-dessus de la tension source, inversant ainsi le biais et rétrécissant le canal conducteur à l'intérieur, réduisant ainsi le flux de courant.Par conséquent, la conductivité d'un transistor est directement liée à la tension de la porte, ce qui nécessite que la tension de drain soit toujours inférieure à la tension source pour maintenir un contrôle efficace.

La capacité inhérente de PMOS en mode épuisement à l'état "ON" est idéale pour les applications dans les systèmes de sécurité des circuits et de détection de défauts où le maintien de la continuité de puissance en l'absence d'un signal de contrôle est important.De plus, ces MOSFET peuvent être utilisés efficacement comme sources de courant constantes ou charges dans des circuits analogiques, fournissant une sortie de courant stable pour la gestion de l'alimentation et le conditionnement du signal.Cependant, les concepteurs doivent considérer la sensibilité du transistor à la décharge électrostatique et mettre en œuvre une protection adéquate pour éviter les dommages.Les spécifications de tension maximale de source de porte (V_GS (max)) et de tension de vidange maximale (V_DS (max)) doivent être suivies pour éviter les dommages irréversibles du transistor.

P-Channel Depletion Mode MOSFET (PMOS)
Figure 5: MOSFET du mode d'appauvrissement des canaux P (PMOS)

Caractéristiques de vidange et courbe de transfert des PMO


Les MOSFET du canal P (PMO) présentent différents comportements électriques dans différents états de fonctionnement.Comprenez ces comportements lors de l'examen des caractéristiques de drainage de l'appareil et des courbes de transfert.

La courbe caractéristique de drain décrit comment le courant de vidange (I_DS) change à mesure que la tension de la source de drainage (V_DS) change à différents niveaux de tension de source de porte (V_GS).Cette courbe montre essentiellement la réponse du transistor à différentes conditions de tension.

Dans l'état hors État, lorsque la tension de source de porte (V_GS) dépasse un certain seuil (V_th), le canal de type P n'est pas effectivement formé, entraînant un courant minimum, ou I_DS approchant zéro.Cela se produit lorsque V_GS est négatif mais pas assez pour dépasser le seuil négatif (v_th).

Lorsque V_GS devient plus négatif et va en dessous de V_th, le PMOS commence à mener.Cette phase est appelée la région linéaire ou ohmique, et à mesure que V_DS augmente, I_DS augmente également.Ici, PMOS agit comme une résistance variable.

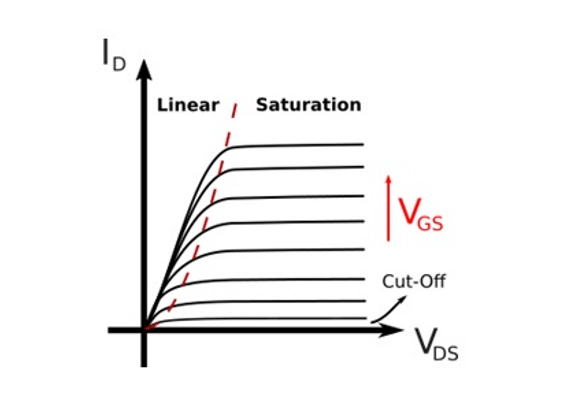

Drain Characteristics of PMOS
Figure 6: Caractéristiques de drainage des PMO

Lorsque la valeur absolue de V_DS dépasse la différence absolue entre V_GS et V_TH, le PMOS entre dans la région de saturation.Ici, I_DS se stabilise et cesse d'augmenter avec une nouvelle augmentation de V_DS.Ce plateau se produit parce que les canaux internes sont épuisés au maximum dans ces conditions, ce qui limite les augmentations supplémentaires du courant.

La courbe de transfert complète les caractéristiques de drain en montrant comment I_DS change avec V_GS lorsque V_DS est constant.Cette courbe peut prédire le comportement des PMO dans différentes conditions de fonctionnement.

Sur le plan opérationnel, lorsque V_GS est au-dessus du seuil V_th (étant donné que PMOS fonctionne à des valeurs V_th négatives), le transistor reste non conducteur et que le courant est presque nul, représentant la région de coupure.La réduction de V_GS en une région plus négative entraîne une augmentation de I_DS à mesure qu'un canal conducteur commence à se former à la surface du transistor.

Une réduction plus approfondie de V_GS améliore la conductivité, ce qui fait que I_DS continue d'augmenter.Finalement, la réduction de V_GS au-delà d'un certain point n'augmente pas I_DS, indiquant l'entrée dans la région de saturation.Dans cette région, toute nouvelle réduction de V_GS n'a aucun effet sur le flux de courant car le canal est complètement épuisé.Ici, I_DS est principalement contrôlé par V_GS, montrant la limitation de la réponse PMOS due à la saturation des canaux.

Transfer Curve of PMOS
Figure 7: Courbe de transfert de PMOS

Caractéristiques des MOSFET en mode amélioration


Les MOSFET en mode d'amélioration (MOSFETs électroniques) ont une structure de porte unique qui comprend une couche d'oxyde hautement isolante au-dessus d'un substrat de semi-conducteur.Cette configuration leur donne une impédance d'entrée très élevée, allant généralement des mégaohms (MΩ) aux gigaohms (gΩ).Une telle impédance élevée permet à ces transistors de fonctionner avec presque aucun courant d'entrée, ce qui en fait des candidats idéaux pour les commutateurs à haute performance et les amplificateurs de signal.

Pour contrôler un MOSFET en mode d'amélioration, une tension doit être appliquée entre la porte et la source.Cette configuration élimine le besoin de courant de courant directement à travers la porte, permettant un fonctionnement qui consomme une puissance minimale.Ce contrôle de puissance efficace rend donc les MOSFET en mode amélioration particulièrement adaptés aux appareils alimentés par batterie.

L'un des attributs exceptionnels des MOSFET en mode amélioration est leurs capacités de commutation rapide, un produit de leurs capacités de charge minimale et un fort gain de tension.Ces propriétés les rendent inestimables dans les circuits numériques et les applications à haute fréquence, facilitant le traitement et la transmission rapides des données.

En interne, le MOSFET en mode amélioration intègre une diode corporelle qui permet la conduction pendant les conditions inverses, ajoutant une couche de polyvalence aux conceptions de gestion de l'alimentation et de protection.Cependant, cette fonction peut nécessiter des ajustements de conception spécifiques dans des situations où la conduction inverse n'est pas souhaitable.

Dans les applications pratiques, les performances et l'efficacité des MOSFET en mode amélioration sont largement affectées par leur résistance sur la résistance.Cette résistance dépend non seulement de la taille physique et de la conception du transistor mais également de la tension de la porte appliquée.De plus, les capacités de miniaturisation de ces transistors les rendent particulièrement adaptés à l'intégration dans des conceptions de circuits denses, telles que celles des microprocesseurs et des puces mémoire, qui nécessitent des composants compacts et puissants.

Cependant, l'intégration à haute densité apporte également son propre ensemble de défis, en particulier en ce qui concerne la gestion thermique.La gestion des courants élevés et de la puissance dans un espace compact peut entraîner une augmentation de la contrainte thermique.Pour atténuer ces problèmes et assurer des performances et une fiabilité continue, il est important de mettre en œuvre des solutions de gestion thermique efficaces telles que les dissipateurs de chaleur.

En raison de leurs propriétés électriques uniques et de leurs avantages pratiques, les MOSFET en mode amélioration jouent un rôle central dans la conception électronique moderne.Ils sont utilisés dans une variété d'environnements, des systèmes de contrôle des moteurs et des alimentations de commutation à des configurations plus complexes telles que des ordinateurs et des équipements de communication, démontrant leur applicabilité large et variée.

Utilisations pratiques des MOSFET en mode amélioration


Les MOSFET en mode d'amélioration sont favorisés dans diverses applications en raison de leur impédance d'entrée élevée et de leur faible consommation d'énergie.Ces propriétés illustrent leur importance pour une conception électronique efficace, où elles excellent dans les tâches qui nécessitent le contrôle par tension plutôt que par le courant, fournissant une efficacité énergétique supérieure aux transistors à jonction bipolaire traditionnels (BJT).

Dans la conception du circuit, les MOSFET en mode amélioration jouent un rôle au-delà de la commutation de base.Ils sont dans des circuits d'amplificateur en raison de leur capacité à se connecter directement au dispositif source sans chargement ou changements de signal significatifs, ce qui est très important pour l'amplification audio et du signal.Leur sensibilité extrêmement faible aux effets capacitifs internes permet à ces MOSFET de gérer avec succès les signaux à haute fréquence, ce qui en fait une partie intégrante des communications sans fil et des circuits numériques rapides.

Pour la gestion de l'alimentation, les MOSFET d'amélioration agissent comme des commutateurs de puissance puissants dans différentes cadres d'alimentation.Ils régulent le flux d'électricité, réduisant ainsi l'électricité gaspillée et réduisant le débit de chaleur.Ces transistors sont également la base de la construction de systèmes de conversion de puissance complexes, tels que des convertisseurs DC-DC, qui nécessitent une puissance fiable et réglable.

Les MOSFET en mode amélioration sont également utilisés dans la modulation du signal, où ils modifient la résistance et la forme des signaux électroniques pour se conformer à des protocoles et des exigences de communication spécifiques.

La sélection du MOSFET du mode d'amélioration correct nécessite une évaluation approfondie de plusieurs paramètres clés: le courant de drain maximum (I_DS), la tension maximale de vidange (V_DS) et la tension maximale de la porte de porte (V_GS).La sélection d'un MOSFET en fonction de ces critères garantit qu'elle fonctionne dans des gammes de fonctionnement sûres et répond aux spécifications de performance du circuit.

Cependant, les MOSFET en mode amélioration sont très sensibles à la décharge électrostatique (ESD) et doivent être manipulés avec soin pendant la fabrication, les tests et l'installation pour éviter les dommages.Cette protection implique généralement l'utilisation de matériaux et d'équipements antistatiques.

La gestion thermique est une autre considération importante lors de l'utilisation de MOSFET en mode amélioration.Des mesures de refroidissement efficaces (telles que l'utilisation de dissipateurs de chaleur, l'optimisation de la disposition des PCB et la garantie du flux d'air approprié).Ces stratégies étendent non seulement la durée de vie du MOSFET, mais améliorent également la stabilité globale et la fiabilité de l'assemblage électronique.

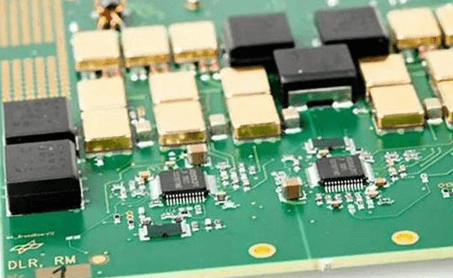

Enhancement Mode MOSFET Applications
Figure 8: Applications MOSFET en mode d'amélioration

Conclusion


Alors que la technologie progresse et que les appareils électroniques évoluent vers des performances plus élevées et une consommation d'énergie plus faible, il est important de traiter plusieurs facteurs au cours des étapes de conception et d'application pour maintenir des performances optimales dans diverses conditions.Les MOSFET en mode d'amélioration sont connus pour leur impédance d'entrée élevée, leur faible consommation d'énergie, leurs capacités de commutation rapide et leurs capacités de miniaturisation, et constituent une partie importante de la construction de systèmes électroniques efficaces et fiables.Les performances électriques, les caractéristiques thermiques et la sensibilité électrostatique des MOSFET doivent être soigneusement prises en compte pendant le processus de conception du circuit.Cette approche complète garantit que la conception répond non seulement aux spécifications requises, mais est également capable de résister à des environnements opérationnels variables, augmentant ainsi la stabilité et la fiabilité.






Questions fréquemment posées [FAQ]


1. Qu'est-ce qu'un e-mosfet?


Le terme e-MOSFET signifie Transistor à effet de champ semi-conducteur à oxyde métallique en mode d'amélioration.Ce type de MOSFET est appelé mode d'amélioration car il nécessite une tension positive à la borne de la porte pour créer un canal conducteur entre le drain et les bornes source.

2. Quelle est la différence entre D-MOSFET et E-MOSFET?


Dans un e-MOSFET, il n'y a pas de canal conducteur entre les bornes source et Gate lorsque l'appareil est dans son état par défaut.En revanche, un D-MOSFET (MOSFET en mode épuisement) a un canal conducteur entre la source et les bornes de porte dès le début.

3. En quoi les MOSFET diffèrent-ils des MOSFET en mode amélioration?


Dans les MOSFET en mode d'amélioration, le canal n'existe pas initialement;Il est formé en appliquant une tension supérieure à la tension de seuil à la borne de la porte.D'un autre côté, dans les MOSFET en mode épuisement, le canal est créé en permanence pendant le processus de fabrication (par le dopage).

4. Quelles sont les différences entre le mode d'amélioration et le mode d'épuisement?


Dans la plupart des circuits, l'activation d'un MOSFET en mode d'amélioration consiste à tirer la tension de grille vers la tension de drain pour l'activer.Inversement, un MOSFET en mode d'épuisement effectue généralement une tension de source de porte zéro.Ces dispositifs sont utilisés comme "résistances" de charge dans les circuits logiques, par exemple, dans la logique du NMOS de charge de déplétion.

5. Quel type de transistor peut être utilisé en mode amélioration?


Le MOSFET est le seul type de transistor conçu pour fonctionner en mode d'amélioration.Cette conception permet aux MOSFET d'être utilisés dans une variété d'applications, y compris des amplificateurs de puissance, des circuits de commutation et des régulateurs de tension.
