Guide complet des condensateurs: types, fonctions, utilisations et conseils de sélection

Dans les appareils électroniques, les condensateurs gèrent la puissance si précisément et chargez votre appareil photo flash en une fraction de seconde.Dans cet article, vous découvrirez ce que sont condensateurs, comment ils fonctionnent et pourquoi ils sont actifs dans tout, des smartphones aux véhicules électriques.

Catalogue

Figure 1. Condensateur

Qu'est-ce qu'un condensateur?

Un condensateur est un composant électronique passif qui stocke temporairement l'énergie électrique dans un champ électrique.Il se compose de deux plaques conductrices, généralement en aluminium, séparées par un matériau non conducteur appelé diélectrique.Les matériaux diélectriques courants comprennent des composés en céramique, en plastique ou en électrolytique.

Lorsque la tension est appliquée à travers les plaques, un champ électrique se forme à mesure qu'une plaque accumule une charge positive et l'autre négatif.

Formule de condensateur

La charge stockée dans un condensateur dépend à la fois de la tension et de la capacité.Cette relation est donnée par:

Q = C × V

Où:

• Q = charge (en coulombs)

• C = capacité (à Farads)

• V = tension (en volts)

La capacité, mesurée en Farads (F), indique la charge d'un condensateur de charge par volt.Parce qu'un Farad est très grand pour la plupart des circuits, les valeurs sont généralement données dans les microfarades (µF), les nanofarades (NF) ou les picofarads (PF).

Une autre forme, C = dq / dv, reflète comment la capacité réagit aux changements de tension et de charge.

Types communs de condensateurs

Les condensateurs sont disponibles en différents types, chacun optimisé pour des fonctions spécifiques en fonction de la construction, de la polarité et du matériau diélectrique.

Condensateurs électrolytiques

Les condensateurs électrolytiques offrent une capacité élevée dans une taille compacte et sont polarisées.

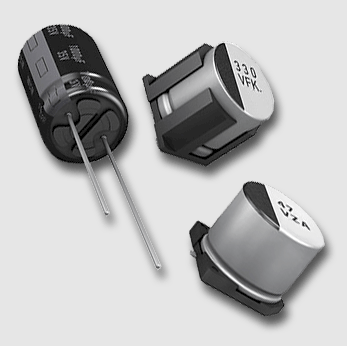

Figure 2. Electrolytique en aluminium

• Electrolytique en aluminium: Commun dans les filtres d'alimentation;Disponible en versions en feuilles simples ou gravées.

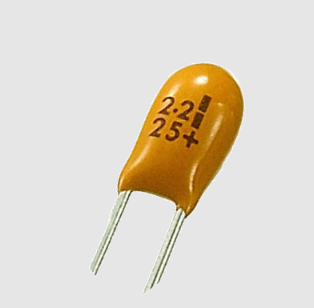

Figure 3. Tantalum électrolytique

• Tantalum électrolytique: Connu pour la stabilité et le courant de fuite faible.

Ils sont utilisés pour le stockage et le filtrage d'énergie, mais ne sont pas adaptés aux applications CA en raison des exigences de polarité.

Condensateurs en céramique

Figure 4. Condensateurs en céramique

Les condensateurs en céramique sont non polarisés, en forme de disque et idéaux pour les applications à haute fréquence telles que le contournement et le découplage du signal.La capacité varie de quelques PF à 1 μF.Identifié par un code à trois chiffres.

Condensateurs de films

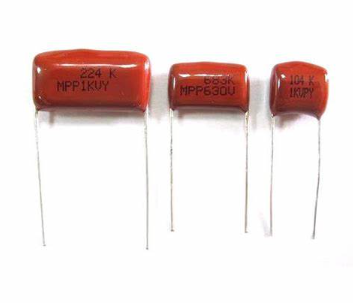

Figure 5. Condensateurs cinématographiques

Les condensateurs du film utilisent des diélectriques de films plastiques comme le polyester ou le polypropylène.Connu pour le faible ESR, la stabilité élevée et la longue durée de vie.Convient à la fois pour l'utilisation AC et DC, en particulier en audio, à la commande du moteur et à l'électronique d'alimentation.

Supercondensators

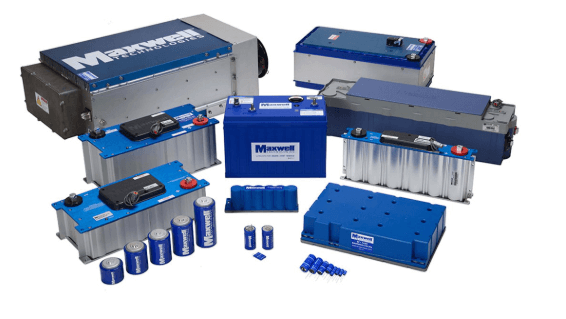

Figure 6. Supercondensateur

Les supercondensateurs, ou ultracapacites, combinent le stockage d'énergie électrostatique et électrochimique pour offrir une capacité extrêmement élevée.La capacité peut atteindre plusieurs milliers de farads.Idéal pour les applications nécessitant une charge / décharge rapide, comme le freinage régénératif et la puissance de sauvegarde.

Applications des condensateurs

Les condensateurs sont des composants polyvalents utilisés dans une large gamme de systèmes électroniques et électriques.Leur capacité unique à stocker et à libérer l'énergie les rend rapidement utiles dans de nombreuses fonctions.

Storag énergétique

Les condensateurs peuvent fournir des éclats d'énergie rapides, ce qui les rend idéaux pour les demandes d'énergie à grande vitesse.Dans la caméra clignote, ils se chargent rapidement et se déchargent en une seule impulsion pour déclencher le flash.Dans les systèmes de freinage régénératifs des véhicules électriques, les supercondensateurs absorbent et libèrent l'efficacité énergétique pendant les cycles de démarrage.Ils sont également utilisés dans des applications de puissance d'impulsion telles que les défibrillateurs et les lasers pulsés, où une décharge d'énergie rapide est utilisée.

Conditionnement de puissance

Dans les systèmes d'alimentation, les condensateurs stabilisent la tension et réduisent le bruit électrique.Ils lissent la sortie CC rectifiée en filtrant les ondulations de tension, garantissant une alimentation cohérente des composants numériques sensibles.De plus, ils suppriment des pointes de tension soudaines qui pourraient endommager les CI et les microcontrôleurs.Dans les alimentations d'alimentation (UPS) et les lecteurs moteurs sans interruption, les condensateurs pont les brèves interruptions d'alimentation, améliorant la fiabilité du système.

Traitement du signal

Les condensateurs sont utiles dans les signaux de mise en forme et de conditionnement.Dans les circuits analogiques, ils passent le courant alternatif (AC) tout en bloquant le courant direct (DC), permettant un couplage de signal entre les étapes sans interférence de décalage CC.Ils sont nécessaires dans les réseaux de croisement audio, les égaliseurs et les filtres analogiques.Dans les circuits de la radiofréquence (RF), les condensateurs aident à régler et à l'appariement d'impédance pour la transmission et la réception optimales du signal.

Timing et oscillation

Les condensateurs sont des composants centraux dans les circuits de synchronisation et d'oscillateur.Lorsqu'ils sont associés à des résistances dans les réseaux RC, ils contrôlent l'intervalle de synchronisation en régulant les cycles de charge et de décharge.Ce comportement est utilisé dans la modulation de la largeur d'impulsion (PWM), la génération d'horloge et les retards.Les circuits intégrés comme le minuteur 555 s'appuient sur des condensateurs pour définir les caractéristiques de fréquence et de synchronisation des oscillateurs, des clignoteurs et des générateurs d'impulsions.

Choisir le bon condensateur

La sélection du condensateur approprié consiste à évaluer à la fois les spécifications électriques et les contraintes physiques pour garantir les performances, la sécurité et la durabilité dans l'application prévue.

Cote de tension

La tension d'un condensateur définit la tension maximale qu'il peut gérer sans risque de dégradation ou de défaillance diélectrique. Sélectionnez toujours un condensateur avec une tension d'au moins 20 à 30% de plus que la tension de fonctionnement maximale de votre circuit. Cela fournit une marge de sécurité pour s'adapter aux pics de tension et aux conditions transitoires, en particulier dans les applications d'alimentation et de contrôle du moteur.

Coefficient de température

La température affecte la stabilité de la capacité.Comprendre la classe de matériau diélectrique aide à sélectionner un composant approprié:

• Classe I (par exemple, NP0 / C0G): Offre une excellente stabilité thermique avec un changement de capacité minimal par rapport à la température.Idéal pour le timing de précision, les circuits oscillateur et les applications RF.

• Classe II (par exemple, X7R, X5R): Fournit des valeurs de capacité plus élevées dans une taille compacte mais présente une plus grande variation avec la température.Convient au découplage et au filtrage à usage général où une tolérance serrée est moins grave.

Réponse en fréquence

Différents types de condensateurs se comportent différemment de toutes les fréquences:

• Condensateurs en céramique et en cinéma: Ont une faible résistance en série (ESR) et inductance, ce qui les rend adaptés aux applications à haute fréquence telles que les filtres RF, le découplage et les alimentations de commutation.

• Condensateurs électrolytiques: Offrez des valeurs de capacité élevées à un coût inférieur, le mieux adapté au stockage d'énergie à basse fréquence ou en vrac, tels que le filtrage d'entrée / sortie en alimentation linéaire.

Taille et montage

• Dispositif de montage en surface (SMD): Idéal pour l'assemblage compact et automatisé.Mieux utilisé dans l'électronique grand public moderne et les PCB densément emballés.

• Tol à travers: Offre une résistance mécanique et une dissipation thermique plus élevée.Préféré dans les environnements de haute puissance, industrielle ou sujette aux vibrations.

Considérez toujours l'espace disponible, la dissipation de puissance et l'exposition environnementale lors du choix d'un style de package.

Considérations de sécurité lors de la manipulation des condensateurs

Les condensateurs peuvent conserver une charge longtemps après la suppression de l'électricité, posant des dangers potentiels.Des procédures de sécurité appropriées sont nécessaires pendant la manipulation et l'entretien.

• Procédures de décharge: Avant de toucher ou de retirer un condensateur d'un circuit, le déchargez toujours.Utilisez une résistance (généralement 1kΩ - 10kΩ, évaluée pour une puissance adéquate) pour dissiper en toute sécurité l'énergie stockée.Évitez d'utiliser les tournevis ou de court-circuiter les bornes directement, car cela peut provoquer des étincelles ou des dommages.

• Élimination sûre: Jeter des condensateurs anciens ou endommagés selon les directives locales de déchets électroniques.Les condensateurs électrolytiques peuvent contenir des matières dangereuses et ne doivent pas être incinérées ou jetées dans des ordures ordinaires.Vérifiez toujours les méthodes de recyclage appropriées.

• Risques d'explosion: Les condensateurs électrolytiques à haute tension ou dégradés sont sujets à la rupture ou à l'explosion, surtout si la polarité est inversée ou si les cotes de tension sont dépassées.Des douilles enflées, des fuites ou des sifflements indiquent un danger.Gérez ces composants avec prudence et remplacez-les rapidement.

Condensateurs vs différences de batteries

Figure 7. Condensateurs vs batteries

Fonctionnalité	Condensateur	Batterie
Stockage d'énergie	Stocke l'énergie dans un champ électrique Entre les assiettes	Stocke l'énergie par le biais de produits chimiques réactions
Densité énergétique	Faible - stocke moins d'énergie par volume ou poids unitaire	Haut - peut stocker de grandes quantités d'énergie sous forme compacte
Vitesse de charge / décharge	Extrêmement rapide - Frais / décharges en millisecondes	Lent - prend des minutes à des heures à charger ou à décharger
Durée de vie	Très haut - peut durer des millions de cycles sans dégradation	Limited - perd la capacité après des centaines ou des milliers de cycles de charge
Entretien	Pratiquement sans maintenance	Peut nécessiter une surveillance et Remplacement éventuel
Sensibilité à la polarité	Les types électrolytiques sont sensible à la polarité	La plupart ne sont pas sensibles à la polarité
Focus de l'application	Conditionnement de puissance, signal filtrage et circuits de synchronisation	Approvisionnement énergétique à long terme pour les appareils et les systèmes
Cas d'utilisation idéaux	Tension de lissage, pulsé signaux de puissance, de couplage / découplage	Dispositifs d'alimentation comme les téléphones, ordinateurs portables, véhicules électriques
Impact environnemental	Généralement plus sûr et moins matériaux nocifs	Peut contenir des matières toxiques et nécessiter un recyclage
Coût	Généralement le coût inférieur par composant	Coût plus élevé en raison du complexe Circuits de chimie et de protection

Conclusion

Les condensateurs peuvent être petits, mais leur rôle dans l'électronique moderne est massif.Du filtrage du bruit et de la tension de stabilisation aux flashs d'alimentation et à la support de circuits à grande vitesse, ils sont nécessaires dans d'innombrables applications.Comprendre les types, comment ils fonctionnent et comment choisir le bon permet d'assurer la fiabilité et la sécurité dans vos conceptions.La maîtrise des bases des condensateurs vous permet de construire de meilleurs systèmes électroniques plus intelligents.L'apprentissage de cela vous aidera à être bien équipé pour gérer tout défi de condensateur qui se présente à vous.
