Guide des convertisseurs Buck, Boost et Buck-Boost

Les convertisseurs électroniques d'alimentation sont utiles dans de nombreux électroniques que nous utilisons tous les jours.Dans cet article, nous expliquerons ce que fait Buck, Boost & Buck-Boost, comment cela fonctionne et où il est utilisé.Vous apprendrez comment chacun gère la tension dans les appareils réels des ordinateurs portables et des lampes de poche LED vers les systèmes solaires et les voitures électriques.

Catalogue

Figure 1. Convertisseurs DC-DC

Comprendre le convertisseur de buck

Le convertisseur Buck est également appelé «convertisseur DC-DC interdit».Il s'agit d'un type d'alimentation de commutation conçu pour réduire une tension d'entrée de courant direct (CC) plus élevé à une tension de sortie CC plus faible.Le convertisseur Buck est couramment utilisé dans les systèmes électroniques qui nécessitent des niveaux de tension stables et inférieurs provenant d'une alimentation de tension plus élevée.

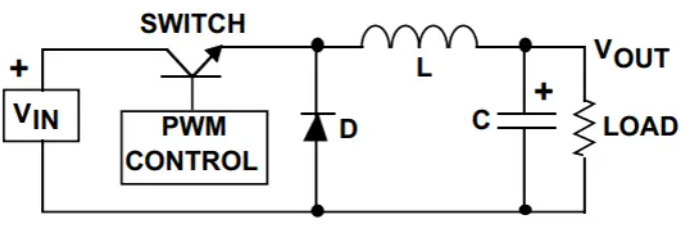

Figure 2. Diagramme du circuit du convertisseur de buck

Le circuit du convertisseur Buck comprend généralement au moins deux composants semi-conducteurs, tels qu'un transistor et une diode, ou deux transistors dans des conceptions synchrones - ainsi que des éléments de stockage d'énergie comme les inductateurs et les condensateurs.Ces composants fonctionnent ensemble pour contrôler l'écoulement et la régulation de l'énergie électrique pendant le processus de conversion de tension.

Pour maintenir la tension stable et réduire le bruit électrique, les filtres d'entrée et de sortie sont souvent ajoutés, en utilisant généralement des condensateurs ou des combinaisons de condensateurs et d'inductances.Ces filtres aident à garantir des performances cohérentes dans les systèmes qui exigent la livraison de puissance propre.

Opération de travail du convertisseur de masse

Un convertisseur de mâle fonctionne en basculant rapidement un transistor sur et désactivé pour contrôler le flux d'énergie électrique d'une source de tension plus élevée à une sortie de tension plus faible.Cette action de commutation, combinée à des éléments de stockage d'énergie telles qu'une inductance et un condensateur, permet au convertisseur de réguler efficacement la tension sans gaspiller l'excès de puissance en tant que chaleur.

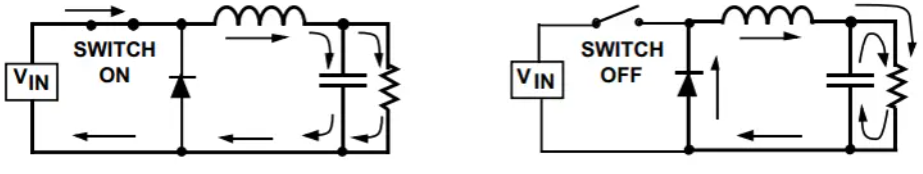

Figure 3. Fonctionnement du convertisseur de buck

Le fonctionnement du convertisseur Buck, comme illustré dans le diagramme du circuit de la figure 3 ci-dessus, montre comment l'interrupteur, l'inductance, la diode et le condensateur fonctionnent ensemble pour réguler et fournir une tension de sortie à courant continu inférieure stable.

Lorsque l'interrupteur est allumé, la tension d'entrée est appliquée directement à l'inductance.Cela entraîne une augmentation progressive du courant d'inductance, stockant l'énergie sous la forme d'un champ magnétique.Dans le même temps, le courant traverse la charge et charge le condensateur de sortie.Au cours de cette phase, la diode est biaisée et ne conduit pas.

Dès que l'interrupteur s'éteint, le courant à travers l'inductance ne peut pas s'arrêter immédiatement.L'inductance libère son énergie stockée, gardant le courant qui coule vers la charge.La diode devient biaisée et conduit, permettant à l'énergie de continuer à atteindre la charge et le condensateur.Cela garantit que la tension de sortie reste stable même lorsque le commutateur est désactivé.

Le convertisseur de buck alterne en continu entre ces deux états.Un contrôleur de modulation de largeur d'impulsion (PWM) gère le moment de la commutation, ajustant le cycle de service pour maintenir la tension de sortie souhaitée.Le condensateur lisse toute ondulation de tension, ce qui entraîne une sortie CC régulière.

Ce processus contrôlé de commutation et d'énergie permet au convertisseur de buck de réduire efficacement la tension d'entrée tout en fournissant une sortie cohérente adaptée aux dispositifs électroniques sensibles.

Compréhension du convertisseur Boost

Convertisseur Boost, également connu sous le nom de convertisseur Step-Up DC-DC ou Chopper Boost DC.Il augmente une tension d'entrée inférieure à une tension de sortie plus élevée.Largement utilisé dans les systèmes où la tension disponible à partir de la source doit être augmentée pour répondre aux exigences de la charge.

Classé sous les alimentations en mode de commutation (SMPS), le convertisseur Boost est reconnu pour sa capacité à fournir efficace.puissance compacte et réglementée.Il y parvient en contrôlant le flux de courant à travers des composants clés disposés dans une disposition stratégique.Le circuit se compose principalement de deux dispositifs semi-conducteurs de noyau - un transistor de commutation et une diode - ainsi qu'une inductance qui stocke l'énergie et un condensateur qui stabilise la sortie.

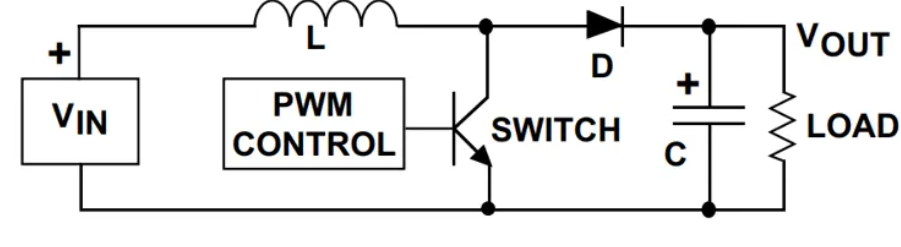

Figure 4. Diagramme de circuit de convertisseur Boost

L'inductance agit en résistant aux changements soudains du courant et en stockant l'énergie sous la forme d'un champ magnétique.Lorsque l'action de commutation est contrôlée précisément, l'énergie stockée dans l'inductance est transférée et libérée à la charge à une tension plus élevée.

Des filtres capacitifs sont placés à la fois à l'entrée et à la sortie du circuit.Ceux-ci aident à réduire l'ondulation de la tension et à lisser la forme d'onde de sortie, assurant une sortie CC plus stable et fiable.Dans certains cas, les concepteurs intègrent un filtrage inductif supplémentaire pour améliorer davantage la qualité de tension et minimiser le bruit.

Le diagramme du circuit de convertisseur Boost fournit une représentation visuelle claire de la façon dont ces composants sont connectés et fonctionnent dans le convertisseur Boost.Il montre la disposition de la source de tension d'entrée (VIN).inductance (L1).commutateur (S1).Diode (D1).condensateur de sortie (C1).et la résistance de charge (RL).Le diagramme illustre également les chemins actuels au cours de différents états de commutation, aidant à comprendre la structure du débit d'énergie du convertisseur.

Booster le fonctionnement du convertisseur

Un convertisseur Boost fonctionne en augmentant la tension CC d'entrée vers une tension à courant continu de sortie plus élevée par transfert d'énergie contrôlé.Comme le montre le diagramme, le circuit comprend une inductance (L), une diode (D), un commutateur (généralement un transistor), un condensateur (C) et un contrôleur de modulation de largeur d'impulsion (PWM).

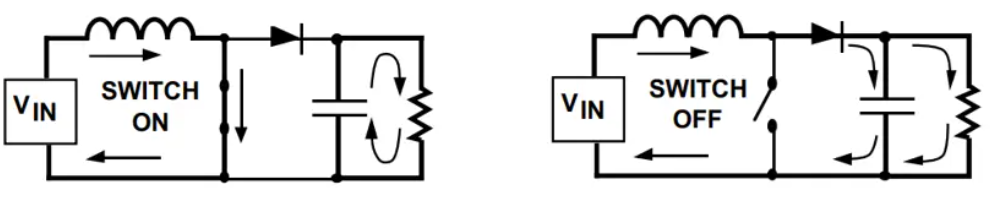

Figure 5. Fonctionnement de fonctionnement du convertisseur Boost

Lorsque l'interrupteur est allumé, le courant circule de la source de tension d'entrée (VIN) via l'inductance et l'interrupteur fermé à la masse.Pendant ce temps, l'inducteur stocke l'énergie en construisant un champ magnétique.La diode est inverse, donc le courant ne s'écoule pas vers la sortie.La charge reçoit la puissance uniquement du condensateur, qui se décharge légèrement pour maintenir la tension de sortie.

Lorsque l'interrupteur est désactivé, le courant à travers l'inductance ne peut pas s'arrêter immédiatement.Le champ magnétique s'effondre, ce qui a fait en sorte que la tension de l'inductance inverse la polarité.Cet avant biaise la diode, permettant au courant de s'écouler à la fois au condensateur et à la charge.L'énergie stockée dans l'inductance se combine avec l'alimentation d'entrée, augmentant la tension délivrée à la sortie.

Ce cycle se répète rapidement.Pendant le fonctionnement en régime permanent, l'inductance alterne entre le stockage et la libération d'énergie.Bien que l'interrupteur soit désactivé, l'inductance alimente la sortie;Lorsque l'interrupteur est allumé, il se charge à nouveau.Le condensateur lisse la tension de sortie, garantissant une alimentation continue et stable à la charge.

Qu'est-ce que le convertisseur Buck-Boost?

Un convertisseur Buck-Boost est un convertisseur d'alimentation DC-DC polyvalent conçu pour intensifier (boost) ou descendre (buck) une tension d'entrée pour maintenir une tension de sortie constante.Cela le rend particulièrement utile dans les systèmes où la tension d'entrée fluctue - tels que les appareils alimentés par batterie ou les applications d'énergie renouvelable.

Vous trouverez ci-dessous le diagramme de circuit de base d'un convertisseur Buck-boost:

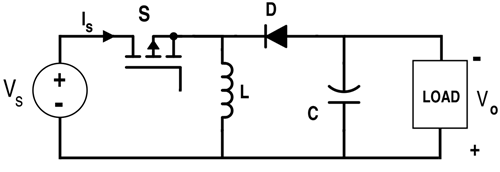

Figure 6. Diagramme du circuit du convertisseur Buck-Boost

Dans cette configuration:

• VS est la source de tension d'entrée.

• S est l'interrupteur électronique (généralement un transistor).

• l est l'inductance utilisée pour stocker l'énergie.

• D est la diode qui dirige le flux de courant lorsque le commutateur est désactivé.

• c est le condensateur qui lisse la tension de sortie.

• VO est la tension de sortie régulée fournie à la charge.

Le convertisseur Buck-Boost fonctionne en deux phases.Lorsque l'interrupteur est fermé, le courant traverse l'inductance L, ce qui le fait stocker de l'énergie sous la forme d'un champ magnétique.Dès que le commutateur s'ouvre, l'inductance libère cette énergie stockée, en la dirigeant à travers la diode D vers le condensateur C & la charge.Ce processus aide à maintenir une tension de sortie régulière, même si la tension d'entrée fluctue.

Ce qui distingue le convertisseur Buck-Boost des autres convertisseurs (convertisseur de buck et convertisseur boost) est sa capacité unique à fournir une tension de sortie qui peut être plus élevée ou inférieure à la tension d'entrée.Ce comportement dépend entièrement du cycle de service du commutateur.En revanche, un convertisseur de mâle ne peut que réduire la tension d'entrée.Alors qu'un convertisseur de boost ne peut que l'augmenter.

Les convertisseurs Buck-Boost se répartissent généralement en deux catégories.Le convertisseur Buck-Boost inversé fournit une tension de sortie avec la polarité opposée à l'entrée.Le rendre adapté à des applications spécifiques à la tension négative.D'un autre côté, le convertisseur Buck-Boost non inversé maintient la même polarité entre l'entrée et la sortie.Il utilise généralement un arrangement de commutation plus complexe pour réguler la tension dans les deux sens.

Applications de convertisseur Buck, Boost et Buck-Boost

Les tableaux ci-dessous mettent en évidence les différents convertisseurs DC-DC (convertisseur de buck, convertisseur boost, convertisseur buck-boost) des utilisations réelles courantes dans différentes industries et appareils.

Applications du convertisseur Buck (interrompue)

Application	Détails
Alimentation du microcontrôleur	Convertit une tension plus élevée en logique au niveau tensions (par exemple, 5v, 3,3 V)
Ordinateurs portables et appareils mobiles	Régule la tension pour les processeurs, les GPU, & BÉLIER
Chauffeurs LED	Fournit un courant constant pour les LED
Appareils à batterie	Passes en baisse pour une puissance efficace usage
Électronique automobile	Convertit 12V en 5V ou 3,3 V pour les capteurs et contrôleurs

Applications de Boost Converter (Step-Up)

Application	Détails
Lampes de poche et les clignotements de l'appareil photo	Stimule la faible tension de la batterie pour alimenter le luminosité LEDS
Chargeurs solaires	Augmente la tension du panneau pour la batterie chargement
Véhicules électriques	Booste la tension de la batterie à requise niveaux pour les moteurs
Banques d'électricité	Augmente la tension de la batterie à la sortie USB 5V
Systèmes de piles à combustible	Convertit la sortie basse tension en DC utilisable niveaux

Applications du convertisseur Buck-Boost (Step-Up / Down)

Application	Détails
Appareils à batterie	Maintient la sortie constante sous forme de batterie décharges
Systèmes d'énergie renouvelable	Gère l'entrée variable de l'énergie solaire / éolien sources
Alimentation automobile	Fournit une tension stable indépendamment de niveau de la batterie
Équipement industriel	Powers Devices avec une large tension d'entrée tolérance
Alimentation USB	Convertit la tension de la batterie variable en Sorties USB fixes

Avantages du convertisseur Buck, Boost et Buck-Boost

Convertisseur Taper	Avantages
Convertisseur de masse	- Haute efficacité de la tension descendante applications - Design simple avec moins de composants - Génération de chaleur inférieure - Idéal pour la régulation de l'énergie dans Appareils à batterie
Convertisseur de boost	- augmente la tension à partir d'une entrée inférieure niveau - adapté aux appareils nécessitant plus tensions de fonctionnement - Compact et rentable - Bon pour les applications comme les pilotes LED & électronique portable
Convertisseur Buck-Boost	- peut augmenter la tension vers le haut ou vers le bas - Fournit une sortie stable lors de la saisie La tension varie considérablement - utile dans les systèmes de batterie où la tension fluctue - Flexible pour une large gamme de puissance fournir des demandes

Conclusion

La différence entre le convertisseur Buck et Boost réside dans la façon dont ils contrôlent la tension de sortie par rapport à la tension d'entrée.Les deux sont des types de convertisseurs DC-DC mais servent des objectifs de régulation de tension opposés en fonction des besoins en puissance de l'application.Maintenant, vous avez appris comment fonctionnent les convertisseurs Buck, boost, buck-boost et pourquoi ils sont importants en électronique.Chacun joue un rôle unique - descendant la tension, vers le haut ou en faisant les deux - pour que les appareils fonctionnent en douceur.Qu'il s'agisse d'un petit capteur ou d'un véhicule électrique complet, ces convertisseurs aident à fournir la bonne quantité d'énergie au bon moment.
