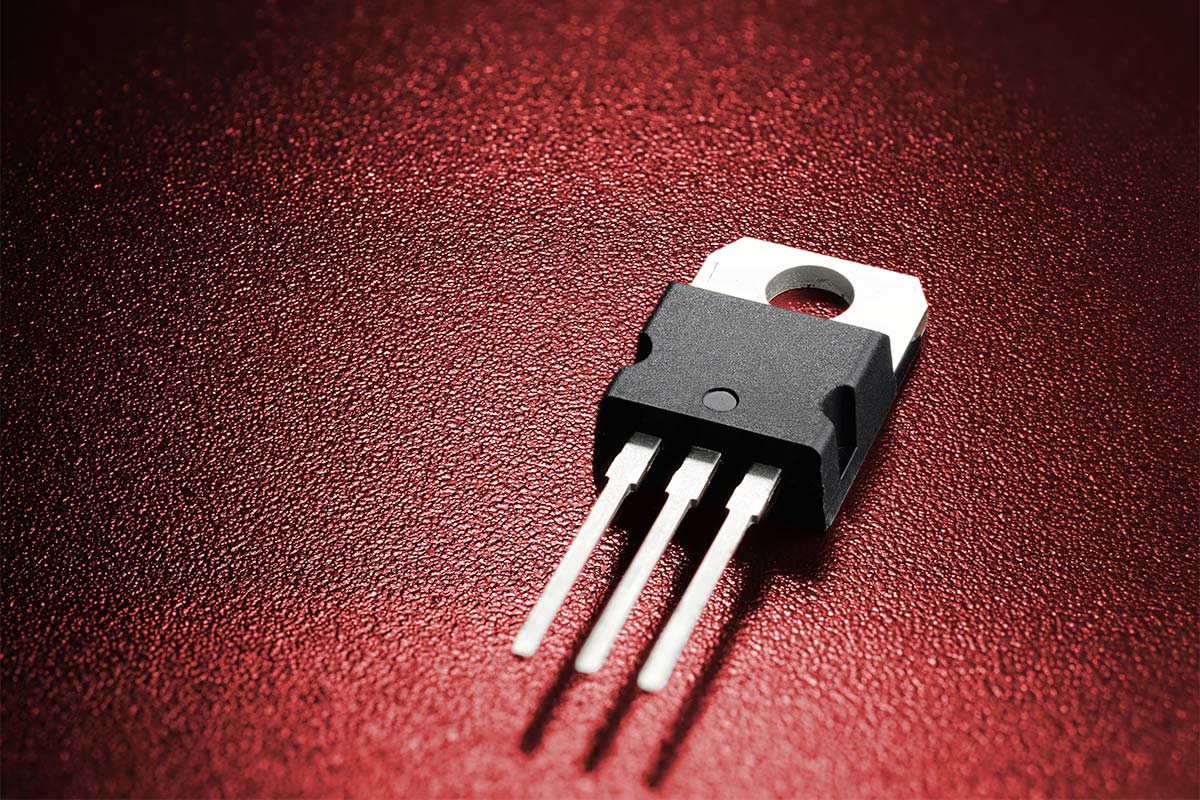

Un transistor semi-conducteur, souvent identifié comme un transistor bipolaire, joue un rôle décisif dans l'électronique moderne en contrôlant et en amplifiant les courants électriques.Cette fonction est la clé pour transformer les signaux faibles en sorties plus puissantes.De plus, il agit comme un interrupteur sans contact, facilitant une gestion efficace des circuits électriques.La structure centrale d'un transistor comprend deux jonctions PN, créant trois régions distinctes: la base, l'émetteur et le collecteur.Ces régions peuvent être configurées dans des arrangements PNP ou NPN, chacune adaptée à des tâches spécifiques dans les circuits électroniques.Pourquoi la structure à trois régions est-elle si efficace dans les circuits électroniques?La séparation distincte de la base, de l'émetteur et du collecteur permet un contrôle précis de l'écoulement de courant, augmentant la capacité du transistor pour amplifier et changer de signaux.
Dans la configuration NPN:
• L'émetteur est légèrement dopé avec des électrons.
• La base, située entre l'émetteur et le collecteur, est très mince et légèrement dopée de trous.
• Le collecteur, fortement dopé avec des électrons, reçoit le courant de l'émetteur.
Un courant minimal à la base module un flux de courant plus important entre le collecteur et l'émetteur.Inversement, la configuration PNP fonctionne de manière similaire mais avec des polarités opposées pour les porteurs de charge.Les trous, au lieu d'électrons, sont les principaux porteurs de charge dans un transistor PNP.Comment la région de base mince influence-t-elle les performances du transistor?La région de base mince assure un transfert efficace des électrons (ou des trous) avec une recombinaison minimale, augmentant ainsi le gain et la vitesse de commutation du transistor.
Les transistors se composent de trois régions primaires: l'émetteur (E), la base (b) et le collecteur (c).Ces régions peuvent être organisées en configurations NPN ou PNP, ce qui entraîne deux jonctions PN.Les jonctions forment des connexions: l'une entre la base et l'émetteur, connu sous le nom de jonction émetteur (JE), et l'autre entre la base et le collectionneur, appelé la jonction collector (JC).Le symbole du transistor comprend une flèche indiquant la direction d'écoulement de courant lorsque la jonction de l'émetteur est biaisée positivement;Extérieur pour NPN et vers l'intérieur pour PNP.
La région de l'émetteur est fortement dopée pour fournir une forte concentration de porteurs de charge, garantissant une injection notable de porteurs dans la base.La question se pose: pourquoi le dopage lourd dans l'émetteur est-il nécessaire?Il assure principalement un approvisionnement abondant de transporteurs, ce qui est un must pour le fonctionnement du transistor.
En contraste frappant, la base est légèrement dopée et remarquablement mince.Cette minceur permet un contrôle efficace sur le nombre de transporteurs atteignant le collecteur.Pourquoi le niveau de dopage et l'épaisseur de la base sont-ils si méticuleusement contrôlés?Il s'avère qu'une base mince et légèrement dopée garantit que seul un petit nombre de porteurs se recombinent avant d'atteindre le collecteur, sérieux pour les propriétés d'amplification du transistor.Fait intéressant, le taux de recombinaison des porteurs minoritaires dans la base est un déterminant du gain actuel du transistor - un paramètre examiné dans l'amplification du signal et les applications de commutation.
La région du collecteur est modérément dopée et généralement la plus grande parmi les trois, conçue pour gérer les porteurs de charge collectés et dissiper efficacement la chaleur.Il vaut la peine de réfléchir: comment le collecteur gère-t-il la chaleur?La taille et le niveau de dopage contribuent à la dissipation de la chaleur, permettant au transistor de fonctionner de manière fiable même dans des conditions de courant substantielles.
Dans une disposition NPN, lorsque la jonction de base d'émetteur est biaisée, les électrons sont injectés de l'émetteur dans la base.Ces électrons se diffusent ensuite à travers la base vers la jonction collectrice.Si la jonction collector-base est polarisée, la plupart des électrons sont balayés dans le collecteur, créant la caractéristique de flux actuelle d'un transistor NPN.Mais comment ce mouvement d'électrons influence-t-il les performances du transistor?La réponse réside dans l'injection et la collecte efficaces des porteurs, régie par les niveaux de dopage de la région et les biais appliqués.
Les transistors, éléments requis dans l'électronique moderne, dérivent leur fonctionnalité des matériaux semi-conducteurs comme le germanium et le silicium.Pourquoi ces matériaux sont-ils choisis exactement?Eh bien, leurs propriétés de conduction efficaces jouent un rôle notable.Les transistors à base de silicium, disponibles dans les configurations NPN et PNP, dominent le marché en raison de la disponibilité généralisée du silicium et de la stabilité thermique exceptionnelle, ce qui améliore leur fiabilité.
L'avènement du silicium en tant que matériau fondamental a considérablement transformé l'industrie de l'électronique, principalement parce qu'il forme des oxydes stables et des jonctions robustes.Alors que le germanium trouve toujours une utilisation occasionnelle, la vaste gamme de températures de fonctionnement du Silicon et les caractéristiques électriques supérieures l'ont largement éclipsée.
Les transistors NPN sont constitués d'une couche de semi-conducteur de type P pris en sandwich entre deux couches de type N.Qu'est-ce qui rend cette configuration spéciale?Les électrons sont les principaux porteurs de charge, conduisant à de meilleures performances dans les applications de commutation à grande vitesse.Les ingénieurs préfèrent souvent les transistors NPN dans des circuits à haute fréquence.
Inversement, les transistors PNP disposent d'une couche de type N flanquée de deux couches de type P.Ici, les trous sont les principaux porteurs de charge, ce qui rend les transistors PNP idéaux pour les applications à basse fréquence et analogiques.Bien qu'ils soient plus lents que les variantes NPN, les transistors PNP jouent un rôle requis dans de nombreux scénarios d'amplification de puissance.
Malgré les différences de matériaux et de polarité, les transistors NPN et PNP adhèrent aux mêmes principes primitifs.Mais qu'est-ce qui régit exactement leur opération?Au cœur, les transistors contrôlent le courant de courant à travers un canal (le chemin collecteur-émitte) via un courant d'entrée mineur (la base).Cette capacité permet aux transistors de changer et amplifier efficacement les signaux.
• Débit actuel et contrôle - La capacité du transistor à moduler les signaux électriques résulte de la physique des semi-conducteurs et du comportement de la jonction.En appliquant un petit courant d'entrée à la base, on peut contrôler un courant considérablement plus grand entre le collecteur et l'émetteur.Comment cela a-t-il un impact sur le traitement du signal?Cette fonction d'amplification actuelle est requise.Remarque technique: Comprendre le comportement des porteurs de charge et les propriétés de jonction dans les transistors est nécessaire pour concevoir des circuits électroniques efficaces.
• Amplification du signal - Les transistors excellent dans l'amplification des signaux électriques faibles.En exploitant les propriétés de jonction semi-conducteurs, un transistor peut amplifier un signal d'entrée minute à la base pour donner une sortie particulièrement plus forte entre le collecteur et l'émetteur.Cette caractéristique est nécessaire dans l'audio, la radio et d'autres dispositifs d'amplification.Remarque technique: L'amplification efficace du transistor nécessite une tension et un contrôle de courant précis à la base pour éviter la saturation et obtenir une amplification linéaire.
Les transistors peuvent fonctionner dans trois états distincts: coupure, amplification et saturation.Une compréhension nuancée de ces états peut notamment améliorer l'efficacité des transistors dans diverses applications électroniques.
À l'état de coupure, la tension de jonction émetteur (UBE) tombe en dessous du seuil de 0,6-0,7 V.Mais pourquoi cette tension insuffisante empêche-t-elle le flux de courant à travers le transistor?La raison réside dans l'alignement inapproprié des porteurs de charge qui arrête le débit d'électrons.L'expérience démontre que cet état agit effectivement comme un commutateur ouvert, ce qui le rend très utile dans les circuits numériques pour les opérations binaires.Dans les systèmes numériques, l'absence de courant est délibérément utilisée pour coder les valeurs binaires, soulignant ainsi son rôle décisif.
Pendant l'état d'amplification, un équilibre délicat est obtenu grâce à un biais approprié.En appliquant un biais avant à l'émetteur et un biais inversé au collecteur, le transistor maintient un flux de courant contrôlé, lui permettant d'amplifier les signaux.L'amplification du signal dépend-elle uniquement du courant de base, cependant?L'ajustement du courant de base influence directement la tension collector-émetteur, modulant ainsi le courant.Les expériences sur le terrain soulignent le rôle grave de cet État dans les applications telles que l'amplification audio et la communication RF, où l'intégrité du signal et l'amplification gagnent une importance majeure.Les observations indiquent que le contrôle précis et la modulation du courant sont primaires pour atteindre les niveaux d'amplification souhaités.
À mesure que le courant de base (IB) augmente davantage dans l'état de saturation, le courant du collecteur (IC) atteint un plateau et ne monte pas sensiblement.Curieusement, le transistor de cet état imite un interrupteur fermé avec une résistance interne minimale, facilitant ainsi le flux de courant maximal.Les pratiques de l'industrie ont démontré que l'utilité de l'état de saturation dans les applications de commutation, où un fonctionnement fiable avec une baisse de tension minimale est un must.Cet état profite à l'électronique de puissance, à élever l'efficacité du circuit et à stabilité en minimisant les pertes résistives.
La saisie du fonctionnement des transistors NPN et PNP constitue une compréhension fondamentale de la technologie des semi-conducteurs.Pour illustrer clairement ce processus, plongeons plus profondément dans le fonctionnement d'un transistor NPN comme exemple principal.
Dans le stade initial, le biais avant de la jonction émetteur propulse les électrons de l'émetteur dans la région de base.Ce biais avant diminue la barrière potentielle, facilitant le flux libre d'électrons de l'émetteur fortement dopé dans la base légèrement dopée.Ce débit d'électrons génère le courant d'électrons.Quelles sont les implications d'un courant de trou négligeable dans ce contexte?Le courant de trou minimal assure un débit d'électrons prédominant, entraînant un transfert de courant efficace.
Une fois que les électrons entrent dans la base, leur processus de diffusion commence.Compte tenu de la nature mince et légèrement dopée de la base, seuls quelques électrons se recombinent avec des trous pour former le courant de base.Comment ce taux de recombinaison a-t-il un impact sur l'efficacité du transistor?La minimisation de la recombinaison d'électrons optimise l'efficacité du transistor en permettant à la plupart des électrons de se déplacer vers le collecteur.Ces caractéristiques mettent en évidence l'importance grave de la largeur de base et des niveaux de dopage pour influencer les performances des transistors.
Dans l'étape de finition, la jonction de collection biaisée inverse génère un champ électrique fort, tirant des électrons de la base à la région collective.Ce mouvement constitue le courant de collecteur.Comment le biais inverse affecte-t-il l'accumulation d'électrons?Le biais inverse balaie efficacement les électrons à travers la jonction, réduisant l'accumulation d'électrons dans la base et augmentant l'efficacité du collecteur.
