Motor électroniquement commune (ECM): Qu'est-ce que c'est et comment cela fonctionne?

Les moteurs à bord électronique (ECMS) sont connus pour leur efficacité, leur longévité et leur contrôle, ce qui les rend idéaux pour les besoins d'aujourd'hui.Cet article décomposera le fonctionnement des ECM, en regardant leurs pièces, comment ils fonctionnent et les avantages qu'ils offrent, en particulier dans les systèmes de chauffage, de ventilation et de climatisation (CVC).La compréhension des ECM vous aide à voir pourquoi ces moteurs deviennent plus populaires dans les paramètres qui apprécient la réduction de l'énergie et les performances élevées.

Catalogue

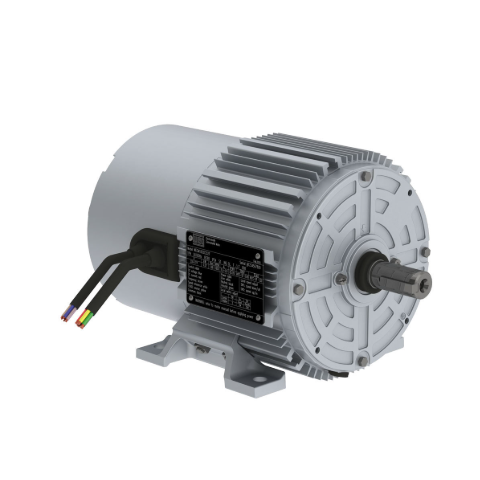

Présentation électronique du moteur commune (ECM)

Un moteur commune électronique (ECM) est un moteur CC sans balais conçu pour une efficacité élevée et un contrôle de vitesse précis.Il intègre des commandes électroniques intégrées pour réguler les performances et réduire la consommation d'énergie.Contrairement aux moteurs à induction traditionnels, les ECM ne dépendent pas de pinceaux ou de commutateurs mécaniques, ce qui élimine l'usure liée à la friction et améliore la durabilité.Un ECM fonctionne en utilisant trois composants principaux:

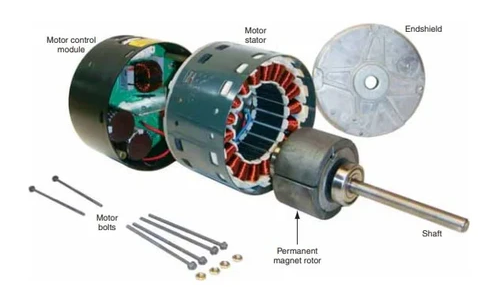

Figure 2. Composants de base d'un ECM

Module de commande du moteur

Le module de commande du moteur est un circuit électronique qui régit le fonctionnement du moteur.Il convertit la puissance CA monophasée standard en puissance CC triphasée, permettant des performances plus lisses et plus efficaces.Ce module surveille en permanence les conditions du système et ajuste la vitesse et le couple du moteur en réalité.Cela garantit une consommation d'énergie optimale, réduit les pertes de puissance inutiles et prolonge la durée de vie du moteur.

De plus, le module de contrôle intègre les capteurs et le micrologiciel qui améliorent la fonctionnalité du moteur.Des fonctionnalités telles que le contrôle de vitesse adaptative, les mécanismes de démarrage en douceur et les ajustements de charge intelligents permettent aux ECM de répondre dynamiquement aux changements de demande.Ces capacités rendent les ECMS principalement utiles dans les applications nécessitant un contrôle moteur précis et efficace.

Stator

Le stator est la partie stationnaire du moteur, responsable de la génération du champ magnétique rotatif qui entraîne le rotor.Il se compose de bobines de cuivre soigneusement enroulées disposées dans un modèle spécifique.La façon dont ces enroulements sont configurés influencent directement l'efficacité du moteur, la puissance de sortie et la capacité de gérer différentes charges.

Étant donné que le champ magnétique du stator interagit avec les aimants permanents du rotor, sa conception joue un rôle majeur dans la détermination des caractéristiques du couple du moteur.Des statistiques bien conçues contribuent à un fonctionnement plus fluide, à une consommation d'énergie plus faible et à une amélioration des performances globales.

Rotor aimant permanent

Le rotor est le composant rotatif du moteur, intégré à des aimants permanents à haute résistance.Au fur et à mesure que le champ magnétique du stator change, il fait tourner le rotor, générant un mouvement.Étant donné que les ECM utilisent des aimants permanents au lieu de s'appuyer sur l'induction électromagnétique, ils fonctionnent avec une plus grande efficacité de couple et un déchet d'énergie minimal.

Un avantage clé de l'ECMS est l'absence de «glissement», un problème commun dans les moteurs à induction traditionnels où le rotor est à la traîne du champ magnétique.Sans glissement, les ECMS fournissent une réponse plus précise aux demandes de vitesse et de couple, ce qui les rend idéales pour les applications qui nécessitent des performances cohérentes et une efficacité énergétique.

Structure et fonction de la carte de circuit imprimé ECM

Dans un système HVAC, la carte de circuit imprimé ECM (moteur à commutation électronique) agit comme le centre de contrôle, gérant le flux d'air, la réactivité du système et le fonctionnement du moteur.Il sert de point de connexion pour les composants clés tels que les capteurs, les relais et les voies de communication qui régulent le chauffage, le refroidissement et la ventilation.En traitant en continu les entrées réelles du système, la carte assure un contrôle moteur précis, l'optimisation de l'efficacité et l'adaptation aux conditions environnementales changeantes et aux demandes du système.

L'une des fonctions les plus importantes de la carte de circulation ECM consiste à régler la vitesse du moteur et le flux d'air pour maintenir les performances du système équilibré.Contrairement aux moteurs conventionnels, qui fonctionnent à des vitesses fixes, les ECMs s'ajustent dynamiquement.La carte de circuit imprimé dicte ces ajustements en fonction des paramètres programmés, permettant des transitions plus lisses, une consommation d'énergie réduite et un fonctionnement plus silencieux.

Une caractéristique déterminante des cartes de circuits imprimées ECM est leurs paramètres personnalisables, contrôlés à travers des interrupteurs DIP et des épingles de cavalier.Ces composants petits mais nécessaires vous permettent de ramener les paramètres de clé, tels que:

• Profils de vitesse du moteur - Dicte comment le moteur s'accumule de haut en bas pendant le fonctionnement.

• Taux de montée en puissance et de décélération - contrôle la rapidité ou progressivement du moteur atteint sa vitesse cible.

• Modes de fonctionnement du système - Ajuste les paramètres basés sur des configurations HVAC spécifiques, telles que le couple constant ou le flux d'air constant.

Vous devez configurer ces paramètres précisément en fonction des spécifications.Les paramètres de commutation de DIP incorrects peuvent entraîner des problèmes tels que des déséquilibres de flux d'air, un bruit excessif, une consommation d'énergie inefficace ou même une défaillance moteur prématurée.Avant d'ajuster ces paramètres, vous pouvez vous assurer que les valeurs programmées s'alignent sur les exigences du système.

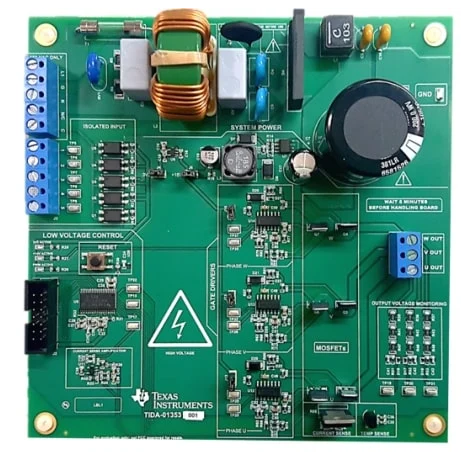

Figure 3. Circuit Circuit Board

L'image présente une carte de circuit imprimé ECM standard, mettant en évidence des éléments de base qui contribuent aux performances du système:

• Modules de régulation de puissance - stabiliser la tension pour les circuits de contrôle, empêchant les fluctuations qui pourraient perturber le fonctionnement du moteur.

• Relais à courant élevé - Gérer les transitions entre les modes de chauffage et de refroidissement, en assurant une commutation transparente.

• Logique de contrôle intégrée - traite la rétroaction du capteur en réalité pour régler le flux d'air et maintenir un climat cohérent.

• Boraux et connecteurs - Fournir des points de câblage structurés pour les connexions d'entrée et de sortie, de simplifier l'installation et le dépannage.

Chaque composant est stratégiquement positionné pour minimiser l'accumulation de chaleur, réduire les interférences de bruit électrique et faciliter un service et une maintenance efficaces.

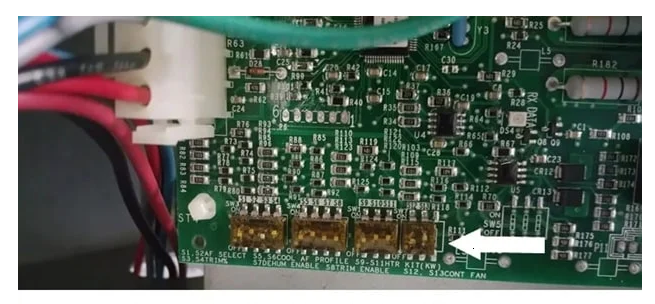

Figure 4. Circuit montrant les interrupteurs de pendage

La deuxième image fournit une vue rapprochée de la banque de commutateurs DIP et des principaux points de réglage pour optimiser les performances du système.Ces commutateurs miniatures agissent comme des sélecteurs binaires, influençant les paramètres tels que:

• Courbes de couple de moteur - Ajustez la façon dont le moteur réagit à des charges et des conditions de pression variables.

• Compensation de pression statique - Modifie le comportement du flux d'air basé sur la résistance aux conduits.

• Caractéristiques de réponse des soufflants - contrôle comment la vitesse du ventilateur s'adapte aux changements de la demande de température.

Par exemple, si un système HVAC dessert un réseau de canal plus grand nécessitant un flux d'air plus élevé, vous pouvez ajuster les commutateurs DIP pour augmenter la limite de régime maximale de l'ECM.D'un autre côté, dans un système avec des conduits restrictifs, la baisse des paramètres du débit d'air empêche la surespression et la consommation d'énergie inutile.

Étant donné que même une seule position de commutateur de DIP incorrect peut perturber les performances du système, vous devez vérifier attentivement les paramètres.Les commutateurs mal alignés peuvent provoquer un contrôle de température erratique, un fonctionnement incohérent de souffleur ou une usure excessive sur le moteur.Pendant l'entretien, les modifications des configurations de commutation DIP doivent être effectuées avec une compréhension complète des exigences du système pour éviter les problèmes opérationnels involontaires.

Comprendre les modules et modules de contrôle ECM

Les moteurs à bord électronique (ECMS) combinent un moteur à haute efficacité avec un module de contrôle avancé qui gère activement la conversion de puissance et la régulation de la vitesse.Contrairement aux moteurs conventionnels, qui s'exécutent simplement sur la tension AC fournie, l'ECMS ajuste en continu leur entrée électrique pour optimiser les performances, assurant un contrôle précis et une efficacité énergétique.

Processus de conversion de puissance

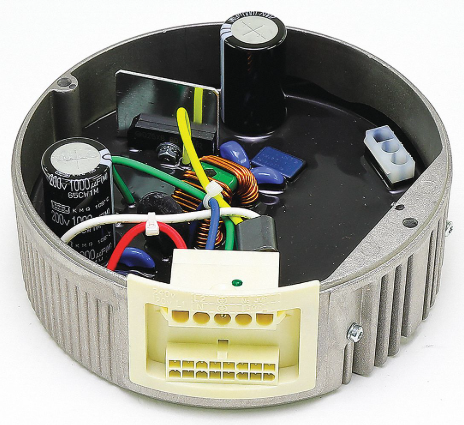

Figure 5. Module de commande

Comme le montre l'image, le module de commande ECM transforme la puissance AC monophasée de 120 V ou 240 V en une forme régulée adaptée à un fonctionnement moteur efficace.Cette conversion se déroule en trois étapes clés:

• AC à DC Rectification - Un pont à diode convertit le courant alternatif (AC) en courant direct (DC), formant les bases de la livraison de puissance contrôlée.

• Règlement sur les bus DC - Les condensateurs lissent et stabilisent la tension CC rectifiée, empêchant les fluctuations qui pourraient affecter les performances du moteur.

• Commutateur d'onduleur - Le module de contrôle utilise la modulation de largeur d'impulsion (PWM) pour créer des formes d'onde CC triphasées, qui dynamisent les enroulements du moteur avec une synchronisation précise.

Ce processus permet à l'ECMS de fonctionner avec une efficacité beaucoup plus grande par rapport aux moteurs de condensateur divisé permanents traditionnels (PSC), qui fonctionnent directement à une fréquence CA fixe sans modulation.

Conception physique et intégration

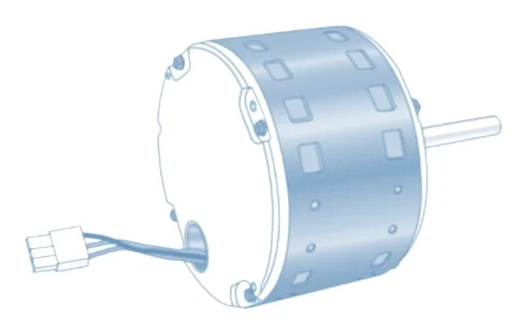

Figure 6. Moteur CC triphasé

À l'extérieur, un moteur ECM ressemble à un moteur standard mais a une section arrière étendue, comme indiqué dans l'image.Cette longueur supplémentaire abrite le module de commande électronique, éliminant le besoin d'un contrôleur de moteur externe.L'intégration de l'électronique d'alimentation dans le moteur lui-même simplifie l'installation, améliore la compacité du système et réduit le risque d'erreurs de câblage.

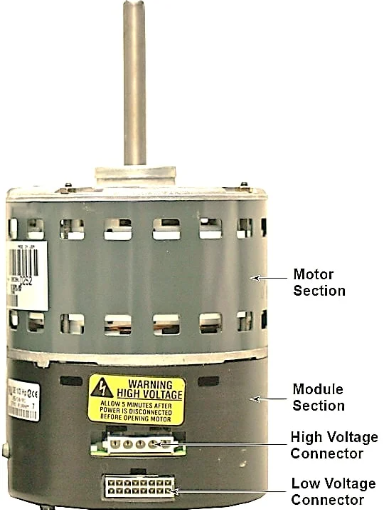

Figure 7. Section du module

Une vue détaillée dans l'image met en évidence le câblage et la disposition opérationnels de l'ECM.Le module de commande a deux interfaces de connexion principales:

• Connecteur d'entrée haute tension - Reçoit la puissance primaire (120 V ou 240 V).

• Connecteur de commande basse tension - Accepte les signaux de contrôle externes, tels que les réglages de vitesse d'un thermostat ou d'un système d'automatisation du bâtiment.

La section inférieure de l'ensemble du moteur contient l'interface de câblage qui relie l'électronique de commande aux enroulements du moteur, tandis que la section supérieure abrite les composants rotatifs.

Le module de commande ECM fait plus que convertir la puissance AC en DC triphasé - il ajuste activement la vitesse du moteur et le couple en fonction de la demande.Les moteurs PSC traditionnels sont limités par la fréquence de puissance fixe de 60 Hz, mais les ECM utilisent les principes du lecteur de fréquence variable (VFD) pour atteindre un contrôle de vitesse dynamique.

L'un des plus grands avantages de la technologie ECM est sa capacité à moduler la vitesse plutôt que de fonctionner en continu à pleine puissance.Le module de commande le réalise en ajustant la fréquence de commutation PWM:

• Fréquence inférieure → RPM réduit - Lorsque la demande du flux d'air diminue, le module ralentit le moteur, réduisant la consommation d'énergie.

• Fréquence plus élevée → RPM accrue - Dans des conditions de charge lourde, le module augmente la vitesse du moteur pour fournir plus de flux d'air et de couple.

Cet ajustement de vitesse dynamique garantit que les ECMS ne consomment que l'énergie nécessaire à tout moment, entraînant des gains d'efficacité substantiels, en particulier dans les systèmes de CVC où les exigences de flux d'air fluctuent tout au long de la journée.

Pourquoi les ECM deviennent le choix préféré?

Les moteurs à bord électronique (ECMS) remplacent rapidement les technologies motrices traditionnelles en raison de leur efficacité plus élevée, de leurs capacités de contrôle précises et de leur fiabilité à long terme.Contrairement aux moteurs permanents des condensateurs divisés (PSC), qui fonctionnent à des vitesses fixes avec une efficacité limitée (~ 60%), les ECM peuvent atteindre des niveaux d'efficacité allant jusqu'à 80%.Cette amélioration réduit la consommation d'énergie, réduit les coûts d'exploitation et améliore les performances du système, faisant de l'ECMS le choix supérieur pour les applications modernes.

Efficacité plus élevée et économies d'énergie

Les ECMs modulent leur vitesse et leur couple en fonction des exigences du système en temps réel, garantissant qu'ils n'utilisent que la puissance requise.Les moteurs PSC, en revanche, fonctionnent à une vitesse constante, quelle que soit la demande, conduisant à une consommation d'énergie inutile dans des conditions de faible charge.En ajustant automatiquement la puissance, les ECM sont idéaux pour les applications à chargement variable telles que les systèmes HVAC, où les besoins en flux d'air ont fluctué tout au long de la journée.

Émission de chaleur plus faible pour une longévité du système améliorée

Étant donné que les ECMS ne consomment que la puissance requise pour la charge de courant, elles fonctionnent à des températures plus basses par rapport aux moteurs PSC.La réduction de la production de chaleur minimise la contrainte thermique sur les enroulements du moteur et empêche l'excès de chaleur d'entrer dans l'air circulant du système.Dans les applications de refroidissement du CVC, les températures du moteur plus basses aident à maintenir l'efficacité globale du système et à prévenir la surchauffe des composants à proximité.

Contrôle de l'humidité et optimisation du confort

Les ECMS permettent une régulation précise du flux d'air, ce qui améliore la déshumidification pendant les cycles de refroidissement.Même après la sortie du compresseur, un ECM peut continuer à fonctionner à une vitesse inférieure, permettant au système d'extraire plus d'humidité de l'air.Cette caractéristique maintient des conditions intérieures confortables tout en améliorant l'efficacité énergétique.

Technologie de démarrage pour une contrainte électrique et mécanique réduite

Les moteurs PSC traditionnels dessinent un grand courant d'errus au démarrage, ce qui peut provoquer des chutes de tension et une contrainte sur les composants électriques.Les ECMs présentent des fonctionnalités de démarrage soft, augmentant progressivement jusqu'à la vitesse cible.Cela réduit le tirage au courant initial, empêchant des surtensions de puissance soudaines.Usurez-vous sur des composants mécaniques, tels que les ceintures, les roulements et les roues de souffleur.Le bruit électrique et les lumières vacillantes sont des problèmes courants dans les systèmes avec des courants à forte déroutage.

Durée de vie des composants prolongés et maintenance réduite

Les ECM utilisent les roulements à billes scellés au lieu des roulements à manches, améliorant la durabilité et réduisant le besoin de lubrification et d'entretien.Leur conception sans balais élimine l'usure associée aux commutateurs mécaniques, un point de défaillance commun dans les moteurs traditionnels.Le module de contrôle électronique protège contre les fluctuations de tension, empêchant la défaillance prématurée dans les applications exigeantes.

Contrôle de vitesse adaptative pour le chauffage et le refroidissement optimisés

Les ECM fonctionnent sur une large plage de vitesse, permettant des ajustements précis dans les cycles de chauffage et de refroidissement.Dans les applications de chauffage, le moteur peut progressivement augmenter le flux d'air, empêchant les brouillons froids au démarrage.Dans les applications de refroidissement, l'ECM peut ralentir le flux d'air, améliorer l'efficacité des bobines et maximiser l'élimination de l'humidité.Il en résulte un meilleur confort, une réduction de l'humidité et un contrôle de température plus efficace.

Filtration d'air améliorée et qualité de l'air intérieur (IAQ)

En contrôlant la vitesse du ventilateur en fonction de la demande, l'ECMS augmente l'efficacité du filtre à air.Le flux d'air continu plus lent permet à plus d'air de passer à travers des filtres sans turbulence excessive, améliorant l'efficacité de filtration.Ce processus capture plus de contaminants en suspension dans l'air, améliore la qualité de l'air intérieur et prolonge la durée de vie du filtre.

Considérations de sécurité lors de la gestion des moteurs ECM

Travailler avec des moteurs commués électroniquement (ECMS) nécessite des précautions de sécurité strictes pour empêcher les chocs électriques, les dommages aux équipements et les défaillances inattendues du système.Contrairement aux moteurs conventionnels, les ECM intègrent des condensateurs à haute tension et une électronique de puissance avancée qui peut conserver une charge électrique même après la déconnexion de l'alimentation.La mauvaise gestion de ces composants peut entraîner un choc électrique, une défaillance du module de contrôle et des risques d'éclair à l'arc.

Suivre les procédures de sécurité appropriées minimise les risques et assure un entretien et un dépannage sûr.Les étapes ci-dessous décrivent les précautions de base que vous devez suivre lorsque vous travaillez avec ECMS.

• Débrancher l'alimentation au niveau principal de la déconnexion : Éteignez toujours l'alimentation à l'interrupteur de déconnexion principale avant de desservir un ECM.Ne comptez pas sur l'interrupteur de la porte du ventilateur en tant que déconnexion de sécurité - il est conçu pour le contrôle du système, pas pour assurer votre sécurité.L'ouverture et la fermeture à plusieurs reprises de l'interrupteur de la porte du ventilateur pendant la charge peuvent provoquer un arc électrique, qui peut dégrader le contacteur ou entraîner une défaillance du commutateur au fil du temps.

• Vérifiez que le pouvoir est entièrement désactivé: Avant de toucher les composants ECM, utilisez un voltmètre ou un multimètre pour confirmer qu'aucune tension n'est présente aux bornes du moteur.Vérifiez à la fois la tension de ligne et la tension de commande pour vous assurer que toutes les sources électriques sont correctement déconnectées.

• Décharge de l'énergie stockée pour prévenir les risques de choc: Les ECM contiennent des condensateurs qui stockent une énergie à haute tension, même après que l'alimentation a été désactivée.Pour décharger en toute sécurité l'énergie résiduelle, utilisez un outil de décharge isolée et évalué par la résistance pour libérer lentement la charge stockée.Évitez de court-circuiter directement le fil d'alimentation au sol, car cela peut endommager les composants du circuit.Attendez au moins 5 à 10 minutes après la déconnexion de l'énergie pour permettre aux condensateurs de se décharger complètement.

• Évitez le contact avec les circuits ECM tout en puisant: Contrairement aux moteurs permanents des condensateurs divisés (PSC), les ECM sont contrôlés par le microprocesseur et incluent des circuits sensibles basse tension aux côtés de l'électronique de commutation haute puissance.Évitez de toucher des traces de cartes de circuits imprimées, des joints de soudure ou des bornes MOSFET pendant que l'unité est alimentée.Le contact accidentel peut entraîner des dommages à la décharge électrostatique (ESD), qui peuvent perturber la fonction du microprocesseur.L'exposition à des impulsions de commutation à haute tension crée un grave risque électrique.

• Suivez les procédures de diagnostic et de manutention recommandées: De nombreux ECM incluent des indicateurs LED de diagnostic intégrés qui affichent l'état opérationnel ou les codes d'erreur.Avant de dépanner, vérifiez ces indicateurs pour les messages d'erreur possibles.Lors du retrait ou du remplacement d'un moteur ECM, gérez le module de commande avec soin - un impact soudain ou une manipulation rugueuse peut provoquer des fractures internes de PCB.Stockez les composants ECM dans l'emballage ESD-SAFE pour éviter les dommages statiques.

Optimisation de la conception du moteur ECM

Les moteurs à bord électronique (ECMS) sont conçus dans deux configurations primaires: le rotor interne et le rotor externe.Chaque conception présente des avantages uniques basés sur les contraintes d'espace, l'intégration mécanique et les besoins de performances.Comprendre ces différences aide à sélectionner le bon moteur pour une application spécifique.

ECMS du rotor interne

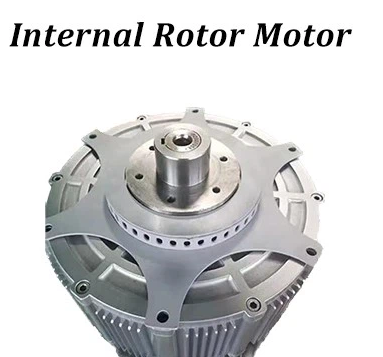

Figure 8. ECMS du rotor interne

Dans une conception de rotor interne, le rotor est positionné à l'intérieur du stator, ce qui signifie que le champ électromagnétique produit par le stator entraîne directement le mouvement du rotor.Cette configuration est couramment utilisée dans les systèmes qui nécessitent un contrôle de couple précis et une consommation d'énergie efficace.

Le mouvement du rotor est transféré à travers un arbre central, ce qui rend cette conception idéale pour les applications qui nécessitent un couplage direct à une charge mécanique.Cette configuration garantit une livraison de couple cohérente, qui est utile pour des systèmes comme les moteurs de souffleurs HVAC, les compresseurs de réfrigération et les pompes.

Les ECM des rotors internes maintiennent une inertie rotationnelle précise, permettant des ajustements de vitesse lisses et efficaces en réponse aux exigences du système.Cette efficacité est particulièrement bénéfique dans les systèmes de CVC et de réfrigération, où les moteurs ajustent fréquemment les vitesses pour optimiser le flux d'air et la consommation d'énergie.La conception du rotor fermé réduit l'usure mécanique, conduisant à une durée de vie opérationnelle plus longue et à des exigences d'entretien plus faibles.Il est couramment utilisé dans les moteurs de souffleurs HVAC, les compresseurs de réfrigération et les systèmes de pompe.

ECMS rotor externe

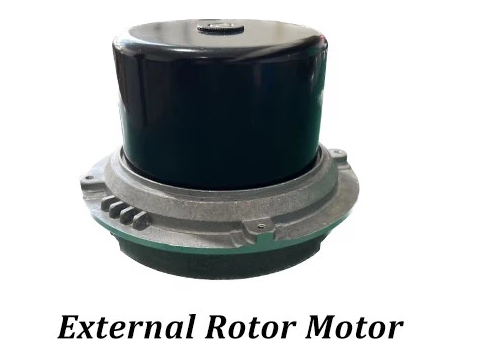

Figure 9. ECMS rotor externe

Dans une conception de rotor externe, le rotor entoure le stator, ce qui signifie que le boîtier extérieur du moteur tourne au lieu d'un arbre interne.Cette conception est privilégiée dans les systèmes de ventilateurs et de ventilation, où le fonctionnement à entraînement direct améliore l'efficacité et l'aérodynamique.

Étant donné que l'ensemble du rotor se déplace, il élimine le besoin d'un arbre de sortie séparé.Cela permet le montage direct des trousons de ventilateurs ou des assemblages de ventilateurs, simplifiant la conception du système et améliorant le transfert d'énergie.Les ECM des rotors externes ont une conception intégrée, ce qui les rend plus légères et plus compactes que les moteurs de rotor internes.Cela les rend idéaux pour les applications où l'espace est limité et un moteur rationalisé et autonome est requis.

En intégrant directement avec les lames de ventilateur, les ECM des rotors externes améliorent l'efficacité du débit d'air et réduisent les pertes mécaniques.Cela les rend très efficaces dans les applications de ventilation et de refroidissement où une régulation constante du flux d'air est nécessaire.Il est couramment utilisé dans les ventilateurs axiaux, les souffleurs radiaux et les unités de refroidissement.

Conclusion

Les moteurs à bord électronique (ECMS) sont un choix remarquable dans la technologie motrice en raison de leur excellente efficacité, de leur contrôle amélioré et de leur durée de vie plus longue.Comme nous l'avons exploré, les ECM apportent de nombreux avantages par rapport aux moteurs traditionnels.Il s'agit notamment d'utiliser moins d'énergie, de produire moins de chaleur et de pouvoir ajuster leur vitesse et leur puissance précisément en fonction de ce dont le système a besoin.Leur utilisation croissante dans différents secteurs montre à quel point ils améliorent les performances et réduisent l'impact environnemental.

Questions fréquemment posées [FAQ]

1. Les moteurs ECM ont-ils besoin de débutants?

Non, les moteurs communes électroniquement (ECM) ne nécessitent pas de démarreurs.Les ECMs intègrent un module de contrôle qui gère la séquence de démarrage électroniquement, ce qui élimine le besoin de composants de départ supplémentaires comme ceux utilisés dans les moteurs AC traditionnels.

2. Quelle est l'échec le plus courant des moteurs ECM?

La défaillance la plus courante dans les moteurs ECM est généralement liée au module de contrôle.Les surtensions électriques, les mauvaises connexions ou l'humidité peuvent entraîner des échecs dans l'électronique qui contrôlent le moteur, perturbant sa fonctionnalité.

3. Les moteurs ECM sont-ils fiables?

Oui, les moteurs ECM sont généralement fiables.Ils sont conçus avec moins de pièces mécaniques et fonctionnent en utilisant le contrôle électronique, ce qui améliore leur efficacité et réduit l'usure.Cependant, leur fiabilité peut être compromise si les composants électroniques sont exposés à des facteurs tels que des surtensions de puissance ou une surchauffe.

4. Qu'est-ce qui tue un moteur ECM?

Plusieurs facteurs peuvent entraîner la défaillance d'un moteur ECM, notamment des surtensions électriques, une surchauffe et de mauvaises pratiques d'entretien.Les surtensions électriques peuvent endommager l'électronique du moteur, une surchauffe peut se produire si le moteur est dans une zone mal ventilée et que la négligence de l'entretien régulier peut entraîner une usure prématurée.

5. Les moteurs ECM durent-ils plus longtemps?

Les moteurs ECM peuvent durer plus longtemps que les moteurs traditionnels en raison de leur fonctionnement efficace et de leur contrainte mécanique réduite.Ils sont conçus pour ajuster leur vitesse aux exigences de charge, ce qui minimise le gaspillage énergétique et l'usure excessive.Cependant, leur durée de vie peut être affectée par l'environnement d'exploitation et les routines de maintenance.
