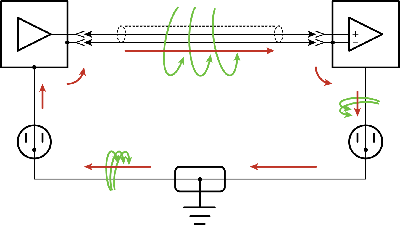

Problèmes de boucle de sol?Voici comment le réparer

Les boucles de sol peuvent provoquer du bruit, des interférences et même des dommages aux circuits électroniques.Ils se produisent lorsque plusieurs composants partagent une connexion à la terre d'une manière qui crée des chemins de courant involontaires.Cela peut entraîner des problèmes tels que la distorsion du signal, des systèmes audio forts et des performances instables.Heureusement, avec des techniques de mise à la terre appropriées, vous pouvez éliminer ces problèmes et assurer un fonctionnement fiable.Dans cet article, nous expliquerons ce que sont les boucles au sol, pourquoi elles se produisent et comment les réparer.

Catalogue

Comprendre les boucles de sol

Les boucles de sol se forment lorsque plusieurs composants dans un circuit partagent une connexion à la terre d'une manière qui crée des chemins de courant involontaires.Dans la conception de PCB et du circuit, les composants nécessitent un terrain commun pour fonctionner correctement.La meilleure approche consiste à utiliser un bus au sol un seul conducteur qui achemine toutes les connexions au sol à un point central.Cette méthode, comme illustrée dans Stan Gilibisco's Teach Yourself Yourself Electricity and Electronics, assure une ligne de terre continue pour tous les composants de l'image A.

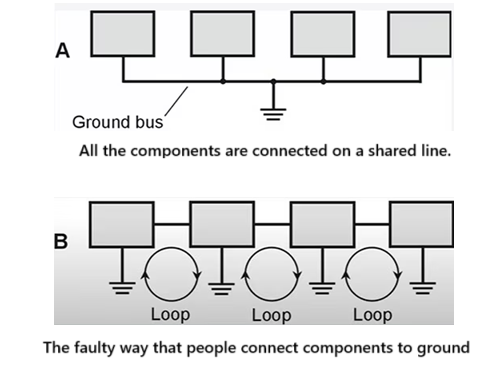

Figure 2. Comprendre les boucles de sol

Des problèmes surviennent lorsque les composants sont connectés en série le long de la connexion à la terre comme le montre l'image B. Cette configuration crée plusieurs chemins pour que le courant s'écoule dans et hors du sol à différents points, conduisant à un circuit en boucle fermée.Ces boucles peuvent provoquer des interactions électriques indésirables entre les composants.Par exemple, si un composant haute tension partage une masse avec un composant basse tension, le courant de fuite peut passer par le chemin de tension inférieur, les composants sensibles potentiellement dommageables.

Une analogie utile est un rond-point dans un système routier.Imaginez une autoroute construite pour des camions lourds fusionnant dans une intersection qui se connecte également à une route plus petite faite pour les véhicules légers.Alors que tous les véhicules partagent un accès, un grand camion pourrait prendre à tort la plus petite route, causant des dommages structurels.De même, les boucles de sol permettent aux courants involontaires de circuler à travers des composants sensibles, conduisant à des dysfonctionnements du circuit.

Figure 3. Boucles au sol dans un système routier

Dans la conception des PCB, les boucles de sol introduisent le bruit, les interférences du signal et les défaillances matérielles.Pour éviter ces problèmes, des techniques de mise à la terre soigneuses doivent être appliquées pour assurer un circuit libre stable et sans interférence.

Risques de boucles au sol

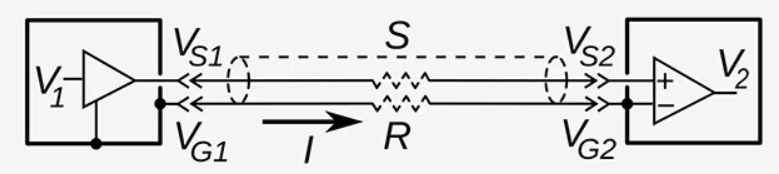

Figure 4. Risques et impact des boucles au sol

Le diagramme illustre comment les courants indésirables peuvent interférer avec les systèmes de communication électronique, entraînant un bruit et une dégradation du signal.Il représente deux amplificateurs reliés par une ligne de transmission, avec une résistance R et les sources de bruit S contribuant à la distorsion potentielle du signal.Sources de tension V_S1 et V_S2 représentent des interférences qui peuvent induire des courants circulants, tandis que les tensions de sol V_G1et V_G2 Mettez en évidence les problèmes de mise à la terre qui peuvent aggraver le problème.

Ces courants indésirables peuvent faire des ravages sur des composants coûteux, dégrader la qualité du signal et introduire des interférences dans le matériel de communication.Les courants circulants génèrent des champs magnétiques qui affectent les conducteurs à proximité, conduisant à des problèmes comme le "Hum" audible dans les haut-parleurs lorsqu'il n'est pas utilisé.Une telle interférence n'est pas seulement une gêne, mais peut être dangereuse pour les instruments de précision utilisés dans des domaines tels que la chirurgie et l'exploration spatiale, où même les perturbations mineures peuvent avoir des conséquences importantes.

Stratégies efficaces pour éliminer les boucles de sol

Utilisez une mise à la terre en un seul point -Connectez tous les composants à un terrain commun pour éviter plusieurs chemins de retour.

Isoler les connexions électriques -Utilisez des transformateurs, des optocoupleurs ou des alimentations isolées pour bloquer les courants indésirables.

Utilisez des lignes de signal équilibrées -La signalisation différentielle annule l'interférence, améliorant la clarté du signal dans les systèmes audio, de données et RF.

Suivez les meilleures pratiques de mise à la terre - Gardez les longueurs de conducteur courtes pour réduire l'impédance. Aver les boucles supplémentaires dans les dispositions de circuit. Utilisez les trajets de terre à faible résistance et le blindage approprié.

Assurer une mise à la terre appropriée dans les systèmes déséquilibrés -Chaque appareil ne doit avoir qu'une seule connexion à la terre directe via la Terre Mains ou un bouclier de câble de signal.

Vérifiez les résistances de soulève au sol -Vérifiez si un appareil a des résistances de levage de sol intégrées avant de la connecter à la terre.

Empêcher les chemins de terre indésirables dans les racks -Utilisez des supports en nylon pour éviter le contact métal-métal dans l'équipement monté sur rack.

Gardez les pistes de terre connectées -Ne jamais supprimer la Terre, car il compromet la sécurité et augmente le risque d'interférence.

Construire et tester par étapes -Assemblez les systèmes étape par étape, testant le bruit avant d'ajouter plus de composants.

Meilleures pratiques pour la prévention des boucles au sol

Utilisez le câblage à paire torsadé blindé - Aide à annuler les interférences externes et à améliorer l'intégrité du signal.

Utiliser des périphériques d'entrée / sortie isolés - Empêche le flux de courant indésirable et maintient la clarté du signal.

Planifier les dispositions de câblage - Évitez les boucles involontaires et exécutez des câbles blindés dans le conduit pour réduire les interférences.

Utiliser des motifs dédiés pour les capteurs - Chaque capteur doit avoir son propre fil de terre pour éviter la perturbation du signal.

Capteurs à distance au sol à un moment donné - terre uniquement au contrôleur pour éviter le bruit de plusieurs points de mise à la terre.

Câblage de bouclier correctement - Le câble de terre s'affronte à une extrémité (de préférence le contrôleur) pour éviter les boucles de terre.

Placer les alimentations près du contrôleur - minimise les différences de tension et évite les boucles de sol supplémentaires.

Conclusion

La prévention des boucles de sol est conduit à maintenir des circuits stables et sans bruit.L'utilisation de la mise à la terre en un point, de l'isolement électrique et des câbles blindés peut aider à éliminer les interférences et les courants indésirables.Que vous travailliez avec des équipements audio, des conceptions de PCB ou une électronique sensible, les techniques de mise à la terre appropriées amélioreront les performances et empêcheront les dysfonctionnements.Une stratégie de mise à la terre bien planifiée garantit un fonctionnement en douceur et une fiabilité à long terme.

Questions fréquemment posées [FAQ]

1. Les boucles de sol peuvent-elles causer des dommages permanents aux appareils électroniques?

Oui, les boucles de sol peuvent entraîner des déséquilibres de tension qui peuvent endommager les composants sensibles, en particulier dans les circuits avec des niveaux de tension mixte.Au fil du temps, le bruit et l'interférence excessifs peuvent dégrader les performances du circuit et raccourcir la durée de vie des composants.

2. Les boucles de sol affectent-elles uniquement les systèmes audio?

Non, les boucles au sol ont un impact sur tous les types de systèmes électroniques, y compris les commandes industrielles, les réseaux de communication de données, les dispositifs médicaux et l'électronique aérospatiale.Ils créent un bruit et une interférence indésirables dans n'importe quel circuit où plusieurs chemins de sol existent.

3. Pourquoi les boucles au sol provoquent-elles un bruit de colibri dans les systèmes audio?

Les boucles au sol créent des courants CA à basse fréquence qui interfèrent avec le signal audio, produisant un bourdonnement ou un bourdonnement persistant.Ceci est particulièrement visible dans les haut-parleurs et les amplificateurs, où le bruit électrique indésirable est amplifié avec le signal audio.

4. Puis-je réparer une boucle de terre en déconnectant le fil de terre?

Non, le retrait du fil de terre est dangereux et augmente le risque de choc électrique et de défaillance de l'équipement.Au lieu de cela, utilisez des techniques d'isolement comme les isolateurs de boucle de terre, la signalisation différentielle ou un schéma de mise à la terre correctement conçu pour briser la boucle.

5. Quel est le moyen le plus rapide de vérifier une boucle de sol?

La méthode la plus simple consiste à écouter le bruit (comme le hum dans un système audio) ou à mesurer les différences de tension entre les points de terre à l'aide d'un multimètre.Une différence de potentiel suggère un problème de boucle de sol.

7. Les boucles de sol affectent-elles les circuits numériques?

Oui, les boucles au sol peuvent introduire un bruit qui entraîne un comportement erratique dans les circuits numériques, provoquant la corruption des données, les erreurs de synchronisation et les défaillances de communication, en particulier dans les applications à grande vitesse ou de précision.

8. Y a-t-il une solution logicielle pour corriger le bruit de la boucle de sol?

Non, les boucles au sol sont un problème matériel.Bien que le traitement du signal numérique (DSP) puisse filtrer un peu de bruit, il n'éliminera pas la cause profonde.Le meilleur correctif est des techniques de mise à la terre et d'isolement appropriées.
