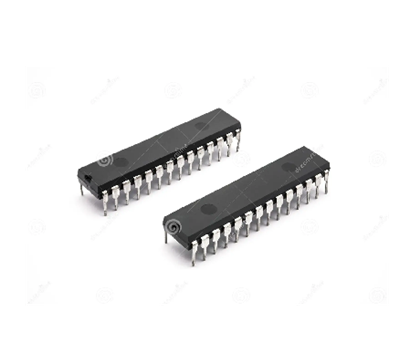

UN Double ensemble en ligne (DIP) est un format de logement standardisé pour les circuits intégrés (CI), communément appelé Package dil.Il a une forme rectangulaire avec deux rangées de broches métalliques espacées s'étendant vers l'extérieur de ses côtés plus longs.Ces épingles sont conçues pour un placement simple dans les sockets dip ou les circuits imprimés à travers un trous (PCB), établissant des connexions électriques fiables sans nécessiter de techniques de montage complexes.La disposition des broches uniforme facilite la conception de la carte de circuit imprimé, ce qui fait des pièces de trempette un bon choix pour les tests et la fabrication.Chaque composant DIP est désigné à l'aide d'une convention de dénomination numérique où le nombre total de broches suit le format "Dip N".Par exemple, un IC à 14 broches est étiqueté Dip14.Ce style d'emballage est fréquemment utilisé dans les circuits analogiques et numériques, en particulier dans les applications où les composants peuvent avoir besoin d'être insérés, supprimés ou remplacés sans repensage excessif.Sa compatibilité avec les configurations de socket améliore la capacité de service, tandis que l'option de montage à travers.
Le double emballage en ligne (DIP) est devenu la norme dominante de l'emballage de circuit intégré (IC) dans le 1970, bien avant que la technologie de montage de surface (SMT) ne soit largement adoptée.Sa conception comprend un boîtier en plastique ou en céramique rectangulaire contenant une matrice de semi-conducteurs, avec deux rangées parallèles d'épingles métalliques s'étendant vers l'extérieur.Ces épingles, appelées cadres de plomb, sont conçues pour une insertion facile dans les cartes de circuits imprimées (PCB) ou les prises de trempage, permettant des connexions électriques sécurisées sans avoir besoin de techniques de soudage complexes.
La fabrication d'un composant DIP comprend la connexion de minuscules fils entre la puce et le cadre métallique.Cette configuration aide à garder les signaux clairs et empêche le bruit indésirable.Une fois les fils attachés, le composant est recouvert d'un revêtement protecteur pour le protéger des dommages et de l'usure.Cette couche protectrice rend le composant fort, fiable et facile à produire en grande quantité à faible coût.L'emballage de DIP a commencé en 1964 lorsque Fairchild Semiconductor a créé le design.Il est rapidement devenu une caractéristique déterminante des premiers microprocesseurs et des circuits intégrés, solidifiant sa place dans l'histoire des semi-conducteurs.Un exemple de repère est l'Intel 8008, l'un des premiers microprocesseurs disponibles dans le commerce, qui a été logé dans un ensemble DIP.La forme distincte des composants de DIP précoce, avec leurs épingles à étendus extérieurs, a conduit à des comparaisons avec de petites araignées, ce qui les rend instantanément reconnaissables dans la technologie des semi-conducteurs classiques.
Au fur et à mesure que la technologie progressait, le package en ligne double rétractable (SDIP) est devenu une variation de DIP plus élevée, augmentant la densité des broches tout en maintenant la structure de DIP principale.Cette adaptation a permis une plus grande intégration de circuits dans des conceptions plus compactes tout en préservant la fiabilité du package traditionnel.
Le terme DIP est également utilisé pour décrire les commutateurs DIP, qui sont des commutateurs à fonctionnement manuellement pour régler les paramètres de configuration dans les appareils électroniques.Ces commutateurs ont des caractéristiques électriques distinctes:
• Vie électrique - Classé pour 2000 bascules dans les conditions de fonctionnement 24VDC et 25MA.
• Notes actuelles - COMMANCHÉ À UNIQUEMENT: 100mA, résiste à 50VDC.
- fréquemment commuté: 25mA, résiste 24VDC.
• Résistance aux contacts - Valeur initiale: ≤ 50mΩ.
- Valeur post-test: ≤ 100mΩ.
• Résistance à l'isolation - ≥ 100mΩ à 500 VDC.
• Résistance diélectrique - 500VAC pendant 1 minute.
• Capacité inter-pole - ≤ 5pf.
• Configuration du circuit de commutation - Types à contact unique, tels que DS (S) et DP (L).

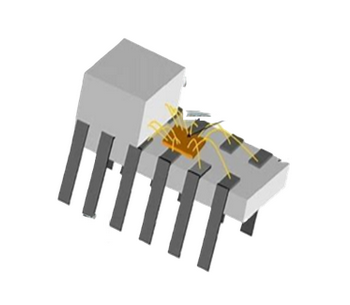

Cadre de plomb - est une structure métallique généralement fabriquée à partir d'alliages de cuivre ou de cuivre.Il Fonctionne les bases des épingles conductrices et fournit un support mécanique pour la puce.De plus, il agit comme l'interface principale entre Le circuit interne et le PCB externe.
Die (circuit intégré en silicium) - est une puce semi-conductrice miniature qui effectue le composant fonction.Il est positionné au centre du cadre du plomb pour Intégration du circuit et interfaces avec le circuit externe à travers Boulages à fil fins.
Obligations en fil - Or ultra-fin ou des fils en aluminium qui relient les coussinets de liaison sur le fili broches de cadre.Ces liaisons facilitent la transmission du signal électrique avec interférence minimale et assurer des connexions stables entre le Structure de semi-conducteurs et circuit externe.
Logement (enceinte de protection) - Moulé du plastique ou de la céramique pour protéger les composants internes.Il Protège les fils de la matrice et de la liaison de l'humidité, de la poussière et de la mécanique stresser.De plus, il fournit une isolation et renforce la structure Intégrité pour la durabilité à long terme.
Broches (plombs externes) - métal Épingles disposées uniformément en deux rangées droites des deux côtés de l'emballage. Ces broches sont conçues pour un montage à travers un PCB ou une insertion dans une douille de trempette, permettant des connexions électriques sécurisées et faciliter une manipulation facile.
• Pipe en céramique multicouche - Construit à partir de plusieurs couches en céramique pour une stabilité thermique améliorée et résistance mécanique.Fournit une excellente isolation électrique, Le rendre adapté aux applications aérospatiales et militaires.Résistant à températures extrêmes et stress environnemental, assurant à long terme fiabilité.
• Trempette en céramique unique - Utilise une seule couche en céramique pour le logement, offrant une durabilité similaire à versions multicouches.Plus rentable tout en maintenant une faible humidité absorption et intégrité structurelle robuste.Couramment utilisé en industriel et l'électronique de précision où un emballage solide est nécessaire.
• LDIP basé sur EADFRAME - dispose d'un plomb métallique comme fondation structurelle, offrant plusieurs sous-types basés sur des méthodes d'encapsulation.
Verre - Détage scellé en céramique- Utilise un sceau hermétique en verre et en céramique pour protéger composants.Offre une excellente résistance à l'humidité et aux contaminants, assurer une forte fiabilité.Utilisé dans les systèmes sérieux de mission nécessitant durée de vie opérationnelle prolongée.
Trempette encapsulée en plastique- Le variante la plus commune et plus rentable, en utilisant un plastique moulé enceinte.Offrir une protection adéquate à la publicité et aux consommateurs électronique.Permet une production de masse efficace et une manipulation facile.
Pipe en verre en céramique à faibles fusion- scellé avec verre à faible point de fusion, équilibrer la rentabilité et l'hermétique Protection. Applications de semi-conducteurs.
| Catégorie |
Détails |
|
Espacement des épingles |
0,1 pouces (2,54 mm) - standard pour
Insertion sécurisée de PCB. |
|
Espacement des lignes (varie selon le nombre de broches) |
0,3 pouces (7,62 mm) - commun pour 8 à
Packages Dip à 24 broches. |
|
0,6 pouces (15,24 mm) - utilisé en 24-,
Configurations de DIP 28, 32 et 40 broches. |
|
|
0,4 pouces (10,16 mm) ou 0,9 pouces
(22,86 mm) - trouvé dans certains designs spécialisés. |
|
|
Versions à haute densité - réduite de 1,778 mm
(0,07 pouces) Espacement des broches, avec des espacements en rangée entre 0,3 et 0,75 pouces. |
|
|
Variations régionales |
Dans l'ancienne Union soviétique et l'Est
Europe, les composants DIP ont utilisé l'espacement des broches de 2,5 mm au lieu de 2,54 mm, provoquant
Problèmes de compatibilité potentiels dans les conceptions de PCB modernes. |
|
Configurations de comptage de broches |
Les packages de trempet
broches. |
|
Espacement des lignes de 0,3 pouce - utilisé pour 8 à
DIP à 24 broches, avec quelques variations de 4 et 28 broches. |
|
|
Espacement des lignes de 0,6 pouce - commun pour 24-,
Packages Dip 2, 32 et 40 broches. |
|
|
Designs à haut niveau - certaines versions
s'étendre à 36, 48 ou 52 broches, selon l'application. |
|
|
Les plus grandes conceptions de trempette |
Microprocesseurs comme le Motorola
68000 et Zilog Z180 utilisent des packages de trempette à 64 broches, marquant la limite supérieure de
conceptions de trempette traditionnelle. |

Figure 3. Pin de plonge
L'identification correcte de l'orientation des broches est nécessaire Lorsque vous travaillez avec des circuits intégrés (ICS) et d'autres multiples composants.Avec l'encoche vers le haut, la broche 1 est la broche supérieure à gauche, et le La numérotation suit une séquence dans le sens antihoraire autour du package.Dans Certains cas, la broche 1 peut également être marquée d'un point pour une identification facile.
Exemple: numérotation DIP14 IC
Pour un ic Dip14 (double en ligne, 14 broches) IC, lorsque l'encoche est tournée vers le haut:
• Côté gauche (haut en bas): broches 1 à 7
• côté droit (en bas en haut): broches de 8 à 14
Cette numérotation standardisée garantit une précision dans la conception de circuits, l'assemblage et le dépannage sur différents packages IC.
Facilité de soudure
La technologie DIP (Dual In-line Package) est connue pour sa soudure facile processus, qu'il soit fait manuellement ou avec automatisation.Le trou à travers La conception de montage assure des joints de soudure solides et fiables, réduisant le risque de connexions faibles.Cela rend la trempette idéale pour le prototypage et Production à faible volume, où le soudage à la main est commun.Le bien espacé Les fils simplifient également l'application de soudure, la minimisation du pontage et désalignement.
Accessibilité
Les forfaits de trempette offrent un accès facile à leurs épingles, qui s'étendent vers l'extérieur pour une insertion simple dans les prises ou les PCB.Ce design rationalise tests électriques et débogage, vous permettant de sonder les connexions avec facilité.De plus, les composants DIP peuvent être retirés et remplacés rapidement sans retouche majeure, ce qui les rend adaptés aux applications qui nécessitent mises à niveau fréquentes ou modifications.
Fiabilité
Les forfaits de trempette sont mécaniquement durables en raison de leur trou à travers montage.Les fils passent à travers le PCB et sont soudés sur le côté opposé, créant un lien fort qui résiste à la contrainte mécanique, vibrations et fluctuations thermiques.Cette stabilité structurelle fait Composants DIP fiables pour les applications industrielles et aérospatiales, où La durabilité physique est requise.Le montage sécurisé réduit également le Risque d'échec des forces externes, garantissant un opérationnel à long terme performance.
Le premier composant DIP, introduit en 1964 par Bryant Buck Rogers de Semiconductor rapide, avait 14 épingles et étroitement ressemblaient à des conceptions de trempette modernes.Contrairement aux packages ronds précédents, c'est la forme rectangulaire permettait une densité de composants plus élevée sur le circuit planches, mieux usage de l'espace.
Les composants DIP sont bien adaptés à l'assemblage automatisé.Avec vague Machines à souder, des conseils contenant des dizaines à des centaines de CI peuvent être soudé efficacement, suivi des tests automatisés, réduisant le besoin pour le travail manuel.
Bien que les composants DIP soient plus grands que les CI internes, ils est resté largement utilisé jusqu'à ce que la technologie de montage de surface (SMT) soit devenu le Norme à la fin du XXe siècle, offrant des plus petits, plus légers et plus alternatives compactes.Cependant, les composants DIP sont toujours essentiels dans Certaines applications, en particulier dans le prototypage des circuits.Leur La compatibilité des planches à pain permet une insertion et un retrait faciles, eux idéaux pour l'expérimentation et le développement.
L'emballage DIP est toujours une option de confiance en électronique, en particulier pour le prototypage, l'apprentissage et les systèmes plus anciens.Sa conception simple, ses connexions sécurisées et son remplacement facile.Bien que les nouvelles méthodes d'emballage soient plus courantes, la DIP reste un choix utile pour de nombreux projets.
Les forfaits de trempette sont fabriqués en plastique ou en céramique.Les trempettes en plastique sont rentables et largement utilisées, tandis que les baisses en céramique offrent une meilleure stabilité thermique et durabilité pour les applications haute performance.
Oui, les composants DIP peuvent être réutilisés s'ils sont soigneusement retirés sans endommager les broches.L'utilisation de sockets Dip facilite l'élimination et la réutilisation.
Les packages DIP ont deux lignes parallèles d'épingles, nécessitant un nombre total de comptes total pour maintenir une conception équilibrée et assurer des connexions électriques appropriées.
Les commutateurs DIP durent généralement environ 2000 bascules dans des conditions normales.Cependant, leur durabilité dépend de facteurs tels que la tension, la charge de courant et les conditions environnementales.
Le plus grand ensemble de DIP standard a généralement 64 broches, utilisées dans des microprocesseurs plus anciens comme le Motorola 68000 et le Zilog Z180.
Alignez soigneusement les épingles avec la prise et appliquez une pression uniforme.Si les épingles sont légèrement mal alignées, redressez-les doucement avant l'insertion.
Oui, bien que moins courant que SMT, les composants DIP sont toujours produits pour le prototypage, les systèmes hérités, les kits éducatifs et les applications industrielles qui nécessitent des remplacements faciles.
Les paquets de trempette en céramique gèrent mieux les températures élevées que les versions plastiques, ce qui les rend adaptées à l'électronique aérospatiale, militaire et haute performance.
