Un guide complet pour tamponner les portes de l'électronique numérique

Dans les circuits numériques, le maintien de la force du signal est tout aussi grave que d'assurer les niveaux logiques corrects, et c'est exactement là que les portes de tampon deviennent un must.Les tampons sont conçus pour renforcer les signaux sans modifier leurs états logiques, ce qui leur permet de parcourir les distances plus longues et de conduire efficacement plusieurs composants.Que vous ayez affaire à une connexion logique simple ou à une configuration multi-appareils complexes, comprendre le fonctionnement des tampons et comment ils sont mis en œuvre peuvent aider à améliorer les performances et la fiabilité de votre système numérique.

Catalogue

Comment fonctionnent les tampons dans les circuits numériques?

Une porte tampon est un type de porte logique conçue pour renforcer un signal numérique sans modifier sa valeur logique.En interne, il fonctionne en passant le signal à travers deux onduleurs d'affilée.Le premier onduleur retourne le signal et le second le retourne à nouveau.Le résultat est un signal qui ressemble exactement à l'original, mais maintenant il est plus capable de gérer les exigences physiques dans le circuit.

Cette configuration peut sembler redondante au début, mais elle joue un rôle important.Lorsqu'un signal se déplace à travers un circuit, il peut s'affaiblir, surtout s'il a besoin d'atteindre plusieurs composants ou de parcourir de plus longues distances.Si le signal devient trop faible, il peut ne pas être en mesure d'allumer d'autres parties du système sur ou désactivé de manière fiable.

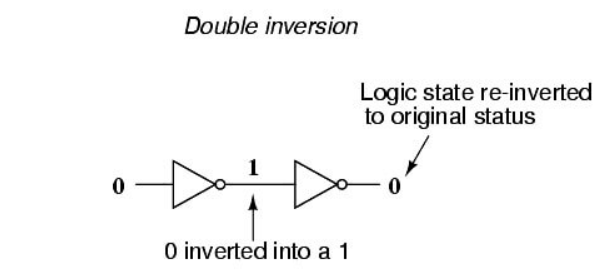

Figure 2. Double inversion

C'est là que les tampons entrent en jeu. Leur objectif principal est de renforcer les signaux trop faibles pour conduire la prochaine étape du circuit.Toutes les portes logiques peuvent renforcer les signaux dans une certaine mesure, mais les tampons sont construits spécifiquement pour cette tâche.Ils augmentent la capacité du signal à se procurer ou à couler le courant, en s'assurant qu'il peut gérer la charge électrique sans passer d'un "0" à un "1" ou vice versa.

Pour rendre cette fonction plus facile à utiliser, les fabricants offrent des portes de tampon dédiées.Ceux-ci utilisent un simple symbole de triangle, sans le petit cercle qui marque un onduleur.Leur rôle est clair: maintenir l'état logique d'origine tout en lui donnant suffisamment de pouvoir pour voyager plus loin et travailler avec plus de composants.Cela maintient les systèmes numériques stables et fiables, même lorsque les chemins de signal sont longs ou fortement chargés.

Figure 3. Symbole de la porte du tampon

Saisir	Sortir
0	0
1	1

Circuit tampon avec une sortie de collecteur ouvert

À première vue, un tampon peut sembler inutile - il passe simplement le signal d'entrée à la sortie sans modifier son niveau logique.Cependant, dans les conceptions de collectes ouverts, les circuits internes révèlent un objectif beaucoup plus fonctionnel.Ces tampons préservent non seulement le niveau de logique, mais fournissent également une résistance à la conduite améliorée, ce qui les rend particulièrement utiles pour les circuits TTL à haute teneur en fan ou pour la conduite de dispositifs externes qui nécessitent plus de courant qu'une porte logique typique ne peut fournir.

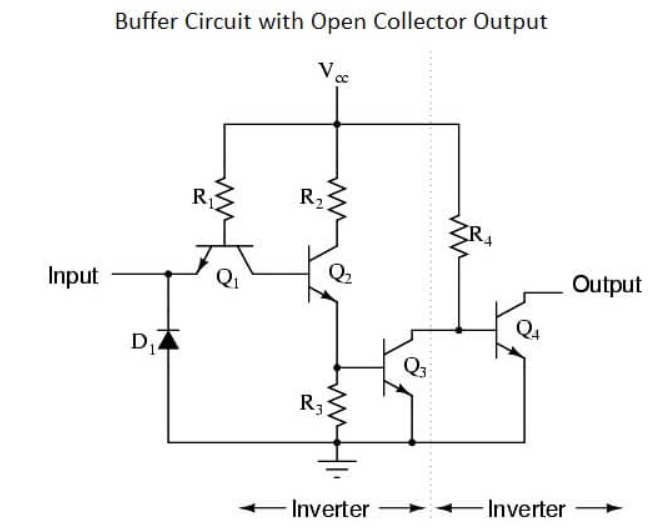

Figure 4. Circuit tampon avec sortie de collecteur ouvert

Le schéma d'un tampon à collecteur ouvert utilise généralement quatre transistors, étiquetés Q1 à Q4.Le circuit est construit en utilisant deux étapes d'onduleur placées en séquence.La première étape, composée de Q1 et Q2, inverse le signal d'entrée.La deuxième étape, en utilisant les Q3 et Q4, l'inverse à nouveau, restaurant le niveau logique d'origine à la sortie.Bien que la logique reste inchangée, le signal gagne la force nécessaire pour entraîner des charges plus exigeantes.

Entrée logique élevée

Lorsque le signal d'entrée est élevé, ce qui signifie que le commutateur d'entrée est ouvert, la tension au nœud d'entrée monte à VCC.Dans cette condition, la diode D1 garantit que la jonction de l'émetteur de base du transistor Q1 reste polarisée.En conséquence, le Q1 reste éloigné et ne se comporte pas.

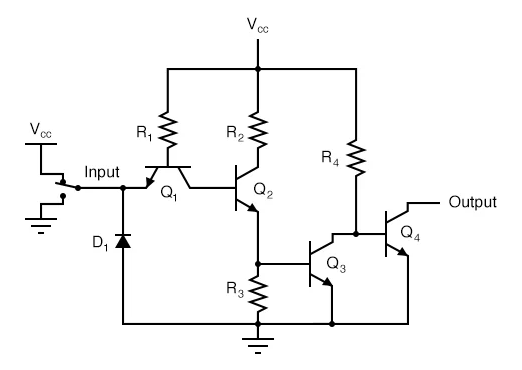

Figure 5. Analyse d'entrée élevée

Avec Q1 inactif, le courant de la résistance R1 s'écoule directement dans la base du transistor Q2.Ce courant entraîne le Q2 en saturation, ce qui lui permet de se diriger fortement.Le Q2 ​​fournit ensuite suffisamment de courant de base au Q3, qui sature et s'allume également.

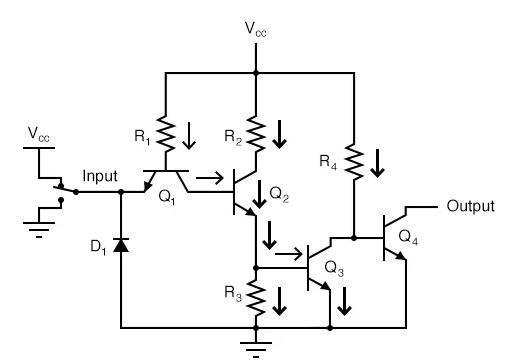

Figure 6. Entrée élevée ne provoque aucune conduction

Comme le titre Q3, il tire la base du Q4 vers sa tension d'émetteur.Cela maintient le Q4 éteint ou en mode coupure.Étant donné que le Q4 ne mène pas, la sortie est laissée déconnectée en interne - une condition de collecteur ouvert.Cependant, s'il existe une résistance de traction externe connectée à la sortie (ou si elle est câblée à une entrée TTL), la ligne de sortie est tirée haut.Ainsi, une logique élevée à l'entrée entraîne une sortie élevée, avec le niveau de signal conservé et prêt à conduire l'étape suivante.

Entrée logique faible

Lorsque l'entrée est tirée bas - ce qui signifie que l'interrupteur est fermé et connecté à la terre - le comportement du circuit change considérablement.

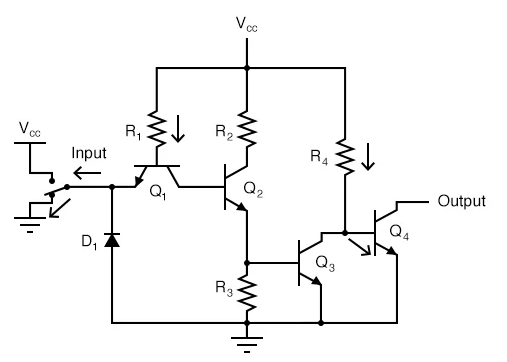

Figure 7. Signal d'entrée faible

Dans ce cas, le courant de la résistance R1 passe directement à travers l'entrée à la terre, contournant complètement la base de Q2.Cela permet à Q1 de conduite, l'allumer.Comme le Q1 s'active, il détourne le courant de la base de Q2, forçant le Q2 dans la coupure.

Avec le Q2 désactivé, il n'y a pas de courant qui coule dans la base du Q3, donc le Q3 reste également éteint.Maintenant, la résistance R4 fournit le courant de base au transistor Q4.Ce courant est suffisant pour saturer Q4, l'allumant complètement.

Une fois le Q4 allumé, il fournit un chemin direct à faible résistance entre la sortie et la masse, tirant la tension de sortie vers le bas.En conséquence, une logique faible à l'entrée produit une logique solide faible à la sortie, préservant à nouveau l'état logique d'origine.

Circuit tampon avec transistors de sortie du poteau totémique

Dans les circuits tampons qui utilisent une sortie de poteau totémique, l'étage de sortie est construit à l'aide d'une configuration de transistor push-pull.Cela signifie que le circuit comprend deux transistors disposés de sorte que l'un entraîne activement la sortie élevée tandis que l'autre le tire activement bas.Cette configuration donne au circuit un contrôle plus précis sur le niveau de tension à la sortie.

Contrairement aux tampons à collecteur ouvert, qui ne peuvent que faire passer la sortie au sol et dépendre de composants externes pour augmenter la tension, les tampons de poteau totémique peuvent faire les deux en interne.Un transistor relie la sortie à la tension d'alimentation pendant un signal élevé, tandis que l'autre le relie à la masse pendant un signal faible.Ce double contrôle entraîne des transitions plus rapides et plus fiables entre les états logiques.

Bien que le câblage interne de la disposition du pôle totémique soit plus complexe, sa fonction reste simple.Le signal de sortie reflète directement le niveau logique de l'entrée - si l'entrée est élevée, la sortie est entraînée élevée;Si l'entrée est faible, la sortie est entraînée bas.L'avantage clé est que ces changements se produisent activement et rapidement, ce qui est important dans les circuits numériques à grande vitesse.

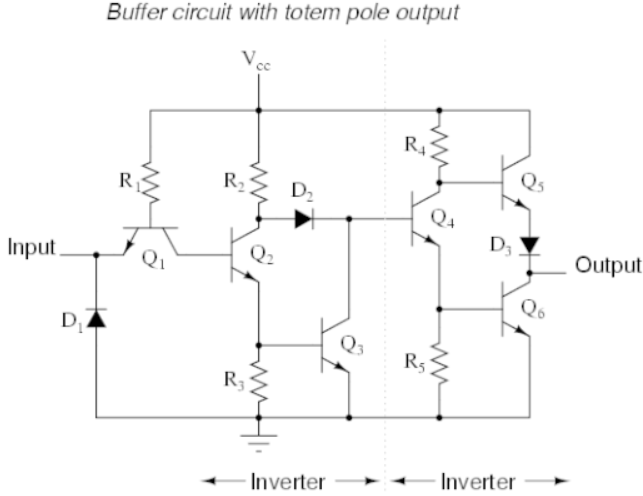

Figure 8. Diagramme schématique avec les transistors de sortie du pôle Totem

Types de circuits tampons

Les systèmes numériques utilisent différents types de tampons en fonction des besoins du circuit.Alors que tous les tampons visent à passer des signaux sans modifier leur état logique, certaines versions sont conçues pour gérer des situations plus spécifiques.

Tampon non inversé

Figure 9. Tampon non inversé

C'est le type le plus simple.Il prend un signal numérique et l'envoie à la sortie inchangée.Une entrée élevée produit une sortie élevée et une entrée faible se traduit par une faible sortie.Il n'y a pas d'inversion du signal et aucune ligne de contrôle supplémentaire n'est impliquée.Son objectif principal est de renforcer le signal, l'aidant à conduire plus de composants ou à parcourir des distances plus longues, sans affecter l'état logique.

Tampon à trois états

Figure 10. Tampon trois états

Les tampons à trois états ajoutent plus de flexibilité en incluant une entrée de contrôle supplémentaire.En plus des sorties régulières ou basses, ils offrent un troisième état: une impédance élevée, souvent étiquetée comme «Z».Dans cet état à forte impédance, la sortie se déconnecte efficacement du circuit.Il ne conduit pas la ligne haute ni ne le tire bas.Cette condition déconnectée est utilisée dans les systèmes en bus, où plusieurs appareils partagent une seule ligne de communication.En entrant dans le mode d'impédance élevée, le tampon garantit qu'il n'interfère pas avec d'autres signaux sur la ligne, permettant à un seul appareil de communiquer à la fois sans provoquer de conflits électriques.

Trois façons pratiques de créer une logique tampon

Les tampons n'ont pas toujours à être mis en œuvre en tant que composants dédiés.Ils peuvent également être construits à l'aide de portes logiques de base, selon ce qui est disponible dans la conception du circuit.Chacune des méthodes suivantes maintient le niveau de logique d'entrée tout en renforçant le signal, ce qui le rend plus adapté à la conduite de charges supplémentaires.

Utilisation de deux onduleurs en série

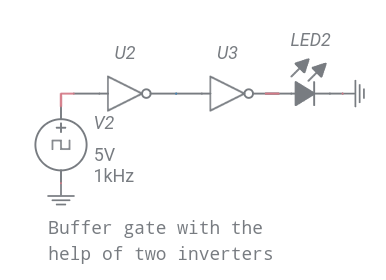

Figure 11. Utilisation de deux onduleurs en série

La méthode la plus simple consiste à placer deux portes et à l'autre après les autres.Le premier onduleur retourne le signal d'entrée et le second le retourne.Cette double inversion restaure le niveau logique d'origine à la sortie.Même si l'état logique ne change pas, cette configuration augmente la résistance du signal car chaque étape de l'onduleur reconditionne le signal avant de le passer.

Utilisation d'un et de la porte

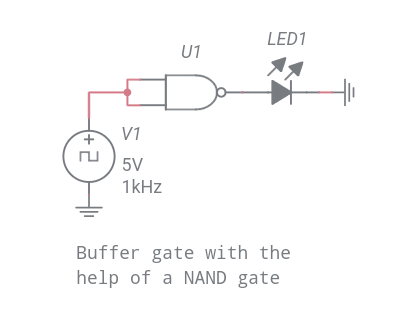

Figure 12. Utilisation d'un et de la porte

Une autre méthode utilise une entrée à deux standard et une porte, avec les deux entrées connectées au même signal.Puisque A et A égaux A, la sortie correspondra toujours à l'entrée.Cette configuration fonctionne comme un tampon et fournit l'avantage supplémentaire du conditionnement du signal, surtout si la porte fait partie d'une famille logique avec une bonne capacité d'entraînement.

En utilisant une porte ou

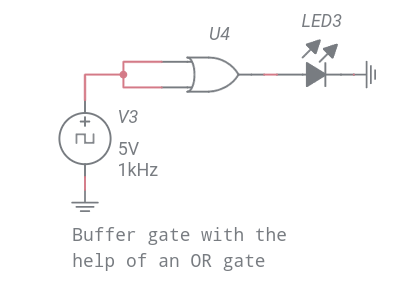

Figure 13. Utilisation d'une porte ou d'une porte

Une approche similaire peut être adoptée avec une porte ou une porte.Lorsque les deux entrées sont liées au même signal, le résultat est A ou A, ce qui équivaut également à A. Comme les deux autres méthodes, cette configuration préserve le niveau logique et renforce le signal pour une meilleure fiabilité entre les appareils connectés.

Chacune de ces trois méthodes remplit la fonction centrale d'un tampon - passant un signal en avant sans modifier son état logique - tout en améliorant également sa capacité à gérer la charge ou la transmission sur la distance.

Implémentation de tampon dans la logique CMOS

Dans la technologie des CMOS (complémentaire sur le métal-oxyde-semi-conducteur), les circuits tampons sont couramment construits en plaçant deux onduleurs en séquence.Chaque onduleur est composé d'une paire de transistors - un PMOS et un NMOS - obtenu dans une configuration complémentaire.Cette conception garantit qu'un seul transistor effectue à la fois pendant la commutation, la réduction de la consommation d'énergie et l'amélioration de l'efficacité globale.

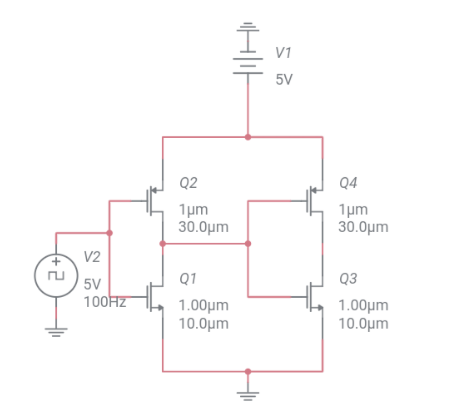

Figure 14. Implémentation du tampon dans la logique CMOS

Lorsque le signal passe par le premier onduleur, le niveau logique est inversé.Le deuxième onduleur le retourne à son état d'origine.Bien que le signal finance par inchangé, le processus améliore sa force et son intégrité.Cette structure à double invertisseur apporte également plusieurs avantages électriques pratiques.

Premièrement, l'entrée d'un onduleur CMOS a une très grande impédance, ce qui signifie qu'il ne tire presque aucun courant du stade précédent.Deuxièmement, la sortie a une faible impédance, ce qui lui permet de conduire efficacement le composant suivant.Troisièmement, la consommation d'énergie reste faible lorsque le circuit ne change pas, ce qui est une raison clé pour laquelle la technologie CMOS est préférée dans les systèmes numériques alimentés par batterie et à haute densité.En raison de ces caractéristiques - conditionnement du signal, une perte de puissance minimale et une conduite de charge efficace - les tampons CMOS sont largement utilisés dans les circuits intégrés modernes pour tout, des microprocesseurs aux interfaces de mémoire.

Comprendre les tampons via le modèle de commutateur

Bien que les circuits de tampon réels ne reposent pas sur les commutateurs mécaniques, l'utilisation d'un commutateur comme modèle conceptuel peut aider à expliquer comment les tampons se comportent.Considérez un tampon comme fonctionnant de manière similaire à un interrupteur à lancement unique (SPST), un type de commutateur de base qui se connecte ou déconnecte un chemin.

Dans ce modèle, lorsque le signal d'entrée est à un niveau élevé logique (un "1"), l'interrupteur est considéré comme fermé.Cela crée une connexion entre l'entrée et la sortie, permettant au signal de passer directement.La sortie correspond ensuite à l'entrée, restant élevée tant que l'entrée reste élevée.Lorsque l'entrée tombe à un niveau bas logique (un "0"), le commutateur est considéré comme ouvert.Dans cet état, le chemin entre l'entrée et la sortie est interrompu.Puisqu'il n'y a pas de signal actif, la sortie reste faible.

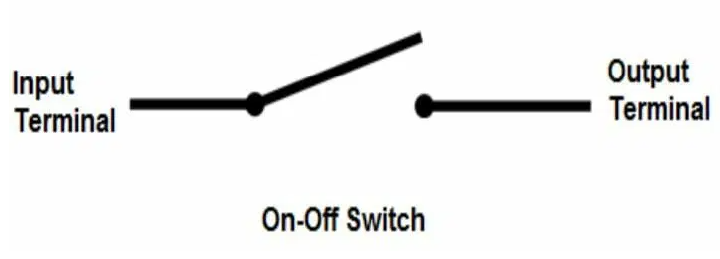

Figure 15. Tampons via le modèle de commutateur

Cette vue simplifiée ne capture pas le fonctionnement interne des transistors et des niveaux de tension, mais il fournit un moyen utile de visualiser ce qu'un tampon fait: il agit comme une liaison de signal contrôlable qui passe l'entrée directement à la sortie ou le laisse à un niveau bas, en fonction de l'entrée.Le modèle est particulièrement utile lors de l'introduction de tampons dans les systèmes de logique numérique, où l'idée de flux de signal et de contrôle doit être intuitive.

Conclusion

Les tampons peuvent sembler des composants simples, mais leur impact sur la stabilité du circuit et la clarté du signal est substantiel.Des conceptions de base à deux invertisseurs aux configurations de collecteur ouvert et totem, les tampons jouent un rôle sérieux dans le renforcement des niveaux de logique et la prévention de la dégradation du signal.Leur capacité à isoler les étapes, à conduire des charges et à prendre en charge les systèmes de bus partagés en fait des blocs de construction utiles dans les conceptions logiques discrètes et les systèmes CMOS intégrés.La maîtrise de leur comportement vous donne un meilleur contrôle sur le timing, l'immunité au bruit et l'efficacité globale du circuit.

Questions fréquemment posées [FAQ]

1. Qu'est-ce que la porte tampon?

Une porte tampon est une porte logique numérique qui étend la même valeur qu'elle reçoit - si l'entrée est élevée, la sortie est élevée;Si l'entrée est faible, la sortie est faible.Son travail principal n'est pas de modifier l'état logique, mais de renforcer le signal afin qu'il puisse parcourir de plus longues distances ou conduire plusieurs composants sans dégrader.

2. Quel est le but d'un tampon en logique?

Le but d'un tampon dans les circuits logiques est de renforcer les signaux numériques faibles et de s'assurer qu'ils maintiennent leur état prévu lorsqu'ils sont passés à d'autres composants.Des tampons sont utilisés pour améliorer la résistance du signal, isoler une partie d'un circuit d'un autre et soutenir l'exigence de ventilateur-out lorsqu'un seul signal doit conduire plusieurs entrées.

3. Quelle est la fonction de la porte protéique?

Une porte protéique, trouvée dans les systèmes biologiques, fonctionne comme un passage sélectif dans les membranes cellulaires qui contrôle le mouvement des ions ou des molécules dans et hors de la cellule.Ces portes répondent à des déclencheurs spécifiques, comme la tension électrique ou les signaux chimiques, et régulent les processus nécessaires tels que le transport des nutriments, la signalisation électrique et l'équilibre cellulaire.

4. Qu'est-ce qu'une seule porte tampon?

Une seule porte tampon est une porte logique autonome avec une entrée et une sortie, utilisée pour nettoyer ou amplifier un signal à un point spécifique d'un circuit.Il aide à restaurer un signal numérique à sa pleine résistance, en particulier lorsque ce signal doit parcourir une longue distance sur un PCB ou conduire un composant qui nécessite une entrée plus forte.

5. Quelle porte logique agit comme un tampon?

Une fonction de tampon peut être obtenue en connectant deux portes non pas en série, car la double inversion annule et reproduit le signal d'origine.Cependant, dans la pratique, vous pouvez souvent utiliser des portes de tampon dédiées, telles que celles trouvées dans les circuits intégrés de tampon, car ils sont conçus pour fournir un courant plus élevé et une intégrité du signal améliorée sans modifier la logique du signal.
