Bondage vs mise à la terre dans les systèmes de télévision par câble

La liaison et la mise à la terre sont utiles pour la sécurité et la fiabilité des systèmes de télévision par câble (CATV).La liaison relie les pièces métalliques pour éviter les différences de tension qui peuvent entraîner des chocs ou des dommages à l'équipement, tandis que la mise à la terre dirige en toute sécurité les défauts électriques dans la terre.Ensemble, ces processus réduisent le risque de risques électriques et d'interférence du signal, garantissant que le système fonctionne en douceur.

Catalogue

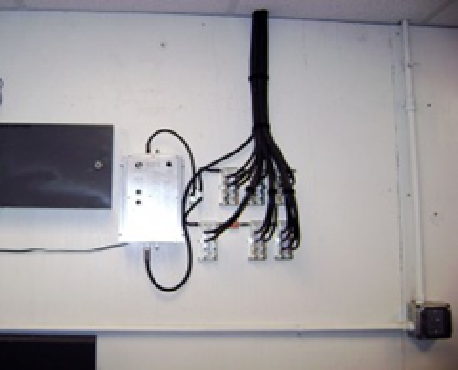

Qu'est-ce que la liaison dans les systèmes de télévision par câble (CATV)?

Le lien dans les systèmes de télévision par câble (CATV) signifie connecter toutes les pièces métalliques exposées avec un chemin électrique à faible résistance.Cette connexion permet des courants errants, comme ceux de la décharge électrostatique (ESD), des interférences électromagnétiques (EMI) ou des défauts accidentels - pour s'écouler en toute sécurité vers le sol.L'objectif principal du lien est de réduire le risque de choc électrique, de protéger l'équipement sensible et de maintenir une qualité de signal cohérente.

Les systèmes CATV sont sujets à plusieurs problèmes électriques qui peuvent avoir un impact sur les performances et la sécurité.L'IMI et les interférences radiofréquences (RFI) des dispositifs électroniques à proximité peuvent affaiblir ou déformer les signaux.La décharge électrostatique, causée par l'accumulation de l'électricité statique, peut soudainement libérer et endommager les composants internes.De plus, les défauts électriques ou les surtensions peuvent introduire des tensions dangereuses sur les pièces métalliques dans le système, ce qui augmente le risque de choc ou de feu.Sans collage approprié, ces perturbations peuvent s'accumuler sur des surfaces non fondées et entraîner de graves dangers.En établissant un chemin de liaison fiable, ces tensions sont redirigées en toute sécurité de l'équipement et des utilisateurs, en préservant à la fois la sécurité et les performances du système.

Méthodes de liaison dans la télévision par câble

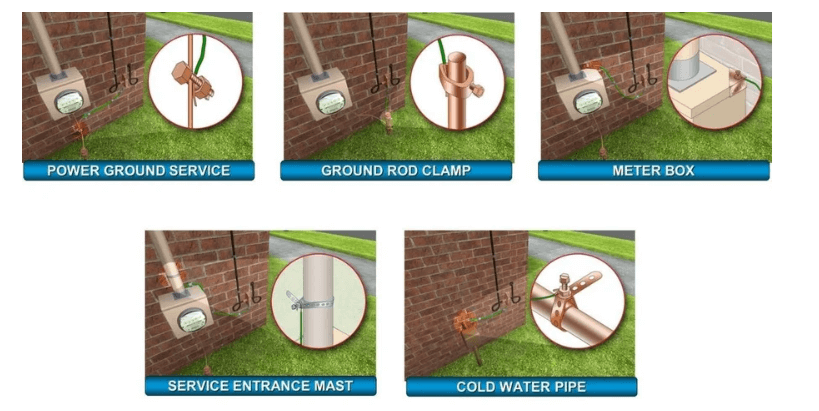

Figure 2. Méthodes de liaison dans la télévision par câble

La liaison efficace doit être soigneusement planifiée pendant l'installation et la maintenance pour assurer la sécurité et l'intégrité du signal dans les systèmes CATV.Vous trouverez ci-dessous les méthodes de liaison les plus courantes et les plus fiables utilisées dans le domaine:

1. Bondage avec fil de mise à la terre # 6 AWG

Une pratique standard consiste à utiliser un fil de cuivre AWG # 6, connu pour sa durabilité, sa conductivité élevée et sa capacité à transporter des courants de défaut de bas niveau sans dégradation.Ce fil relie tous les composants métalliques, tels que les blocs de mise à la terre, les raccords de conduits, les enceintes d'équipement et les cadres, formant un réseau de liaison complet et continu.Toutes les connexions doivent être mécaniquement sécurisées et électriquement conductrices pour garantir des performances cohérentes au fil du temps.

2. Utilisation de structures fondées existantes

Au lieu d'installer de nouveaux éléments de mise à la terre, de nombreux systèmes CATV sont liés aux structures fondées existantes du bâtiment, à condition qu'elles soient conformes au code et accessibles.

un.Service de sol

Le conducteur de terre connecté au service électrique est un point de liaison fiable.Cette configuration se trouve souvent près du compteur électrique, où le système CATV peut être attaché en toute sécurité à la même référence au sol.

néPince à tige de sol

Lorsqu'aucune structure fondée sur le bâtiment appropriée n'est disponible, une tige de terre dédiée peut être conduite dans la terre.Le fil de liaison est serré en toute sécurité en utilisant une pince de tige de terre résistante à la corrosion pour assurer une conductivité stable à long terme.

c.Boîte de compteur

L'enceinte métallique autour du compteur électrique est couramment ancrée et fournit un point accessible pour la liaison CATV.Une pince de liaison cotée doit être utilisée pour assurer une connexion sécurisée et sûre.

d.Mât d'entrée du service

Il s'agit du conduit métallique où les lignes électriques entrent dans le bâtiment.S'il est correctement mis à la terre, il peut servir un autre emplacement de liaison potentiel pour les systèmes CATV, en utilisant une sangle ou une pince de liaison compatible.

e.Pipe à eau froide

Un tuyau d'eau froide métallique qui fait partie du système d'électrode de mise à la terre du bâtiment peut également être utilisé.Une section du tuyau doit être nettoyée pour exposer le métal nu avant de fixer le fil de liaison avec une pince répertoriée.Cette méthode n'est valable que si le tuyau a une continuité électrique continue et est correctement mis à la terre.

Chacune de ces méthodes de liaison doit répondre aux codes et normes électriques locaux.Toutes les connexions doivent être maintenues serrées, résistantes à la corrosion et inspectées périodiquement pour assurer une sécurité et des performances continues.En suivant ces méthodes, les systèmes CATV peuvent rester liés de manière fiable, minimiser les dangers et améliorer la stabilité globale du signal.

Qu'est-ce que la mise à la terre des systèmes de télévision par câble?

Mise à la terre, parfois appelé mise à la terre, est une étape de sécurité principale dans les configurations de télévision par câble (CATV).Cela signifie établir une connexion directe et à faible résistance entre le système CATV et le sol.La mise à la terre et la mise à la terre signifient la même chose créant un point régulier de tension zéro entre le système et la Terre.Sans mise à la terre appropriée, des tensions supplémentaires peuvent s'accumuler sur les câbles et l'équipement, ce qui peut provoquer des chocs électriques, des problèmes de signalisation ou même des dommages à l'équipement pendant les surtensions électriques ou les défauts électriques.

Le but de la mise à la terre dans les systèmes CATV est de donner aux défauts électriques un chemin sûr vers la terre, en les éloignant de l'équipement et des fils sensibles.Il aide également les petites charges électriques, comme l'électricité statique, s'écouler en toute sécurité dans le sol, empêchant la tension dangereuse de s'accumuler sur les pièces du système.En gardant les niveaux de tension équilibrés entre le système, l'équipement et la terre, la mise à la terre aide à maintenir le système stable et vous protégez à la fois vous et vos appareils contre les dangers électriques.

Pour mettre en place une mise à la terre, les tiges de terre ou les plaques de sol sont placées profondément dans le sol près du bâtiment ou du site.Ceux-ci sont connectés au système en utilisant Électrode à la terre Conductors (GEC), qui sont des fils en cuivre épais fabriqués pour durer et transporter facilement l'électricité.Avant l'installation, une vérification du site est souvent effectuée pour choisir la meilleure méthode de mise à la terre.Plusieurs choses affectent la façon dont la mise à la terre est effectuée, comme la taille du système CATV, la quantité de charge électrique, la disposition du bâtiment, les conditions du sol (à quel point le sol est mouillé et dans la façon dont il transporte l'électricité), et où se trouvent les points de mise à la terre ou les parties métalliques du bâtiment existants.

Différentes configurations de mise à la terre peuvent être utilisées en fonction du site.Dans les petits systèmes avec un bon sol, une seule tige de sol ou une plaque est installée et connectée au système.Dans les plus grands systèmes ou les endroits avec un sol pauvre, plusieurs tiges ou plaques de sol sont installées et connectées avec des fils lourds, créant un réseau de mise à la terre plus fort et plus fiable.Toutes les pièces de mise à la terre doivent être étroitement sécurisées et protégées contre la rouille afin qu'elles restent fortes avec le temps.Après l'installation, un testeur de résistance au sol est généralement utilisé pour vérifier si la résistance est suffisamment basse, suivant les règles locales et les normes de sécurité.

Pour s'assurer que le système de mise à la terre est correctement configuré, quelques étapes doivent être suivies.Utilisez toujours des tiges de sol approuvées, des plaques et des fils de mise à la terre solides qui répondent aux codes du bâtiment.Les tiges de sol doivent être conduites profondément dans le sol humide, généralement au moins 8 pieds de bas, pour faire une meilleure connexion.Avant de fixer des pinces et des fixations, nettoyez les points de connexion en métal nu pour une forte liaison électrique.Si plus d'une tige de terre est utilisée, elles doivent être correctement connectées avec des pinces extérieures.Après l'installation, testez le système pour vous assurer que la résistance est à l'intérieur des limites autorisées généralement sous 25 ohms Pour les systèmes CATV, sauf indication contraire des règles locales.

Pourquoi le lien et la mise à la terre sont compatibles dans les télécommunications?

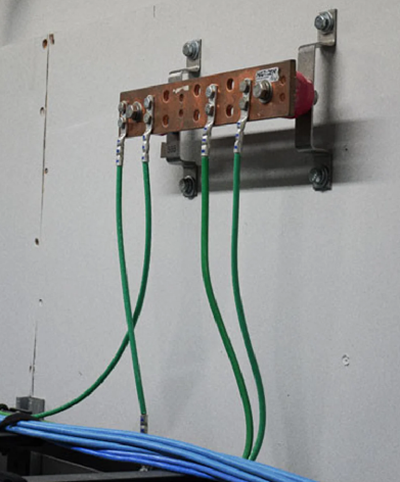

Figure 3. Système de mise à la terre des télécommunications

Le lien et la mise à la terre sont des étapes des télécommunications.Ils vous aident à vous protéger, à protéger l'équipement et à s'assurer que le réseau fonctionne bien.Ensemble, ils créent un système électrique régulier qui vous protégez à la fois vous et vos appareils contre différents dangers.

Sans collage et mise à la terre appropriés, les réseaux de télécommunications peuvent facilement être endommagés par les surtensions, la foudre, les problèmes électriques et les arrêts coûteux.

Protection contre la sécurité - La liaison élimine les différences de tension dangereuses entre les pièces métalliques exposées, réduisant considérablement le risque de choc électrique pour vous et les utilisateurs finaux.La mise à la terre ajoute une autre couche de protection en donnant à l'énergie électrique parasite un chemin d'évacuation sûr dans la terre.

Protection des équipements - L'équipement de télécommunications est sensible aux pointes de tension.Les dispositifs de boucliers de mise à la terre appropriés provenant de surtensions soudaines causées par la foudre, les défauts des services publics ou les dysfonctionnements internes.En dissipant cette énergie dans le sol, des composants graves comme les commutateurs, les serveurs et les routeurs sont sauvegardés contre les dommages.

Qualité du signal - L'interférence électromagnétique (EMI) peut déformer la voix, les données et les transmissions vidéo.Un système de mise à la terre bien conçu réduit les niveaux d'EMI, gardant les signaux propres, stables et fiables même dans des environnements électriquement bruyants.

Conformité réglementaire - Les pratiques de liaison et de mise à la terre doivent respecter des codes stricts et des normes de l'industrie.Des organisations telles que le National Electrical Code (NEC) et la Telecommunications Industry Association (TIA) définissent les exigences de mise à la terre que les installateurs doivent suivre pour réussir les inspections et éviter les problèmes juridiques ou d'assurance.

Fiabilité du système - Les bonnes pratiques de liaison et de mise à la terre minimisent les défaillances inattendues du système et améliorent la disponibilité du réseau.Un système correctement mis à la terre résiste mieux aux perturbations électriques, offrant une base solide pour un fonctionnement ininterrompu sur les petits sites et les grandes installations de garde de transport.

Sans une forte liaison et une mise à la terre, un réseau de télécommunications ne peut pas fonctionner en toute sécurité ou de manière fiable.Ces étapes ne sont pas facultatives, ce sont des éléments de base pour une infrastructure résiliente.

Différences entre la liaison et la mise à la terre dans les systèmes CATV

Bien que la liaison et la mise à la terre soient souvent mentionnés ensemble, ils remplissent des fonctions distinctes dans un système CATV (télévision par câble).Comprendre comment ils diffèrent contribuent à assurer une installation complète et correctement protégée.

Aspect	Liaison	Mise à la terre
Objectif principal	Lie toutes les pièces métalliques ensemble pour Gardez le même niveau de tension.	Relie le système à la terre Pour décharger en toute sécurité l'énergie.
Objectif principal	Égalise la tension entre les pièces pour éviter les chocs ou l'arc interne.	Fournit une sortie à faible résistance Chemin pour les surtensions et les défauts.
Connexions typiques	Liens les boucliers de câble, les boîtiers, conduits, cadres et pièces métalliques.	Relie les blocs de mise à la terre, la terre TIEUX, MASTS OU DES PIEURES D'EAU TOUR LA TERRE.
Protection fournie	Protège les gens et interne Équipement de différences de tension dangereuses.	Protège le système par en toute sécurité rediriger les montées des appareils.
Outils et matériaux	Utilise des cavaliers de liaison, approuvé Pinces et # 6 AWG ou plus de fil.	Utilise des tiges de sol, des pinces et # 10 AWG ou plus grands conducteurs de mise à la terre.

Graphique 1. Différences entre le lien et la mise à la terre

Termes de base dans le lien de télécommunications et la mise à la terre

Connaître les parties de base d'un système de mise à la terre et de collage des télécommunications vous aide à configurer correctement les choses et à garder tout en sécurité au fil du temps.Voici les pièces courantes que vous trouverez dans les grandes installations:

Installation d'entrée (EF)

L'installation d'entrée est une pièce verrouillée où tous les câbles extérieurs, les télécommunications, et parfois la plomberie entrent dans le bâtiment.L'installation d'entrée a souvent un panneau d'avertissement comme une haute tension pour empêcher les gens de sortir.Dans les petits bâtiments, il est appelé l'installation d'entrée de télécommunications (TEF) et ne gère généralement que des câbles de télécommunications.Cette pièce est le premier endroit où le système de télécommunications se connecte au système terrestre du bâtiment

Salle de télécommunications (TR)

La salle de télécommunications contient les racks, les commutateurs et les câbles qui envoient des connexions réseau autour du bâtiment.La plupart des étages des grands bâtiments ont leur propre salle de télécommunications (TR).Les grands étages peuvent nécessiter plus d'un TR pour couvrir la zone.Dans les petits bâtiments à un étage, le TR pourrait également servir de salle d'équipement (ER).Dans le passé, les TR étaient souvent appelés le cadre de distribution intermédiaire (IDF).

Salle de l'équipement (ER)

La salle d'équipement contient le principal équipement de télécommunications pour l'ensemble du bâtiment, comme les systèmes téléphoniques PBX.La salle d'équipement (ER) était appelée le cadre de distribution principal (MDF).Dans les petits bâtiments, l'urgence et la salle de télécommunications (TR) peuvent être combinées en une seule pièce.

Conducteur de liaison de télécommunications (TBC)

La TBC est un fil de cuivre épais qui relie la barre de mise à la terre principale (PBB) au principal sol électrique du bâtiment.Vous devez installer le conducteur de liaison de télécommunications (TBC) uniquement si vous êtes autorisé à le faire.Il doit être au moins aussi épais que le plus grand fil de liaison du système, avec une taille minimale de # 6 AWG.Le TBC ne peut pas être plus petit que tout autre fils de liaison utilisé dans la configuration.

Bus primaire (PBB)

La barre de bar principale est la barre de cuivre principale auxquelles toutes les autres pièces de mise à la terre se connectent.La barre de bus primaire (PBB) doit avoir une épaisseur de ¼ de pouce et au moins 4 pouces de hauteur, montée à 2 pouces du mur à l'aide d'isolateurs spéciaux.Il se connecte au système terrestre du bâtiment via le conducteur de liaison de télécommunications (TBC).Tous les bus secondaires (SBBS) remontent vers le PBB.Vous pouvez considérer le PBB comme la tête du système de mise à la terre.

Télécommunications Bonding Backbone (TBB)

Le TBB dans les systèmes de liaison de télécommunications est un fil de cuivre isolé et isolé, servant de liaison de la barre de bus primaire (PBB) à la squelette de liaison de télécommunications (TBB) à divers endroits du système.Il doit être au moins # 6 AWG et est généralement vert ou vert avec des rayures jaunes pour une identification facile.Le TBB fonctionne comme un bras s'étendant du PBB, reliant chaque pièce de télécommunications au système de mise à la terre.

Bus de bus secondaire (SBB)

Chaque salle de télécommunications doit avoir une barre de bus secondaire.La barre de bus secondaire (SBB) est une version plus petite de la barre de bus primaire (PBB), généralement de 2 pouces de hauteur et montée à 2 pouces du mur à l'aide d'isolateurs.Il se connecte au PBB via la squelette de liaison de télécommunications (TBB), créant un réseau de liaison complet.Vous pouvez considérer chaque SBB comme une mini tête à la fin des bras TBB.

Conducteur de liaison de la colonne vertébrale (BBC)

La BBC relie plusieurs salles de télécommunications au même étage ou dans des bâtiments à plusieurs étages.Le conducteur de liaison de la colonne vertébrale (BBC) doit être au moins # 6 AWG échoué en cuivre, en vert ou vert ou vert avec des rayures jaunes.Il est installé horizontalement pour connecter des pièces au même étage et verticalement au dernier étage et à chaque troisième étage en descendant.Il se lie souvent également à l'acier structurel du bâtiment pour une sécurité supplémentaire.

Rack Busbar (RBB)

Le RBB est une barre de cuivre attachée directement aux racks d'équipement de télécommunications à l'aide d'isolateurs.La barre de rack (RBB) peut être installée horizontalement ou verticalement sur le rack d'équipement.Il devrait y avoir au moins un espace de ¾ pouces derrière la barre pour faciliter les connexions du fil.Les racks et l'équipement monté sur les racks sont liés à la barre de bus secondaire (SBB) à l'aide de fil de cuivre échoué # 6 AWG, vert ou vert coloré avec des rayures jaunes.Certains équipements peuvent être livrés avec un fil de liaison installé en usine, mais s'ils sont utilisés, il doit être au moins # 12 AWG.

Conducteur de liaison d'équipement de télécommunications (TEBC)

Le conducteur de liaison d'équipement de télécommunications (TEBC) relie différentes pièces à l'intérieur de la salle de télécommunications ou de la salle d'équipement, telles que des racks, des conduits et des supports d'échelle, à la barre de bus secondaire (SBB).Il doit également s'agir d'un fil de cuivre échoué # 6 AWG, vert coloré ou vert avec des rayures jaunes.Si l'équipement n'a pas de point de liaison spécial, vous pouvez plutôt utiliser son cordon d'alimentation mis à la terre.

Parties d'un système de mise à la terre dans les télécommunications

Un système de mise à la terre et de collage de télécommunications crée une connexion électrique continue entre le terrain principal du bâtiment (électrode de mise à la terre) et chaque salle de télécommunications (TR) dans le bâtiment.Cette configuration garantit que tous les équipements de télécommunications partagent le même terrain, ce qui améliore la sécurité et la stabilité du système.

Le système commence à l'entrée du service électrique du bâtiment, se connecte au TMGB, passe par chaque TGB dans les salles de télécommunications et remonte au TMGB, créant un chemin de mise à la terre complet.

Installation d'entrée de télécommunications (TEF)

L'installation d'entrée de télécommunications (TEF) est l'endroit où tous les services de télécommunications en dehors, comme les câbles à fibre optique et en cuivre, entrent dans le bâtiment.Il abrite les principaux points de connexion pour les câbles provenant d'autres bâtiments (interdictions) et les câbles qui courent à l'intérieur du bâtiment (intra-construction).Les antennes, les équipements de service de télécommunications et les équipements connexes sont souvent installés ici.

Chef d'orchestre de liaison de télécommunications

Le conducteur de liaison de télécommunications relie toutes les pièces de mise à la terre ensemble.Il doit respecter certaines règles pour un fonctionnement sûr et fiable.Le conducteur de liaison de télécommunications doit être fait de cuivre pour bien conduire l'électricité.Il devrait avoir une isolation qui correspond à l'environnement où il est utilisé.Il doit également être répertorié et approuvé par un laboratoire de test national, tel que UL ou ETL.La taille du fil doit être au moins # 6 AWG pour répondre aux normes de mise à la terre.

Bus de mise à la terre des télécommunications (TMGB)

Le TMGB est la principale barre de mise à la terre qui relie le système de télécommunications au terrain principal du bâtiment.La barre de mise à la terre principale des télécommunications (TMGB) est une barre de cuivre plate et prééprétée conçue pour des connexions de fil faciles.Il doit avoir au moins 6 mm d'épaisseur et 100 mm de large pour gérer les charges de mise à la terre.Il est préférable que le TMGB soit plaqué électro-Tin pour résister à la corrosion;Sinon, la surface doit être nettoyée avant de connecter les fils.Le TMGB doit être installé le plus près possible des panneaux de télécommunications pour faciliter le câblage.Toutes les connexions au TMGB doivent utiliser le soudage exothermique pour créer une liaison forte et durable.

Télécopie de liaison des télécommunications (TBB)

L'épine dorsale de liaison des télécommunications (TBB) fait partie d'un système de mise à la terre des télécommunications.Il relie les bus de mise à la terre des télécommunications (TMGB) aux bus de mise à la terre des télécommunications (TGB) dans un bâtiment.Le TBB est généralement en fil de cuivre isolé, avec une taille minimale de # 6 AWG, bien que dans les grands bâtiments, des fils beaucoup plus grands tels que 750 kcmil puissent être utilisés.Le TBB traverse les sentiers du câble de la squelette et ne doit jamais être remplacé par des tuyaux de plomberie, des conduits métalliques ou des boucliers de câble.Dans les bâtiments à plusieurs étages, plusieurs TBB doivent être interconnectés avec des conducteurs de liaison d'interconnexion de la colonne vertébrale des télécommunications (TBBIBC), garantissant la connexion au dernier étage et au moins à chaque troisième étage.

Bus de mise à la terre des télécommunications (TGB)

Chaque salle de télécommunications doit avoir un TGB pour fonder son équipement local et ses pièces métalliques.La barre de mise à la terre des télécommunications (TGB) est une version plus petite du TMGB, au moins 6 mm d'épaisseur et 50 mm de large.Comme le TMGB, il doit être plaqué électro-Tin, ou s'il n'est pas plaqué, entièrement nettoyé avant de connecter les fils.Le TGB se connecte au TMGB via le squelette de liaison des télécommunications (TBB) à l'aide d'un fil isolé continu.Si la structure en acier du bâtiment est déjà mise à la terre, le TGB doit également être lié à l'acier à l'aide d'un fil de cuivre AWG # 6, prenant le chemin le plus court possible.

Conducteur de liaison d'interconnexion de la collage de la collage des télécommunications (TBBIBC)

Le TBBIBC maintient plusieurs TBBS équilibrés afin qu'aucune différence de tension dangereuse ne s'accumule entre elles.Le conducteur de liaison d'interconnexion de collage de la collage des télécommunications (TBBIBC) relie deux TBB ou plus ensemble.Il doit être installé au dernier étage et au moins tous les troisième étages du bâtiment.Le TBBIBC doit être de la même taille ou plus grand que le TBB qu'il connecte.Il lie également plusieurs TGBS ensemble lorsqu'ils sont dans les mêmes salles de télécommunications à proximité sur un étage.

Règles de collage et de mise à la terre

La liaison et la mise à la terre dans les télécommunications et les systèmes électriques suivent des normes détaillées et des codes juridiques.Il est utile de comprendre ces règles avant de démarrer n'importe quel projet, car les exigences peuvent changer en fonction de l'endroit où le travail est effectué.Oui, il existe des règles spécifiques.De nombreuses normes expliquent comment le collage et la mise à la terre doivent être effectués, mais tous ne sont pas légalement nécessaires partout.La chose la plus utile est de savoir quelles règles vous devez suivre dans votre région et lesquelles ne sont que des directives.

Plusieurs grandes normes guident les travaux de liaison et de mise à la terre:

Le Code national électrique (NEC), créé par le Association nationale de protection contre les incendies (NFPA 70), établit les règles de base de liaison et de mise à la terre pour les bâtiments résidentiels, commerciaux et industriels.C'est la norme utilisée dans la plupart des régions des États-Unis

Le ANSI / TIA-607-D Standard se concentre sur les systèmes de télécommunications, expliquant comment mettre à la terre et en lier des équipements de télécommunications comme les racks, les bus et les câbles.

BICSI (Building Industry Consulting Service International) Offre une formation et des manuels sur les meilleures pratiques.Leurs lignes directrices s'appuient sur NEC et ANSI / TIA-607-D, ajoutant des techniques pratiques pour faciliter la suite des règles.Des cours comme BICSI Installer 1 et Installer 2 sont fortement recommandés pour que vous travailliez avec des infrastructures de télécommunications.

Les règles peuvent différer selon l'endroit où vous travaillez.L'application va généralement comme ceci:

La plupart des codes du bâtiment locaux utilisent le NEC, ce qui signifie que si vous le suivez, vous suivez également la loi.Certains endroits ajoutent des règles plus strictes au-dessus des normes NEC et ANSI / TIA.Par exemple, vous pouvez avoir besoin de tailles de fil plus grandes ou de points de liaison supplémentaires.Quelques endroits n'appliquent pas strictement les normes de liaison et de mise à la terre.Cependant, même lorsque les règles ne sont pas strictement appliquées, il est toujours utile de suivre les meilleures pratiques pour éviter les problèmes, tels que les défaillances du système, la responsabilité ou les problèmes futurs avec les mises à niveau.Étant donné que les règles locales peuvent différer, vous et les entrepreneurs ne devriez jamais supposer que les codes nationaux sont suffisants.

Conclusion

Le lien approprié et la mise à la terre protègent votre système CATV contre les problèmes électriques et améliorent ses performances.En suivant les meilleures pratiques et en utilisant les bons matériaux, vous assurez la sécurité des personnes et de l'équipement.Ces étapes sont essentielles pour maintenir un système stable, fiable et durable.

Questions fréquemment posées [FAQ]

1. Le collage et la mise à la terre sont-ils la même chose?

Non, le lien et la mise à la terre ne sont pas la même chose, bien qu'ils travaillent ensemble pour assurer la sécurité et la fiabilité d'un système.

2. Que se passe-t-il si je ne met à ce que mon système CATV mais ne le lie pas?

Si vous ne mettez que des fonds mais ne vous liez pas, les pièces métalliques peuvent avoir des tensions différentes.Cela peut provoquer des chocs, des étincelles ou des dégâts si quelqu'un touche deux parties avec des charges différentes.

3. Puis-je utiliser un tuyau métallique pour ancrer mon système CATV?

Non

4. La mise à la terre améliore-t-elle la qualité de l'image sur mon téléviseur?

Oui.Une mise à la terre appropriée réduit le bruit et les interférences électriques, ce qui peut entraîner un signal de télévision plus clair et de meilleures vitesses Internet si vous utilisez le haut débit câble.

5. Puis-je connecter le fil de terre CATV au panneau électrique?

Oui, si cela est fait correctement.De nombreux codes permettent de connecter le fil de mise à la terre CATV au terrain de service principal, mais vous devez suivre les règles locales et utiliser des pinces appropriées.

6. Quelle est la différence entre une tige de terre et un bloc de mise à la terre?

Une tige de sol est une tige métallique enfonçante dans la terre pour relier le système en toute sécurité à la terre.Un bloc de mise à la terre est un petit appareil qui attache le câble coaxial au fil de terre.

7. Dois-je enrouler un fil de terre supplémentaire s'il est trop long?

Non. Le fil de terre enroulé peut ralentir à quelle vitesse une surtension est déchargée en toute sécurité.Gardez toujours le fil de terre droit et aussi court que possible.

8. Que se passe-t-il si j'utilise une pince rouillée ou corrodée pour la mise à la terre?

La rouille et la corrosion créent une résistance élevée, ce qui bloque le flux sûr de l'électricité pendant une surtension.Utilisez toujours des pinces propres et approuvées en code conçues pour la mise à la terre.

9. Un système de mise à la terre peut-il protéger à la fois ma télévision par câble et mon plat parabolique?

Oui, mais ils doivent être liés correctement et connectés au même point de mise à la terre pour éviter les différences de tension et les boucles de terre.

10. Comment une mauvaise liaison ou la mise à la terre affecte-t-elle mon système CATV?

Si la liaison ou la mise à la terre se fait incorrectement, cela peut entraîner des risques électriques, des dommages à l'équipement, une mauvaise qualité du signal ou même une défaillance du système pendant les surtensions ou les défauts.
