Quelle taille de fil convient à un disjoncteur de 60 ampères?

Vous vous demandez de quelle taille de fil dont vous avez besoin pour un disjoncteur de 60 ampères?Le choix de la mauvaise jauge peut signifier des inspections ratées, un gaspillage d'argent ou même des dangereux dangereux.Cet article coupe la confusion avec des réponses claires sur les tailles de fil, les règles de code NEC et les conseils pratiques.À la fin, vous saurez exactement comment câbler votre circuit de 60 ampères en toute sécurité, efficacement et avec confiance.

Catalogue

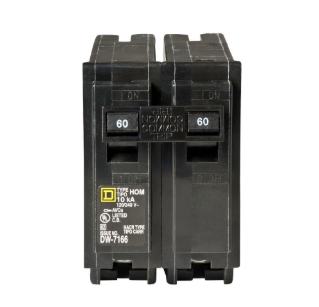

Figure 1. Breaker 60 AMP

Choisir la bonne taille de fil pour un disjoncteur de 60 ampères

Il existe trois tailles de fil appropriées pour un disjoncteur de 60 ampères:

• Copper Thhn / Thwn dans le conduit → # 6 AWG Copper: Classé pour 65 ampères à 75 ° C, c'est le choix le plus courant et le plus conforme au NEC.Il est durable, efficace et bien adapté pour la plupart des applications commerciales résidentielles et légères.

• Aluminium XHHW-2 dans le conduit → # 4 AWG aluminium: L'aluminium est plus léger et moins cher que le cuivre, mais il nécessite une augmentation car il transporte moins de courant pour la même jauge.Un conducteur en aluminium n ° 4 gère en toute sécurité 60 ampères lorsqu'il est installé dans le conduit.

• NM-B (ROMEX®): Pour les installations dans le mur, la norme # 6 cuivre NM-B n'est pas autorisée car elle n'est évaluée que sur 55 ampères à 60 ° C.Au lieu de cela, vous devez augmenter: # 4 cuivre NM-B, ou nm-b en aluminium # 2.

Exigences NEC pour les circuits de 60 ampères

Exigence	Description
Non Sous-dimensionnement	En utilisant Un fil plus petit que l'ampacité du disjoncteur est une violation directe du code.Pour Exemple, le cuivre n ° 8 ne peut pas être utilisé sur un disjoncteur 60A.
Surdimensiant Autorisé pour la chute de tension	Relance Le cuivre n ° 4 ou plus n'est pas dangereux.Il est recommandé sur de longues courses (100+ pieds) pour réduire la chute de tension et maintenir l'efficacité.
Température Les notes sont importantes	Le le courant sûr que votre fil peut transporter dépend de son isolation et des appareils Il est connecté à.NM-B doit suivre des limites de 60 ° C, tandis que THHN / THWN dans le conduit peut utiliser 75 ° C ou plus.
Inspection & Conformité	Tous Le travail doit suivre NEC et les amendements locaux.Les inspecteurs vérifieront le conducteur Méthode de taille, de type et d'installation.

Copper vs comparaison en aluminium

Fonctionnalité	Cuivre Fil	Aluminium Fil
Conductivité	Excellent conductivité;Permet une jauge plus petite (# 6 AWG pour 60A).	Inférieur conductivité;nécessite une augmentation de la réduction du n ° 4 AWG pour 60A.
Connexion Fiabilité	Moins sujet à desserrer dans le cadre de l'expansion thermique et de la contraction.	Plus susceptible de connexions lâches;Doit utiliser un couple approprié et un anti-oxydant coller.
Durabilité	Résistant à l'oxydation et à la corrosion.	Il peut oxyder avec le temps;La protection est requise à la terminaison.
Poids	Plus lourd et plus difficile à tirer dans le conduit.	Beaucoup Plus léger, ce qui le rend plus facile à gérer et à installer.
Coût	Plus coûteux à l'avance.	De manière significative moins cher, surtout pour les longues courses.
Facilité d'installation	Plus fort se plier et manœuvrer dans des espaces restreints.	Plus facile pour travailler avec pour de longues courses d'alimentation ou des projets plus grands.
Meilleur Cas d'utilisation	Plus court Exécutions, circuits résidentiels et zones avec des conduits limités.	Long Les courses de mangeoires, les installations sensibles aux coûts et les aliments de sous-panel.

Combien d'amplis un disjoncteur de 60 ampères peut-il gérer?

Un disjoncteur de 60 ampères ne vous permet pas toujours d'utiliser les 60 ampères en continu.Le Code national électrique (NEC) exige que les disjoncteurs ne fonctionnent qu'à 80% de leur capacité nominale Lors de la fourniture d'une charge continue (une charge durable 3 heures ou plus).Cette règle garantit que le disjoncteur et le câblage restent dans des limites de température sûres et réduit le risque de déclenchement de nuisances.

• Charge continue (3+ heures): Courant de fonctionnement sûr maximum = 48 ampères (60A × 0,8).Cela s'applique aux équipements comme les chargeurs de véhicules électriques, les chauffe-eau ou les unités de CVC qui peuvent fonctionner pendant de longues périodes.

• Charge non continu (durée plus courte): Le disjoncteur peut porter sa note complète en toute sécurité de 60 ampères pour les charges à court terme ou intermittentes.Par exemple, les équipements qui se déroulent et désactivent, comme certains appareils de cuisine, peuvent tomber dans cette catégorie.

Si vous planifiez un circuit d'amplificateur de 60 ampères pour quelque chose qui fonctionne en continu (comme un chargeur EV de niveau 2), vous devez dimensionner l'équipement et le fil pour 48 ampères maximum, pas le 60 complet. C'est pourquoi les chargeurs EV, par exemple, sont souvent évalués à 40 à 48 ampères lorsqu'ils sont installés sur un circuit d'amplificateur de 60 ampères.

Calcul de la capacité de puissance d'un disjoncteur de 60 ampères

La capacité de puissance d'un disjoncteur dépend de la tension du circuit.Pour calculer la puissance maximale, utilisez la formule de base:

Watts = volts × ampères

Pour un disjoncteur de 60 ampères, les résultats diffèrent selon que le circuit fonctionne à 120 V ou 240 V:

Circuit 120 V

• Charge maximale (non continu): 7 200 watts (60A × 120V)

• Charge continue (règle de 80%): 5 760 watts (48A × 120V)

Les circuits 120 V sont rarement associés à des disjoncteurs de 60 ampères en pratique.La plupart des récipients 120 V sont limités à 15A, 20A ou 30A, le plus grand réceptacle standard étant 50A (NEMA 5-50R).Pour cette raison, les circuits de 60 ampères à 120 V sont rares.

Circuit 240 V

• Charge maximale (non continu): 14 400 watts (60A × 240V)

• Charge continue (règle de 80%): 11 520 watts (48A × 240V)

La plupart des disjoncteurs de 60 amples sont installés sur des circuits 240 V pour alimenter les appareils lourds tels que les gammes électriques, les grands climatiseurs, les soudeurs ou les chargeurs EV.Un réceptacle commun pour cette configuration est le NEMA 14-60R, qui est spécifiquement évalué pour 60A à 240 V.

Utilisations courantes pour un disjoncteur de 60 ampères

Figure 2. Sous-panels pour garages

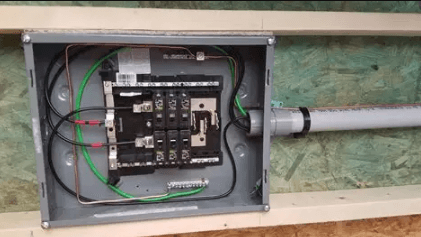

• Sous-panels pour garages, ajouts ou dépendances: Un disjoncteur de 60 ampères est souvent utilisé pour nourrir un sous-panel, qui distribue la puissance des garages détachés, des ateliers ou des ajouts à domicile.Cela fournit une source d'alimentation dédiée pour plusieurs circuits plus petits sans surcharger le panneau principal.

Figure 3. Bas à remous et spas

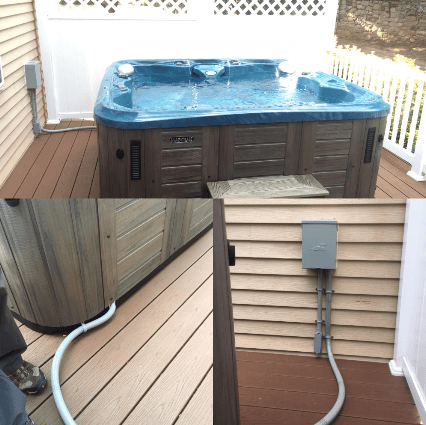

• Tas à remous et spas: De nombreux bains à remous et spas nécessitent 50 à 60 ampères à 240 V pour les pompes, les radiateurs et les systèmes de contrôle.Un disjoncteur de 60 ampères garantit une opération sûre et fiable pour ces charges continues.

Figure 4. Climatiseurs centraux

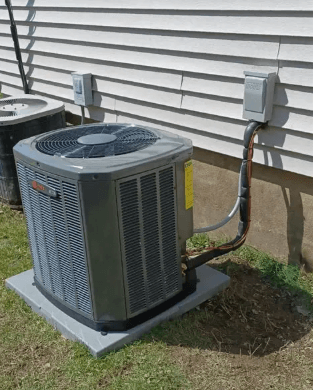

• Climatiseurs centraux: Les grands systèmes HVAC, en particulier les unités CAT centrales, nécessitent fréquemment 50 à 60 ampères.Un bon dimensionnement des disjoncteurs aide à prévenir les voyages de nuisance pendant les mois d'été à haute demande.

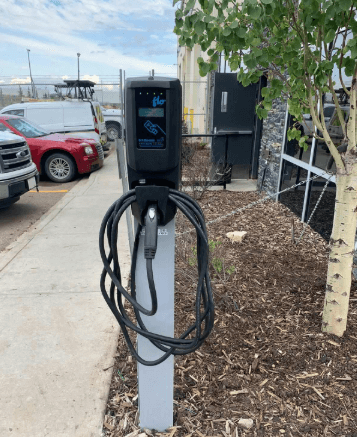

Figure 5. Chargeurs EV de niveau 2

• Chargeurs EV de niveau 2: Un circuit d'amplificateur de 60 ampères est idéal pour les stations de charge EV 48 ampères, qui sont conçues pour se conformer à la règle de charge continue de 80% du NEC.Cette configuration vous permet de recharger complètement les véhicules électriques pendant la nuit.

Figure 6. Ateliers avec plusieurs outils électriques

• Ateliers avec plusieurs outils électriques: Pour les ateliers qui exploitent des scies à table, des soudeurs, des compresseurs d'air et des systèmes de collecte de poussière simultanément, un disjoncteur de 60 ampères alimentant un sous-panel fournit une puissance suffisante sans circuits de surcharge.

Figure 7. Équipement commercial

• Équipement commercial: Dans les petites entreprises, les disjoncteurs de 60 ampères peuvent fournir des équipements spécialisés tels que des machines CNC, des réfrigérateurs commerciaux, des presses d'impression ou d'autres appareils moyens.

Figure 8. Fours électriques

• Fours, gammes et chauffe-eau électriques: Les appareils de cuisine à haute demande comme les fours doubles ou les grandes gammes électriques, ainsi que les chauffe-eau du réservoir, nécessitent souvent des circuits dédiés à 60 amplifications pour répondre à leurs besoins électriques.

Figure 9. Espaces utilitaires avec plusieurs appareils

• Espaces utilitaires avec plusieurs appareils: Dans les salles de services publics ou les sous-sols où plusieurs appareils à charge lourde (sécheuse, congélateur, chauffe-eau, etc.) fonctionnent, un disjoncteur de 60 amplifications peut fournir un sous-panel qui distribue de la puissance en toute sécurité sur plusieurs circuits dédiés.

50 ampères contre 60 différences de disjoncteur

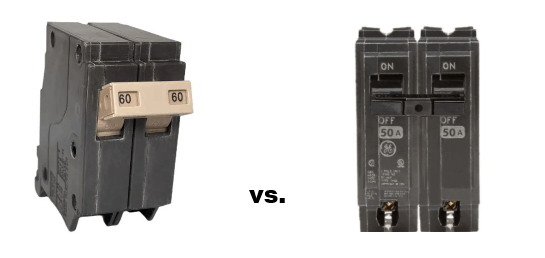

Figure 10. 50 ampères vs disjoncteur de 60 ampères

Fonctionnalité / Cas d'utilisation	50 Disjoncteur	60 Disjoncteur
Typique Applications	Électrique poêles, séchoirs, spas et chauffe-eau de taille moyenne	EV Chargers (48A), grands systèmes CVC, cuisines commerciales, sous-panels lourds
Commun dans les maisons	Oui, Norme pour de nombreux appareils électroménagers	Moins Commun mais grandissant en demande
Continu Capacité de charge (règle de 80%)	40 AMPS (50A × 0,8)	48 AMPS (60A × 0,8)
Meilleur Pour	Standard Appareils résidentiels avec une demande modérée	Demandes à forte demande ou des charges continues nécessitant une capacité supplémentaire
À l'épreuve du futur	Limité - peut avoir besoin de mise à niveau pour des charges plus élevées	Mieux - Permet de la place pour l'expansion et les mises à niveau
Coût & Taille du fil	Légèrement Tailles de fil plus petites et moins chères (cuivre # 6 ou aluminium # 4)	Légèrement Tailles de fil plus chères et plus grandes (cuivre # 6 en conduit ou aluminium n ° 4)
Exemples	Célibataire fours, séchoirs et spas	EV Chargers, grandes unités AC, D

Types de câbles pour les installations de 60 ampères

Le matériau d'isolation, le type de veste et l'environnement d'installation aident à assurer la sécurité, la durabilité et la conformité NEC.Vous trouverez ci-dessous les options de fil et de câble les plus courantes pour les circuits de 60 ampères:

• Thhn / Thwn (cuivre ou aluminium): Conçu pour une utilisation dans les systèmes de conduits.Offre une résistance à la chaleur (jusqu'à 90 ° C dans certains cas).THHN est évalué pour les emplacements secs, tandis que le Thwn comprend une résistance à l'humidité supplémentaire, ce qui le rend adapté aux zones humides.Choix commun pour les garages, les sous-sols et les installations de conduits commerciaux.

• XHHW-2 (cuivre ou aluminium): Comprend une isolation en polyéthylène réticulée, qui est plus durable et a une meilleure résistance à l'humidité que THHN / THWN.Classé pour les emplacements humides et secs, ce qui le rend très polyvalent.Fréquemment utilisé pour les mangeoires à des sous-panneaux, des équipements CVC et des circuits extérieurs.

• NM-B (Romex®): Conçu pour le câblage résidentiel intérieur uniquement, installé dans des murs ou des plafonds.Limité par NEC à une cote de 60 ° C, vous devez donc utiliser le cuivre n ° 4 ou l'aluminium n ° 2 pour les circuits de 60 ampères.Facile à installer, flexible et couramment trouvé dans les nouvelles constructions ou les rénovations.

• UF-B (câble d'alimentation souterrain): Un câble en curial direct qui peut être installé sous terre sans conduit.Résistant au soleil, à l'humidité et au contact du sol.Souvent utilisé pour nourrir les garages, les granges ou l'équipement extérieur du panneau principal.

• MC (câble vêtu de métal): Fournit une protection mécanique intégrée avec sa gaine métallique.Approuvé pour les courses exposées dans des bâtiments commerciaux, des ateliers et des environnements industriels.Durable et résistant aux dommages physiques, ce qui en fait un excellent choix où une protection supplémentaire est nécessaire.

• Câble d'entrée de service (SE): Couramment utilisé pour apporter l'énergie du compteur d'utilité dans un panneau de service principal ou pour nourrir un grand sous-panel.Disponible en types SEU (non armé) et SER (renforcés).Conçu pour une utilisation extérieure, avec isolation évaluée pour la lumière du soleil et la résistance aux intempéries.

Conclusion

Le câblage d'un disjoncteur de 60 ampères ne consiste pas seulement à choisir un fil;Il s'agit de faire le bon choix pour la sécurité, les performances et la conformité.De la compréhension des règles NEC à la décision entre le cuivre et l'aluminium, chaque détail compte.Que vous installiez un sous-panel, que vous puissiez un chargeur EV ou que vous exécutiez des appareils lourds, la bonne taille de fil garantit que votre système fonctionne bien pour les années à venir.Vérifiez toujours les codes locaux, envisagez de relancer les longues courses et, en cas de doute, consultez un électricien agréé.Avec les bonnes connaissances et la bonne préparation, vous aurez un circuit à la fois sûr et à l'épreuve de l'avenir.

Questions fréquemment posées [FAQ]

1. Puis-je utiliser du fil de calibre 8 sur un disjoncteur de 60 ampères?

Le cuivre n ° 8 AWG n'est évalué que sur 40 ampères à 60 ° C, ce qui le rend sous-dimensionné pour un disjoncteur de 60 ampères.L'utiliser violerait le code NEC et créerait un risque d'incendie.

2. Que se passe-t-il si je sous-dimensionne le fil pour un disjoncteur de 60 ampères?

Des surchauffeurs de fil sous-dimensionné sous charge, qui peuvent faire fondre l'isolation, les disjoncteurs ou provoquer des incendies électriques.Il garantit également une défaillance de l'inspection puisque NEC interdit les conducteurs sous-dimensionnement.

3. Jusqu'où puis-je exécuter du fil de calibre 6 sur un disjoncteur de 60 ampères?

Pour des fonctions jusqu'à 100 pieds, le cuivre # 6 fonctionne bien.Au-delà de cela, la chute de tension devient un problème - vous devez donc passer à la taille de l'aluminium # 4 en cuivre ou # 2 pour maintenir des performances sûres.

4. Ai-je besoin d'un disjoncteur GFCI de 60 ampères pour bain à remous ou spas?

Oui, la plupart des circuits de spa et de bain à remous à 60 amples nécessitent une protection GFCI par code.Un disjoncteur standard ne répondra pas aux exigences NEC pour l'équipement à base d'eau extérieure.

5. Le fil d'aluminium est-il sûr pour un disjoncteur de 60 ampères?

Oui, tant qu'il est correctement installé.Utilisez le n ° 4 en aluminium XHHW-2 ou # 2 NM-B en aluminium, appliquez une pâte anti-oxydante aux terminaisons et couple les connexions aux spécifications du fabricant pour la sécurité et la fiabilité.
