Quelle taille de fil convient à un disjoncteur de 30 ampères?

En ce qui concerne les systèmes électriques, la taille du fil est essentielle à la fois pour la sécurité et les performances.Un circuit d'ampleur de 30 ampères est courant dans les paramètres résidentiels, commerciaux et récréatifs, mais la sélection du fil droit nécessite plus que la correspondance de la cote de disjoncteurs.Le dimensionnement approprié garantit la conformité du code, empêche la surchauffe et protège les appareils connectés.

Catalogue

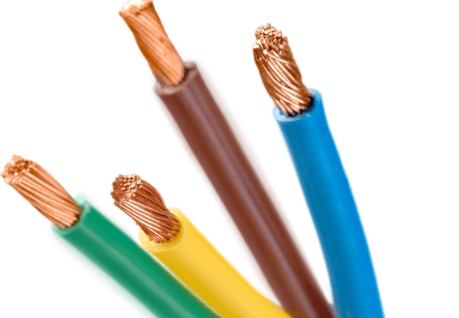

Figure 1. Taille du fil pour le circuit de 30 ampères

Comprendre la taille du fil pour un circuit de 30 ampères

Le fil dans un circuit de 30 ampères doit transporter le courant en toute sécurité sans surchauffe;Cette capacité est appelée ampacité.L'ampacité dépend de facteurs tels que le matériau du conducteur, la cote de température d'isolation et l'environnement d'installation.

Le cuivre, par exemple, transporte le courant plus efficacement que l'aluminium, nécessitant une jauge plus petite pour la même charge.L'isolation à plus haute température augmente la capacité actuelle sûre, tandis que les conduits bondés ou les environnements chauds le réduisent.

Taille	Ampacité de 60 ° C	Ampacité 75 ° C	Ampacité à 90 ° C
10 AWG	30 A	35 A	40 A
8 AWG	40–55 A	50–55 A	55 A

Taillez toujours les fils au composant le moins élevé (disjoncteur ou terminal) pour assurer la sécurité.

Importance du disjoncteur de 30 ampères

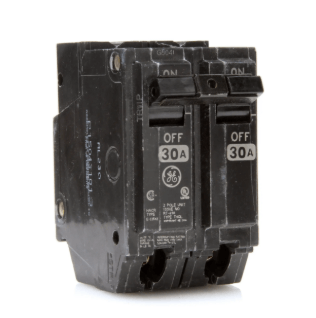

Figure 2. Disjoncteur de 30 ampères

Un disjoncteur de 30 ampères protège à la fois le câblage et l'équipement en trébuchant lorsque le courant dépasse les limites sûres.Le NEC définit une charge continue comme une durée 3 heures ou plus, qui doit être évalué à 125% du courant réel:

• Exemple: Un dispositif dessinant 24 A continu → 24 × 1,25 = 30 A → nécessite 10 fil de cuivre AWG avec un disjoncteur de 30 ampères.

Si la charge continue dépasse 24 A, vous devez augmenter le disjoncteur et le fil.(Voir la section 6 pour les erreurs courantes liées au dimensionnement des disjoncteurs.)

Quand augmenter le fil pour un circuit de 30 ampères?

Alors que 10 AWG Copper est standard, la augmentation de 8 AWG peut être nécessaire lorsque:

• Des températures ambiantes élevées ou des conduits bondés: La chaleur abaisse l'ampleur, donc le fil plus gros empêche la surchauffe.

• Longues courses: La chute de tension devient significative au-delà de ~ 100 pieds pour maintenir une baisse ≤3%, utilisez 8 AWG pour des circuits à longue ou à forte demande.

• Charges continues: Les circuits transportant un courant de quasi-maximum pendant plus de 3 heures peuvent dégrader une isolation de 10 AWG.La mise en œuvre ajoute une marge de sécurité.

Types de câbles pour un circuit d'ampleur de 30 amples

Type de câble	Taille	Notes
NM-B (Romex)	10 cuivre AWG	Câble intérieur résidentiel standard;utiliser Emplacements secs.
Uf-b / thwn dans le conduit	10 cuivre AWG	Résistant à l'humidité;Idéal pour le plein air ou Utilisation souterraine.Doit être dans le conduit.
Thhn / Thwn	10 cuivre AWG	Flexible, durable et à haute température noté.Commun dans les configurations de conduits ou industrielles.
MC (vêtu de métal)	10 cuivre AWG	Protection supplémentaire contre les dommages physiques; adapté aux environnements exposés ou difficiles.

Applications pour un disjoncteur de 30 ampères

Figure 3. VR et remorques de voyage

• VR et remorques de voyage: De nombreux VR et remorques de voyage utilisent une connexion d'alimentation à terre à 30 ampères aux prises de fourniture, aux unités de climatisation et à d'autres appareils à bord.Un disjoncteur 30A dédié garantit que tous les appareils reçoivent une puissance stable sans surcharger le système.

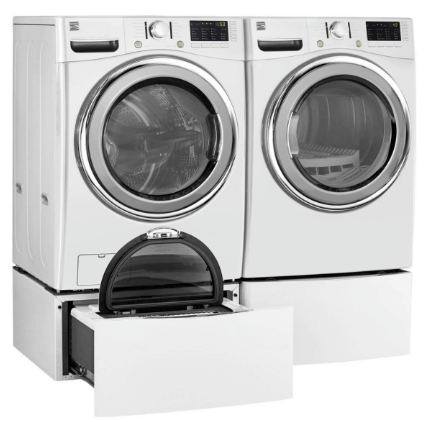

Figure 4. Séchants électriques

• Séchants électriques: Les séchoirs électriques de taille moyenne nécessitent souvent un circuit de 30 ampères.Vérifiez toujours l'étiquette ou le manuel de l'appareil pour confirmer la taille du disjoncteur nécessaire et la jauge de fil.

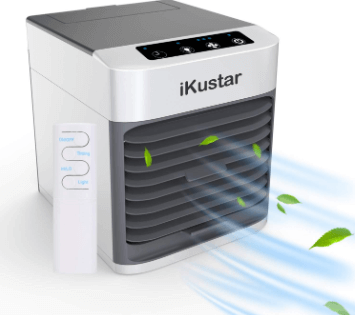

Figure 5. Petits climatiseurs

• Petits climatiseurs: La fenêtre ou les climatiseurs portables peuvent dessiner un courant de démarrage substantiel.Un circuit 30A dédié garantit un fonctionnement sûr, minimisant la chute de tension et empêchant les déplacements des disjoncteurs pendant le démarrage.

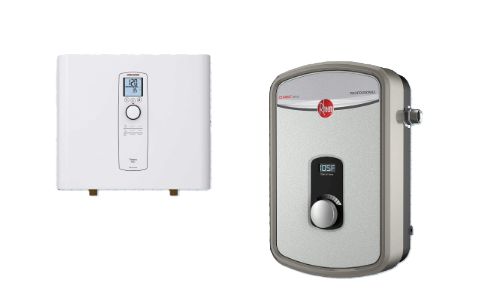

Figure 6. Chauveurs à eau

• Tireaux d'eau: Les chauffe-eau de taille moyenne, généralement autour de 4 500 watts, peuvent fonctionner en toute sécurité sur un circuit de 30 ampères.L'utilisation de la taille du disjoncteur correcte protège l'unité et le câblage de la surchauffe.

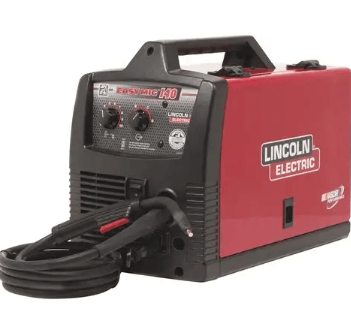

Figure 7. Soudeurs légers

• Soudeurs légers: De nombreuses petites machines de soudage sont conçues pour fonctionner en toute sécurité sur des circuits de 30 ampères.Un disjoncteur 30A dédié répond à leurs demandes intermittentes à courant élevé sans risquer de dommages au câblage.

Erreurs courantes pour éviter

Éviter ces pièges empêche les inspections de surchauffe et échouées:

• chute de tension: Les longues courses nécessitent une augmentation (voir la section 3).

• Mélanger le cuivre et l'aluminium: Utilisez des connecteurs classés Al / Cu pour éviter la corrosion.

• Ignorer les notes terminales: Le fil doit faire correspondre les cotes du dispositif et des disjoncteurs.

• Breakers oversize basé sur l'isolation: La taille du disjoncteur suit l'ampacité et le NEC, pas la température d'isolation seule.

Comparaison 20A vs 30A vs 50A

Taille du disjoncteur	Taille de fil typique	Utilisations courantes
20 a	12 cuivre AWG	Prises résidentielles standard, éclairage Des circuits et de petits appareils comme les micro-ondes ou les cafetières.Idéal pour circuits à usage général avec charges modérées.
30 A	10 cuivre AWG	Circuits moyens tels que RV Shore Électricité, séchoirs électriques, petites unités de climatisation et eau de taille moyenne radiateurs (~ 4 500 W).Adapté aux charges continues ou presque continues avec bonne planification.
50 a	6 cuivre AWG	Les circuits lourds comprennent l'électricité gammes, chargeurs de véhicules électriques (EV), soudeurs de qualité industrielle et grands Systèmes CVC.Gère les demandes à courant élevé en toute sécurité sans tension excessive baisse.

Liste de contrôle de sécurité avant de dynamiser un circuit d'amplification de 30 ampères

Avant d'allumer un circuit de 30 ampères nouvellement installé, il est essentiel de effectuer un contrôle de sécurité approfondi.Cela garantit que l'installation répond non seulement au code mais fonctionne également de manière fiable:

• Vérifiez la dimensionnement du disjoncteur et - Confirmer que la cote de disjonction correspond à la jauge de fil et à la cote d'isolation (voir la section 2 pour les directives NEC).

• Torque correctement toutes les connexions - Utilisez une clé à couple calibrée pour resserrer les pattes et les bornes pour fabricant les spécifications, en évitant les joints lâches ou surpassés.

• Vérifier la compatibilité du connecteur - Si les conducteurs de cuivre et d'aluminium sont mélangés, assurez-vous que les connecteurs AL / Cu approuvés sont utilisés pour empêcher la corrosion galvanique.

• Inspecter le routage et le support - Confirmez que le câble est correctement acheminé, sécurisé et protégé contre les dommages physiques, les arêtes vives ou la chaleur excessive.

• Tester avec des instruments - Utilisez un multimètre pour vérifier la tension correcte auprès du disjoncteur, la continuité entre les conducteurs et l'intégrité de la mise à la terre solide avant de dynamiser.

• Examen final - Promenez-vous à nouveau dans l'ensemble de l'installation, en garantissant l'étiquetage, les couvercles de panneau et les autorisations de sécurité en place.

Conclusion

Un circuit d'amplificateur de 30 ampères peut tout alimenter, des sécheuses et des chauffe-eau aux VR et aux soudeurs légers, mais seulement s'il est installé avec la bonne taille de fil, le disjoncteur et le type de câble.En tenant compte des calculs de charge, de la chute de tension, des conditions de température et des exigences NEC, vous pouvez concevoir un circuit à la fois efficace et sûr.Une planification minutieuse et une installation correcte protègent non seulement votre équipement, mais réduisent également le risque d'incendie ou de dangers électriques, ce qui fait du dimensionnement du fil d'une étape qui ne devrait jamais être négligée.

Questions fréquemment posées [FAQ]

1. Que se passe-t-il si vous utilisez la mauvaise taille de fil pour un disjoncteur de 30 ampères?

L'utilisation d'un fil sous-dimensionné peut provoquer une surchauffe, une isolation fondu et des risques d'incendie.Le fil surdimensionné n'endommagera pas le système mais peut augmenter les difficultés des coûts et de l'installation.Faites toujours correspondre la taille du fil à la cote de disjonction et les directives NEC.

2. Puis-je utiliser du fil d'aluminium sur un circuit de 30 ampères?

Oui, mais vous devez augmenter l'aluminium 8 AWG car il porte moins de courant que le cuivre.Utilisez des connecteurs classés AL / CU pour éviter la corrosion et assurer des terminaisons sûres.

3. Jusqu'où pouvez-vous exécuter 10 fil AWG sur un circuit de 30 ampères?

Pour les charges typiques, le fil de cuivre de 10 AWG est sûr jusqu'à environ 100 pieds.Au-delà de cela, la chute de tension peut dépasser 3%, donc la mise à la hausse de 8 AWG aide à maintenir l'efficacité et à protéger les appareils.

4. Un circuit de 30 ampères est-il 120 V ou 240 V?

Cela peut être l'un ou l'autre.Les VR et de nombreux petits appareils utilisent des circuits 120 V / 30A, tandis que les séchoirs, les chauffe-eau et certains climatiseurs nécessitent souvent 240 V / 30A.Vérifiez toujours l'étiquette de l'équipement pour les exigences de tension.

5. Ai-je besoin d'un disjoncteur GFCI sur un circuit de 30 ampères?

Une protection GFCI est requise si le circuit dessert en plein air, salle de bain, cuisine ou d'autres emplacements humides selon les règles NEC.Pour les circuits dédiés à l'intérieur (par exemple, les sécheurs, les chauffe-eau), un disjoncteur 30A standard est généralement acceptable, sauf si le code local ne spécifie pas.
