Guide complet d'écrou de fil: Types, codes couleur et installation

Que vous installiez un luminaire ou que vous recâblez un interrupteur, des connexions électriques sûres et efficaces sont nécessaires.L'un des outils les plus fiables pour le travail est l'écrou fil - un connecteur simple et à faible coût trouvé dans presque toutes les configurations résidentielles et commerciales.Ce guide explique ce que sont les écrous en fil, où les utiliser, comment les installer, les types et les codes de couleur, les avantages et les inconvénients, et quand considérer des alternatives.

Catalogue

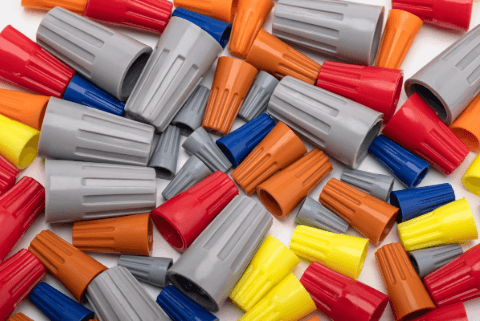

Figure 1. Écrou de fil

Qu'est-ce qu'un écrou de fil?

Un écrou métallique, également connu sous le nom de connecteur de fil à torsion, est un petit capuchon en plastique en forme de cône utilisé pour rejoindre deux fils électriques ou plus décapés.À l'intérieur se trouve un insert en métal enroulé qui se resserre autour des conducteurs lorsque l'écrou est tordu, créant une connexion mécanique et électrique sécurisée.Contrairement à la soudure ou au sertissage, les écrous en fil ne nécessitent pas d'outils spéciaux, juste vos mains, ce qui les rend rapides et fiables pour la plupart des travaux de câblage.

Applications de noix de fil

Les écrous de fil sont largement utilisés dans le câblage industriel résidentiel, commercial et léger car ils fournissent une méthode rapide, sécurisée et rentable de connexion des conducteurs électriques.

• Emplacements intérieurs secs: Les meilleurs environnements contrôlés par le climat tels que les salons, les bureaux et les ateliers.

• Boîtes de jonction et interrupteurs de jonction dans le mur: Boîtes de jonction à l'intérieur couramment utilisées ou plaques de mur pour connecter ou étendre les fils.L'enceinte protège la connexion contre les dommages et le maintient conforme au code.

• Les plafonniers et les ventilateurs: idéal pour connecter les fils en direct, neutre et à la terre lors de l'installation du luminaire, en particulier dans les espaces serrés ou aériens.

• Circuits à basse tension: Convient pour le câblage de contrôle sous 24 V, tels que les thermostats, les sonnettes et les systèmes de sécurité.

Comment installer correctement un écrou fil?

Étape 1: désactiver la puissance

Arrêtez l'alimentation au disjoncteur et vérifiez avec un testeur de tension.

Étape 2: Dépuisez l'isolation

Retirez ½ ″ - ″ d'isolation, en correspondant des spécifications de votre écrou de fil.

Étape 3: Préparez les fils

Alignez les fins dépouillées uniformément.Pour le fil échoué, tournez des brins ensemble pour éviter l'effilochage;Pour le fil solide, la plupart des écrous permettent une torsion directe sans pré-torsion - consultez les conseils du fabricant.

Étape 4: Twist sur l'écrou du fil

Placez l'écrou sur les fils et tournez dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien ajusté.

Étape 5: effectuez un test de traction

Tirez légèrement chaque fil;Le cas échéant, refaire la connexion.

Étape 6: bande facultative

Enveloppez l'écrou uniquement dans les zones à vibration élevée ou le cas échéant par le code.

Types d'écroules

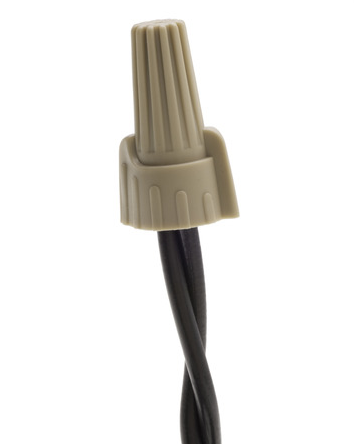

Figure 2. Connecteur de torsion standard

• Twist-on standard: Coquille en plastique durable avec bobine interne;Idéal pour le câblage intérieur général comme les prises, les commutateurs et l'éclairage.

Figure 3. Connecteur ailé

• Connecteur ailé: Ajoute des «ailes» latérales pour une adhérence plus facile - idéal dans les espaces restreints ou lors de la création de connexions fréquentes.

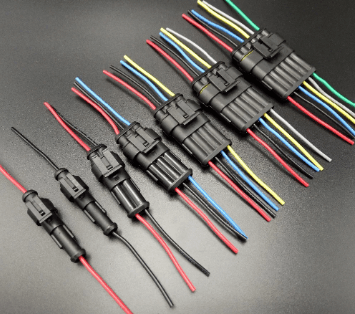

Figure 4. Connecteur imperméable

• Connecteur imperméable: Rempli de gel ou de silicone pour prévenir l'humidité et la corrosion;Utilisé pour les applications extérieures, humides ou en cours directes.

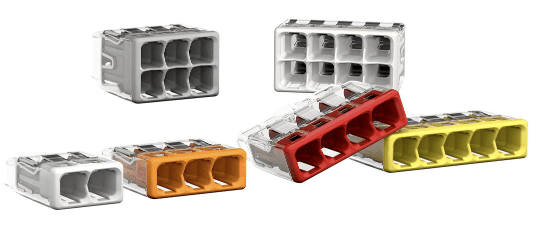

Figure 5. Connecteur push-in

• Connecteur push-in: Sans outil;Insérez le fil dépouillé dans un port à ressort pour des installations rapides et propres - grand pour les travaux modulaires ou résidentiels.

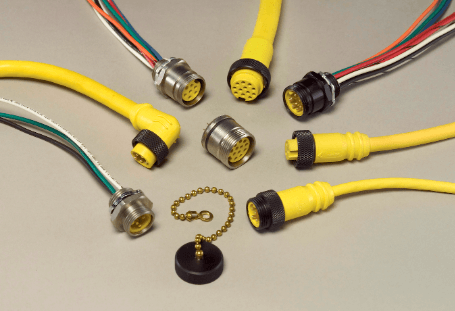

Figure 6. Connecteur à haute température

• Connecteur à haute température: Fabriqué à partir de thermoplastiques en céramique ou résistants à la chaleur;utilisé près de fours, de fours ou d'éléments de chauffage.

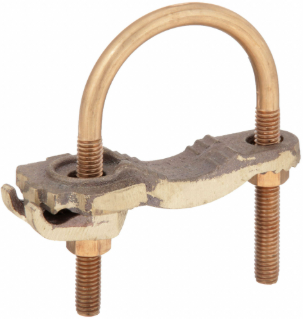

Figure 7. Connecteur de mise à la terre

• Connecteur de mise à la terre: Vert, conçu pour les fils de terre;Certains incluent une borne à vis pour se lier aux boîtes métalliques.

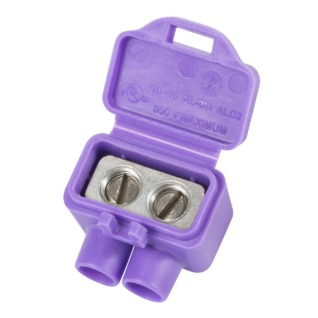

Figure 8. Connecteur classé AL CU

• Connecteur classé AL / CU: Sûr pour rejoindre l'aluminium aux fils de cuivre, empêchant la corrosion galvanique - utilisé dans des maisons plus anciennes avec câblage en aluminium.

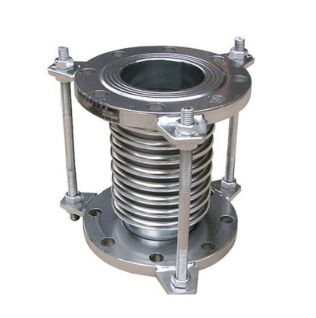

Figure 9. Connecteur de ressort flexible

• Connecteur de ressort flexible: Absorbe les vibrations sans relâchement;Idéal pour les unités de CVC, les moteurs et les pompes.

Codes de couleur de l'écrou fil et compatibilité

Les couleurs des écrous du fil indiquent des tailles de fil compatibles.Alors que la plupart suivent les directives des couleurs standard, confirmez toujours les spécifications sur l'emballage.

Couleur	Gamme AWG	Utilisations courantes
Gris	22–16	Petits fils de commande, thermostats, capteurs
Bleu	16-14	Systèmes à basse tension, sonnettes, alarmes
Orange	18–12	Luminaires, interrupteurs muraux
Jaune	14-10	Câblage général des ménages, réceptacles
Rouge	12-10	Appareils de cuisine, radiateurs spatiaux
Tanné	14-12	Alternative compacte au jaune / rouge
Vert	Terre uniquement	Cuivre nu ou vert isolé vert
Violet	AL / CU	Pour les connexions en aluminium à cuivre

Choisir le bon écrou de fil

Tout d'abord, faites correspondre la jauge en fil et la quantité.Vérifiez la plage nominale sur l'emballage.

Deuxièmement, considérez l'environnement:

1. Humide / humide → imperméable ou rempli de gel

2. Chaleur élevée → céramique ou à haut tempête

3. Vibration → Type de ressort flexible

Enfin, sélectionnez le bon type.Standard, ailé, push-in ou AL / Cu classé en fonction de votre projet.

Meilleures alternatives de noix de fil

Alternative	Mieux pour
Connecteurs d'accès	Environnements permanents et sujets aux vibrations comme du CVAC ou des véhicules
Terminaux push-in wago	Câblage rapide, sans outil et réutilisable dans boîtes à jonction ou panneaux
Bornes à vis	Fixer les connexions mécaniques dans les panneaux, Commutateurs et commandes de moteur
Soude + thermos	Résistance à la corrosion maximale et Joints étanches pour le câblage marin ou extérieur

Écrou de fil par rapport au connecteur push-in

Fonctionnalité	Noix	Connecteur push-in
Vitesse d'installation	Modéré - nécessite une torsion	Action rapide - Push ou Lever
Exigence d'outil	Aucun	Aucun
Réutilisabilité	Pas idéal	Souvent réutilisable
Efficacité spatiale	Modéré	Haut - s'adapte aux boîtes serrées
Mieux pour	Câblage général	Emplois compacts et sensibles au temps

Conseils de sécurité des écrous en fil

• Éteignez l'alimentation avant de travailler - arrêtez le circuit au disjoncteur pour éviter les chocs électriques lors de la création ou de l'inspection des connexions.

• Utilisez des produits classés UL - les connecteurs certifiés répondent aux normes de sécurité et sont testés pour les performances dans des conditions spécifiées.

• Gardez les connexions à l'intérieur des boîtiers approuvés - les boîtes de jonction ou les panneaux protègent la connexion contre les dommages, la poussière et l'humidité.

• TUG-TEST APRÈS L'INSTALLATION - Tirez doucement sur chaque fil pour confirmer qu'il est en toute sécurité par le connecteur.

• Remplacez immédiatement les écrous endommagés - les coquilles fissurées ou usées compromettent l'isolation et l'adhérence, augmentant le risque de défaillance.

• Faites correspondre la taille du connecteur aux fils - en utilisant la bonne taille assure un contact conducteur approprié et un ajustement sécurisé.

• Utilisez des écrous classés Al / Cu pour les métaux mixtes - ceux-ci empêchent la corrosion galvanique et maintiennent une connexion sûre et fiable.

Conclusion

Les écrous de fil restent l'une des solutions les plus fiables pour des connexions électriques rapides et fiables.Choisir le bon type, l'installer correctement et suivre les meilleures pratiques de sécurité assurera à la fois les performances et la conformité du code.

Questions fréquemment posées [FAQ]

1. Les écrous en fil peuvent-ils être réutilisés?

Non. La réutilisation peut affaiblir la bobine interne et compromettre la sécurité.

2. Les écrous de fil sont-ils sûrs pour le câblage en aluminium?

Seulement s'ils sont classés AL / Cu.

3. De quelle taille Noix de fil ai-je besoin?

Vérifiez le diagramme d'emballage pour votre jauge de fil et le nombre de fils.

4. Les écrous en fil répondent-ils aux normes NEC?

Oui, si UL est inscrit et utilisé comme évalué.

5. Pourquoi mon noix de fil est-elle chaude?

Une connexion lâche ou surchargée: compatibilité de la jauge de repeuple et resserrer ou remplacer.
