Le bascule de type D

Temps: 2024/04/25

Parcourir: 5,439

Lorsque nous nous plongeons dans les circuits numériques, la bascule de type D est un composant important.Ce n'est pas seulement fondamental;Une bascule de type D agit comme un support de données précis, capturant et enregistrant un seul bit de données (0 ou 1) en fonction de la synchronisation du signal d'horloge.Imaginez le déclencheur répondant à chaque impulsion de l'horloge, comme un photographe appuyant sur un obturateur, protégeant ainsi les données à ce moment précis.Les données capturées sont ensuite stockées en toute sécurité jusqu'à ce qu'un nouveau signal d'horloge commande le déclencheur pour enregistrer le prochain élément de données.Cette séquence démontre le rôle des bascules dans l'assurance de la précision et du stockage sûr des données, mettant l'accent sur leur rôle important dans les circuits logiques séquentiels.

Le fonctionnement d'une bascule de type D est entraîné par sa capacité à détecter les modifications du signal d'horloge, une fonction appelée opération déclenchée par le bord.Que le signal d'horloge monte ou diminue, la bascule réagit rapidement pour capturer et verrouiller les bits de données à ce moment.Une fois capturés, les données restent constantes à la sortie de la bascule jusqu'à l'arrivée du signal d'horloge suivant.Pendant ce temps, la sortie reste stable, quels que soient les modifications des données d'entrée.

Catalogue

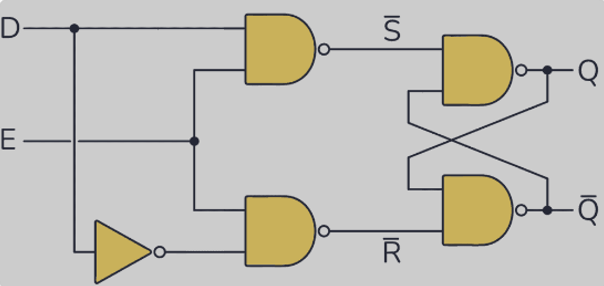

D-Type Flip-Flop
Figure 1: bascule de type D

Qu'est-ce qu'une bascule de type D


Une bascule de type D est un élément de circuit logique numérique intégré qui contient et transmet un peu d'informations.Ce composant se trouve couramment dans les circuits logiques séquentiels et est important pour construire des cellules de mémoire, des compteurs, des registres et divers autres systèmes logiques synchrones et asynchrones.Son rôle principal est de capturer les données présentées sur la borne d'entrée (terminal D) lorsque l'entrée de commande (généralement un signal d'horloge) est déclenchée.Une fois activé, la bascule de type D accueille les données en place et publie toujours les données via le terminal de sortie (Q) jusqu'à ce que l'horloge signale le cycle suivant.

Une bascule de type D se compose de plusieurs pièces de base: entrée de données (D), entrée d'horloge (CLK), sortie principale (Q), et généralement une sortie complémentaire (Øq).Fonctionnellement, une bascule D agit comme un dispositif binaire.Il reflète avec précision l'état de l'entrée D à la sortie Q, mais ne répond qu'aux bords de signal d'horloge spécifiques, verrouillant efficacement les données jusqu'au déclencheur suivant.

Principe de travail de la bascule de type D


Au cœur de la fonctionnalité de la bascule de type D se trouve sa caractéristique de déclenchement des bords.Cette caractéristique garantit que la capture et le verrouillage des données se produisent précisément au moment où le signal de l'horloge change, de bas à haut (bord montant), soit de haut à bas (bord de chute).

Lors de la détection du bord désigné du signal de l'horloge, la bascule de type D lit instantanément et sécurise instantanément les données présentes à l'entrée D.Si le signal à la borne D est élevé, la bascule se met à un état élevé.Inversement, si le signal est faible, il se réinitialise à un état bas.

Après la capture des données, le terminal de sortie primaire (Q) se met immédiatement à jour pour refléter l'état de l'entrée D.Il maintient ensuite cet état, garantissant qu'il reste inchangé jusqu'à la prochaine activation par le signal d'horloge.Le terminal de sortie complémentaire (¬Q) offre l'inverse de la sortie Q, améliorant la cohérence et l'intégrité de la logique du système.

L'état capturé des données à l'entrée D est maintenu constant à la sortie Q entre deux signaux d'horloge.Au cours de cet intervalle, quelles que soient les modifications à l'entrée D, la sortie reste fixe jusqu'à ce qu'un nouveau bord du signal d'horloge initie une autre capture de données.

Conception de circuit de la bascule de type D


Une bascule de type D est une unité de stockage numérique fondamentale qui capture et stocke un seul bit de données chaque cycle d'horloge.Sa fonction principale est de déplacer les données de l'entrée D vers la sortie Q avec le changement d'un bord de signal d'horloge, en hausse ou en descendant et à maintenir ces données jusqu'à l'arrivée du bord d'horloge suivant.Ci-dessous, nous nous plongeons dans les détails de la conception de la bascule D-Type.

À son plus simple, une bascule de type D commence comme une bascule SR - un appareil bistable de base avec des entrées définies et réinitialisés qui aident à éviter les états ambigus en s'assurant que ces entrées ne sont jamais élevées simultanément.

Le bascule de type D dispose d'une entrée de données étiquetée D et d'une entrée d'horloge connue sous le nom de CLK.

Il propose deux sorties: Q et son complément, \ (\ overline {q} \).

Placez un onduleur entre l'entrée D et l'entrée de réinitialisation de la bascule SR.Cette configuration garantit que lorsque D est élevé, l'entrée définie sera également élevée et la réinitialisation sera faible, et vice versa.

Intégrez le signal d'horloge avec une logique de contrôle supplémentaire pour gérer la synchronisation de la capture des données, en veillant à ce qu'elle ne se produise que sur les bords de signal d'horloge désignés.

La réalisation du déclenchement des bords dans une bascule de type D implique un design plus complexe qui incorpore des circuits de porte.Ces circuits gèrent la capture des données spécifiquement sur le bord souhaité du signal de l'horloge, que ce soit en hausse ou en descendant.

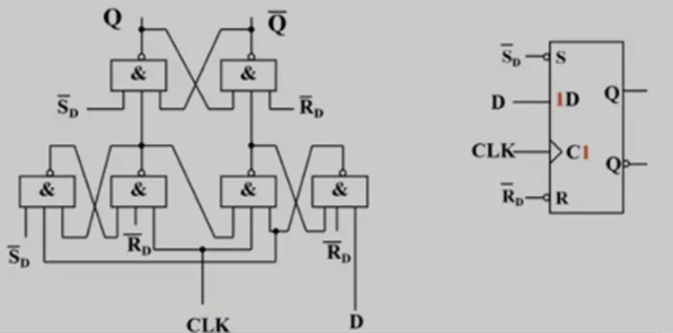

Edge Triggered D-Type Flip-Flop
Figure 2: Talle de type D déclenché par le bord

Connectez deux versions SR SR - ou des versions de type D simplifiées - dans la séquence.Le premier, le maître, accepte l'entrée de données, tandis que le second, l'esclave, verrouille l'état du maître sur le bord du signal d'horloge opposé, facilitant le déclenchement du bord.

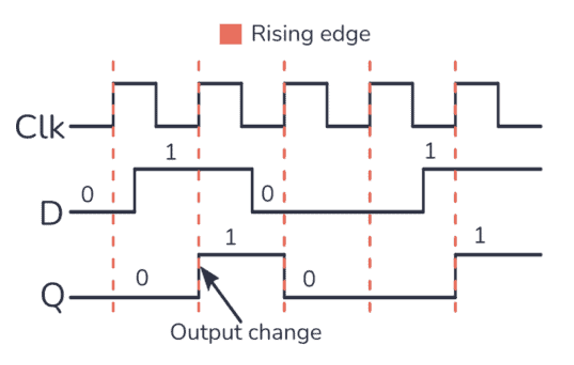

Master-Slave D-Type Flip-Flop
Figure 3: bascule de type D maître-esclave

Construisez un circuit logique avec et et non des portes.Ce circuit combine le signal d'horloge avec l'entrée D à contrôler lorsque l'entrée D a un impact sur la sortie Q, limitée à un bord d'horloge particulier.

Dans la conception du circuit intégré contemporain (IC), les tongs de type D sont souvent construits à l'aide de réseaux complexes de circuits de porte pour améliorer leurs performances et leur vitesse de réponse.Ces tongs sont équipés de fonctions claires et prédéfinies qui permettent aux sorties d'être directement définies ou effacées, indépendantes de l'entrée D ou du signal d'horloge.

La puce 74HC74 de la série 74 Série ICS est un composant couramment utilisé dans la conception de circuits numériques, largement utilisé dans diverses applications nécessitant un stockage et une synchronisation temporaires de données.

Mât-esclave d talte


Un bascule de type D Master-Slave est un appareil sophistiqué conçu pour assurer la stabilité et la précision des circuits numériques.Il capture et sécurise efficacement le signal de sortie à un moment précis, soit le bord montant ou descendant du signal de l'horloge, ce qui élimine les erreurs causées par les changements de signal pendant la période d'horloge.Ce bascule intègre deux tongs de type D lié séquentiellement: le premier est le maître, et le second est l'esclave.Chaque bascule est régie par des phases alternées du signal d'horloge pour maintenir l'intégrité des données tout au long du processus de sortie.

Pendant la phase initiale, au bord choisi du cycle d'horloge (en hausse ou en descendant), la bascule maître reçoit et maintient les données de l'entrée D.Dans cette phase, la bascule d'esclaves reste inactive car elle fonctionne sur la phase opposée de l'horloge, empêchant tout transfert de données.

Dans la phase suivante, lorsque l'horloge frappe le bord opposé (tombant si le maître s'active sur la montée en hausse, et vice versa), la bascule d'esclave s'active.Il récupère et verrouille l'état de données à partir de la bascule maître, et c'est au cours de cette phase que le signal de sortie est finalement généré.La tong maître, ayant transféré ses données, ne modifie pas son état avant le prochain cycle de l'horloge.

La bascule est déclenchée par le bord, capturant des données spécifiquement au bord désigné (montée ou en descente) du signal d'horloge.Cet attribut aide à minimiser les erreurs liées à la durée fluctuante du signal d'horloge.

En divisant les opérations entre le maître et l'esclave, l'appareil empêche la sortie de devenir instable en raison des modifications de l'entrée pendant que l'horloge est active.Cette division garantit une production cohérente sans risque de corruption des données.

La conception maître-esclave garantit que la transmission des données dans le système est synchronisée.Les changements de sortie ne se produisent qu'à des bords d'horloge spécifiques, ce qui rend cet idéal de bascule pour les applications dépendantes de la précision.

Autres circuits intégrés populaires de type D D-Flip-Flop


Les circuits intégrés (ICS) de type D-Flip-Flip sont le fondement de l'électronique numérique en raison de leurs capacités efficaces de stockage de données et de transmission.Ils jouent un rôle important dans la conception des systèmes numériques, la gestion du stockage temporaire de données, la logique séquentielle et le traitement des données complexes.Ci-dessous, nous nous plongeons dans les spécificités de certains tongs de type D largement utilisés, décrivant leurs caractéristiques et applications.

Le 74LS74 IC est une bascule Dual D-Type en utilisant une technologie de déclenchement Schmitt à basse puissance, spécifiquement Schottky de faible puissance (LSTTL).Les fonctions prédéfinies (pré) et claires (CLR) sont incluses dans chaque déclencheur.Ces fonctionnalités permettent à la sortie d'être rapidement définie ou réinitialisée, indépendamment du signal d'horloge (CLK).Cette fonctionnalité est particulièrement utile lors de la création de machines d'état et de circuits qui détectent les bords.Ce CI est favorisé dans les applications nécessitant une consommation d'énergie plus faible et une vitesse modérée.

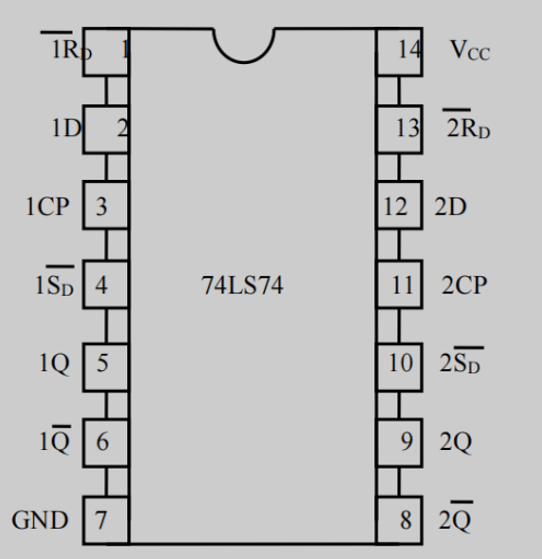

74LS74
Figure 4: 74LS74

Le 74HC74 est une famille CMOS à grande vitesse qui a la fonctionnalité du 74LS74 mais avec des performances améliorées.Il fonctionne à des vitesses plus élevées et consomme moins d'énergie, ce qui le rend idéal pour les applications sensibles à la puissance et à grande vitesse.Le 74HC74 a une plage de tension d'alimentation plus large et est plus flexible que le 74LS74 pour s'adapter à une variété de systèmes électroniques.

Ce Top-flop IC 74LS175 de type quad-D contient quatre tongs indépendants.Ils partagent une entrée d'horloge commune (CLK) et un signal de claire (CLR), permettant à toutes les tongs de réinitialiser ensemble à un moment précis.Cette configuration prend en charge les implémentations où les registres et les caches doivent mettre à jour les données simultanément.

Le 74HC175 utilise la technologie CMOS à grande vitesse et offre des avantages par rapport au 74LS175, comme une consommation d'énergie inférieure et un fonctionnement plus rapide.Il est idéal pour traiter simultanément plusieurs signaux de données, en particulier dans les scénarios critiques d'énergie.

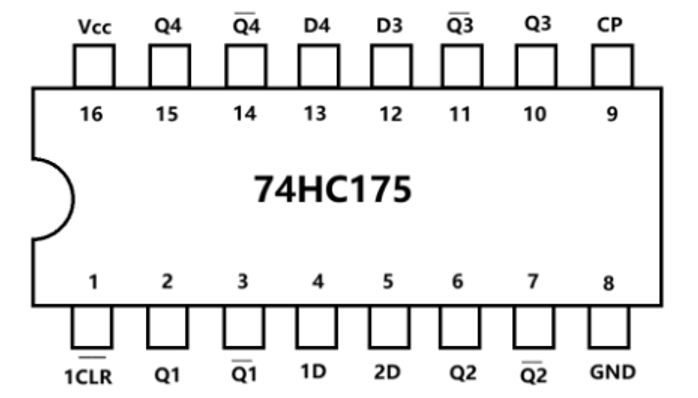

74HC175
Figure 5: 74HC175

4013b est un double circuit intégré de bascule de type D qui utilise la technologie CMOS pour assurer une consommation d'énergie statique extrêmement faible et une large plage de tension de fonctionnement.Chaque bascule a des données indépendantes (D), Clock (CLK), Preset (PRE) et Clear (CLR) Entrées et doubles sorties (Q et Q).Son efficacité énergétique le rend adapté aux appareils alimentés par batterie et aux besoins à faible consommation d'énergie.

Le 40174b est un IC à bascule de type D à six canaux, utilisant également la technologie CMOS.Il prend en charge les applications nécessitant une large plage de tension et une faible consommation d'énergie.Ce CI dispose de 6 bascules indépendantes de type D et est particulièrement utile dans les systèmes numériques complexes pour le stockage de données multiplexé et les mises à jour simultanées.Entrées de données indépendantes et signaux d'horloge partagés pour chaque bascule améliore la flexibilité de conception.

40174B
Figure 6: 40174b

Lors de la sélection d'un IC de bascule de type D, il faut tenir compte de ses paramètres techniques, de ses caractéristiques de fonctionnement et de sa pertinence pour une application spécifique.De la série LS à faible puissance et de la série HC à haut débit à la série CMOS polyvalente, chaque CI offre des avantages uniques qui améliorent les performances et la fiabilité des conceptions de circuits numériques.

Utilisations principales des tongs de type D


Les tongs de type D sont le fondement de la conception des circuits numériques et fournissent bien plus que le stockage et la transmission de base de données.Cette section explore leurs principales applications, mettant l'accent sur l'expérience pratique détaillée des ingénieurs et les étapes subtiles impliquées dans leur fonctionnement.Le but de la discussion est la clarté et la simplicité du langage.

Dans les circuits numériques, les tongs de type D sont très importants pour protéger les informations.Ils capturent et stockent les données binaires (0 ou 1) au moment précis de chaque cycle d'horloge.Les concepteurs comptent sur ces appareils pour préserver temporairement les états ou les signaux, servant de puissantes voûtes électroniques dans des environnements électroniques chaotiques.Cette fonctionnalité facilite la construction de structures de registre et de mémoire où plusieurs tongs sont stratégiquement assemblés pour créer des systèmes de stockage de données approfondis.

Les bascules de type D sont utiles pour détecter les changements de signal.Ils excellent dans l'identification des transitions critiques sur le bord montant ou descendant d'un signal, une fonction nécessaire pour synchroniser les circuits et gérer les flux de données rapides.Cette précision les rend idéaux pour le contrôle de synchronisation et l'identification des événements critiques, en garantissant une réponse système rapide et précise.

Dans les systèmes complexes avec diverses exigences de synchronisation, les tongs de type D assurent des échanges de données cohérents sur différentes parties au bon moment.Ils capturent les données précisément en cas de besoin et maintiennent sa stabilité pour une livraison cohérente.

Les bascules de type D forment le squelette des circuits séquentiels, des compteurs binaires simples aux machines d'état synchrones complexes.Ils utilisent des signaux d'horloge pour gérer le changement ordonné et la transmission des bits de données pour implémenter diverses fonctions de synchronisation et des opérations logiques complexes.

Les tongs de type D jouent également un rôle dans la conversion des signaux à haute fréquence en signaux à basse fréquence, un processus central de la conception d'horloges et de minuteries électroniques.En reliant la sortie de la bascule à son entrée via un onduleur, les ingénieurs peuvent atteindre une division de fréquence, coupant la fréquence de moitié.L'opération implique un état de changement de bascule à chaque cycle d'horloge, permettant un contrôle précis de la fréquence d'entrée.

Pour le traitement séquentiel des bits de données, comme dans les communications en série ou la tampon, une connexion en série de bascules de type D configurées comme un registre de décalage est essentielle.Ils transfèrent les données progressivement, synchronisées avec un signal d'horloge, similaire à la réussite d'un bâton dans une course de relais.Cette méthode garantit un mouvement de données ordonné et contrôlé dans tout le circuit.

En plus du stockage des données, les tongs de type D sont également importants pour construire des circuits logiques complexes.Ils stockent l'état actuel et guident les transitions vers des états ultérieurs en fonction des modifications d'entrée.

Les bascules de type D capturent la valeur précise du signal analogique à un moment précis pendant la conversion de l'analogue au numérique.Cet échantillonnage facilite la réflexion précise des informations analogiques sous forme numérique, garantissant la fidélité et la précision du traitement du signal.

Conclusion


Notre exploration détaillée des principes, de la conception et des applications des tongs de type D met en évidence leur rôle critique dans la conception et la mise en œuvre des circuits numériques.Les bascules de type D vont au-delà des fonctions de stockage de données de base et de transmission.Leur déclenchement précis de bord, le verrouillage des données contrôlées à l'aide de signaux d'horloge et la maintenance cohérente des données aux sorties sont la base de l'électronique numérique.

Des opérations de base telles que le verrouillage des données et la détection des bords à la construction de circuits séquentiels complexes, la gestion de la synchronisation des données et la réalisation d'échantillonnage de données de haute précision, les tongs de type D démontrent leur polyvalence et leur essence dans la technologie électronique moderne.

De plus, le développement d'une bascule de type D-Slave D-Flip-Flop améliore la conception d'origine en améliorant la stabilité et la fiabilité de la transmission des données.Cette évolution a représenté une progression significative de la technologie des bascules pour maintenir un timing strict dans des circuits complexes, jetant les bases de systèmes de logique numérique plus complexes.

Les progrès technologiques ont abouti à des circuits intégrés modernes de type D, tels que la série 74 et la série CMOS, offrant aux concepteurs une plus grande flexibilité et des spécifications de performance supérieures.Ces améliorations comprennent une consommation d'énergie réduite, des temps de réponse plus rapides et une plage de tension étendue.Ces avancées stimulent non seulement l'innovation dans la conception des circuits numériques, mais garantissent également que les tongs de type D répondent aux besoins croissants des industries telles que les communications et l'électronique grand public.






Questions fréquemment posées [FAQ]


1. Pourquoi les tongs D sont-elles largement utilisées?


D Les tongs sont très favorisés dans l'électronique numérique en raison de leur fiabilité et de leur simplicité.La caractéristique distinctive d'une bascule D est sa capacité à changer la sortie uniquement au bord d'un cycle d'horloge.Cela garantit que tout changement d'entrée en dehors de cette période n'affecte pas la sortie, offrant une stabilité et une prévisibilité essentielles pour l'électronique complexe.

2. Qu'est-ce qu'une bascule D?


Une bascule D fonctionne de manière similaire à un verrou D mais avec une différence clé: il capture l'état d'entrée au bord positif de l'horloge (ou le bord négatif si l'entrée de l'horloge est active bas), puis maintient cet état pour un cycle d'horloge.Cette fonctionnalité est la raison pour laquelle elle est souvent appelée «bascule de retard», car elle retarde le signal d'entrée par exactement un seul cycle d'horloge.

3. Quelle bascule est utilisée le plus couramment?


La bascule D est répandue dans les circuits commerciaux, en particulier dans la logique programmable en raison de sa fonctionnalité simple.Il gère efficacement les entrées synchrones, les entrées asynchrones et les entrées d'horloge, ce qui en fait un choix polyvalent pour diverses applications numériques.

4. Pourquoi les tongs JK et T sont-ils utilisés dans les compteurs?


La bascule JK est particulièrement polyvalente et largement utilisée dans la conception de compteurs.Son utilité dans les compteurs provient de sa fonctionnalité à bascule;Si les entrées J et K sont élevées au bord de l'horloge, la sortie bascule entre les états.Cette caractéristique permet à la bascule JK de fonctionner de manière similaire à une bascule D dans certaines conditions, ce qui le rend idéal pour les applications logiques séquentielles.

5. Pourquoi le JK est-il stable en bascule?


La bascule JK déclenchée par le bord est connue pour sa sortie stable.Contrairement aux bascules déclenchées par niveau, qui réagissent aux entrées tant que le signal d'horloge est à un niveau particulier, les tongs déclenchés par le bord ne répondent qu'au bord du signal d'horloge, minimisant le risque de problèmes et garantissant des performances fiables dansapplications dynamiques.
