Guide technique du multiplexeur

Temps: 2024/04/26

Parcourir: 7,046

Les multiplexeurs (MUX) sont très importants dans le monde technologique d'aujourd'hui pour une transmission de signal efficace.Cet article analysera les concepts de base, les mécanismes de fonctionnement, les méthodes de conception et diverses utilisations des multiplexeurs dans les communications électroniques contemporaines.Un multiplexeur est un outil électronique complexe qui peut envoyer plusieurs signaux simultanément via un seul canal.Il utilise diverses technologies telles que la division temporelle, la division de fréquence et le multiplexage de la division de longueur d'onde pour améliorer l'efficacité de la communication.L'essence de la technologie du multiplexeur réside dans sa capacité à combiner des flux de données complexes pour la transmission, puis les diviser avec précision à la destination pour maintenir l'intégrité du signal et la précision.

Catalogue

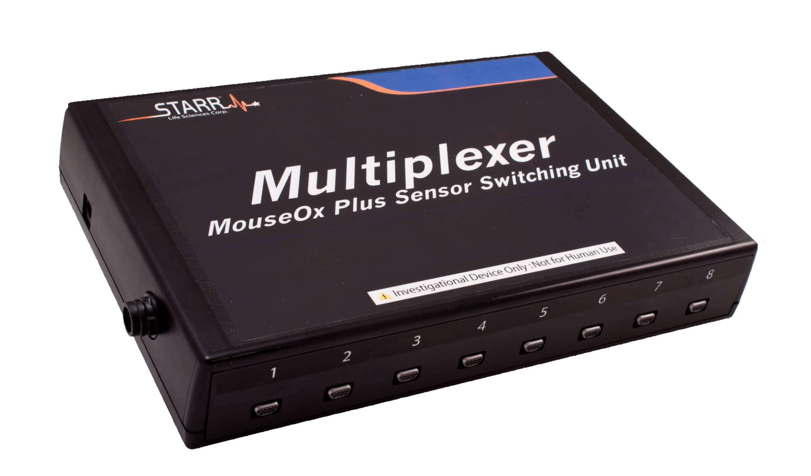

The Multiplexer
Figure 1: Le multiplexeur

Qu'est-ce qu'un multiplexeur？


Un multiplexeur est un appareil qui permet d'envoyer plusieurs signaux sur une seule ligne, améliorant l'efficacité de transmission des données et l'utilisation des canaux.Il intègre plusieurs entrées dans un signal composite qui est transmis à une destination où il est décomposé dans le signal d'origine.Cette technologie est importante dans des domaines tels que les communications téléphoniques et la transmission des données Internet et les fonctions comme les voies sur une autoroute pour gérer plusieurs véhicules à déplacement rapide sans interférence.

Quatre lettres différentes devaient être envoyées, mais il n'y avait que du temps pour un voyage au bureau de poste.Le multiplexeur combinera les quatre lettres dans un ensemble de livraison.Au bureau de poste, chaque lettre est triée et envoyée à son adresse respective, en gardant l'heure et en maintenant la précision de la livraison.

La conception et la mise en œuvre de multiplexeurs impliquent plusieurs technologies telles que le multiplexage de la division temporelle, le multiplexage de la division de fréquence et le multiplexage de la division de longueur d'onde.Chaque méthode a un objectif spécifique:

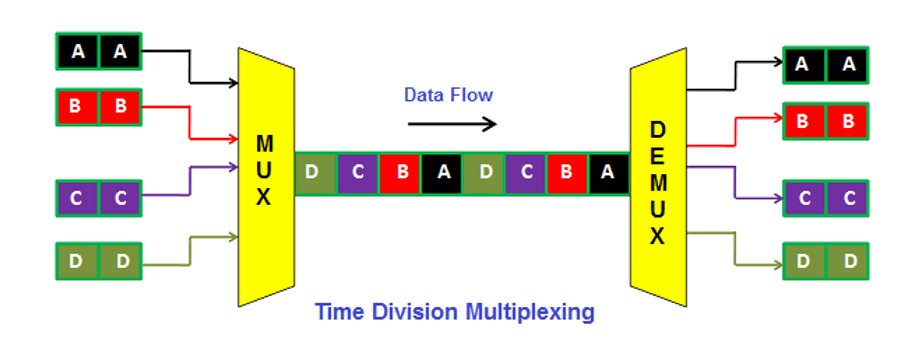

Time Division Multiplexing
Figure 2: Multiplexage de division temporelle

Le principe de travail du multiplexage de la division du temps est similaire à la file d'attente dans un restaurant.Les clients s'alignent pour passer des commandes à des moments désignés pour garantir un service ordonné et efficace.

Le multiplexage de la division de fréquence, par rapport aux tours radio transmettant différents programmes sur différentes fréquences en même temps, permet aux auditeurs de régler leurs canaux préférés sans chevauchement.

Le multiplexage de la division des longueurs d'onde dans les fibres optiques permet de transmettre plusieurs signaux optiques de différentes longueurs d'onde sur une seule fibre, augmentant considérablement la capacité et l'efficacité des données.

Symbole du multiplexeur


Le symbole du multiplexeur (MUX) est essentiellement un raccourci utilisé sur les diagrammes schématiques électriques pour transmettre instantanément la fonctionnalité et la connectivité d'un appareil.Le symbole est généralement représenté comme un rectangle avec plusieurs lignes d'un côté - ce sont les entrées.Une ligne sort de l'autre côté, représentant la sortie.De plus, ce symbole a une caractéristique importante: la ligne de sélection.Cette ligne contrôle le signal d'entrée envoyé à la sortie, permettant une commutation dynamique en fonction des besoins du circuit.

Multiplexer Symbol
Figure 3: Symbole du multiplexeur

Imaginez que vous examinez un diagramme de circuit rempli de nombreuses lignes qui se croisent.Dans ce document, vous trouverez un rectangle avec plusieurs lignes d'entrée marquées d'un côté et une ligne de sortie de l'autre côté.Attaché à ce rectangle se trouvent une ou deux plus petites lignes - ce sont des lignes de sélection.Cette figure géométrique simple est le symbole d'un multiplexeur, vous amenant à comprendre qu'il sélectionne une sortie à partir de plusieurs entrées en fonction d'un signal de sélection.

Le fonctionnement de la ligne de sélection est contrôlé par code binaire.Par exemple, une ligne de sélection avec deux bits peut contrôler jusqu'à quatre entrées, sélectionnant celle qui est connectée à la sortie.Ces lignes de sélection sont généralement étiquetées "S0", "S1", etc. pour indiquer leur fonction dans l'entrée de sélection.Les sorties et les entrées sont clairement étiquetées, généralement la sortie comme "Y" ou "Out" et l'entrée comme "I0", "I1", etc. pour indiquer clôtement leurs rôles.

Compte tenu de la conception numérique de la télévision du récepteur, les ingénieurs doivent choisir parmi plusieurs sources de signal (telles que différentes sources de station de télévision) pour déterminer ce qui est affiché à la télévision.Le multiplexeur du diagramme du circuit du récepteur étiquette clairement le signal sélectionné pour la sortie en fonction de l'entrée utilisateur, la simplification de la conception et la description fonctionnelle.

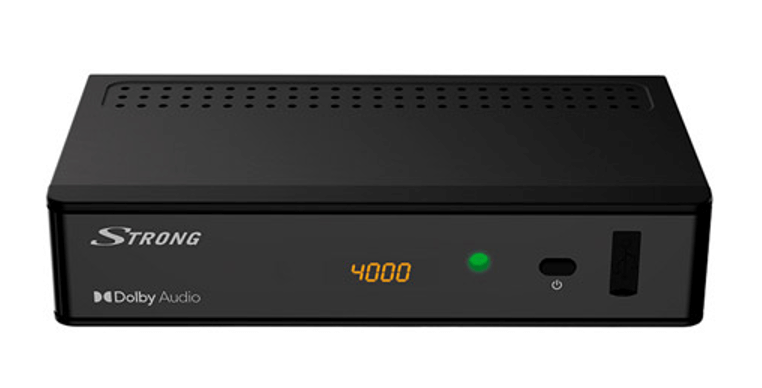

Digital TV Receiver
Figure 4: Récepteur télévisé numérique

L'utilisation d'un multiplexeur, c'est comme utiliser une carte de circuit imprimé.Avec le fil à la main, vous devez décider où le brancher. Les lignes de sélection agissent comme des guides, indiquant au multiplexeur qui signale à l'itinéraire.Pour une ligne de sélection 2 bits, imaginez que vous pouvez utiliser quatre commandes, chaque commande demandant au multiplexeur de vous connecter à l'une des quatre entrées possibles.L'ajustement un peu de 0 à 1 indique efficacement au multiplexeur quelle entrée à activer, un peu comme concentrer l'attention sur une chaîne de télévision spécifique.

La clarté des symboles du multiplexeur sur les diagrammes est très importante lors de la conception de systèmes avancés tels que les communications par satellite.Il aide les concepteurs à s'assurer que divers signaux sont correctement combinés en une seule transmission envoyée via satellite.Chaque choix que vous faites en utilisant un multiplexeur est important, et comme naviguer dans un labyrinthe, chaque tour peut déterminer le succès d'une transmission de signal.

Conception de base d'un multiplexeur


Un multiplexeur (souvent appelé mux) combine plusieurs signaux d'entrée dans une seule ligne pour la transmission, puis les sépare avec précision lorsqu'ils atteignent leur destination.Imaginez quatre fils colorés, chacun représentant un signal différent.Un multiplexeur permet à ces quatre fils de voyager ensemble le long du même chemin et de les trier dans des signaux séparés à la fin de la transmission, garantissant que chaque fil se déplace correctement.

Lors de la construction d'un multiplexeur, les ingénieurs organisent plusieurs ports d'entrée, un port de sortie et une entrée de signal de sélection.Le signal de sélection fonctionne comme un commutateur, décidant quelle entrée sera connectée à la sortie.Cette configuration maximise l'utilisation des voies existantes sans nécessiter de ressources supplémentaires.Par exemple, dans un centre de données, l'utilisation des multiplexeurs peut réduire le besoin de plus de matériel, réduisant ainsi les coûts et rendant le transfert de données plus efficace.

Dans les systèmes téléphoniques, les multiplexeurs permettent à plusieurs appels de partager une ligne à travers le multiplexage de la division du temps (TDM).Cette méthode divise le temps en segments, chaque appel téléphonique occupant une brève période de temps.Ceci est similaire à un jeu de tournant, garantissant qu'aucun appel ne se chevauche, économise de l'espace de ligne et rendant les communications à longue distance plus abordables.

La conception des circuits d'entrée d'un multiplexeur nécessite de s'assurer que les signaux sont correctement acheminés via les portes logiques appropriées à des moments précis.Dans ce cas, les portes logiques agissent comme des feux de circulation, contrôlant le flux de données.Considérez un multiplexeur de base 2 à 1: la position de la ligne de sélection détermine laquelle des deux entrées est envoyée à la sortie.Cette adaptabilité permet aux multiplexeurs de sélectionner non seulement mais aussi de gérer les tâches complexes de traitement du signal.

La précision du signal d'entrée sélectionné est très importante, en particulier dans les environnements haute performance tels que la transmission de données à grande vitesse.Par exemple, dans les communications par satellite, les multiplexeurs doivent combiner plusieurs signaux terrestres afin de les envoyer efficacement sur une liaison satellite.Ces applications mettent en évidence le rôle des multiplexeurs dans les conceptions de systèmes complexes.

Lors de la conception de multiplexeurs, les ingénieurs doivent également optimiser les performances globales du système.Que ce soit en utilisant le multiplexage de la division de la longueur d'onde dans la fibre optique ou l'amélioration du tissu réseau d'un centre de données, les multiplexeurs sont très importants.Ils permettent un traitement des données plus efficace dans la capacité physique limitée et soutiennent les besoins de communication croissants.

Les concepteurs doivent prendre en compte des facteurs tels que les propriétés physiques du signal, la tolérance aux défauts du système et les exigences spécifiques à l'application.Chaque décision s'apparente à l'élaboration d'un mécanisme précis qui fonctionne de manière fiable dans des conditions variables.Grâce à des tests et à un raffinement rigoureux, les concepteurs développent des multiplexeurs à la fois efficaces et fiables, ce qui est important pour tout, des réseaux de communication simples aux systèmes avancés de traitement des données.

Multiplexeur à 4 canaux à l'aide de portes logiques


Un multiplexeur à 4 canaux (MUX) utilisant des portes logiques fonctionne comme un outil de sélection, sélectionnant l'un des quatre signaux d'entrée possibles.Imaginez avoir quatre images différentes et un seul panneau d'affichage qui affiche une image à la fois, contrôlé par un simple interrupteur.

Pour construire ce multiplexeur, connectez d'abord chaque signal d'entrée (étiqueté i0, i1, i2 et i3) à une série et des portes.Chaque porte et la porte reçoit également des signaux de deux signaux sélectionnés S0 et S1.Le signal d'entrée ne peut avancer que s'il remplit les conditions spécifiques définies par S0 et S1.

Par exemple, pour afficher I0, connectez-le à une porte qui obtient également les signaux inversés de S0 et S1.Lorsque S0 et S1 sont tous deux réglés sur 0, I0 sera autorisé à passer par la porte et.De même, la sélection de I1, I2 et I3 dépend de différentes combinaisons de S0 et S1, guidant chaque combinaison à travers son propre chemin de porte logique.

Après avoir traversé la porte et, les signaux réussis convergent vers la porte OR.Cette porte ou la porte compile le signal d'entrée et sortira le signal sélectionné.C'est comme s'il y avait plusieurs routes, mais une seule mène à la destination finale.

Ce MUX à 4 canaux s'est avéré très important dans les applications telles que la sélection des entrées de données dans les microprocesseurs ou la sélection de flux de données dans les communications numériques en fonction des signaux de contrôle.C'est plus qu'un simple exercice théorique - c'est un outil pratique et polyvalent qui peut améliorer la conception du circuit et rendre l'utilisation des ressources plus efficace.

Le multiplexeur de 4 à 1 canal expliqué


Un multiplexeur de 4 à 1 canal est un périphérique de logique numérique de base qui sélectionne l'un des quatre signaux d'entrée pour la sortie.Cet appareil est largement utilisé dans les circuits numériques et le traitement du signal et est important lors de la sélection des données à partir de plusieurs sources.Il fonctionne en fonction de la logique de contrôle, en utilisant deux signaux de sélection pour déterminer quelle entrée est transmise.

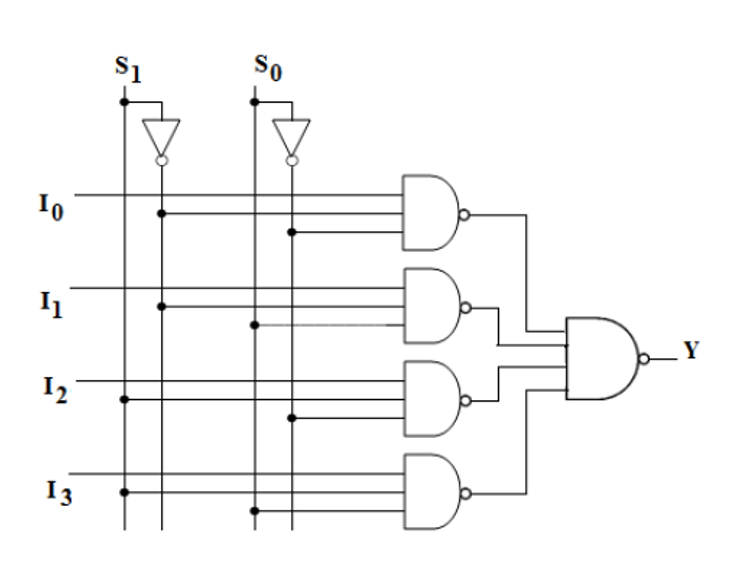

4×1 Multiplexer
Figure 5: Multiplexeur 4 × 1

Lors de la fabrication d'un multiplexeur de canaux 4 à 1, l'objectif principal est de développer une logique de sélection efficace grâce à une disposition des portes logiques telles que et, ou non des portes.Voici comment cela fonctionne: chaque signal d'entrée passe par une série d'opérations logiques, combinées à l'état du signal de sélection, garantissant que seule l'entrée sélectionnée atteint la sortie.

Travaillez avec quatre flux de données différents, métaphoriquement comme les cordes.Votre objectif est de guider la corde correcte à travers le passage étroit (sortie) en fonction de vos choix.Cette expérience pratique simule le fonctionnement d'un multiplexeur de canaux 4 à 1.

Pendant la phase de conception, les paramètres visuels peuvent être utiles.Imaginez une carte de circuit imprimé des commutateurs (portes logiques) et des indicateurs (signaux d'entrée).Votre tâche consiste à faire fonctionner le commutateur en fonction de la logique prédéterminée pour éclairer un voyant spécifique.

Chaque entrée est liée à plusieurs et portes, définissant une série de conditions.Par exemple, pour sélectionner le signal I0 lorsque les deux signaux S0 et S1 sont 0, I0 passe par une porte et qui obtient également les signaux inversés de S0 et S1.Cette configuration garantit que I0 ne se produit que lorsque S0 et S1 sont à l'état souhaité.

Une fois que les signaux ont effacé leurs portes et leurs portes, ils convergent vers la porte OR.Cette porte permet à tout signal qui remplit ses conditions de passer, mais comme un seul signal remplit les conditions à tout moment, un seul signal est finalement sorti.

Ces multiplexeurs ont des applications pratiques dans des domaines tels que les communications par satellite, où le choix des données des capteurs à transmettre en premier est important.Les multiplexeurs agissent rapidement, permettant au système de contrôle de sélectionner et d'envoyer rapidement des données de haute priorité.

Comme la technologie a progressé, ces multiplexeurs sont passés de grands appareils aux micropuces intégrées dans des appareils tels que les smartphones, les ordinateurs portables et les systèmes de maison intelligente.Cette miniaturisation permet non seulement d'économiser de l'espace et de l'énergie, mais améliore également la capacité de traitement et l'efficacité opérationnelle de l'équipement.

Multiplexeur de 4 à 2 canaux


Le multiplexeur de 4 à 2 canaux est un appareil critique conçu pour sélectionner deux sorties à partir de quatre signaux d'entrée.Ces dispositifs sont importants dans les environnements où les données provenant de plusieurs sources doivent être traitées simultanément, comme dans le traitement du signal et les tâches de conversion des données.Contrairement aux multiplexeurs traditionnels qui ne fournissent qu'une seule sortie, la configuration de 4 à 2 offre une plus grande flexibilité et efficacité, capable de traiter simultanément plusieurs signaux.

En pratique, les multiplexeurs à 4 à 2 canaux sont couramment utilisés dans les systèmes d'acquisition de données à grande vitesse.Par exemple, considérons un projet de recherche scientifique où les chercheurs doivent surveiller et enregistrer les paramètres environnementaux tels que la température, l'humidité, la pression de l'air et l'intensité de la lumière en temps réel.Avec un multiplexeur de 4 à 2 canaux, les chercheurs peuvent sélectionner deux de ces paramètres à la fois pour une surveillance centralisée, l'optimisation de la collecte de données et l'augmentation de l'efficacité de l'analyse.Ce traitement sélectif signifie que le système peut allouer des ressources pour hiérarchiser les données basées sur des conditions ou des moments spécifiques, améliorant la gestion et l'utilisation des données.

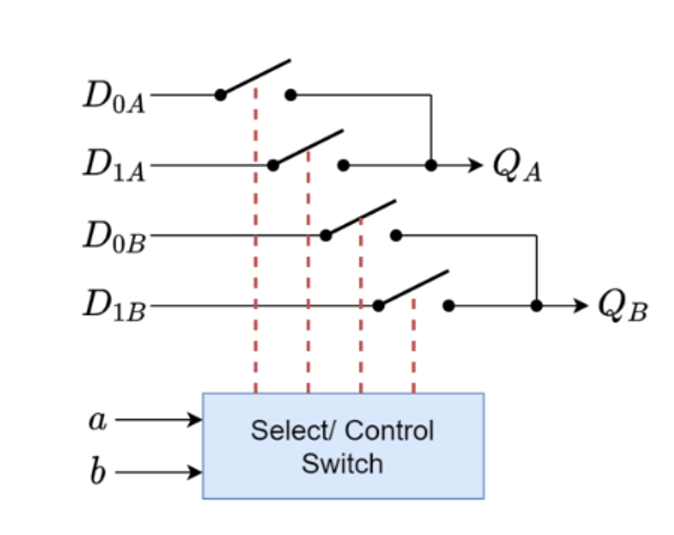

4×2 Multiplexer
Figure 6: Multiplexeur 4 × 2

Un laboratoire de pointe est équipé de quatre capteurs, chacun suivant différents facteurs environnementaux.Votre travail consiste à analyser ces données en temps réel, mais votre appareil ne peut gérer que deux entrées en même temps.Ici, un multiplexeur de 4 à 2 canaux agit comme votre assistant technique, offrant la flexibilité de sélectionner les données de deux capteurs, améliorant ainsi l'attention et la réactivité aux changements dans les conditions expérimentales.

La construction d'un tel multiplexeur implique une configuration complexe de ses composants principaux - les portes logiques qui définissent son processus décisionnel.Vous pouvez imaginer que la mise en place de ces portes, c'est comme construire un labyrinthe électronique miniature, où chaque porte affecte le chemin du signal.La configuration des signaux de sélection est similaire à la mise en place de panneaux directionnels à l'entrée d'un labyrinthe pour guider le flux de données.Cet arrangement intelligent garantit que même parmi plusieurs signaux concurrents, seuls deux sélectionnés sont acquis avec succès de la sortie.

La technologie a des applications bien au-delà du laboratoire.Considérez une station de base de communications sans fil qui gère les signaux de milliers d'appareils mobiles.Le multiplexeur de 4 à 2 canaux agit comme un contrôleur de trafic qualifié ici, identifiant et hiérarchisez rapidement les signaux les plus urgents ou critiques.Cette fonctionnalité améliore non seulement l'efficacité de la communication, mais améliore également la stabilité du réseau sous une charge lourde.

Le multiplexeur de 4 à 2 canaux transcende son rôle de simple composante électronique;Il est important pour exploiter le potentiel de la technologie moderne.Sa conception et ses fonctionnalités innovantes simplifient le processus de gestion de plusieurs sources de signal, garantissant l'efficacité et la précision.À mesure que la technologie évolue, nous nous attendons à des utilisations plus révolutionnaires pour les multiplexeurs, mettant en évidence leurs capacités et leur potentiel importants dans une variété d'applications de haute technologie.

Résumé


Après avoir exploré les subtilités de la technologie du multiplexeur, il est clair que ces appareils sont fondamentaux pour les systèmes d'électronique et de communication modernes.Les multiplexeurs, des 4 canaux de base conçus en utilisant des portes logiques aux types plus spécialisés de 4 à 2 canaux, améliorent considérablement l'efficacité de transmission du signal et les capacités de traitement des données.

Grâce à la conception méticuleuse et à la configuration logique, les multiplexeurs fournissent des solutions robustes pour les besoins complexes de traitement des données.Ils rationalisent le processus de sélection et de sortie des données, permettant une gestion plus efficace des flux d'information.En optimisant comment les signaux sont traités, ces appareils aident à maximiser l'utilisation des ressources physiques, garantissant que la transmission des données est à la fois efficace et stable.

À mesure que nous avançons, le rôle des multiplexeurs devrait devenir encore plus critique.Les innovations dans la technologie pousseront probablement ces appareils pour soutenir des vitesses plus rapides et des capacités plus importantes dans les systèmes de communication.Le développement continu de la technologie du multiplexeur promet de stimuler les progrès dans la création de systèmes électroniques et de communication plus intelligents et plus efficaces, répondant aux exigences des paysages technologiques futurs.






Questions fréquemment posées [FAQ]


1. Qu'est-ce qu'un multiplexeur?


Dans le traitement du signal numérique, un multiplexeur, souvent raccourci en Mux ou même Mulder, est un appareil qui fusionne plusieurs flux de données numériques dans un seul flux avec un débit de données plus élevé.Cette intégration permet la transmission de plusieurs flux de données sur un seul lien physique, réduisant efficacement les coûts en minimisant le besoin de plusieurs canaux séparés.

2. Que signifie le multiplexage en électronique?


Le multiplexage est une technique utilisée dans les réseaux électroniques pour combiner plusieurs signaux, qu'ils soient numériques ou analogiques, en un seul signal composite.Ce signal combiné est ensuite transmis sur un milieu commun, comme un câble à fibre optique ou par des ondes radio.Cette méthode est particulièrement utile pour optimiser l'utilisation de l'infrastructure et réduire la complexité globale et le coût des systèmes de communication.

3. Un multiplexeur est-il analogique ou numérique?


Un multiplexeur, abrégé sous forme de mux, est un circuit intégré polyvalent capable de gérer les signaux d'entrée analogiques et numériques.Il sélectionne l'un des nombreux signaux d'entrée et dirige l'entrée choisie vers une seule ligne de sortie.Cette flexibilité fait des multiplexeurs un composant essentiel dans divers systèmes électroniques, pour accueillir une large gamme d'applications.

4. Quelles sont les techniques de multiplexage?


Les techniques de multiplexage dans les télécommunications et les réseaux informatiques impliquent de combiner plusieurs signaux analogiques ou numériques en un seul signal sur un support partagé.L'objectif principal du multiplexage est d'utiliser efficacement une ressource rare, comme un milieu de transmission physique, permettant la transmission simultanée de plusieurs flux de données.

5. Combien de fils le multiplexage utilise-t-il?


Le multiplexage simplifie considérablement les exigences de câblage des systèmes électriques modernes.En règle générale, seuls trois fils sont nécessaires: un fil de communication de bus, un fil d'alimentation et un fil de terre en option.Par exemple, dans les applications automobiles, un ordinateur de contrôle du corps peut utiliser ces trois fils pour se connecter et contrôler un module de porte, démontrant l'efficacité du multiplexage dans la réduction de la complexité du câblage tout en maintenant les fonctionnalités.
