UN Source de tension contrôlée de tension (VCV) est un type de source dépendante utilisée dans les circuits électroniques.Contrairement aux sources indépendantes (qui fournissent une tension ou un courant fixe), un VCV produit une tension de sortie déterminée par une autre tension ailleurs dans le même circuit.
En termes simples, un VCV agit comme un miroir de tension qu'il reflète et fait évoluer automatiquement la tension d'entrée.Vous pouvez compter sur des éléments VCVS pour façonner les signaux, amplifier les tensions ou maintenir les comportements système souhaités sans nécessiter de réglages externes.
Sur le plan opérationnel, le VCV suit ces étapes:
Sélection des entrées - Un point dans le circuit fournit la tension de commande VIN.
Réglage de gain - Le VCV applique un facteur de gain A, généralement défini à l'aide de réseaux résistifs ou de configurations internes.
Génération de sortie - Le VCVS calcule la tension de sortie en utilisant la relation:
Vdehors= A × vdans
Par exemple, si A = 5 et que la tension d'entrée est 2V, la tension de sortie évolue automatiquement à 10V aucun ajustement manuel requis.
Dans la conception du circuit, les sources dépendantes sont des éléments dont les sorties s'ajustent sur la base d'autres signaux à l'intérieur du même circuit.Contrairement aux sources indépendantes, qui fournissent une tension ou un courant fixe quel que soit ce qui se passe ailleurs, les sources dépendantes répondent dynamiquement aux conditions de circuit.
Vous pouvez compter sur des sources dépendantes lors de la modélisation de composants avancés comme les transistors et Amplificateurs opérationnels (AMP-OP).Cette approche facilite la conception, la simulation et les circuits complexes affinés sans avoir à tout décomposer en interactions minuscules et détaillées.Il existe 4 types de sources dépendantes:

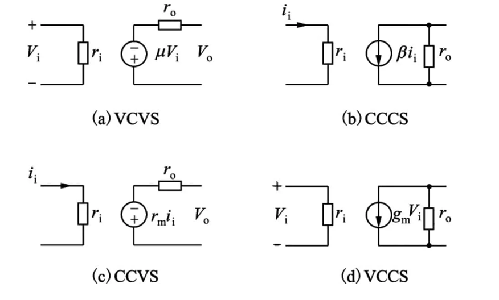

Figure 2. Quatre types de sources dépendantes
• Tension de tension de tension Source (VCVS) - Contrôles de tension de tension.
• Source de tension contrôlée de courant (CCV) - Contrôle de courant Tension.
• Source de courant contrôlé de tension (VCCS) - Contrôle de tension Courant.
• Source de courant contrôlée de courant (CCCS) - Contrôle de courant Courant.
Une source de tension contrôlée de tension (VCV) est un type de source de tension dépendante.Sa tension de sortie n'est pas fixe - au lieu, elle varie en fonction d'une tension d'entrée d'ailleurs dans le circuit.La sortie répond d'une manière prévisible et linéaire vers cette entrée, ce qui rend les VCV utiles pour les tâches où la tension doit être mise à l'échelle ou amplifiée dans des conditions contrôlées.
La relation entre la tension d'entrée et de sortie est définie par l'équation:
u₂ = μu₁
Ici, u₁ est la tension d'entrée de contrôle, et u₂ est la tension de sortie produite par les VCV.Le facteur μ est une constante appelée gain de tension ou coefficient de contrôle.Il n'a pas d'unités et montre simplement dans quelle mesure la tension d'entrée est multipliée pour produire la sortie.Par exemple, si μ est 4 et que U₁ est de 1,5 volts, alors U₂ serait 6 volts.
Les composants VCVS sont couramment utilisés dans les circuits analogiques, en particulier dans les amplificateurs et les systèmes de contrôle du signal.Ils vous permettent de contrôler avec précision les niveaux de tension en utilisant d'autres tensions.Bien que leur fonction puisse ressembler à celle d'un transformateur - où une tension dépend d'une autre - le VCV fonctionne à travers un mécanisme interne entièrement différent.

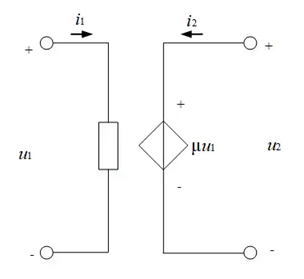

Figure 3. Source de tension contrôlée de tension (VCV)
Dans les diagrammes de circuits, un VCVS est généralement représenté comme un symbole en forme de diamant marqué avec μU₁, indiquant que la sortie dépend de la tension d'entrée.Dans les diagrammes de support, des flèches telles que I₁ et I₂ montrent souvent des directions de courant aux bornes d'entrée et de sortie.Bien que le courant traverse le circuit, il n'affecte pas directement le comportement VCVS - la source réagit uniquement à la tension, pas au courant.
Une source de tension contrôlée de courant (CCVS) est un type de source de tension dépendante.Sa tension de sortie est déterminée directement par un courant d'entrée séparé ailleurs dans le circuit.Cette configuration est particulièrement utile dans l'électronique analogique, où une partie d'un système doit répondre proportionnellement au courant de courant dans un autre.
La relation entre le courant d'entrée et la tension de sortie est décrite par l'équation:
u₂ = r · i₁
Ici:• I₁ est le courant d'entrée ou de contrôle.
• u₂ est la tension de sortie résultante.
• r est la résistance au transfert - une valeur fixe qui définit la quantité de tension produite par unité de courant d'entrée.Il est mesuré en ohms (Ω).

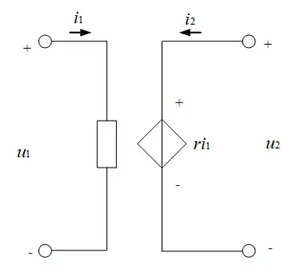

Figure 3. Source de tension contrôlée de courant (CCV)
Dans une configuration typique, le courant d'entrée I₁ traverse une partie désignée du circuit (souvent sur le côté gauche), tandis que la tension de sortie U₂ apparaît à un emplacement séparé (souvent à droite), produit par la source de tension dépendante.Dans les diagrammes, cette source est généralement représentée par un symbole en forme de diamant étiqueté r · i₁, les flèches indiquant clairement la direction des courants de contrôle et de résultant.
Ce modèle est particulièrement utile dans les circuits où le comportement d'une partie doit s'ajuster en fonction des changements de courant dans un autre, comme dans les amplificateurs analogiques, les circuits d'interface des capteurs et les systèmes de contrôle de rétroaction.La reconnaissance de la façon dont la tension de sortie évolue avec le courant d'entrée est essentielle pour l'analyse et la conception de ces systèmes avec précision.
Une source de courant à tension (VCCS) est un élément électrique où le courant de sortie est directement déterminé par une tension d'entrée.Il s'agit d'un type de source dépendante, souvent intégré dans des circuits analogiques qui nécessitent que le courant réponde proportionnellement aux changements de tension, tels que les amplificateurs et les systèmes de transconductance.
La relation est définie par l'équation:
je2 = g⋅u1
Dans cette expression:
• 𝑢1 - est l'entrée de tension de contrôle.
• 𝑖2 - est le courant de sortie résultant.
• 𝑔 - La conductance de transfert est-elle mesurée en Siemens (s), indiquant le nombre d'ampères de flux de courant pour chaque volt appliqué.

Figure 4. Source de courant contrôlé de tension (VCCS)
Dans le diagramme du circuit (figure 3), la tension U1 apparaît sur le côté gauche et sert de signal de commande.À droite, un symbole en forme de diamant représente la source actuelle.Le courant de sortie I2, calculé comme 𝑔⋅𝑢1, circule dans la direction indiquée par les flèches.Ces flèches aident également à clarifier comment le courant se déplace à travers différentes parties du circuit.
Les éléments VCCS fournissent un contrôle linéaire fiable et sont largement utilisés dans l'amplification du signal et les composants de conduite de courant.
Une source de courant contrôlée de courant (CCCS) est un type de source de courant dépendante.Il produit un courant de sortie en fonction de la valeur d'un autre courant ailleurs dans le circuit.Cette relation est définie par:
i₂ = β · i₁
Dans cette équation:
• I₁ est le courant d'entrée ou de contrôle.
• Je suis le courant de sortie.
• β est une constante (sans dimension), appelée gain de courant ou facteur de contrôle.
Le CCCS répond directement aux changements du courant de contrôle.Si I₁ augmente ou diminue, le courant de sortie I₂ s'ajuste proportionnellement, à l'échelle du facteur β.
Ce concept est fréquemment utilisé dans l'électronique analogique.Un exemple pratique est un transistor, où le courant du collecteur (sortie) dépend du courant de base (entrée).Ici, le CCCS capture la façon dont le courant dans une partie de l'appareil détermine le courant ailleurs.

Figure 5. Source actuelle contrôlée actuelle (CCCS)
Dans les diagrammes de circuits, le CCCS est généralement affiché avec une division claire: le côté d'entrée transporte i₁, et le côté de sortie fournit β · i₁.Le symbole source souligne que le courant de sortie existe uniquement en raison du courant d'entrée.
Vous pouvez utiliser ce modèle pour simplifier le comportement des composants réels, en particulier lors de l'analyse des systèmes qui reposent sur l'amplification actuelle.Il fournit un moyen clair et abstrait de comprendre et de prédire comment les appareils comme les transistors fonctionnent dans différentes conditions.
Les rôles pratiques d'un VCV dans la conception du circuit comprennent l'amplification des signaux, la mise en forme de la réponse en fréquence et la régulation de la puissance.En ajustant la tension précisément par la rétroaction et le contrôle, les circuits VCVS garantissent des performances stables et efficaces dans des applications telles que les systèmes audio, les filtres de signal et les régulateurs de tension.
Amplificateurs - Les amplificateurs sont une application VCVS classique.Ici, l'accent est mis sur la façon dont vous affinez le gain et la réponse du système à l'aide des réseaux de résistance et des configurations de circuits, permettant une amplification prévisible dans tout, des systèmes audio aux outils de mesure de précision.
Traitement du signal - Les filtres basés sur VCV, tels que les conceptions de passe-passe, de passe-passe ou de bandes, nettoient les signaux en façonnant la réponse en fréquence.Vous appliquez les étapes VCVS pour maintenir l'amplitude et les caractéristiques de phase souhaitées, ce qui est un facteur sérieux dans des appareils tels que les systèmes radio ou les mélangeurs audio où seules les fréquences sélectionnées nécessitent une amplification ou une suppression.
Réglementation de l'énergie - Dans les circuits de régulation de tension, le VCVS est intégré dans les boucles de rétroaction.Comme décrit précédemment, il compare la sortie à une référence et ajuste dynamiquement les signaux de contrôle.Cette correction immédiate est requise pour maintenir la tension de sortie stable, en particulier dans l'électronique sensible comme les systèmes de communication ou les microcontrôleurs.
Pour analyser avec précision les circuits contenant une source de tension contrôlée par tension (VCV), vous devez comprendre à la fois le comportement de la source et comment il interagit avec le reste du circuit.Un VCV génère une tension de sortie directement proportionnelle à une tension séparée ailleurs dans le circuit.Contrairement aux sources indépendantes, son opération dépend de l'état d'une autre partie du système.L'analyse de ces circuits nécessite une combinaison de lois de base des circuits, de méthodes algébriques et, souvent, d'outils de simulation.
1. Appliquer les lois de Kirchhoff dans les circuits VCVS
Commencez par utiliser la loi de tension de Kirchhoff (KVL) et la loi actuelle de Kirchhoff (KCL).KVL déclare que la tension totale autour de toute boucle fermée doit être nulle, tandis que KCL nécessite le courant total entrant dans un nœud pour égaler le courant total le laissant.Ces principes vous aident à écrire des équations qui décrivent le comportement des tensions et des courants à travers le circuit.
Dans les circuits avec un VCV, ces équations deviennent encore plus critiques.Vous allez identifier la tension de contrôle, puis définir la sortie des VCV en utilisant cette tension.Par exemple, si Vcontrôle La tension d'entrée contrôle-t-elle les VCV et A est le gain, puis le VCV produit une sortie:
𝑉dehors= A⋅vcontrôle
Ces relations sont intégrées dans le système d'équations dès le départ.
2. Résolution des circuits VCVS avec algèbre linéaire
Étant donné que le VCVS introduit une dépendance linéaire dans le système, le comportement global du circuit peut être modélisé à l'aide d'équations linéaires.Chaque équation représente soit une boucle de tension ou un nœud de courant.
Une fois que vous avez toutes les équations, vous pouvez les organiser dans une matrice.Chaque variable (telle que les tensions et les courants) devient un élément matriciel.Vous pouvez ensuite résoudre la matrice en utilisant des méthodes telles que l'élimination gaussienne, la règle de Cramer ou l'inversion de la matrice.Ces techniques sont particulièrement utiles pour les circuits avec plusieurs composants interdépendants, vous aidant à trouver des solutions précises plus efficacement que la résolution manuellement de chaque équation.
3. Simulation des circuits VCVS
Pour les conceptions complexes ou expérimentales, les logiciels de simulation de circuit comme Spice, LTSpice et CircuitLab peuvent être inestimables.Ces plates-formes vous permettent de construire le circuit dans un environnement virtuel, de définir les caractéristiques des VCV et d'observer le comportement du système dans diverses conditions.Les outils de simulation permettent des ajustements rapides et offrent une rétroaction visuelle via la tension et les parcelles de courant.Cela aide non seulement à vérifier l'analyse théorique, mais aide également à identifier tôt les défauts de conception.En testant le circuit dans le logiciel, vous pouvez itérer sur votre conception avant de vous engager dans une construction physique, ce qui permet d'économiser du temps et des ressources.
Au-delà des applications de base, les éléments VCVS permettent des stratégies de conception avancées, en particulier pour la modélisation au niveau du système et le contrôle dynamique.
Modélisation des composants complexes
Plutôt que de modéliser chaque détail à l'intérieur d'un transistor ou d'un semi-conducteur, vous utilisez souvent un VCV pour représenter la relation globale d'entrée-sortie.Vous identifiez les points de contrôle (tension de source de porte), insérez un bloc VCVS qui reflète la façon dont ces points de contrôle affectent la sortie et appliquent des facteurs de gain dérivés des fiches techniques ou des mesures.Cette abstraction simplifie la conception de votre circuit, les amplificateurs à plusieurs étapes ou les grandes chaînes de signaux, vous permettant de prédire le comportement du système sans suivre chaque interaction microscopique.
Systèmes de rétroaction et de contrôle
Vous établissez une référence ou une sortie cible, puis utilisez les VCV pour ajuster dynamiquement la réponse du système.Vous réglez la boucle pour maintenir la stabilité même lorsque les conditions d'entrée ou de charge changent.Les exemples incluent les aliments régulés et les circuits de contrôle automatique du gain (AGC), où le VCVS assure des corrections précises et immédiates sans réglage manuel.
Vous devez tenir compte des facteurs pratiques qui affectent les performances des VCV.
Étape 1: Vérifiez les limites de fréquence
En utilisant les signaux de test et les oscilloscopes, ils déterminent la bande passante efficace du circuit, identifiant où le gain commence à se dérouler et confirmant qu'il répond aux exigences de conception.
Étape 2: Mesurez le taux de balayage
En appliquant des entrées à changement rapide (vagues carrées, des impulsions), ils observent si la sortie maintient le rythme ou le retard, notant la limite de débit de balayage.
Étape 3: Évaluer la manipulation des charges
Ils connectent des charges variables et suivent la façon dont la sortie VCVS tient sous contrainte, estimant les effets de l'impédance de sortie non nulle.
Étape 4: Réduisez le bruit
À l'aide des analyseurs de spectre, ils identifient les sources de bruit et appliquent des correctifs comme des condensateurs améliorés de disposition, de blindage ou de découplage de PCB améliorés.
Étape 5: tester les effets environnementaux
Les tests de température (avec des chambres ou des pistolets thermiques) révèlent si le gain ou la sortie dérive, ce qui invite à l'utilisation d'une compensation thermique ou de composants stables à la température.
Étape 6: Adressez les effets parasites
Vous passez en revue les dispositions de PCB pour minimiser la capacité parasite ou l'inductance, en effectuant des corrections de disposition ou en ajoutant des plans de sol au besoin.
Comprendre comment fonctionne une source de tension contrôlée de tension ouvre la porte à la construction de systèmes électroniques plus intelligents et plus fiables.De l'amplification du son à la régulation de la puissance et de la mise en forme des signaux, les VCV contribuent à la précision et au contrôle de vos conceptions.Bien qu'il soit accompagné de certains défis, comme la gestion du bruit ou l'ajustement pour les changements de température, savoir comment travailler avec VCVs fait de vous un concepteur plus fort et plus confiant.Que vous soyez débutant ou expérimenté dans les circuits, la maîtrise des VCV vous donne des outils précieux pour créer une électronique mieux performante.
Oui.Un VCV peut gérer les signaux AC (courant alternatif) et CC (courant direct), mais la conception peut nécessiter des composants supplémentaires (comme les condensateurs de couplage ou les circuits de biais) pour gérer correctement AC sans déformer le signal.
Vous définissez généralement le gain à l'aide de réseaux de résistance autour du VCVS, ou en configurant des paramètres de gain intégrés si vous utilisez un circuit intégré.Le choix des bonnes valeurs de résistance est important pour obtenir le rapport de tension de sortie / d'entrée correct.
Oui.Même si la sortie VCVS dépend d'une autre tension, le circuit lui-même nécessite de la puissance (généralement à partir d'une alimentation CC) pour faire fonctionner ses pièces internes et produire la tension de sortie contrôlée.
Si la tension d'entrée est trop élevée, les VCV peuvent saturer ou clipter, ce qui signifie que la sortie appuyera sur son maximum (ou minimum) et s'arrêtera après le gain attendu.Cela peut entraîner une distorsion du signal ou une défaillance du circuit si elle n'est pas contrôlée.
Non. Un VCV contrôle la tension mais ne fournit pas d'isolement électrique entre l'entrée et la sortie.Si vous voulez l'isolement, vous utiliseriez d'autres composants comme les transformateurs ou les opto-isolators.
Vous le testez en appliquant de petites perturbations ou en variant des charges et en vérifiant si la sortie reste stable ou revient rapidement à la normale.L'utilisation d'outils tels que les tracés Bode ou les vérifications de la marge de phase / gain aide à confirmer la stabilité.
Les deux ont une valeur.Les simulations (à l'aide d'outils comme Spice) sont plus rapides et montrent un comportement dans de nombreuses conditions, mais les calculs manuels vous aident à comprendre comment fonctionne le circuit et pourquoi.Idéalement, vous devez combiner les deux méthodes.
Oui, mais il est souvent plus facile et plus précis d'utiliser des amplificateurs opérationnels (AMP-OP) configurés comme blocs VCVS.Des conceptions basées sur des transistors discrètes sont possibles mais plus complexes et sensibles aux différences de composants.
Plusieurs facteurs limitent la précision: la qualité des composants (comme les résistances), les performances de l'ampleur op (taux de balayage, la bande passante), les changements de température et le bruit externe peuvent tous affecter à quel point la sortie correspond à la puissance du calcul idéal.
VCVS est requis car il vous permet de contrôler et de façonner les tensions précisément dans un circuit.C'est l'épine dorsale pour construire des amplificateurs, des filtres, des régulateurs et de nombreux systèmes de traitement du signal, ce qui rend l'électronique moderne fiable et efficace.
