Dans les systèmes de résonateur, vous utilisez deux façons principales pour définir le Facteur de qualité (Q), qui mesure à quel point un système stocke efficacement l'énergie par rapport à la rapidité avec laquelle il le perd pendant l'oscillation.
Définition basée sur l'énergie
Q = (énergie stockée) ÷ (énergie perdue par cycle)
Cette formule vous indique à quel point le système est légèrement amorti.Un système avec un Q élevé détient bien l'énergie et a des oscillations durables;L'un avec un faible Q perd de l'énergie rapidement et cesse d'osciller rapidement.
Définition basée sur la fréquence
Q = (fréquence de résonance) ÷ (bande passante)
Cette formule décrit à quel point un système se concentre fortement sur une plage de fréquences étroite.Un système à Q à QG est fortement réglé avec une bande passante étroite, tandis qu'un système à Q à faible Q propage son énergie à travers une plage de fréquences plus large.
Les deux définitions - basé sur l'énergie et basé sur la fréquence - Donnez généralement des valeurs Q similaires dans les systèmes pratiques et vous fournissez des outils utiles lorsque vous travaillez sur des conceptions électriques, mécaniques ou acoustiques.
Le facteur de qualité (Q) façonne directement à quel point un système concentre fortement sa réponse autour d'une fréquence cible.Les systèmes à Q à Q.Les systèmes à faible Q, en revanche, ont une bande passante plus large et plus plate, répartissant l'énergie dans une gamme plus large et devenant moins sélective mais plus tolérante à la variation de fréquence.
Cette relation est souvent décrite en utilisant l'inverse de la bande passante fractionnaire.En termes simples:
• Bande passante fractionnée Q
• Bande passante à faible fraction Q - Réponse plus large et moins ciblée

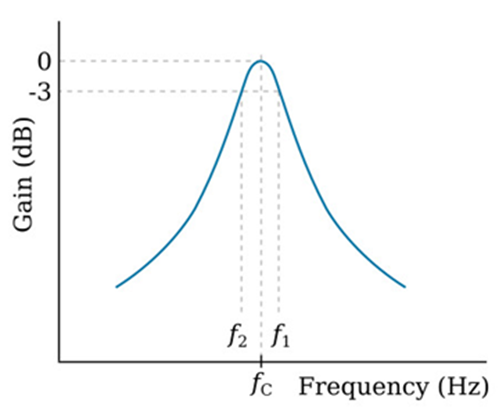

Pour travailler avec Q en termes de bande passante, vous utilisez la fréquence de résonance (Fₙ), qui est la fréquence où la réponse du système atteint son pic.Vous considérez également la bande passante (ΔF), qui est la plage entre les fréquences supérieures et inférieures où la puissance du système reste au-dessus de la moitié de sa valeur de pic, souvent mesurée entre les points de 3 dB.Lorsque vous travaillez avec des systèmes décrits dans Radians par seconde, vous passez à la fréquence résonante angulaire (ωₙ = 2πfₙ) et à la bande passante angulaire (Δω).
La formule commune devient:
Q = fₙ ÷ Δf ou q = ωₙ ÷ Δω
Lorsque vous concevez ou ajustez les systèmes à Q High-Q (comme les filtres passe-bande tranchants ou les canaux de communication à bande étroite), vous vous assurez qu'ils ne font passer que la bande de fréquence souhaitée, rejetant les signaux indésirables à proximité.Les systèmes à faible Q peuvent être meilleurs lorsque vous souhaitez permettre une plage plus large ou réduire la sensibilité aux petits changements de fréquence.
En pratique, vous balayez les fréquences à l'aide d'un générateur de signal et mesurez la réponse du système avec un oscilloscope ou un analyseur de signal.Vous identifiez le pic résonnant, puis trouvez les fréquences où la réponse baisse de 3 dB, connue sous le nom de points de demi-puissance.Enfin, vous calculez le facteur Q à l'aide de la fréquence centrale et de la bande passante mesurée.
Une fois que vous comprenez ce que le facteur de qualité Q représente, vous pouvez le mesurer directement à travers des étapes de test pratiques.La procédure s'applique aux circuits électriques, aux systèmes mécaniques et même aux configurations acoustiques.
Processus étape par étape
1.Préparez le système - configurez le résonateur ou le circuit et connectez un générateur de signal.
2.Veep à travers les fréquences - varient progressivement la fréquence d'entrée tout en observant la réponse avec un oscilloscope ou un analyseur de signal.
3. Identifier le pic - Localisez la fréquence de résonance (Fₙ), où la réponse (tension, courant ou autre sortie) atteint sa valeur maximale.
4. Traversez les points de demi-puissance - mesurez les deux fréquences (F₁ et F₂) où la puissance de sortie tombe à la moitié de son pic, ce qui correspond à une baisse de 3 dB de tension.

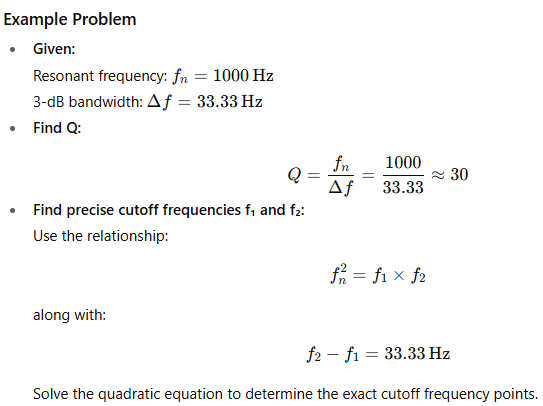

5.Calculer la bande passante - La bande passante (ΔF) est la différence entre les deux fréquences de coupure:

6.Calculer Q - Appliquez la formule (en utilisant la fréquence ou la fréquence angulaire):


Le facteur de qualité (Q) vous aide à évaluer à quel point les composants et les circuits sont efficacement spécifiques, en particulier lorsque vous comparez le comportement du monde réel aux performances idéales.Voici comment Q s'applique entre les inductances, les condensateurs et les circuits résonnants, vous donnant un moyen utile d'évaluer et de comparer leur efficacité.
Pour une inductance, Q est calculé comme:
Q = Réactance inductive ÷ résistance de la série
• Réactance inductive XL augmente avec la fréquence: xl = 2πfl
• La résistance de la série RS provient de la résistance interne du fil (également appelé résistance de série ou ESR équivalent)
Une inductance à Q élevée se comporte presque comme une inductance idéale avec une perte minimale, tandis qu'une inductance à Q à faible Q perd plus d'énergie en tant que chaleur par sa résistance.
Pour un condensateur, Q est calculé comme:
Q = Réactance capacitive ÷ résistance de la série
• Réactance capacitive XC diminue avec la fréquence: xc = 1 ÷ (2πfc)
• La résistance de la série RS est à nouveau le petit ESR à l'intérieur du composant
Les condensateurs à Q à Q stocke et libèrent de l'énergie efficacement, tandis que les condensateurs à faible Q dissipaient plus d'énergie en raison de pertes résistives.
Dans les systèmes de résonance, Q détermine comment la tension ou les amplitudes de courant se comportent en interne:
• Circuit réglé en série - La tension à travers l'inductance ou le condensateur peut atteindre Q fois la tension appliquée à la résonance.
• Circuit à réglage parallèle - Le courant circulant à l'intérieur de la boucle peut devenir q fois plus élevé que le courant d'entrée, ce qui rend les courants internes beaucoup plus forts par rapport à l'alimentation.
Étant donné que les systèmes à Q H sont très sélectifs et efficaces, ils sont utiles dans les applications où la précision est importante.
Filtres - isoler les bandes étroites
Oscillateurs - Maintenir des fréquences stables
Circuits réglés - Booster le comportement de résonance
Capteurs - améliorer la sensibilité
En fin de compte, le facteur Q est un outil simple mais puissant pour vous aider à comprendre et à améliorer les systèmes avec lesquels vous travaillez.Que vous ajustez un circuit, que vous affiniez un filtre ou que vous travailliez avec des capteurs, sachant que le facteur Q vous donne une image claire de la netteté, de la sélective et efficace de votre configuration.En apprenant à mesurer et à appliquer Q, vous pouvez faire des choix plus intelligents, éviter l'énergie gaspillée et construire des systèmes qui fonctionnent mieux et durent plus longtemps.Gardez ce guide pratique à l'esprit, et vous serez prêt à gérer Q comme un pro!
Oui!Même si Q est souvent utilisé dans les circuits électriques, il s'applique également aux systèmes mécaniques (comme les ressorts) et aux systèmes acoustiques (comme les boîtes d'enceintes).Il vous indique toujours à quel point le système stocke l'énergie par rapport à la quantité de perdus, quel que soit le type de système.
Si Q est trop élevé, le système peut devenir trop sensible ou instable.Par exemple, un filtre extrêmement net peut manquer de petits signaux près de la fréquence souhaitée ou devenir plus affectés par le bruit ou les petits changements dans le système.
Si Q est trop faible, le système devient trop large et perd de la précision.Il pourrait permettre aux fréquences indésirables de passer (dans les filtres) ou de gaspiller trop d'énergie (dans les circuits), ce qui le rend moins efficace.
Oui.À mesure que la température augmente, des composants comme les inductances et les condensateurs peuvent montrer une résistance plus élevée (en raison des changements de matériau), ce qui réduit le facteur Q.C’est pourquoi la conception thermique est utile pour viser des performances stables et Q
Vous pouvez améliorer Q en utilisant des composants avec une résistance interne plus faible (comme les condensateurs à faible teneur en ESR ou des inductances de haute qualité), la réduction des pertes d'énergie et l'amélioration des connexions (comme l'utilisation de fils plus épais ou une meilleure soudure).
Pas toujours.Le Q élevé est idéal pour une forte sélectivité, mais parfois vous voulez un Q inférieur pour une tolérance plus large, une bande passante plus large ou un comportement du système plus fluide comme dans les systèmes audio ou les filtres à large bande.
Oui.À mesure que les composants vieillissent ou s'usent, leurs pertes résistives peuvent augmenter, ce qui réduit le facteur Q.C’est pourquoi un entretien régulier ou un remplacement de pièces est requis dans les systèmes haute performance.
Surtout, Q est utilisé pour décrire des composants passifs comme les inductances, les condensateurs et les pièces mécaniques.Mais les composants actifs (comme les amplificateurs) peuvent influencer le Q global du système en ajoutant ou en supprimant l'énergie, en particulier dans les circuits de rétroaction.
Dans les systèmes sans fil, Q détermine à quel point un circuit peut choisir fortement ou rejeter des fréquences radio spécifiques.Un filtre à Q élevé aide à isoler un signal souhaité sans interférence des canaux à proximité, améliorant la clarté et les performances.
Bien que vous puissiez obtenir les résultats les plus précis à l'aide d'outils tels que les oscilloscopes ou les analyseurs, vous pouvez également estimer Q en utilisant des circuits de test simples, des générateurs de fonctions et des mesures minutieuses si vous suivez des guides étape par étape, mais la précision peut être limitée.
