Comprendre les résistances de ballast: comment détecter et tester l'échec?

Dans les composants électriques, les résistances de ballast jouent un rôle majeur dans la gestion du flux de courant et la stabilité de divers systèmes.Ces composants simples mais utilisés sont basiques pour prévenir un courant excessif qui peut entraîner des dommages aux composants.Des systèmes d'allumage automobile aux applications d'éclairage et de laser sophistiquées, les résistances de ballast fournissent un tampon contre les fluctuations électriques.Cet article creuse dans le fonctionnement des résistances de ballast, mettant en évidence leur importance, leur fonctionnalité et les implications de leur échec dans les systèmes qu'ils sont conçus pour protéger.

Catalogue

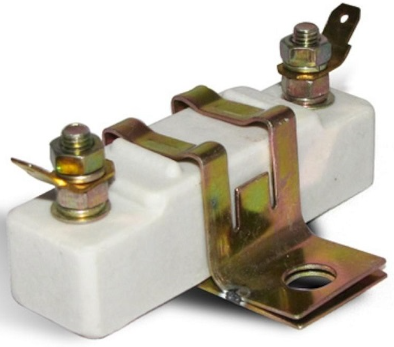

Présentation des résistances de ballast

Une résistance de ballast est un composant électrique de base qui aide à réguler le flux de courant, empêchant les dommages d'un courant excessif.En ajoutant une résistance à un circuit, il stabilise les fluctuations électriques et assure un fonctionnement cohérent.

Ces résistances sont couramment fabriquées à partir de matériaux tels que le carbone, les alliages enroulés ou l'oxyde métallique, chacun choisi pour leur capacité à résister à la contrainte électrique et à fournir une résistance fiable.À mesure que le courant augmente, la résistance de ballast ajuste dynamiquement sa résistance, empêchant les pointes dangereuses et assurant un débit constant.

Bien que les circuits modernes intègrent souvent des composants avancés comme les circuits intégrés pour gérer le courant plus précisément, les résistances de ballast jouent toujours un rôle majeur dans des applications spécifiques.Dans les systèmes d'allumage automobile, par exemple, ils régulent la tension fournie à la bobine d'allumage, assurant une bonne synchronisation du moteur et un fonctionnement en douceur.

Les résistances de ballast régulent les systèmes d'allumage

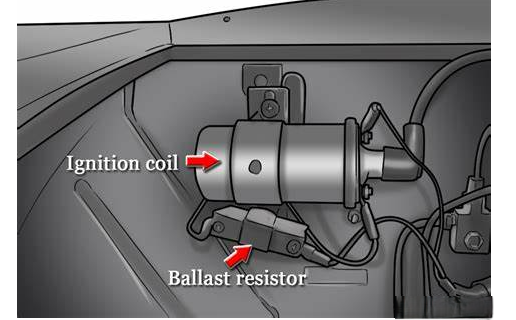

Figure 2. Les résistances de ballast régulent les systèmes d'allumage

Dans les systèmes d'allumage automobile, les résistances de ballast aident à contrôler le courant qui coule vers la bobine d'allumage, empêchant une accumulation de chaleur excessive et prolongeant la durée de vie de la bobine.Positionné entre le commutateur d'allumage et la borne positive de la bobine, la résistance limite le débit électrique pour protéger le système contre les dommages.

Pendant le démarrage du moteur, un circuit de contournement dirige momentanément la tension de la batterie complète vers la bobine d'allumage.Cette vague offre une étincelle plus forte, ce qui facilite le déclenchement du mélange de combustible à air.Une fois le moteur en cours d'exécution, la résistance de ballast est réactivée, réduisant la tension à un niveau plus sûr.Ce règlement garantit des performances d'allumage constantes tout en empêchant la surchauffe et l'usure prématurée de la bobine.

Signes d'une résistance de ballast défaillant

Au fil du temps, une résistance de ballast peut s'use en raison du stress électrique, de l'exposition à la chaleur ou des facteurs environnementaux comme l'humidité et la corrosion.Lorsque cela se produit, il peut avoir du mal à réglementer correctement le courant, conduisant à des problèmes de moteur notables.

Difficulté à démarrer le moteur

Une résistance de ballast faible ou défaillante peut ne pas fournir suffisamment de tension à la bobine d'allumage, conduisant à une étincelle faible ou incohérente.Ce problème est souvent plus visible par temps froid lorsque le moteur nécessite un allumage plus fort pour commencer en douceur.

Rares de moteur et ralentissement du moteur

Si la résistance ne maintient pas les niveaux de tension stables, la bobine d'allumage peut ne pas générer une étincelle suffisamment forte pour une combustion appropriée.Cela peut faire en sorte que le moteur ait un raté ou au ralenti, ce qui rend l'accélération lente et les performances globales peu fiables.

Décrochage de moteur soudain

Une alimentation de tension instable de la bobine d'allumage peut faire en sorte que le moteur s'arrête de manière inattendue, en particulier à basse vitesse ou au ralenti.Une résistance de ballast défaillante peut perturber intermittence la puissance, ce qui rend le problème de décrochage imprévisible et difficile à diagnostiquer.

Surchauffe des composants électriques

Lorsqu'une résistance de ballast ne parvient pas à limiter correctement le courant, une puissance excessive peut s'écouler vers la bobine d'allumage, ce qui la fermait surchauffer.S'il n'est pas contrôlé, cela peut endommager la bobine, le câblage et les composants environnants, conduisant à des défaillances électriques plus étendues.

Tester une résistance de ballast pour une bonne fonction

Une résistance de ballast défectueuse peut provoquer des problèmes d'allumage, donc le tester avec un multimètre est un moyen rapide et fiable de diagnostiquer les problèmes.Suivez ces étapes pour vérifier ses lectures de résistance et de tension:

Rassemblez les outils nécessaires

Utilisez un multimètre numérique qui peut mesurer à la fois la résistance (ohms) et la tension.Si disponible, reportez-vous au manuel de service du véhicule pour les spécifications correctes.

Mesurer la résistance

• Éteignez le moteur et déconnectez la résistance de ballast du circuit.

• Réglez le multimètre pour mesurer la résistance (ω).

• Placez les sondes multimètres sur les bornes de la résistance et enregistrez la lecture.

• Comparez la résistance mesurée à la plage recommandée.Si la lecture est nettement plus élevée ou plus faible, la résistance peut être défectueuse.

Mesurer la tension à la bobine d'allumage

• Reconnectez la résistance du ballast et tournez la clé d'allumage en position "ON" (sans démarrer le moteur).

• Réglez le multimètre pour mesurer la tension (V).

• Placer une sonde sur le terminal positif de la bobine d’allumage et l’autre sur un bon terrain.

• Vérifiez que la tension se situe dans la plage de fonctionnement normale spécifiée dans le manuel de service.Une lecture trop faible peut indiquer une résistance excessive, tandis qu'une lecture trop élevée peut suggérer que la résistance ne limite plus correctement le courant.

Pour les avantages et les inconvénients des résistances de ballast

Pros

Les résistances de ballast sont utiles pour contrôler la tension et le courant, empêchant les surtensions de puissance qui pourraient endommager les composants sensibles.En ajustant automatiquement la résistance, ils aident à maintenir des performances électriques stables, prolongeant la durée de vie des bobines d'allumage, des éléments d'éclairage et d'autres composants de circuit.Leur simplicité et leur fiabilité en font une solution rentable dans de nombreuses applications électriques et automobiles.

Inconvénients

Malgré leurs avantages, les résistances de ballast ne sont pas toujours la solution la plus efficace.Dans des applications comme les systèmes d'éclairage, ils peuvent produire une chaleur substantielle, conduisant à une énergie gaspillée.De plus, leur résistance varie avec le tirage au courant du courant, ce qui peut provoquer des inefficacités pendant le démarrage lorsque la demande d'énergie est la plus élevée.Dans les conceptions modernes, des alternatives électroniques plus avancées, telles que les régulateurs à l'état solide, sont souvent préférées pour une efficacité et des performances améliorées.

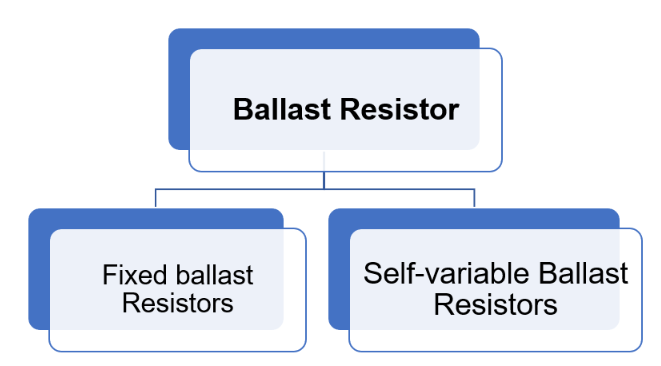

Différents types de résistances de ballast

Résistances à ballast fixe

Les résistances à ballast fixe ont une valeur de résistance constante, indépendamment des changements de courant ou de tension.Ils sont couramment utilisés dans les circuits où le maintien d'une charge électrique régulière est un must.Par exemple, dans les lampes néon et les circuits LED, ces résistances garantissent un fonctionnement cohérent en régulant l'écoulement du courant et en empêchant les fluctuations qui pourraient raccourcir la durée de vie des composants.

Résistances de ballast auto-ajustées (variables)

Les résistances de ballast auto-variables ajustent automatiquement leur résistance en fonction du flux de courant.Lorsque le courant augmente, la résistance augmente pour limiter l'excès de puissance et lorsque le courant baisse, la résistance diminue pour maintenir la stabilité.Cette fonctionnalité les rend utiles dans les applications nécessitant une régulation d'alimentation adaptative.Dans les systèmes d'éclairage à incandescence, par exemple, ces résistances aident à contrôler la luminosité en compensant les variations de l'alimentation électrique, en garantissant des performances en douceur et en protégeant le circuit des surtensions soudaines.

Utilisations des résistances de ballast

Les résistances de ballast sont utiles dans une variété de systèmes électriques et électroniques, garantissant un flux de courant stable et empêchant les fluctuations de tension qui pourraient endommager les composants.

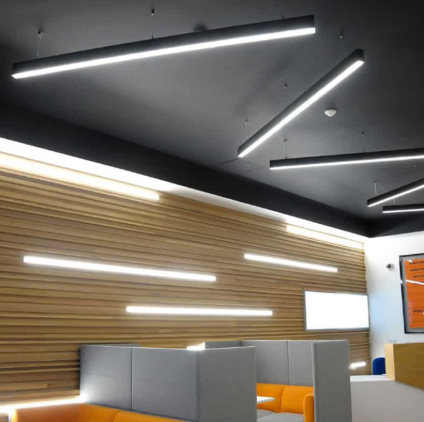

Systèmes d'éclairage

Dans l'éclairage LED et fluorescent, les résistances de ballast régulent l'écoulement électrique, empêchant un courant excessif qui pourrait raccourcir la durée de vie des ampoules ou provoquer un scintillement.En maintenant une tension cohérente, elles améliorent l'efficacité et la fiabilité dans les applications d'éclairage résidentielles et commerciales.

Systèmes automobiles

Figure 5. Systèmes automobiles

Dans les véhicules, les résistances de ballast jouent un rôle majeur dans les systèmes d'allumage en contrôlant la tension fournie aux bobines d'allumage.Ce règlement aide à maintenir une génération d'étincelle cohérente, à assurer un fonctionnement en douceur du moteur et à prévenir la surchauffe des composants d'allumage.

Lasers Helium-Neon (Hene)

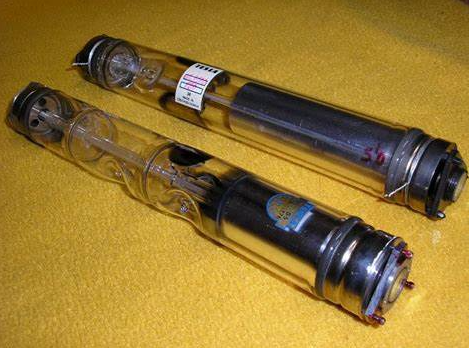

Figure 6. lasers Helium-Neon (Hene)

Dans les lasers Hene, les résistances de ballast aident à stabiliser le courant électrique qui coule à travers le tube à gaz.En empêchant des surtensions soudaines ou des baisses de puissance, elles assurent une sortie laser régulière, l'amélioration des performances et l'extension de la durée de vie du système laser.

Conclusions

Les résistances de ballast, malgré leur simplicité, sont nécessaires dans une myriade de systèmes électriques et électroniques.Non seulement ils se protégent contre les dommages potentiels des flux de courant erratique, mais améliorent également les performances et la longévité des composants clés à travers diverses applications.Bien que les nouvelles technologies puissent offrir plus d'efficacité dans certains scénarios, la fiabilité et la rentabilité des résistances de ballast garantissent leur pertinence continue dans des applications spécifiques.Comprendre leur fonctionnement, les signes de leur défaillance et comment les tester est nécessaire pour maintenir l'intégrité et l'efficacité de nombreux systèmes électroniques.Que vous ayez affaire à des systèmes automobiles ou à des configurations d'éclairage complexes, apprécier le rôle des résistances de ballast peut avoir un impact significatif sur la stabilité et la fonctionnalité de vos appareils.

Questions fréquemment posées [FAQ]

1. Comment savoir si ma résistance de ballast est mauvaise?

Une mauvaise résistance de ballast peut être suspectée si vous remarquez des symptômes comme la difficulté de démarrer le moteur, un raté ou si le véhicule s'arrête de façon inattendue après le début.Pour confirmer, mesurez la résistance à travers la résistance à l'aide d'un ensemble multimètre sur le mode de résistance.Un écart remarquable par rapport à la valeur de résistance spécifiée suggère que la résistance peut être défectueuse.

2. Une mauvaise résistance de ballast ne provoquera-t-elle aucune étincelle?

Oui, une résistance de ballast défectueuse peut provoquer une condition sans étalage.La résistance est conçue pour contrôler la tension atteignant la bobine d'allumage.S'il échoue, la bobine d'allumage peut ne pas recevoir la tension appropriée nécessaire pour générer une étincelle adéquate, conduisant à des problèmes de démarrage ou à une défaillance du moteur.

3. Combien d'Ohms une résistance de ballast devrait-il avoir?

La résistance d'une résistance de ballast varie généralement entre 1,2 et 1,8 ohms, mais elle est utilisée pour consulter les spécifications de votre véhicule spécifique car cela peut varier en fonction de la conception et des exigences du système d'allumage.

4. Quelles sont les exigences d'un bon ballast?

Un bon ballast devrait fournir une résistance cohérente comme spécifié pour le système d'allumage du véhicule.Maintenir la stabilité de la résistance entre les différentes températures et conditions opérationnelles.Soyez durable et capable de gérer les charges électriques sans dégrader avec le temps.

5. Quel est le principe de travail du ballast?

Un ballast régule la quantité de flux de courant dans les circuits électriques, principalement dans le système d'allumage des véhicules.Il agit comme une résistance, réduisant la tension fournie à la bobine d'allumage pendant le démarrage du moteur.Cela aide à prolonger la durée de vie de la bobine d'allumage en l'empêchant de surchauffer.Une fois le moteur démontr, la résistance de ballast permet à suffisamment de courant de maintenir le fonctionnement du moteur, garantissant efficacement le système d'allumage.
