Un guide complet du DVI (interface visuelle numérique)

L'interface visuelle numérique (DVI) est une technologie clé de la communication vidéo numérique.Depuis sa création, DVI a joué un rôle majeur dans l'amélioration des expériences visuelles sur divers appareils numériques, y compris les ordinateurs, les moniteurs et les cartes graphiques.Avec sa capacité à transmettre des signaux vidéo à haute résolution, DVI a considérablement amélioré la clarté et les détails de l'image par rapport aux interfaces traditionnelles comme VGA.Cet article explore les détails intrinsèques de DVI, de son introduction de base et des avantages aux divers types de connecteurs et de câbles DVI.Nous comparerons également DVI avec d'autres interfaces populaires et fournirons des conseils de dépannage et les meilleures pratiques requises pour optimiser votre configuration DVI.

Catalogue

Présentation du DVI

L'interface visuelle numérique (DVI) est une norme d'interface vidéo largement utilisée qui facilite la transmission de signaux vidéo haute résolution entre des appareils tels que les ordinateurs, les moniteurs et les cartes graphiques.DVI a été introduit comme une alternative avancée à l'interface VGA, offrant un saut substantiel dans la clarté et la fiabilité de l'image.Cette interface offre des visuels plus nets et plus détaillés qui sont utilisés dans des applications numériques modernes, y compris des écrans haute définition et des workflows multimédias.

L'une des principales forces du DVI réside dans sa flexibilité.Il prend en charge les formats vidéo numériques et analogiques, permettant la compatibilité avec un large éventail d'appareils et de technologies d'affichage.Cette double capacité vous permet de connecter de nouveaux moniteurs numériques ainsi que des systèmes analogiques hérités sans compromettre la qualité d'image.

En raison de sa capacité à produire des visuels croustillants et précis, le DVI est devenu un composant dynamique dans les environnements où le rendu précis de l'image est grave.Vous pouvez bénéficier de sa fiabilité dans l'affichage d'images détaillées et précises.De même, vous pouvez compter sur DVI pour des expériences visuelles lisses et immersives.Son rôle dans l'activation de ces applications souligne sa valeur en tant que technologie initiale dans la communication vidéo numérique.

Avantages de l'utilisation de DVI

DVI offre plusieurs avantages par rapport aux anciennes interfaces vidéo comme VGA, principalement grâce à sa capacité à fournir des images plus claires et plus détaillées à des résolutions plus élevées.

Résolutions plus élevées pour les images plus nettes

L'une des principales raisons pour lesquelles le DVI est préféré à VGA est son support pour des résolutions plus élevées, qui se traduit directement par des visuels plus nets et plus détaillés.Alors que VGA est généralement maximale vers la résolution 2048x1536, DVI peut facilement gérer des résolutions allant jusqu'à 2560x1600 et au-delà, offrant une image beaucoup plus nette.Ceci est particulièrement important pour les tâches qui nécessitent une clarté d'image précise, telle que la conception graphique, les jeux ou l'édition vidéo.

Transmission du signal numérique

Contrairement à VGA, qui utilise des signaux analogiques, DVI est une interface numérique, ce qui signifie qu'il transmet des données vidéo plus précisément et avec moins de dégradation du signal.Il en résulte une image plus stable et cohérente avec moins d'instances d'interférence ou de distorsion des couleurs.Les signaux numériques garantissent que ce que vous voyez à l'écran correspond étroitement à la sortie de l'ordinateur, en particulier lorsque vous utilisez des écrans haute définition.

Polyvalence au-delà de la vidéo

DVI n'est pas limité à la simple vidéo.Il peut également transporter des signaux vidéo audio et composites, ce qui ajoute à sa polyvalence globale.Cela signifie que dans les configurations où les signaux audio et vidéo doivent être transmis simultanément, DVI peut gérer les deux, réduisant le besoin de câbles supplémentaires.Par exemple, les connecteurs DVI-I peuvent prendre en charge les signaux analogiques et numériques, ce qui fait de DVI un choix idéal pour vous avec un mélange de technologies d'affichage anciennes et nouvelles.

Variétés de DVI

La sélection du bon type de connecteur DVI est utilisée pour assurer la compatibilité avec vos appareils et affichages.Les connecteurs DVI se présentent en trois formats principaux, chacun conçu pour des types spécifiques de transmission du signal: DVI-A, DVI-D et DVI-I.

DVI-A (analogique)

Figure 2. DVI-A (analogique)

DVI-A est conçu pour transmettre des signaux vidéo analogiques.Ce type de connecteur est le plus souvent utilisé pour relier les cartes graphiques modernes à des moniteurs CRT plus anciens ou à d'autres écrans analogiques.Lorsqu'il est associé à l'adaptateur approprié, il fournit un moyen fiable de connecter la technologie analogique aux appareils qui comportent des ports DVI, bien qu'il ne puisse pas prendre en charge les écrans numériques.

DVI-D (numérique)

Figure 3. DVI-D (numérique)

DVI-D est spécifiquement conçu pour la transmission du signal numérique, ce qui en fait l'option préférée pour se connecter aux écrans numériques modernes comme les moniteurs LCD, les projecteurs et certaines téléviseurs haute définition.En contournant la conversion analogique, DVI-D fournit une image plus nette et plus précise, ce qui est particulièrement important pour les applications nécessitant une précision haute définition ou couleur.

DVI-I (intégré)

Figure 4. DVI-I (intégré)

DVI-I combine les fonctionnalités de DVI-A et DVI-D, offrant une prise en charge des signaux analogiques et numériques.Cette conception hybride en fait un choix idéal pour vous qui avez besoin de flexibilité dans la connexion à un mélange d'appareils analogiques et numériques.Sa capacité à gérer les deux types de signaux signifie qu'il peut s'adapter à une gamme de technologies d'affichage sans avoir besoin d'adaptateurs supplémentaires, fournissant une solution polyvalente pour des configurations matérielles variées.

Types de câbles de DVI

Les câbles DVI sont conçus pour s'adapter à différents types de signaux et capacités de bande passante.Le choix du bon câble dépend du type de connexion requis, ainsi que du taux de résolution et de rafraîchissement pris en charge par l'affichage.Les principaux types de câbles DVI comprennent les éléments suivants:

Câbles DVI-D (uniquement numérique)

Ces câbles transmettent des signaux purement numériques et sont couramment utilisés avec les moniteurs LCD modernes, les projecteurs et les écrans haute définition.

Figure 5. DVI-D à liaison unique

• DVI-D à liaison unique - Comprend 18 broches et prend en charge les résolutions jusqu'à 1920 × 1200 à 60 Hz.Cette version est suffisante pour la plupart des configurations d'affichage numérique standard.

Figure 6. DVI-D à double liaison

• DVI-D à double liaison - contient 24 broches et fournit une large bande passante, permettant des résolutions plus élevées jusqu'à 2560 × 1600 à 60 Hz.Il est idéal pour les moniteurs à haute résolution et les applications professionnelles nécessitant une qualité d'image détaillée.

Câbles DVI-I (numériques intégrés)

Les câbles DVI-I prennent en charge les signaux numériques et analogiques, ce qui les rend plus polyvalents que DVI-D.Ils sont utiles pour les configurations qui peuvent nécessiter des connexions à la fois aux écrans numériques modernes et aux moniteurs analogiques plus analogiques.

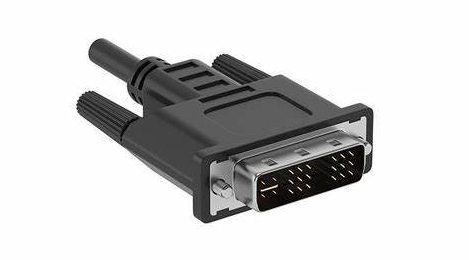

Figure 7. DVI-I à liaison unique

• DVI-I à liaison unique - A 18 épingles et soutient les résolutions jusqu'à 1920 × 1200 à 60 Hz.Il convient à une utilisation générale lorsque la compatibilité analogique et numérique est nécessaire.

Figure 8. DVI-I à double liaison

• DVI-I à double liaison - utilise 24 broches et offre une bande passante accrue, en soutenant des résolutions jusqu'à 2560 × 1600 à 60 Hz.Ce câble est idéal pour les applications haute résolution tout en maintenant la compatibilité avec les deux types de signaux.

DVI-A et compatibilité analogique

Contrairement aux autres câbles DVI, DVI-A n'a pas de format de câble dédié.Au lieu de cela, il est généralement utilisé avec un adaptateur DVI-VGA, permettant à un périphérique équipé de DVI de se connecter à un ancien moniteur CRT ou à un autre affichage analogique.Cette configuration est utile lorsque vous travaillez avec le matériel hérité qui ne prend pas en charge l'entrée numérique.

Comparaison du DVI avec d'autres interfaces

Lors de la sélection d'une interface vidéo, la compréhension des forces et des limites de chaque option est un must.VGA, DVI, HDMI et DisplayPort servent des objectifs différents, chacun répondant à des besoins spécifiques dans la technologie d'affichage.

Vga

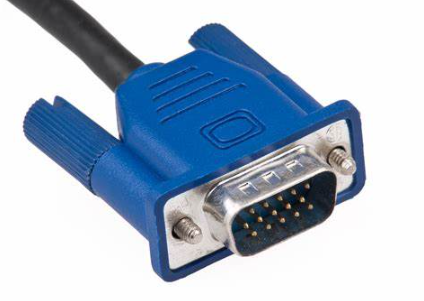

Figure 9. VGA

L'interface VGA, une fois la norme pour les connexions vidéo, prend en charge les résolutions jusqu'à 2048 × 1536.Cependant, en tant que technologie analogique, le VGA est sujet à la dégradation et aux interférences du signal, en particulier sur de longues distances de câbles.Bien qu'il reste utile pour se connecter aux moniteurs et projecteurs plus anciens, ses limites de clarté d'image et de bande passante le rendent moins pratique pour les applications modernes et à haute résolution.

HDMI

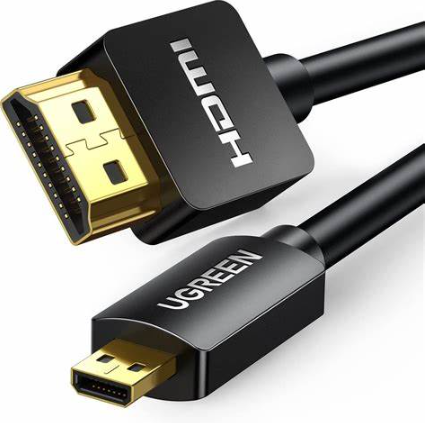

Figure 10. HDMI

HDMI s'appuie sur la fondation de DVI en incorporant une transmission audio et des capacités de bande passante plus élevées.Ses connecteurs compacts le rendent pratique pour les systèmes de divertissement à domicile, les consoles de jeu et les appareils multimédias.HDMI prend en charge les résolutions jusqu'à 4K et au-delà, en mettant l'accent sur la fourniture d'expériences audiovisuelles sans couture.Pour que vous cherchez une solution simple et tout en un pour l'électronique grand public, HDMI reste le choix préféré.

DisplayPort

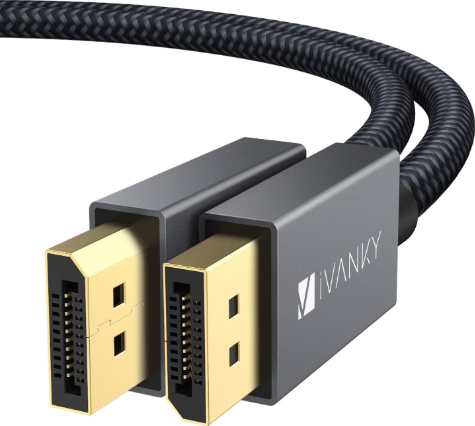

Figure 11. DisplayPort

DisplayPort est conçu pour exiger des environnements professionnels, offrant une bande passante plus élevée et des fonctionnalités avancées.Il prend en charge des résolutions allant jusqu'à 8k et des tarifs de rafraîchissement idéaux pour des applications telles que l'édition vidéo, la CAO et les jeux à des niveaux compétitifs.De plus, DisplayPort inclut la prise en charge de plusieurs moniteurs via la chaîne de marguerites, ce qui en fait une option populaire dans les configurations multi-effichage.Bien que moins courant dans l'électronique grand public par rapport à HDMI, DisplayPort est une norme dans les postes de travail et les systèmes à haute performance.

Dépannage des connexions DVI

Lorsqu'une connexion DVI ne fonctionne pas comme prévu, plusieurs facteurs pourraient provoquer le problème.Vous trouverez ci-dessous quelques problèmes et étapes courants pour les résoudre.

Aucun signal ou mauvaise qualité d'image

Si votre moniteur affiche un message "sans signal" ou si l'image apparaît déformée, floue ou scintille, suivez ces étapes:

• Vérifiez la connexion du câble - Assurez-vous que le câble DVI est fermement branché à la fois sur l'ordinateur et le moniteur.Une connexion lâche peut provoquer des artefacts de perte de signal intermittents ou d'affichage.

• Vérifiez les paramètres d'entrée et de sortie - Confirmer que le moniteur est défini sur l'entrée DVI correcte et que l'ordinateur envoie une vidéo via le port de sortie correct.Si plusieurs sorties d'affichage sont disponibles, essayez de basculer entre eux.

• Inspectez le câble et le port - Recherchez des épingles pliées ou endommagées sur le connecteur.Un câble défectueux ou un port endommagé peut entraîner une transmission faible ou sans signal.

Câble DVI non reconnu

Si l'ordinateur ne détecte pas le moniteur ou que l'écran reste noir:

• Confirmer la compatibilité des câbles - Les câbles DVI sont disponibles en différents types (DVI-A, DVI-D et DVI-I).Assurez-vous que vous utilisez un câble qui correspond à la fois à votre affichage et à votre carte graphique.

• Sécuriser toutes les connexions - Parfois, un connecteur légèrement lâche peut empêcher une détection appropriée.Débranchez et reconnectez le câble, en vous assurant qu'il est correctement assis dans les ports.

• Tester avec un autre câble ou appareil - Si possible, essayez un câble DVI différent ou connectez votre moniteur à un autre appareil pour déterminer si le problème réside dans le câble ou le matériel.

Connexion lâche ou instable

Si l'affichage scintille ou se déconnecte de façon inattendue, la connexion peut être instable:

• Vérifiez les dommages physiques - Examinez le connecteur DVI et le câble pour les signes d'usure, tels que les fils effilochés ou les épingles pliées.Un câble endommagé doit être remplacé.

• Retirer la poussière ou les débris - Les particules étrangères à l'intérieur du port peuvent interférer avec la connexion.Utilisez de l'air comprimé ou une brosse douce pour nettoyer le port DVI avant de reconnecter le câble.

• Utilisez des vis pour fixer la connexion - De nombreux câbles DVI incluent des fruits de fruits sur le connecteur.Serrez-les pour éviter les déconnexions accidentelles, en particulier dans les configurations où le câble peut être bousculé.

Meilleures pratiques pour l'utilisation du DVI

La maintenance et la configuration appropriées des connexions DVI peuvent améliorer la fiabilité du signal, prolonger la durée de vie matérielle et réduire les problèmes de connectivité.Suivez ces meilleures pratiques pour assurer des performances optimales.

Utilisez des câbles de haute qualité et gérez-les correctement

La qualité du câble DVI affecte directement la stabilité du signal et la clarté de l'image.Choisissez des câbles avec un blindage durable pour minimiser les interférences et la dégradation du signal.

• Évitez une flexion ou une torsion excessive - La flexion répétée peut affaiblir le câblage interne et entraîner une perte de signal.

• Gardez les câbles organisés - Utilisez des pinces de câbles ou des sangles Velcro pour éviter l'empinet et les déconnexions accidentelles.

• Utilisez le type de câble correct - Assurez-vous que vous utilisez un câble à liaison unique ou à double liaison en fonction de vos besoins de résolution et de taux de rafraîchissement.

Gardez les ports DVI propres et exempts de débris

La poussière et la saleté peuvent interférer avec la transmission du signal, conduisant à des problèmes de scintillement ou de connexion.La maintenance régulière aide à faire fonctionner correctement les ports.

• Utilisez de l'air comprimé pour éliminer la poussière - Quelques rafales courtes peuvent effacer les particules sans endommager le port.

• Brossez doucement les débris - Une brosse douce et sèche peut déloger la poussière tenace des épingles de connecteur.

• Évitez les nettoyeurs de liquide - L'humidité peut corroder les contacts et causer des dommages à long terme.

Vérifiez la compatibilité des périphériques avant de se connecter

Les dispositifs incompatibles peuvent entraîner des erreurs de signal, des limitations de résolution ou des incohérences de taux de rafraîchissement.Confirmez la compatibilité avant de configurer votre connexion DVI.

• Vérifiez la version DVI - Assurez-vous que l'affichage et la carte graphique prennent en charge la même norme DVI (DVI-A, DVI-D ou DVI-I).

• Faire correspondre les paramètres de résolution et de rafraîchissement - L'utilisation d'une résolution incompatible peut entraîner des erreurs d'affichage ou des performances réduites.

• Utilisez judicieusement les adaptateurs - Lors de la connexion à des périphériques non DVI (par exemple, VGA ou HDMI), assurez-vous que l'adaptateur correct est utilisé pour maintenir l'intégrité du signal.

Conclusion

DVI est un pont robuste entre les technologies analogiques plus anciennes et les solutions numériques modernes, vous offrant une flexibilité, des résolutions plus élevées et une qualité d'image supérieure.Alors que les interfaces plus récentes comme HDMI et DisplayPort offrent des fonctionnalités supplémentaires, DVI reste un choix fiable pour de nombreuses applications nécessitant des visuels haute définition et une compatibilité vers l'arrière.En comprenant les différents aspects de DVI détaillés dans ce guide - du choix des bons connecteurs et des bons câbles au dépannage et aux meilleures pratiques - vous pouvez maximiser vos configurations vidéo numériques pour une utilisation personnelle et professionnelle.N'oubliez pas que les bonnes connaissances et outils peuvent garantir que vos connexions DVI répondent non seulement aux besoins actuels, mais s'adaptent également en douceur aux technologies et aux exigences en évolution.

Questions fréquemment posées [FAQ]

1. Que fait DVI à interface visuelle numérique?

L'interface visuelle numérique (DVI) transmet principalement les signaux vidéo d'une source, comme un ordinateur, à un périphérique d'affichage, comme un moniteur.Il garantit que la vidéo est affichée de manière croussante et sans aucune perte de qualité typique avec des interfaces analogiques.

2. Quels sont les objectifs de DVI?

Les objectifs du DVI comprennent la livraison de signaux vidéo de haute qualité, la prise en charge de divers modes d'affichage et l'adaptation des signaux vidéo analogiques et numériques, ce qui le rend polyvalent pour différents types d'affichages.

3. Puis-je convertir DVI en HDMI?

La conversion du DVI en HDMI est en effet possible à l'aide d'un adaptateur ou d'un câble qui a un connecteur DVI à une extrémité et un connecteur HDMI à l'autre.Cette conversion est pratique car DVI et HDMI utilisent des schémas de codage de signaux similaires, permettant un transfert de signal vidéo simple.

4. Quelle est la résolution maximale de DVI?

La résolution maximale du DVI dépend de la version et de la qualité du câble, mais généralement, DVI peut prendre en charge les résolutions allant jusqu'à 2560x1600 à un taux de rafraîchissement de 60 Hz lors de l'utilisation de câbles DVI à double liaison.Le DVI à liaison unique prend en charge jusqu'à 1920x1200 à 60 Hz.

5. Le DVI peut-il transporter de l'audio?

DVI ne prend pas en charge les signaux audio;C'est strictement une interface vidéo.Si une transmission audio est nécessaire aux côtés de la vidéo DVI, des connexions audio séparées sont nécessaires.
