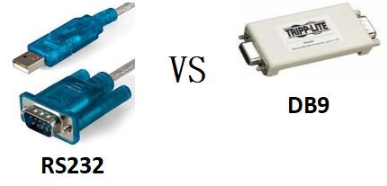

RS232 contre DB9: le guide ultime de leurs différences et avantages

Comprendre comment les règles de communication et le matériel qui les suit fonctionnent aide à créer des systèmes fiables et efficaces.Le protocole RS232 est une norme bien connue pour la communication en série.Il fonctionne avec le connecteur DB9 pour aider les appareils électroniques, comme les ordinateurs et les modems, à partager des données.Cet article explique les principales caractéristiques de RS232, le fonctionnement du connecteur DB9 et où ils sont utilisés dans les systèmes anciens et nouveaux.Il donne un aperçu clair des raisons pour lesquelles ils sont importants dans la communication électronique.

Catalogue

Comprendre le protocole RS232

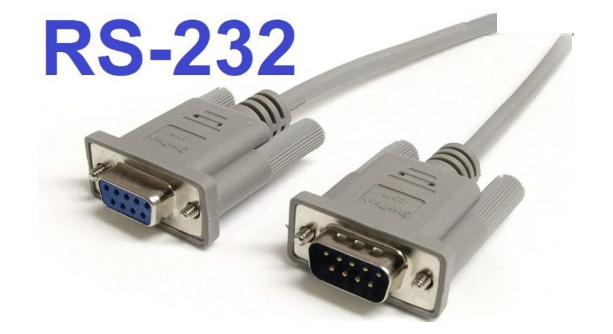

Figure 2. Protocole RS232

RS232, ou "Standard recommandé 232«Est un protocole largement utilisé pour la communication série.Un autre dispositif de communication.

RS232 transmet des données sous forme binaire, en utilisant des niveaux de tension spécifiques pour représenter «1» et «0.»Une tension entre -25V et -3V représente un «1» binaire, tandis qu'une tension entre + 3V et + 25V représente un «0» binaire.Ces distinctions claires aident à minimiser les erreurs, même dans des environnements avec un bruit électrique.

Pour structurer la communication, RS232 divise les données en unités individuelles appelées cadres.Chaque trame consiste en un bit de début, des bits de données, un bit de parité et des bits d'arrêt.Considérez un scénario où un ordinateur (DTE) envoie une commande à un modem (DCE).L'ordinateur code son message en binaire, tel que "11011101" et le transmet via un câble RS232.Le modem reçoit ce signal, le traite et peut répondre avec une autre séquence binaire, telle que "11010101".

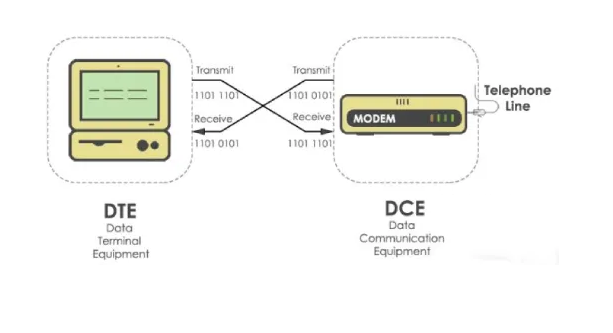

Figure 3. Comprendre le protocole RS232

Comment fonctionne RS232?

RS232 fonctionne sur un modèle de communication point à point, ce qui signifie qu'il relie directement deux appareils - un expéditeur et un récepteur - sans intermédiaires.Il utilise une transmission asynchrone, ce qui signifie que les données sont envoyées une pièce à la fois sans exiger que les deux appareils partagent un signal d'horloge synchronisé.Cela permet une communication flexible et indépendante.

Chaque élément de données envoyé sur RS232 suit une séquence structurée pour s'assurer que le dispositif de réception peut l'interpréter correctement.Un paquet de données complet comprend:

• Un bit de départ - signale le début de la transmission des données en passant à une logique «0» (basse tension).

• Bits de données - généralement des caractères ASCII 7 bits, représentant les informations réelles envoyées.

• Un bit de parité (Facultatif) - Utilisé pour la détection des erreurs de base, en aidant le récepteur à vérifier les erreurs de transmission.

• Un ou deux bits d'arrêt - Marquez la fin du paquet de données avec une logique «1» (haute tension).

Lorsqu'aucune donnée n'est transmise, la ligne RS232 reste à une tension négative, indiquant un état d'inactivité.Le récepteur surveille en continu la ligne pour une transition de la tension négative à zéro, qui signale l'arrivée d'un bit de début.Une fois détecté, le récepteur se synchronise pour lire les bits de données suivants aux intervalles corrects.

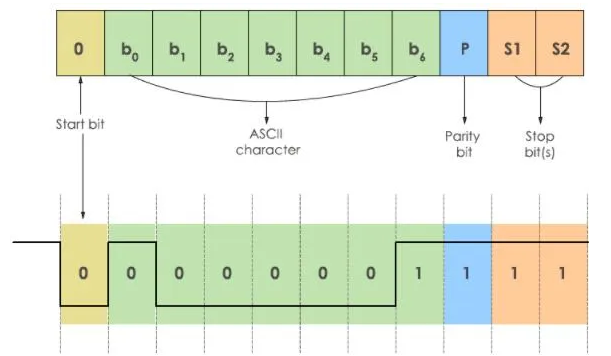

Figure 4. Comment fonctionne RS232?

Présentation du connecteur DB9

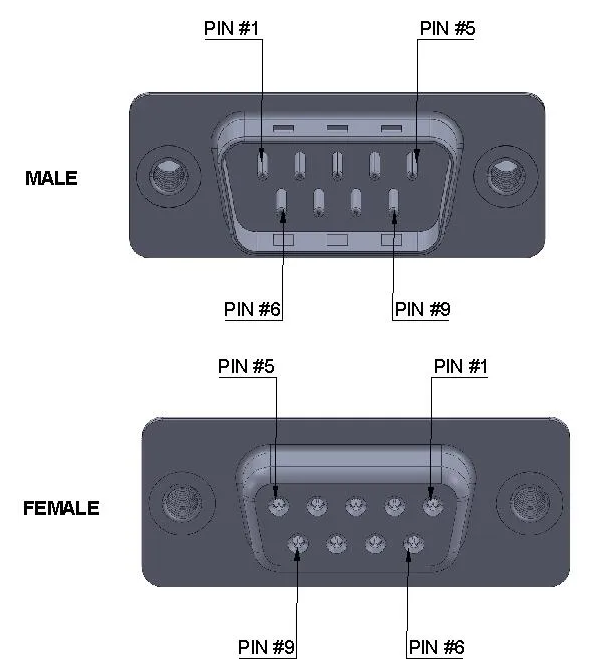

Figure 5. Connecteur DB9

Le connecteur DB9 est un type de connecteur D-Subminiature (D-SUB) connu pour sa taille compacte et sa configuration à neuf broches (mâle) ou à neuf-socket (féminine).Il est conçu pour les applications qui nécessitent une connexion physique fiable dans des environnements à espace limité sans compromettre la durabilité ou les performances.

Le connecteur DB9 comprend deux lignes de contacts disposés comme suit:

• Rangée du haut: Cinq broches ou prises

• Rangée inférieure: Quatre broches ou prises

Cette disposition fournit plusieurs points de connexion tout en gardant la conception compacte et facile à intégrer dans divers appareils électroniques.La construction robuste permet d'assurer une connexion stable, réduisant le risque de perte de données ou d'interférence du signal.

Applications de connecteurs DB9

Les connecteurs DB9 étaient autrefois une fonctionnalité standard dans les ordinateurs personnels et les serveurs, fournissant des connexions série pour les périphériques tels que les claviers, les souris et les joysticks.Avant l'adoption généralisée de l'USB et du Firewire, ces connecteurs ont joué un rôle clé dans l'informatique quotidienne, permettant une communication fiable entre les appareils.Bien que les interfaces plus récentes aient largement remplacé DB9 dans l'électronique grand public, il reste utile dans les systèmes hérités et les applications industrielles spécialisées où la compatibilité avec le matériel plus ancien est nécessaire.

L'une des principales raisons pour lesquelles le connecteur DB9 est toujours utilisé est sa configuration de broche standardisée, définie par la norme d'interface série EIA / TIA-232.Cela garantit une large compatibilité entre différents appareils et fabricants, ce qui facilite l'intégration dans les systèmes existants sans modifications personnalisées.En raison de sa conception robuste et de sa connexion sécurisée, la DB9 est largement utilisée dans des environnements où une communication fiable et ininterrompue est grave.Ceux-ci incluent:

• Installations de fabrication - Utilisé pour le contrôle et l'automatisation des machines industrielles.

• Laboratoires scientifiques - Assure un échange de données stable entre les instruments et les ordinateurs.

• Équipement sur le terrain - Commun dans les systèmes militaires, aéronautiques et de transport nécessitant des connexions durables et durables.

RS232 vs modèle 3D DB9

Modèle 3D RS232

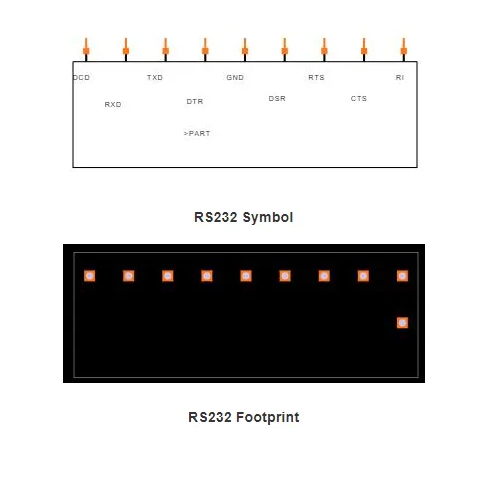

Figure 6. Modèle 3D RS232

Modèle 3D DB9

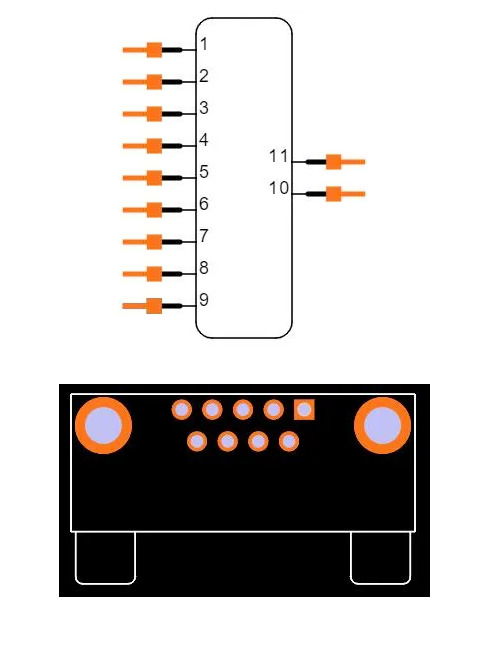

Figure 7. Modèle 3D DB9

RS232 vs caractéristiques clés DB9

Fonctionnalité	Caractéristiques RS232	Caractéristiques DB9
Objectif de conception	Connexion sécurisée et stable pour la communication série	Améliore la fiabilité et la durabilité en série à 9 broches relations
Cagoules moulées	Protège le câblage interne, améliore le blindage	Pas spécifiquement mentionné
Attachement sécurisé	Les tirs de pouce empêchent les déconnexions accidentelles	Prend en charge les configurations masculines et féminines
Configuration de câblage	Le câblage droit assure une broche individuelle connexion	Non spécifié
Facilité d'entretien	Le câblage standardisé minimise les risques de mauvaise conduite	Prend en charge une intégration facile dans divers systèmes
Suppression des surtensions	Pas spécifiquement mentionné	Protection de surtension intégrée à l'aide d'une avalanche à grande vitesse diodes

Pour les avantages et les inconvénients de Rs232 et DB9

Avantages de Rs23

Le RS232 reste un protocole de communication série largement utilisé en raison de sa large compatibilité, de sa résistance au bruit et de sa rentabilité.Certains de ses principaux avantages comprennent:

• Communication fiable sur des distances modérées - Prend en charge la transmission des données jusqu'à 50 pieds, en particulier aux taux de bauds inférieurs, ce qui le rend adapté à de nombreux systèmes industriels et hérités.

• Haute résistance au bruit électrique - utilise des niveaux de tension de ± 5 V ou plus, ce qui aide à maintenir l'intégrité du signal dans des environnements électriquement bruyants, tels que les usines ou les usines industrielles.

• Rentable et facilement intégré - Divers adaptateurs et convertisseurs RS232 (par exemple, RS232 à RS485, USB ou Ethernet) permettent une intégration transparente avec des appareils modernes, prolongeant l'utilité de l'équipement plus ancien sans nécessiter une révision complète du système.

• Détection d'erreur intégrée - Le protocole comprend des mécanismes de correction d'erreur simples qui aident à assurer la fiabilité des données, en réduisant les chances de transmissions corrompues.

Inconvénients de Rs232

Alors que RS232 offre une fiabilité dans de nombreux scénarios, il présente plusieurs inconvénients qui limitent son utilité dans les configurations de communication modernes, à grande vitesse et multi-appareils:

• Évolutivité limitée - RS232 ne prend en charge qu'un seul maître et un seul esclave, empêchant son utilisation dans des réseaux multi-nœuds où plusieurs périphériques doivent communiquer efficacement.

• Coût du système plus élevé dans certaines applications - Contrairement aux protocoles conçus pour la communication directe de puce à puce ou de puce à capteur, RS232 nécessite des puces d'émetteur-récepteur supplémentaires pour fonctionner correctement, augmentant à la fois la complexité et le coût.

• Dégradation du signal à des vitesses plus élevées et à des distances plus longues - RS232 utilise une transmission de signal déséquilibrée, qui devient peu fiable sur des cycles plus longs ou à des taux de bauds plus élevés.En conséquence, les erreurs augmentent, réduisant la stabilité globale de la communication.

Avantages de DB9

Bien qu'ils soient un type de connecteur plus ancien, les connecteurs DB9 restent précieux dans certaines applications en raison de leur durabilité, de leur compatibilité et de leur capacité à prendre en charge les longueurs de câbles plus longues.Certains de leurs principaux avantages comprennent:

• Prend en charge les courses de câbles plus longs - Contrairement aux interfaces modernes telles que l'USB, DB9 peut transmettre des données sur de plus grandes distances sans dégradation significative du signal.Cela le rend particulièrement utile dans les environnements industriels, où les câbles longs sont souvent nécessaires.

• Intégration flexible avec les systèmes modernes - La disponibilité généralisée des convertisseurs DB9 (par exemple, DB9 vers USB ou Ethernet) permet aux appareils plus anciens de rester utilisés sans modifications matérielles approfondies.

• Communication en série fiable - Les connecteurs DB9 fournissent une méthode stable et structurée pour l'échange de données série, ce qui les rend bien adaptés à l'automatisation industrielle, aux équipements de laboratoire et aux systèmes informatiques hérités.

Inconvénients de DB9

Bien que les connecteurs DB9 soient toujours utilisés, ils ont également plusieurs inconvénients qui limitent leur adoption dans les conceptions modernes:

• Design volumineux - Comparé aux connecteurs plus récents et plus compacts, la plus grande taille de DB9 le rend moins adapté aux appareils à limite spatiale et à l'électronique grand public moderne.

• Les épingles exposées sont vulnérables aux dommages - Le connecteur mâle DB9 présente des broches exposées, qui peuvent se plier ou se casser si elles ne sont pas manipulées soigneusement, conduisant potentiellement à des défaillances de connexion.

• Connexion moins sécurisée sans fruits de pouce - Bien que les connecteurs DB9 puissent être rapidement branchés sans fixer les tirages de pouce, cette approche augmente le risque de déconnexions accidentelles, en particulier dans les environnements à vibration à haute teneur en cas de lien physique sécurisé.

Distinguer DB9 de Rs232

RS232 et DB9 servent des objectifs différents dans la communication en série.RS232 est un protocole de communication qui définit les règles de signalisation électrique et d'échange de données, tandis que DB9 est un type spécifique de connecteur couramment utilisé pour implémenter ce protocole.

Les connecteurs DB9 sont largement utilisés dans les systèmes basés sur RS232 car ils offrent une connexion physique structurée et fiable.Cependant, la communication RS232 ne nécessite pas de connecteurs DB9 - les appareils peuvent être liés par des connexions soudées directes ou des connecteurs alternatifs comme DB25.

L'utilisation de connecteurs DB9 offre des avantages tels que:

• Installation et retrait plus simples - Les périphériques peuvent être facilement connectés et déconnectés sans modifier le câblage.

• Meilleure entretien et dépannage - Les câbles ou connecteurs défectueux peuvent être remplacés sans recâbler l'ensemble du système.

En revanche, les connexions soudées directes suppriment le besoin de connecteurs, ce qui rend la configuration plus compacte et permanente.Cependant, cette approche réduit également la flexibilité, car les modifications ou les réparations nécessitent un désochdres et un recâblage plutôt que d'échanger simplement un câble.

Fabricant de DB9

Avec plus de 95 ans d'expérience, Tripp Lite est l'un des principaux fabricants de solutions d'énergie et de connectivité.Basée à Chicago, Illinois, la société a établi une forte présence mondiale, au service des industries qui nécessitent une technologie fiable et haute performance.Tripp Lite est spécialisé dans le développement de produits de connectivité durables et efficaces, y compris les connecteurs DB9 utilisés dans la communication en série.L'accent mis par la société sur le contrôle de la qualité et l'innovation garantit que ses produits répondent aux besoins des utilisateurs à petite échelle et des grands centres de données.

Conclusion

En apprenant le protocole RS232 et le connecteur DB9, il est clair que les deux jouent un rôle important dans la communication en série.Même s'il existe des technologies plus récentes, les RS232 et DB9 sont toujours utiles car ils sont forts, compatibles et ont des avantages uniques.La compréhension de ces systèmes montre comment les technologies de communication se sont améliorées et pourquoi le transfert de données fiable est important de nos jours.Ces connaissances vous aident à mieux utiliser ces technologies, ce qui rend la communication forte et efficace dans différentes situations.
