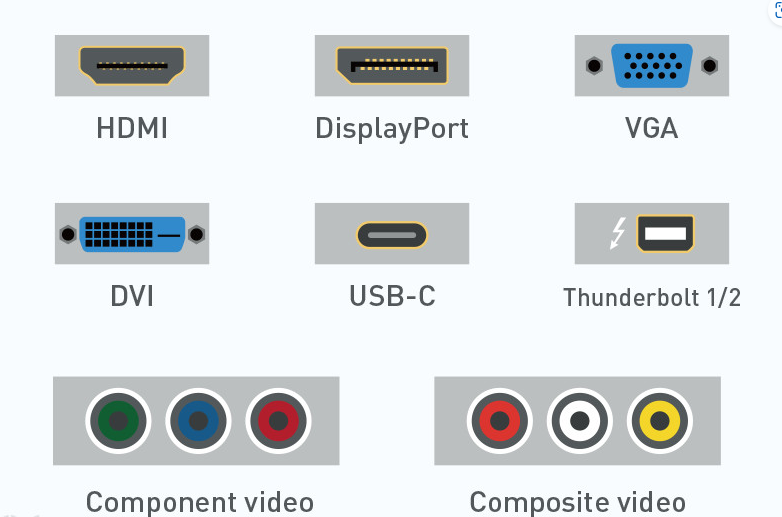

Guide des différents types de câbles de moniteur

Dans la connectivité numérique, le rôle des câbles reste la clé dans l'intégration et l'optimisation de nos appareils électroniques.Des câbles VGA classiques, qui continuent de prendre en charge les systèmes hérités avec leurs prouesses analogiques, aux capacités de pointe des câbles HDMI et Thunderbolt qui fusionnent le transfert de données à grande vitesse avec la livraison de supports à haute définition, la sélection du bon câble peut extrêmementinfluencer la fonctionnalité et l'efficacité de vos configurations.Cet article creuse dans les subtilités de divers types de câbles - VGA, HDMI, DisplayPort, DVI, Thunderbolt, USB-C, vidéo composante et composite - chacun adapté à des applications et à des environnements spécifiques.En comparant leurs fonctionnalités, leurs spécifications et leurs cas d'utilisation appropriés, nous visons à vous guider à travers le choix du câble optimal pour améliorer vos expériences audiovisuelles et de transmission de données, en vous assurant que le potentiel de votre système est pleinement réalisé.

Catalogue

Câbles VGA

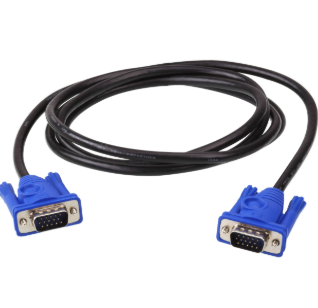

Figure 2. Câbles VGA

Le système Video Graphics Array (VGA) a été introduit par IBM en 1987 dans le cadre de sa gamme d'ordinateurs PS / 2, apportant une amélioration majeure à la technologie d'affichage vidéo.À l'époque, VGA a établi une nouvelle norme en soutenant des résolutions plus élevées, plus de couleurs et des taux de rafraîchissement plus rapides que ses prédécesseurs.Bien que les technologies d'affichage numérique aient depuis pris le dessus, VGA reste utile pour les tâches d'affichage vidéo de base, principalement dans les systèmes hérités qui reposent toujours sur des connexions analogiques.

Les câbles VGA sont facilement reconnaissables par leur connecteur à 15 broches, disposés en trois rangées.Cette conception leur permet de transporter des signaux vidéo RVB (rouge, vert, bleu) ainsi que des impulsions de synchronisation horizontales et verticales, qui aident à maintenir la stabilité et la clarté de l'image.Pour réduire les interférences du signal et maintenir la qualité sur des distances plus longues, les câbles VGA sont conçus avec plusieurs connexions à la terre et des épingles supplémentaires qui restent non connectées.

Une limitation de VGA est son manque de support audio, ce qui signifie qu'un câble séparé est requis pour le son.Cependant, il reste compatible avec les moniteurs CRT et les premiers LCD, ce qui en fait une option pratique pour les systèmes plus anciens.Lorsque de nouveaux appareils n'ont pas de port VGA dédié, les adaptateurs DVI-TO-VGA aident à étendre sa convivialité.Bien qu'il s'agisse d'une technologie vieillissante, VGA joue toujours un rôle dans le comblement de l'écart entre les affichages analogiques et numériques, principalement dans des applications spécialisées et des environnements hérités où sa fiabilité est toujours valorisée.

Câbles HDMI

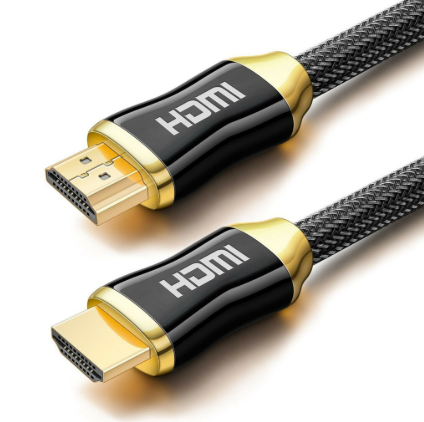

Figure 3. Câbles HDMI

Les câbles HDMI jouent un rôle majeur dans les médias numériques modernes en combinant des signaux vidéo et audio haute définition en une seule connexion efficace.Cela simplifie la configuration des systèmes de divertissement à domicile, permettant une communication transparente entre des appareils tels que les téléviseurs, les consoles de jeux et les systèmes sonores.Le résultat est une expérience audiovisuelle de haute qualité avec des visuels nets et un son clair.Au-delà du divertissement à domicile, HDMI est également largement utilisé dans l'industrie automobile, où il améliore les écrans en voiture, les systèmes d'infodivertissement et les écrans de navigation.

Conçu à l'origine pour remplacer les anciennes connexions analogiques telles que SCART et RCA, HDMI prend en charge un large éventail de résolutions vidéo, ce qui le rend compatible avec tout, des téléviseurs standard aux moniteurs à ultra-définition de pointe.En plus de la vidéo, il transmet un audio numérique compressé et non compressé, permettant une expérience sonore immersive sans avoir besoin de câbles séparés.

L'une des étapes majeures de l'évolution de HDMI est venue avec la sortie de HDMI 1.3, qui a introduit le support pour les formats audio avancés comme Dolby Truehd et DTS-HD.Ces formats offrent un son haute fidélité, faisant de HDMI un choix préféré pour vous.Au fil du temps, des améliorations continues de la technologie HDMI ont renforcé son importance dans le multimédia, garantissant sa place en tant que composant nécessaire dans les systèmes audiovisuels modernes.

Câbles DisplayPort

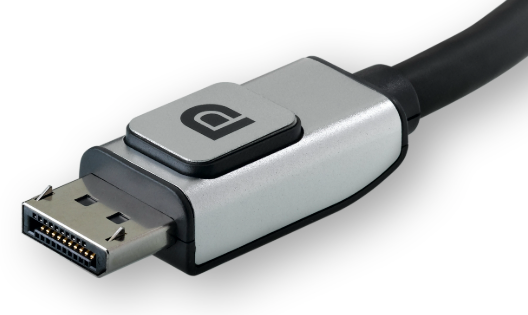

Figure 4. Câbles DisplayPort

Les câbles DisplayPort sont conçus pour créer des connexions haute performance entre les ordinateurs et les systèmes d'affichage, y compris les moniteurs, les projecteurs et les théâtres à domicile multimédias.Développé avec le soutien de grandes sociétés technologiques comme AMD et NVIDIA, DisplayPort est connu pour sa capacité à fournir une vidéo exceptionnellement nette et un audio clair.Dans certaines applications, il surpasse même le HDMI, ce qui en fait un choix préféré pour les affichages de consommateurs professionnels et haut de gamme.

Contrairement aux anciennes connexions d'affichage, DisplayPort utilise la transmission de données paquet et similaire à la façon dont Ethernet et USB transfèrent les informations.Cette méthode permet une gestion des données plus efficace et une plus grande flexibilité dans la connexion des écrans internes et externes.Un avantage clé de DisplayPort est sa capacité à travailler avec des appareils plus anciens via des adaptateurs simples tout en prenant en charge une vidéo haute résolution et un son non compressé.Il transmet également audio et vidéo séparément, ce qui peut améliorer la qualité du signal et fournir un plus grand contrôle sur la sortie multimédia.

Une autre fonctionnalité notable est le canal auxiliaire bidirectionnel de DisplayPort, qui permet une communication avancée entre les appareils connectés.Cela permet une intégration plus fluide, une gestion des appareils plus facile et des ajustements d'affichage interactifs.Avec sa conception avant-gardiste et ses larges fonctionnalités, DisplayPort reste un élément utile de la technologie d'affichage numérique moderne, répondant aux demandes.

Câbles DVI

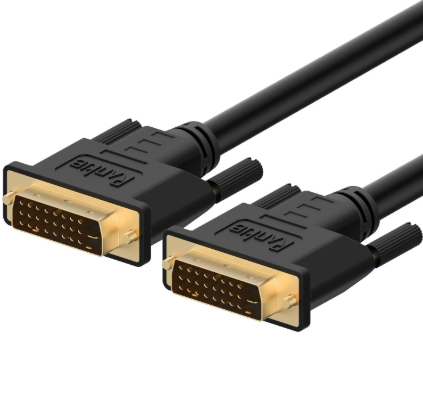

Figure 5. Câbles DVI

L'interface visuelle numérique (DVI) est une norme de transmission vidéo conçue spécifiquement pour la sortie d'image de haute qualité.Contrairement à HDMI, qui transporte à la fois la vidéo et l'audio, DVI se concentre uniquement sur la fourniture de visuels nets à haute résolution.Cela en fait un choix préféré dans les paramètres où l'audio est géré séparément, tels que les moniteurs informatiques, les postes de travail graphique professionnels et les systèmes d'affichage haut de gamme.

DVI repose sur la signalisation différentielle minimisée en transition (TMDS), une méthode de transmission numérique qui réduit la perte de données et maintient la clarté de l'image.En utilisant des techniques de codage avancées, TMDS minimise la dégradation du signal sur de longues distances et aide à prévenir l'interférence électromagnétique.Cela garantit que les images restent nettes et précises, même lorsqu'elles sont transmises à travers des cycles étendus.

DVI est disponible en plusieurs formats, y compris DVI-D (numérique uniquement), DVI-A (analogique uniquement) et DVI-I (numérique intégré et analogique), ce qui le rend adaptable à différents besoins d'affichage.Il reste largement utilisé à la fois dans l'informatique personnelle et la diffusion professionnelle, où la qualité de l'image est prioritaire par rapport à l'intégration audio.Alors que les interfaces plus récentes comme HDMI et DisplayPort offrent des capacités multimédias plus larges, DVI continue d'être une option fiable pour les applications qui exigent des visuels haute définition sans avoir besoin d'un support audio intégré.

Câbles Thunderbolt

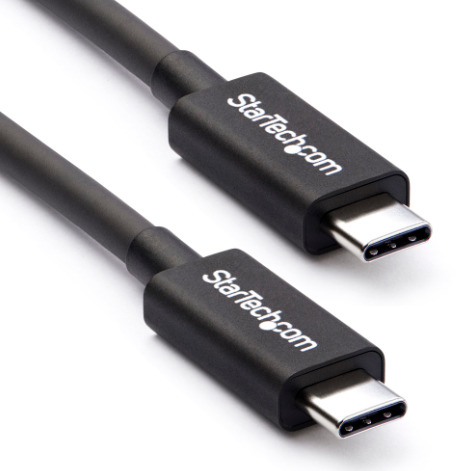

Figure 6. Câbles Thunderbolt

Les câbles Thunderbolt sont conçus pour le transfert de données à grande vitesse et la connectivité transparente entre les ordinateurs et les appareils externes.Ils sont largement utilisés pour relier les disques durs externes, les stations d'accueil et les écrans haute résolution, ce qui les rend utiles dans les espaces de travail professionnels et créatifs.Développé à travers une collaboration entre Intel et Apple, Thunderbolt Technology combine les données, l'audio, la vidéo et l'alimentation en un seul câble, atteignant des vitesses de transfert allant jusqu'à 40 Gbit / s.Cette performance rapide est particulièrement utile pour les tâches comme l'édition vidéo, le rendu 3D et les transferts de fichiers importants, où la vitesse et la fiabilité sont risquées.

Ces câbles utilisent des connecteurs compacts et réversibles, permettant un plug-in rapide et sans effort sans souci d'orientation.Leur conception permet une transmission de données à haute vitesse simultanée et une sortie vidéo haute résolution, rationalisant des workflows complexes.Un autre avantage clé est la rainure de Daisy, qui permet à plusieurs appareils d'être connectés en séquence sans réduire les performances.Cette fonction aide à réduire l'encombrement des câbles tout en maintenant l'efficacité.

À mesure que les demandes informatiques augmentent, Thunderbolt continue d'être un outil actif pour ceux qui ont besoin de connexions rapides et stables.Sa combinaison de vitesse, de polyvalence et de facilité d'utilisation garantit qu'elle reste un composant de base dans les configurations modernes de haute performance.

Câbles USB-C

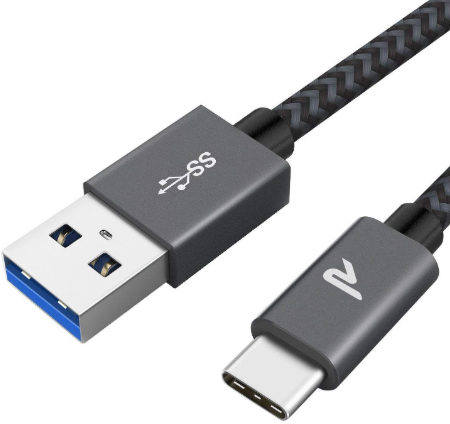

Figure 7. Câbles USB-C

L'USB-C est un connecteur moderne et polyvalent conçu pour une compatibilité transparente sur une large gamme d'appareils.Sa conception compacte et réversible élimine les tracas de brancher les câbles dans le mauvais sens, rendant les connexions rapides et sans effort.Contrairement aux anciens types USB, l'USB-C prend en charge plusieurs fonctions dans un seul câble, y compris le transfert de données à haut débit, la sortie vidéo et la livraison de puissance - une fonctionnalité majeure pour la charge rapide dans le monde mobile d'aujourd'hui.

L'un des plus grands avantages de l'USB-C est sa large compatibilité.Il est utilisé dans les smartphones, les tablettes, les ordinateurs portables et les périphériques tels que les disques durs et les moniteurs externes.En consolidant plusieurs fonctions en une connexion standardisée, USB-C simplifie la connectivité de l'appareil et réduit le besoin de câbles multiples.

Comme davantage adoptent USB-C, il devient rapidement la norme pour les appareils numériques modernes.Sa capacité à gérer efficacement diverses tâches garantit efficacement sa pertinence continue dans les paramètres des consommateurs et des professionnels.Avec des progrès continus dans la technologie USB, l'USB-C façonne non seulement le paysage numérique d'aujourd'hui, mais ouvre également la voie à de futures innovations dans la connectivité.

Câbles vidéo composants

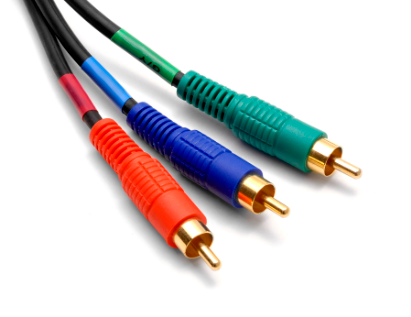

Figure 8. Câbles vidéo composants

Les câbles vidéo composants fournissent une solution analogique de haute qualité pour transmettre des signaux vidéo, ce qui en fait un choix fiable lorsque les connexions numériques ne sont pas disponibles.Contrairement à la vidéo composite, qui transmet toutes les informations visuelles via un seul signal, la vidéo composante sépare l'image en trois canaux de couleur distincts: rouge, vert et bleu (RVB).Cette division améliore la netteté, la précision des couleurs et la clarté globale de l'image, ce qui rend ces câbles idéaux pour les applications qui nécessitent une production visuelle précise, comme la production vidéo professionnelle et les systèmes de théâtre domestique haut de gamme.

Cependant, les câbles vidéo composants transmettent uniquement des signaux vidéo, ce qui signifie que des câbles séparés sont nécessaires pour l'audio.Cela contraste avec des solutions plus intégrées comme HDMI, qui transportent à la fois l'audio et la vidéo en une seule connexion.Malgré le passage vers les interfaces numériques, la vidéo des composants reste pertinente dans les paramètres hérités et professionnels où une vidéo analogique haute définition est toujours requise.Son utilisation continue dans des environnements spécialisés met en évidence sa fiabilité et sa capacité à offrir une qualité vidéo analogique exceptionnelle.

Câbles composites

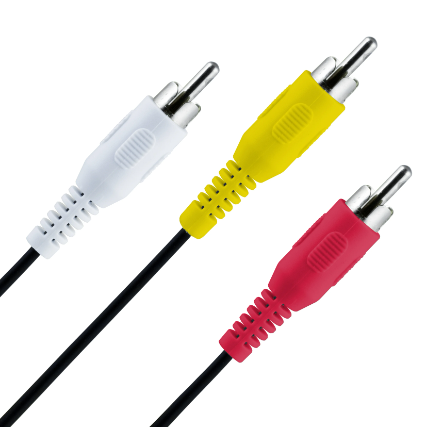

Figure 9. Câbles composites

Les câbles composites offrent une solution simple et largement compatible pour transmettre une vidéo de définition standard.Ils utilisent un seul connecteur RCA jaune pour transporter l'intégralité du signal vidéo, ce qui les rend faciles à configurer et à intégrer dans des systèmes AV plus anciens.Parce qu'ils comptent sur une transmission à canal unique, les câbles composites ne séparent pas les informations de couleur et de luminosité, ce qui peut entraîner une qualité d'image plus faible par rapport aux nouveaux formats vidéo.Cependant, leur conception simple et leur soutien généralisé en font un choix pratique pour les connexions vidéo de base.

Une limitation substantielle des câbles composites est leur incapacité à transmettre une vidéo haute définition.Cela les rend moins adaptés aux écrans numériques modernes qui nécessitent une résolution plus nette.Malgré cela, ils restent utiles dans les systèmes hérités, les magnétoscopes, les consoles de jeux plus anciennes et d'autres configurations où une résolution élevée n'est pas une priorité.Leur abordabilité et leur facilité d'utilisation garantissent que les câbles composites continuent de servir d'option fiable pour les besoins de transmission vidéo simples.

Caractéristiques et spécifications clés

Type de câble	Type de connecteur	Résolution maximale	Taux de rafraîchissement maximum	Assistance audio	Support vidéo	Vitesse de transfert de données	Compatibilité
Vga	DE-15 (analogique)	1920x1200	60 Hz	Non	Analogique	N / A	Appareils plus anciens
HDMI	HDMI Type-A / B / C / D	3840x2160 (4K)	240Hz	Oui	Numérique	Jusqu'à 18 Gbps	Téléviseurs, moniteurs, consoles de jeu, ordinateurs
DisplayPort	DisplayPort	7680x4320 (8k)	240Hz	Oui	Numérique	Jusqu'à 32,4 Gbps	Moniteurs, ordinateurs, cartes graphiques
DVI	Dvi-d / dvi-i / dvi-a	2560x1600 (double liaison)	144hz	Non	Numérique	Jusqu'à 9,9 Gbps	Moniteurs, ordinateurs
Coup de tonnerre	Coup de tonnerre	7680x4320 (8k)	240Hz	Oui	Numérique	Jusqu'à 40 Gbps	MacBooks, moniteurs, stockage externe, stations d'accueil
USB-C	USB-C	7680x4320 (8k)	240Hz	Oui	Numérique	Jusqu'à 40 Gbps	Ordinateurs portables, moniteurs, smartphones, tablettes, stockage externe

Comment choisir le bon câble moniteur?

La sélection du câble de moniteur droit nécessite une évaluation minutieuse de plusieurs facteurs clés pour garantir des performances et une compatibilité optimales avec vos appareils.

• Commencez par identifier les ports disponibles sur votre moniteur et votre ordinateur - les options communes incluent HDMI, DisplayPort et USB-C.Le choix d'un câble qui correspond à ces connexions élimine le besoin d'adaptateurs et garantit une fonctionnalité transparente.

• Ensuite, considérez la résolution vidéo et le taux de rafraîchissement dont vous avez besoin.Certains câbles prennent en charge des résolutions plus élevées et des taux de rafraîchissement plus rapides que d'autres, ce qui les rend plus adaptés à des tâches telles que les jeux, l'édition vidéo ou le travail de conception professionnelle.L'utilisation d'un câble qui ne répond pas aux exigences de votre écran peut entraîner une qualité d'image plus faible ou des performances réduites.

• La configuration physique de votre espace de travail joue également un rôle dans la sélection des câbles.Mesurez la distance entre votre moniteur et votre ordinateur pour déterminer la longueur de câble appropriée.De plus, déterminez si vous avez besoin de fonctionnalités telles que l'audio intégré, le support Ethernet ou le blindage amélioré pour minimiser les interférences.

• Enfin, la qualité de l'équilibre et le coût en fonction de vos besoins.Bien que les câbles premium offrent une meilleure durabilité et des performances, les options conviviales peuvent être suffisantes pour une utilisation standard.En évaluant ces facteurs, vous pouvez choisir un câble de moniteur qui assure une connexion fiable et de haute qualité pour votre configuration.

Conclusion

Naviguer dans une myriade d'options de câbles disponibles aujourd'hui peut être intimidante, mais armée des bonnes informations, la sélection du câble parfait pour vos besoins devient une tâche simple.Du HDMI globale à la Thunderbolt à grande vitesse et à l'USB-C polyvalent, chaque type de câble sert un objectif unique dans les médias numériques.Considérez vos exigences spécifiques, telles que la qualité vidéo, la vitesse de transfert de données et la compatibilité, pour faire un choix éclairé.En comprenant les forces et les limites de chaque type de câble discuté dans ce guide, vous pouvez optimiser votre configuration audiovisuelle pour offrir les meilleures performances et qualité possibles, en garantissant une expérience transparente et satisfaisante.

Questions fréquemment posées [FAQ]

1. De quels câbles ai-je besoin pour 3 moniteurs?

Le type de câbles dont vous avez besoin dépend des ports disponibles sur vos moniteurs et carte graphique.En règle générale, les câbles HDMI, DisplayPort ou DVI sont utilisés.Si votre carte graphique a trois sorties qui correspondent à vos moniteurs, vous aurez besoin de trois câbles du type approprié.Certaines configurations peuvent nécessiter des adaptateurs si les ports de sortie de votre carte graphique diffèrent des ports d'entrée de vos moniteurs.

2. De quels câbles avez-vous besoin pour un moniteur?

Le type de câble nécessaire pour un moniteur dépend de ses types d'entrée pris en charge et des ports de sortie sur votre ordinateur ou votre appareil.Les câbles couramment utilisés sont HDMI, DisplayPort, DVI ou VGA.HDMI et DisplayPort sont préférables pour les moniteurs modernes car ils transmettent à la fois des signaux audio et vidéo et prennent en charge des résolutions et des taux de rafraîchissement plus élevés.

3. Puis-je utiliser un séparateur HDMI pour étendre non en double?

Non, un séparateur HDMI ne peut que reproduire l'affichage, montrant la même image sur plusieurs écrans.Pour étendre votre bureau sur plusieurs moniteurs (contenu différent sur chaque écran), vous avez besoin d'une carte graphique avec plusieurs sorties ou une station d'accueil qui prend en charge les configurations multi-affiches.

4. Combien de moniteurs un PC peut-il prendre en charge?

Le nombre de moniteurs qu'un PC peut prendre en charge dépend de la carte graphique ou des capacités graphiques intégrées.La plupart des cartes graphiques modernes prennent en charge entre 2 et 4 moniteurs.Les cartes graphiques haut de gamme ou spécialisées peuvent prendre en charge encore plus.Vous pouvez également ajouter des cartes graphiques supplémentaires ou utiliser des adaptateurs USB pour augmenter le nombre de moniteurs.

5. Pouvez-vous exécuter 2 moniteurs sur 1 port USB?

Oui, mais vous aurez besoin d'une station d'accueil USB ou d'un adaptateur USB-Video qui prend en charge les doubles sorties.Ces appareils convertissent un seul port USB en connexions capables de gérer plusieurs moniteurs.Cependant, cette configuration peut ne pas fournir les mêmes performances que la connexion directe à une carte graphique, en particulier pour les écrans à taux haute résolution ou à taux élevé.
