Principe de fonctionnement et spécifications des PMIC (circuits intégrés de gestion de l'alimentation)

Un PMIC aide à contrôler, réguler et distribuer l'énergie à l'intérieur d'un système électronique afin que chaque composant reçoive la bonne tension et le bon courant. Cet article explique ce qu'est un PMIC, comment il fonctionne, quelles sont ses spécifications importantes, ses principaux types, interfaces de communication, et comment il se compare aux régulateurs de tension et aux convertisseurs DC-DC.

Catalogue

Qu'est-ce qu'un PMIC (circuit intégré de gestion de l'alimentation) ?

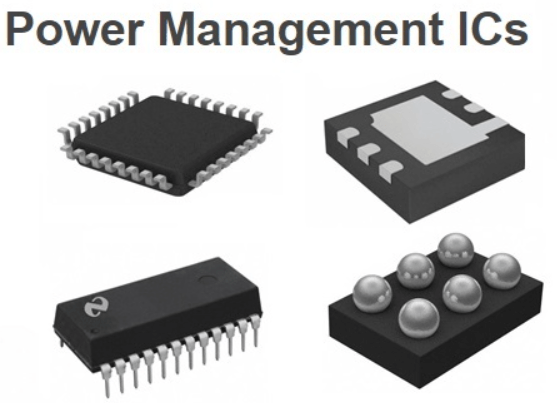

Un PMIC (circuit intégré de gestion de l'alimentation), également connu sous le nom de circuit intégré de gestion de l'alimentation, est une puce électronique spécialisée qui contrôle et gère l'énergie au sein d'un appareil électronique. Il aide à distribuer la bonne tension et le bon courant aux différents composants du système, afin que l'appareil puisse fonctionner de manière sûre, efficace et fiable.

Un PMIC combine généralement plusieurs fonctions de gestion de l'alimentation dans une seule puce, y compris la régulation de tension, la charge de batterie, le séquençage de l'alimentation, la protection thermique et la surveillance du système. En intégrant ces fonctions, un PMIC aide à réduire la complexité des circuits, à économiser de l'espace sur le PCB, à améliorer l'efficacité énergétique et à simplifier la conception globale du système. Les appareils électroniques modernes s'appuient sur des PMIC pour assurer un fonctionnement stable, une durée de vie prolongée de la batterie et une gestion énergétique efficace dans des systèmes compacts et haute performance.

Comment un PMIC fonctionne-t-il dans les systèmes électroniques

Un PMIC fonctionne en recevant l'énergie d'entrée, puis en contrôlant, convertissant et distribuant cette énergie à différentes parties d'un système électronique. Dans le diagramme fonctionnel du PMIC ci-dessus, la tension d'entrée entre par la section VIN et est traitée à l'intérieur du PMIC avant d'être livrée à plusieurs canaux de sortie tels que VOUT1, VOUT2, VOUT3 et VOUT4. Chaque sortie peut fournir une tension régulée différente en fonction des besoins des composants du système.

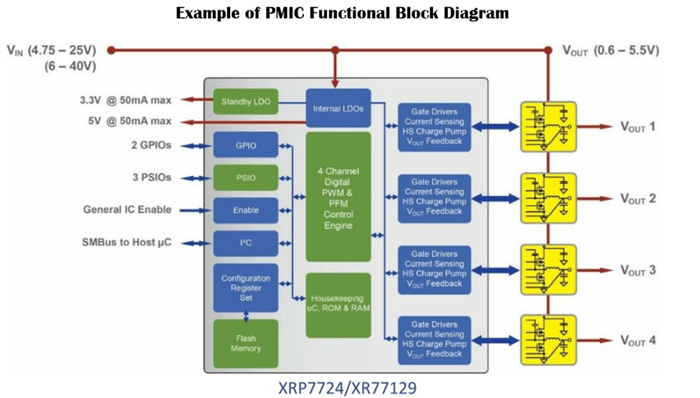

À l'intérieur du PMIC, des blocs tels que des LDO internes, des moteurs de contrôle PWM et PFM, des pilotes de porte et des circuits de détection de courant aident à maintenir une livraison d'énergie stable et efficace. Le PMIC surveille en continu les niveaux de tension et de courant, puis ajuste automatiquement son fonctionnement pour maintenir les sorties stables même lorsque la charge du système change. Des interfaces de communication telles que I2C et GPIO permettent également au PMIC de travailler avec le processeur pour le séquençage de l'alimentation, le contrôle de veille et la surveillance du système.

En combinant plusieurs fonctions de gestion de l'alimentation en une seule puce, un PMIC aide à réduire l'espace sur le PCB, à simplifier la conception des circuits, à améliorer l'efficacité énergétique et à assurer un fonctionnement fiable dans des dispositifs tels que les smartphones, les tablettes, les systèmes embarqués et l'électronique industrielle.

Spécifications importantes des PMIC

Paramètre	Plage / Valeur typique	Description
Plage de tension d'entrée	1.8 V à 60 V	La plage de tension supportée qui peut entrer dans le PMIC
Tension de sortie	0.6 V à 24 V	La tension régulée fournie aux composants du système
Courant de sortie	100 mA à 20 A+	Le courant maximum que le PMIC peut fournir
Efficacité énergétique	80% à 98%	Efficacité de la conversion d'énergie à l'intérieur du PMIC
Nombre de rails d'alimentation	1 à 20+ rails	Nombre de canaux de sortie indépendants
Fréquence de commutation	100 kHz à 5 MHz	Fréquence utilisée par les convertisseurs DC-DC intégrés
Compte des régulateurs LDO	1 à 20+ LDOs	Nombre de régulateurs à faible chute de tension intégrés
Support de recharge de batterie	Courant de charge de 100 mA à 10 A+	Capacité de gestion de charge intégrée
Séquençage d'alimentation	Séquençage multi-rails programmable	Contrôle de l'ordre de démarrage et d'arrêt
Protection thermique	Arrêt typique de 125°C à 175°C	Protection contre la surchauffe
Protection contre le surintensité (OCP)	5% à 30% au-dessus du courant nominal	Limite le flux de courant excessif
Protection contre la surtension (OVP)	Typiquement 5% à 20% au-dessus de la tension de sortie	Prévenir les pics de tension dangereux
Courant quiescent	100 nA à 1 mA	Puissance consommée en mode veille
Type et taille du boîtier	WLCSP, QFN, BGA, TQFP	Dimensions physiques du boîtier PMIC
Plage de température de fonctionnement	-40°C à +125°C	Conditions de température supportées
Performance ondulatoire et bruit	<10 mV to 50 mV typical	Stabilité de la tension de sortie et niveau de bruit
Mise à l'échelle dynamique de la tension (DVS)	0.6 V à 3.3 V programmable	Capacité d'ajuster la tension dynamiquement
Support du jauge de batterie	Surveillance de la tension, du courant, de la température, et de l'état de charge (SOC)	Capacité de surveillance de la batterie
Fonctionnalités de surveillance des défauts	OCP, OVP, UVLO, OTP, Power-Good	Détection et rapport de défauts système

Types principaux de PMIC (IC de gestion de l'alimentation)

PMIC mobiles

Les PMIC mobiles sont conçus pour les smartphones, les tablettes et l’électronique grand public portable où l’efficacité énergétique, la taille compacte et la durée de vie de la batterie sont critiques. Ces PMIC gèrent les rails d'alimentation des processeurs, la charge de la batterie, le contrôle thermique, l'alimentation de l'affichage et les fonctions de charge rapide. Ils sont souvent intégrés à des processeurs d'application mobile pour supporter un fonctionnement haute performance tout en réduisant la consommation d'énergie. Des exemples concrets incluent le Qualcomm PM8998 utilisé avec les plateformes mobiles Snapdragon et le Dialog DA9063 utilisé dans des appareils embarqués portables et des systèmes mobiles.

PMIC industriels

Les PMIC industriels sont construits pour des systèmes d'automatisation, des contrôleurs embarqués, la robotique, des ordinateurs industriels et des équipements de fabrication. Ces PMIC soutiennent généralement des plages de tension d'entrée plus larges, une fiabilité accrue et de meilleures performances thermiques pour des environnements d'exploitation difficiles. Ils aident à réguler l'alimentation pour les processeurs, les capteurs, les modules de communication et les interfaces industrielles tout en maintenant un fonctionnement stable sous des charges variables. Des exemples courants incluent le Texas Instruments TPS65217 utilisé dans des systèmes Linux embarqués et le NXP PF8100 conçu pour des processeurs industriels et automobiles.

PMIC automobiles

Les PMIC automobiles sont utilisés dans des systèmes d'infodivertissement, des systèmes d'assistance avancée au conducteur (ADAS), des tableaux de bord numériques, l'électronique de carrosserie et des systèmes de véhicules électriques. Ces PMIC sont conçus pour fonctionner de manière fiable sous des conditions de température élevée, de vibration et de bruit électrique couramment rencontrées dans les véhicules. Les PMIC automobiles incluent également des fonctionnalités avancées de protection et de sécurité fonctionnelle pour répondre aux normes automobiles. Des exemples incluent l'Infineon TLF35584 pour microcontrôleurs automobiles et le NXP FS6500 utilisé dans les systèmes de sécurité et de contrôle des véhicules.

PMIC IoT et portables

Les PMIC IoT et portables se concentrent sur le fonctionnement ultra-basse consommation pour maximiser la durée de vie de la batterie dans des dispositifs portables compacts. Ces PMIC sont couramment utilisés dans les montres connectées, les capteurs sans fil, les dispositifs de surveillance de la santé, les produits Bluetooth et les modules IoT alimentés par batterie. Ils soutiennent une conversion d'énergie efficace, un faible courant de veille et un design de PCB compact. Des exemples réels incluent le MAX20361 pour l'électronique portable et le nPM1300 de Nordic Semiconductor pour des applications sans fil à faible consommation d'énergie.

PMIC vs Régulateur de tension vs Convertisseur DC-DC

Fonctionnalité	PMIC (IC de gestion de l'alimentation)	Régulateur de tension	Convertisseur DC-DC
Fonction principale	Solution complète de gestion de l'alimentation	Fournit une tension fixe ou régulée	Convertit une tension DC en une autre
Niveau d'intégration	Élevé	Faible	Moyen
Inclut plusieurs fonctions	Oui	Non	Non
Fonctions typiques	LDOs, régulateurs buck/boost, chargement de batterie, séquencement de puissance, surveillance	Stabilisation de la tension uniquement	Conversion de tension élévatrice ou abaisseuse
Efficacité énergétique	Élevée	Modérée	Élevée
Gain d'espace sur le PCB	Excellent	Limité	Modéré
Complexité de conception	Plus complexe	Simple	Modéré
Meilleur pour les appareils compacts	Oui	Limité	Oui
Support de gestion de batterie	Oui	Non	Limité
Support de séquencement de puissance	Oui	Non	Non
Caractéristiques de protection thermique	Avancé	Basique	Modéré
Interfaces de communication	I2C, SPI, PMBus	Généralement aucun	Parfois disponible
Applications courantes	Smartphones, ordinateurs portables, systèmes automobiles, systèmes embarqués	Petits circuits analogiques, capteurs, électroniques simples	Alimentations électriques, systèmes embarqués, électronique industrielle
Coût	Plus élevé	Bas	Modéré
Flexibilité	Élevée	Limité	Modéré

Interfaces de communication PMIC courantes

Interface I2C

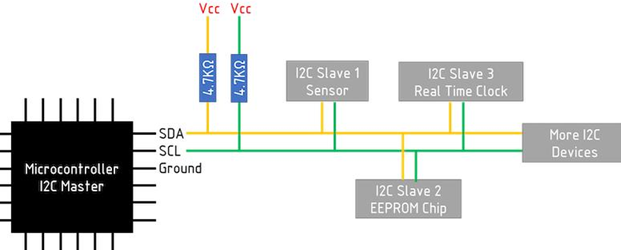

L'I2C est une interface de communication courante utilisée dans les systèmes PMIC car elle nécessite seulement deux lignes de signal principales : SDA pour les données et SCL pour l'horloge. Comme montré dans l'image, un contrôleur agit comme maître I2C, tandis que plusieurs appareils se connectent au même bus en tant qu'esclaves I2C. Dans un circuit PMIC, le processeur peut utiliser ces lignes SDA et SCL pour communiquer avec le PMIC.

Grâce à l'interface I2C, le processeur peut vérifier l'état de la tension, modifier les paramètres de puissance, activer ou désactiver les rails d'alimentation, contrôler le séquencement de démarrage et surveiller les conditions de défaut. L'image montre également des résistances de tirage connectées à Vcc, qui sont nécessaires pour maintenir les lignes I2C stables pendant la communication. Cette structure simple à deux fils rend l'I2C utile dans les smartphones, les appareils IoT, les cartes embarquées et d'autres systèmes électroniques compacts.

Interface SPI

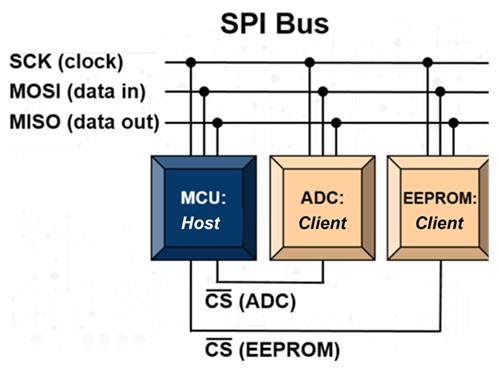

Le SPI est une interface de communication utilisée dans certains systèmes PMIC lorsque des transferts de données plus rapides et un contrôle rapide sont nécessaires. Comme montré dans l'exemple d'image, le MCU agit comme hôte, tandis que d'autres appareils se connectent comme clients sur le bus SPI. La connexion SPI utilise des lignes de signal séparées pour SCK ou l'horloge, MOSI ou les données envoyées par l'hôte, MISO ou les données retournées par le client, et CS ou sélection de puce pour choisir quel appareil communiquera.

Dans un système PMIC, le SPI permet au processeur d'envoyer des commandes de contrôle, de lire l'état de la puissance, d'ajuster les paramètres de tension et de répondre rapidement aux changements du système. Comparé à l'I2C, le SPI nécessite généralement plus de lignes de signal, mais il peut fournir une communication plus rapide et plus directe.

Interface PMBus

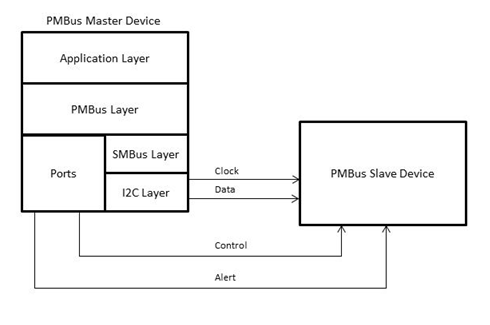

Le PMBus est une interface de communication conçue pour la gestion et la surveillance avancées de l'énergie. Comme montré dans l'exemple d'image, un appareil maître PMBus communique avec un appareil esclave PMBus en utilisant des lignes d'horloge et de données, similaire à la communication SMBus ou I2C. Le diagramme montre également des lignes de contrôle et d'alerte, qui aident le système à gérer le comportement de puissance et à répondre aux défauts.

Le PMBus permet au contrôleur principal de surveiller en temps réel la tension, le courant, la température et les conditions de défaut en opération PMIC. Il peut également être utilisé pour ajuster les paramètres de puissance, vérifier l'état du système et soutenir la gestion de puissance à distance.

Interface GPIO

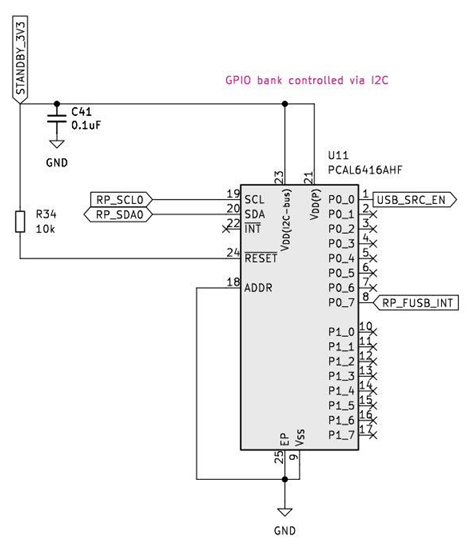

Les broches GPIO sont utilisées dans les systèmes PMIC pour des fonctions de contrôle et d'état simples. Comme montré dans l'exemple d'image, la banque GPIO est contrôlée via les lignes I2C SCL et SDA, tandis que les broches de sortie GPIO se connectent à des signaux de contrôle système tels que USB_SRC_EN et RP_FUSB_INT. Cela montre comment les broches GPIO peuvent aider le contrôleur principal à gérer des fonctions liées à l'énergie externe.

Dans PMIC, les signaux GPIO peuvent activer ou désactiver les rails d'alimentation, déclencher des interruptions, détecter des défauts, réinitialiser des circuits ou contrôler des fonctions de veille. Ils sont utiles car ils donnent au processeur un moyen direct de gérer les événements d'alimentation sans avoir besoin de communication complexe. Dans les systèmes embarqués, le GPIO aide à coordonner le démarrage, l'arrêt, le mode veille et la surveillance des défauts entre le PMIC, le processeur et d'autres appareils connectés.

Interface UART

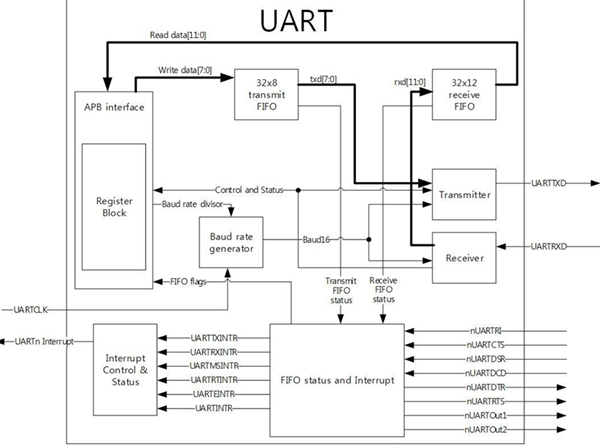

UART est une interface de communication série qui peut être utilisée dans certains systèmes PMIC pour le débogage, le diagnostic ou la configuration de base. Comme montré dans l'exemple d'image, le bloc UART comprend un émetteur, un récepteur, un générateur de débit en bauds, des tampons FIFO, un bloc d'enregistrements et un contrôle d'état/interruption. Ces composants permettent l'envoi et la réception de données entre le PMIC, le processeur ou un outil de développement externe. En opération PMIC, l'UART est moins courant que l'I2C ou le SPI, mais il peut toujours être utile pour lire des données diagnostiques, vérifier des messages de défaut ou configurer des paramètres de puissance pendant le développement et les tests.

Signaux d'Interruption et de Statut

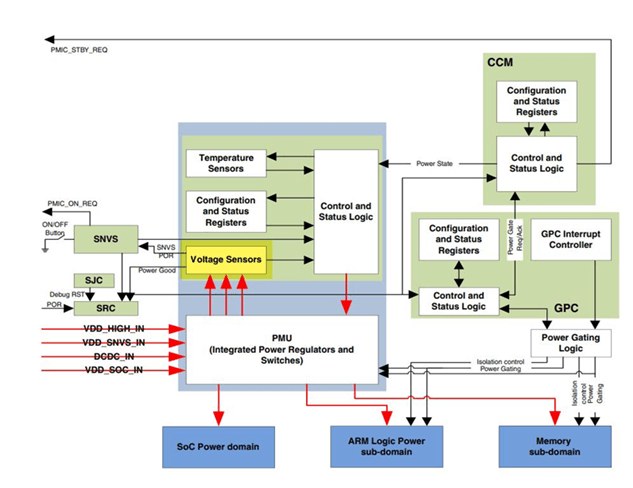

Les signaux d'interruption et de statut aident le PMIC à signaler rapidement les événements liés à l'alimentation au processeur. Comme le montre l'image exemple, le PMU surveille des entrées telles que les capteurs de tension, les capteurs de température, les registres de configuration et les signaux d'état d'alimentation. Lorsque le PMIC détecte un problème ou un changement de système, la logique de contrôle et de statut peut envoyer un signal d'interruption ou de statut au processeur.

Ces signaux sont utilisés pour signaler des événements tels que la surchauffe, la basse tension, les défauts d'alimentation, le statut d'alimentation correcte ou les changements d'état d'alimentation dans le système PMIC. L'image montre également la logique de gestion d'alimentation, qui aide à activer ou désactiver des domaines de puissance spécifiques, tels que le SoC, la logique ARM ou la section mémoire. Cela permet au système de répondre plus rapidement aux défauts, de protéger les circuits sensibles et de gérer l'alimentation de manière plus sûre et efficace.

Fabricants de PMIC Populaires et Exemples de PMIC

Texas Instruments

Texas Instruments est l'un des principaux fabricants de solutions PMIC. La société propose une large gamme de PMIC avec des convertisseurs abaisseurs intégrés, des LDO, des fonctions de charge de batterie et un support de séquencement d'alimentation. Des exemples populaires de PMIC incluent le TPS65217 utilisé dans les systèmes Linux embarqués et le TPS6594-Q1 conçu pour les processeurs automobiles et les systèmes ADAS.

Qualcomm

Qualcomm développe des PMIC principalement pour les smartphones, les tablettes et les plateformes mobiles. Ces PMIC fonctionnent en étroite collaboration avec les processeurs Snapdragon pour gérer efficacement les fonctions CPU, GPU, mémoire, charge et batterie. Les exemples courants incluent le PM8998 et le PM8150, qui sont largement utilisés dans les smartphones Android hautes performances.

Infineon Technologies

Infineon produit des solutions PMIC pour les applications automobiles, industrielles et d'électronique de puissance. Leurs PMIC se concentrent sur la fiabilité, la gestion thermique et les fonctions de sécurité requises dans les véhicules modernes et les systèmes industriels. Des exemples incluent le TLF35584 pour microcontrôleurs automobiles et la famille de PMIC OPTIREG utilisée dans l'électronique des véhicules.

NXP Semiconductors

NXP Semiconductors fournit des PMIC pour des systèmes automobiles, des processeurs embarqués, des équipements industriels et des dispositifs de mise en réseau. Leurs PMIC soutiennent souvent des fonctions avancées de séquencement d'alimentation, de surveillance et de sécurité. Des exemples courants incluent le PF8100 pour processeurs i.MX et le FS6500 utilisé dans des systèmes de contrôle automobile.

Analog Devices

Analog Devices développe des PMIC haute performance pour l'automatisation industrielle, les communications, l'électronique médicale et les applications de centres de données. Leurs produits se concentrent sur la régulation de puissance de précision, la surveillance et l'efficacité. Les PMIC exemples incluent le LTC3589 et le MAX77650 pour des dispositifs portables et wearables.

Renesas Electronics

Renesas propose des solutions PMIC pour des systèmes automobiles, de l'électronique industrielle, des dispositifs grand public et des processeurs embarqués. Leurs PMIC soutiennent une régulation de tension efficace, un fonctionnement à faible puissance et des fonctions de protection du système. Des exemples populaires incluent l'ISL91302A et le RAA215300 pour des systèmes embarqués avancés.

STMicroelectronics

STMicroelectronics fabrique des PMIC couramment utilisés dans des systèmes embarqués basés sur STM32 et des applications à faible puissance. Des exemples incluent le STPMIC1 pour microprocesseurs STM32 et le L5965 pour des applications de gestion de puissance automobile.

Conception de PCB avec des PMIC

Concevoir un PCB avec un PMIC nécessite une planification minutieuse car un PMIC peut contrôler plusieurs rails d'alimentation, régulateurs de commutation et circuits sensibles à basse tension. Étant donné que la disposition du PCB affecte directement la stabilité de l'alimentation, les performances thermiques, l'efficacité et la fiabilité, une mauvaise disposition peut entraîner du bruit de tension, des interférences de commutation, une surchauffe, un démarrage instable ou des problèmes de communication.

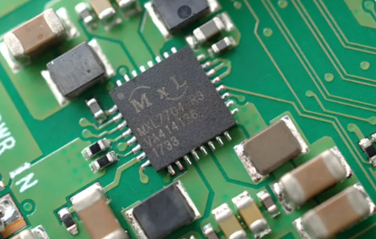

Le placement des composants est l'une des parties les plus importantes de la conception de PCB basée sur un PMIC. Comme le montre l'image exemple ci-dessus, le PMIC est généralement entouré de condensateurs, d'inducteurs et d'autres composants liés à l'alimentation placés près du circuit intégré. Les condensateurs d'entrée et de sortie doivent rester près des broches d'alimentation du PMIC pour réduire le bruit de tension et améliorer la réaction lors de changements soudains de charge.

La disposition de la masse, le contrôle thermique et le routage de puissance sont également critiques. Un plan de masse solide aide à réduire le bruit et la chaleur, tandis que les traces sensibles telles que le retour, I2C et les lignes de détection doivent rester éloignées des nœuds de commutation bruités. Les chemins à fort courant doivent utiliser des traces de cuivre plus larges, des vias thermiques et un routage court pour réduire la chaleur, l'EMI et les pics de tension. Une disposition propre du PMIC améliore l'efficacité, protège les signaux et maintient le système stable.

Conclusion

Le choix du bon PMIC dépend de l'application, de la tension d'entrée, des rails de sortie, de la demande en courant, de l'efficacité, de l'interface de communication, de la taille du boîtier et des caractéristiques de protection. Les appareils mobiles ont besoin de PMIC compacts et efficaces en énergie de batterie, tandis que les systèmes automobiles et industriels nécessitent une protection plus forte, un support de température plus large et une fiabilité accrue.

Questions Fréquemment Posées [FAQ]

1. Pourquoi les appareils électroniques modernes ont-ils besoin d'un PMIC au lieu de composants d'alimentation séparés ?

Les appareils modernes nécessitent souvent plusieurs niveaux de tension, une gestion de batterie, une protection thermique et un enchaînement de démarrage dans un espace très réduit. Un PMIC combine ces fonctions en une seule puce, ce qui contribue à réduire la taille du PCB, à améliorer l'efficacité énergétique, à simplifier la conception et à soutenir une meilleure fiabilité par rapport à l'utilisation de plusieurs composants d'alimentation séparés.

2. Comment un PMIC améliore-t-il la durée de vie de la batterie dans les appareils portables ?

Un PMIC améliore la durée de vie de la batterie en contrôlant l'utilisation de l'énergie de manière plus efficace. Il peut réduire la consommation d'énergie inutile, passer des composants en modes basse consommation, réguler la tension plus précisément et gérer la charge de la batterie de manière sécurisée. Cela aide des dispositifs tels que les smartphones, les tablettes et les appareils portables à fonctionner plus longtemps sur une seule charge.

3. Que se passe-t-il si un PMIC tombe en panne dans un système électronique ?

Lorsqu'un PMIC tombe en panne, le système peut rencontrer des problèmes de démarrage, une tension instable, une surchauffe, un échec de chargement, des arrêts aléatoires ou une perte totale de puissance. Comme le PMIC contrôle plusieurs rails d'alimentation et fonctions de protection, un PMIC endommagé peut affecter le fonctionnement de l'ensemble du dispositif.

4. Comment les PMIC aident-ils à réduire la génération de chaleur dans les appareils électroniques ?

Les PMIC améliorent l'efficacité de conversion de puissance et réduisent les pertes d'énergie inutiles lors de la régulation de la tension. Une efficacité plus élevée signifie que moins d'énergie électrique est convertie en chaleur, ce qui contribue à améliorer les performances thermiques dans des appareils compacts tels que les smartphones, les ordinateurs portables et les systèmes embarqués.

5. Quelle est la différence entre un PMIC et un régulateur de tension standard ?

Un régulateur de tension standard fournit principalement une sortie de tension stable, tandis qu'un PMIC intègre plusieurs fonctions de gestion de l'énergie en un seul appareil. Un PMIC peut inclure des convertisseurs DC-DC, des LDO, la charge de batteries, une protection thermique, des circuits de surveillance et des interfaces de communication, ce qui le rend plus adapté aux systèmes complexes.

6. Pourquoi les PMIC utilisent-ils le séquençage de puissance dans les systèmes électroniques ?

Différents composants du système ont souvent besoin de s'allumer et de s'éteindre dans un ordre spécifique pour éviter l'instabilité ou les dommages matériels. Le séquençage de puissance des PMIC contrôle ce processus de démarrage et d'arrêt pour garantir que les processeurs, la mémoire et les périphériques fonctionnent en toute sécurité et correctement.
