Aperçu de l'IC de détection capacitive à haute résolution FDC1004

Le FDC1004 est un IC de détection capacitive conçu pour mesurer des changements très faibles de capacité et les convertir en données numériques qu'un microcontrôleur peut lire. Cet article explique la disposition des broches du FDC1004, son principe de fonctionnement, ses spécifications clés, ses caractéristiques, ses applications, sa comparaison avec d'autres IC de détection capacitive et le comportement des circuits d'application.

Catalogue

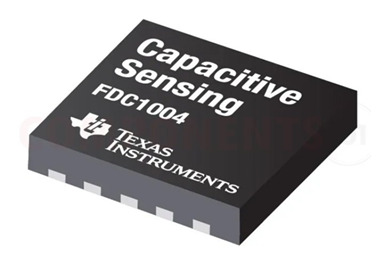

IC de détection capacitive de base FDC1004

Le FDC1004 est un convertisseur de capacité à numérique à haute résolution à 4 canaux conçu pour des systèmes de détection capacitive. Il mesure des changements de capacité très faibles et les convertit en données numériques que peut lire un microcontrôleur via une interface I²C.

Chaque canal a une plage de pleine échelle de ±15 pF et peut gérer une capacité d'offset de capteur allant jusqu'à 100 pF. Cet offset peut être programmé en interne ou fourni par un condensateur externe, ce qui aide à améliorer la flexibilité et la stabilité des mesures.

Le FDC1004 inclut également des conducteurs de bouclier qui aident à réduire les interférences EMI et à concentrer la direction de détection du capteur capacitif. Cela rend le système plus fiable dans des environnements bruyants.

Il est disponible en packages WSON et VSSOP à 10 broches, tous deux avec une taille de boîtier compacte de 3,0 mm × 3,0 mm. Son petit encombrement prend en charge des conceptions de détection capacitive à faible consommation, à faible coût et économiques en espace.

Alternatives et modèles équivalents

IC / Modèle	Caractéristique principale	Canaux	Interface
MPR121	Détection tactile capacitive	12	I²C
CAP1188	Contrôleur de capteur tactile	8	I²C
AT42QT1010	Détection d'entrée tactile unique	1	Sortie numérique
FDC2214	Détection inductive/capacitive à haute résolution	4	I²C
AD7746	Mesure de capacité de précision	2	I²C
CY8CMBR3116	Contrôleur de bouton capacitif	16	I²C

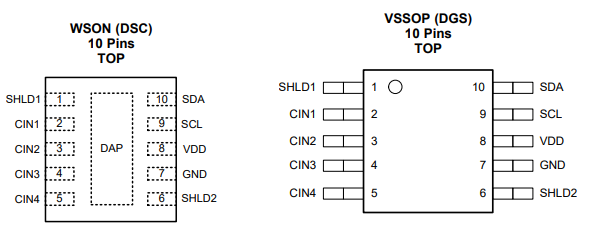

Disposition des broches et fonctions des broches FDC1004

Broche	Nom	Type	Description
1	SHLD1	Sortie du conducteur de bouclier	Alimente la couche de bouclier pour réduire le bruit EMI et améliorer la direction de détection.
2	CIN1	Entrée capacitive	Entrée du capteur capacitif canal 1.
3	CIN2	Entrée capacitive	Entrée du capteur capacitif canal 2.
4	CIN3	Entrée capacitive	Entrée du capteur capacitif canal 3.
5	CIN4	Entrée capacitive	Entrée du capteur capacitif canal 4.
6	SHLD2	Sortie du conducteur de bouclier	Deuxième shield sortie du driver pour le blindage des capteurs et la réduction du bruit.
7	GND	Terre	Connexion à la terre pour le CI.
8	VDD	Alimentation	Entrée d'alimentation positive.
9	SCL	Horloge I²C	Ligne d'horloge série pour la communication I²C.
10	SDA	Données I²C	Ligne de données série pour la communication I²C.

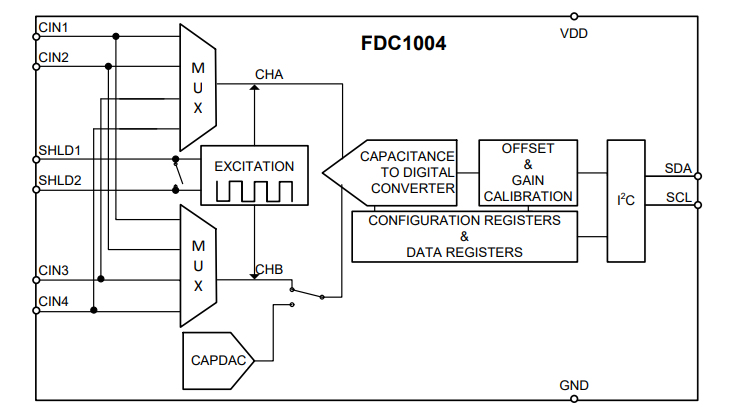

Comment le FDC1004 fonctionne dans les systèmes de détection capacitive

Le FDC1004 fonctionne en mesurant de très petites variations de capacitance entre une électrode de capteur et la terre. Lorsqu'un objet conducteur se déplace près du capteur, la valeur de la capacitance change. Le CI détecte ce changement et le convertit en données numériques pouvant être traitées par un microcontrôleur via l'interface I²C.

À l'intérieur du FDC1004, le MUX (multiplexeur) sélectionne l'un des quatre canaux d'entrée capacitifs (CIN1 à CIN4). Le signal du capteur sélectionné est ensuite connecté au circuit d'excitation et au bloc de convertisseur de capacitance numérique. Le bloc d'excitation génère le signal de détection utilisé pour mesurer avec précision les variations de capacitance.

La capacitance mesurée est convertie en valeurs numériques par le convertisseur de capacitance numérique interne (CDC). Ces mesures numériques sont traitées via des registres d'offset, de calibration de gain et de configuration avant d'être transmises via l'interface de communication I²C en utilisant les broches SDA et SCL.

Le CI comprend également des drivers de blindage SHLD1 et SHLD2, qui aident à réduire le bruit EMI et à améliorer la stabilité de détection. De plus, le circuit CAPDAC interne compense la capacitance de décalage du capteur, permettant au FDC1004 de maintenir des mesures précises même avec des électrodes de capteur plus grandes ou des traces de capteur plus longues.

Spécifications clés du FDC1004

Spécification	Valeur
Type de Dispositif	Convertisseur Capacitance-à-Numérique à 4 canaux
Tension d'Alimentation (VDD)	3 V à 3,6 V
Température de Fonctionnement	-40°C à 125°C
Plage de Mesure	±15 pF
Capacitance de Décalage Max	100 pF
Résolution	16 bits
Courant d'Alimentation (Mode Actif)	750 µA typique
Courant d'Alimentation (Mode Veille)	29 µA typique
Fréquence d'Excitation	25 kHz
Tension d'Excitation AC	2,4 Vpp
Tension DC Moyenne	1,2 V
Capacité du Driver de Blindage	400 pF
Interface de Communication	I²C
Fréquence d'Horloge I²C	10 kHz à 400 kHz
Protection ESD (HBM)	±1000 V
Température de Stockage	-65°C à 150°C
Options de Boîtier	WSON-10, VSSOP-10
Taille du Boîtier	3,0 mm × 3,0 mm

Fonctionnalités du CI de Détection Capacitive FDC1004

Mesure de Capacitance Haute Résolution

Le FDC1004 prend en charge la mesure de capacitance haute résolution avec une plage d'entrée de ±15 pF et une résolution de mesure de 0,5 fF, permettant la détection de très petites variations de capacitance.

Détection Capacitive à Quatre Canaux

Le CI comprend 4 canaux d'entrée capacitifs, permettant à plusieurs capteurs de fonctionner au sein d'un seul système de détection.

Prise en Charge de Grande Capacitance de Décalage

Le FDC1004 peut gérer jusqu'à 100 pF de capacitance de décalage maximale, ce qui aide à prendre en charge des électrodes de capteur plus grandes et des traces de capteur plus longues.

Débits de Données de Sortie Programmables

Le dispositif prend en charge des taux d'échantillonnage programmables de 100 S/s, 200 S/s et 400 S/s pour une performance de détection flexible.

Faible Consommation Énergétique

Le CI fonctionne avec une faible consommation de courant, utilisant environ 750 µA en mode actif et 29 µA en mode veille.

Prise en Charge du Driver de Blindage

Les drivers de blindage intégrés supportent jusqu'à 400 pF de charge de blindage, aidant à réduire les interférences EMI et à améliorer la stabilité de détection.

Interface de Communication I²C

Le FDC1004 utilise une interface I²C standard pour la communication avec les microcontrôleurs et les systèmes embarqués.

Large Plage de Température de Fonctionnement

Le dispositif prend en charge une plage de température de fonctionnement de -40°C à 125°C.

Où le FDC1004 est-il utilisé ?

• Interfaces Tactiles Capacitives – Utilisées pour détecter le toucher du doigt et la proximité sur des surfaces sensibles au toucher.

• Systèmes de Surveillance de Niveau de Liquide – Mesure des niveaux de liquide à travers des conteneurs non métalliques sans contact direct.

• Systèmes de Détection de Proximité – Détecte des objets conducteurs à proximité en utilisant des variations de capacitance.

• Dispositifs de Reconnaissance de Gestes – Suit le mouvement de la main et l'activité gestuelle près de la zone du capteur.

• Équipement de détection capacitive industrielle – Utilisé dans des systèmes de détection de précision nécessitant une mesure de capacitance stable.

• Systèmes de capteurs embarqués – Intégrés dans des conceptions de détection et de surveillance basées sur MCU via l'interface I²C.

• Capteurs de surveillance environnementale – Prend en charge des systèmes de détection qui surveillent les changements de matériaux ou environnementaux en utilisant la variation de capacitance.

FDC1004 vs Autres circuits intégrés de détection capacitive

Caractéristique	FDC1004	MPR121	CAP1188	AD7746
Fonction principale	Mesure de capacitance haute résolution	Détection tactile capacitive	Détection tactile capacitive	Mesure de capacitance de précision
Nombre de canaux	4	12	8	2
Interface	I²C	I²C	I²C	I²C
Résolution de mesure	16 bits / 0,5 fF	Résolution de niveau tactile inférieure	Détection de niveau tactile	24 bits haute précision
Plage d'entrée	±15 pF	Détection tactile axée	Détection tactile axée	±4 pF typique
Support de capacitance de décalage	100 pF	Limité	Limité	Plus petit par rapport au FDC1004
Support de pilote de blindage	Oui	Non	Non	Non
Fonctionnement à faible consommation	Oui	Oui	Oui	Modéré
Meilleur pour	Détection capacitive de précision	Boutons tactiles et claviers	Interfaces tactiles humaines	Détection de précision industrielle
Complexité	Modérée	Facile	Facile	Plus élevé
Type d'emballage	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Avantage clé	Haute sensibilité et support de blindage	Plus de canaux tactiles	Mise en œuvre tactile simple	Mesure de très haute précision

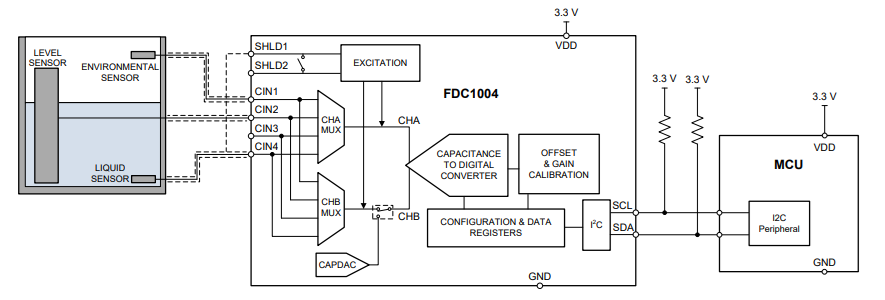

Circuit d'application FDC1004

Le circuit d'application montre comment le FDC1004 fonctionne en tant que contrôleur de détection capacitive connecté à des capteurs externes et à un microcontrôleur (MCU). Dans cette conception, les électrodes de capteur capacitif sont connectées aux canaux d'entrée CIN1–CIN4. Ces capteurs détectent les changements de capacitance causés par des matériaux conducteurs ou le mouvement du niveau de liquide à proximité.

À l'intérieur du circuit intégré, les multiplexeurs CHA et CHB sélectionnent les canaux de détection actifs. Le bloc d'excitation génère le signal de détection utilisé pour charger et mesurer la capacitance du capteur. Le convertisseur de capacitance numérique (CDC) interne convertit ensuite la capacitance mesurée en valeurs numériques.

Le bloc CAPDAC compense la capacitance de décalage du capteur, ce qui améliore la stabilité de mesure lors de l'utilisation d'électrodes de capteur plus grandes ou de traces PCB plus longues. Le bloc de calibration de décalage et de gain améliore encore la précision en corrigeant les variations de mesure.

Les pilotes de blindage SHLD1 et SHLD2 aident à réduire le bruit EMI et la capacitance parasitaire indésirable. Cela améliore la direction de détection et rend le système plus stable dans des environnements bruyants.

Le FDC1004 communique avec le MCU via l'interface I²C en utilisant les lignes SDA et SCL. Des résistances de pull-up connectées à 3,3 V maintiennent une communication I²C stable.

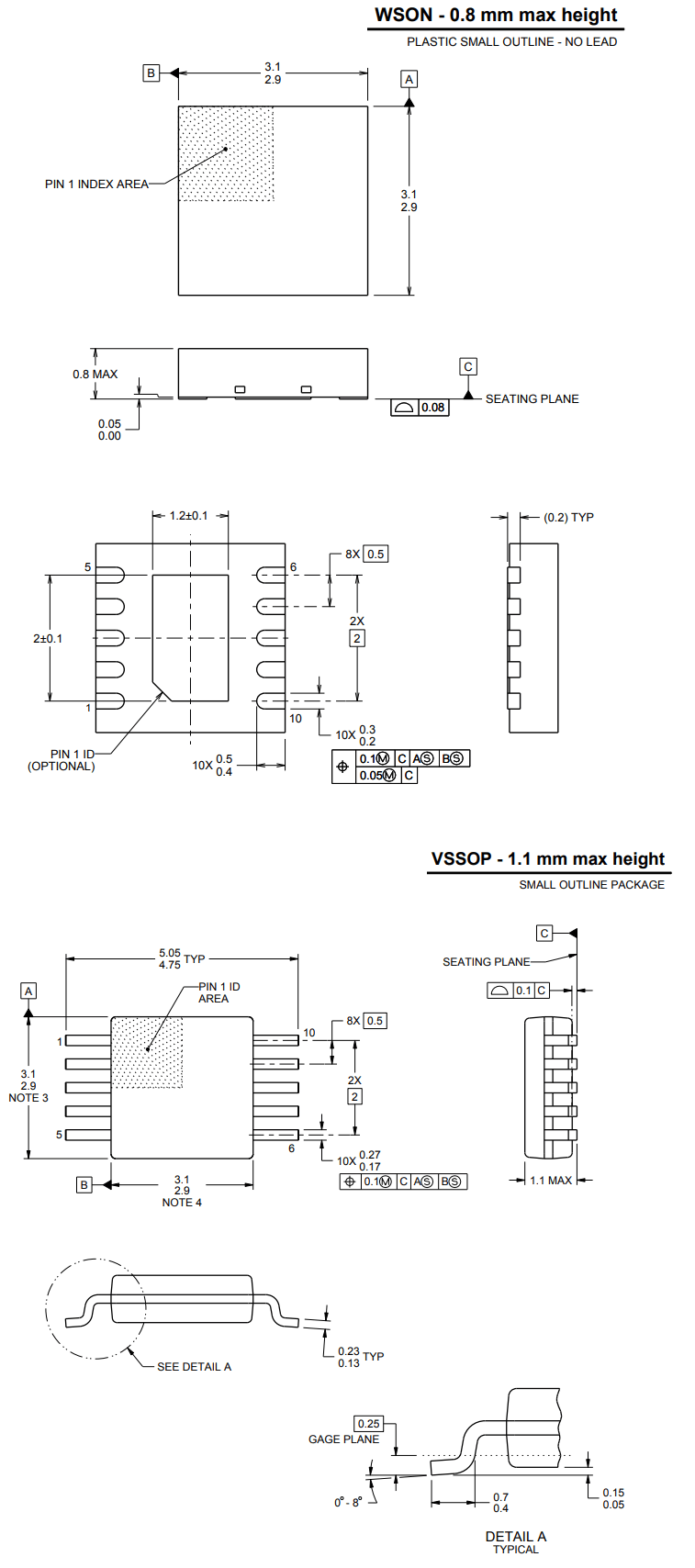

Informations sur l'emballage FDC1004

Conclusion

Le circuit intégré de détection capacitive FDC1004 est un choix solide pour les conceptions nécessitant une mesure de capacitance précise et stable. Ses quatre canaux de détection, sa haute résolution, sa compensation de décalage, ses pilotes de blindage et son interface I²C le rendent plus avancé que de simples contrôleurs de capteurs tactiles. Ces fonctionnalités aident à améliorer la précision de détection, à réduire les interférences et à simplifier la communication avec les microcontrôleurs. Le FDC1004 est particulièrement adapté aux projets qui nécessitent plus qu'une simple détection tactile. Il est utile lorsque la conception exige une mesure précise de la capacitance, des lectures stables, des entrées de capteur multiples et un bon contrôle du bruit.

Questions fréquemment posées [FAQ]

1. Comment le FDC1004 maintient-il une mesure de capacitance précise dans des environnements bruyants ?

Le FDC1004 comprend des pilotes de blindage intégrés (SHLD1 et SHLD2) qui aident à réduire les interférences EMI et la capacitance parasitaire. Cela améliore la stabilité de détection et permet des mesures de capacitance plus précises même en présence de bruit électrique externe.

2. Pourquoi le FDC1004 prend-il en charge jusqu'à 100 pF de capacitance de décalage ?

Le grand support de capacitance de décalage permet au circuit intégré de fonctionner avec des électrodes de capteur plus grandes et des traces PCB plus longues. Cela aide à maintenir des performances de détection stables sans perdre de précision de mesure.

3. Qu'est-ce qui rend le FDC1004 différent des circuits intégrés de contrôleur tactile capacitif standard ?

Contrairement aux contrôleurs tactiles de base, le FDC1004 est conçu pour des mesures de capacitance à haute résolution. Il offre une résolution de 16 bits, des taux d'échantillonnage programmables et des caractéristiques de détection de précision qui soutiennent des systèmes de détection plus avancés.

4. Comment le CAPDAC interne améliore-t-il les performances de détection ?

Le CAPDAC interne compense la capacitance de décalage du capteur avant la conversion. Cela réduit les erreurs de mesure et améliore la stabilité lors de l'utilisation de grands capteurs ou de longues connexions de capteur.

5. Pourquoi l'interface I²C est-elle importante dans les systèmes basés sur le FDC1004 ?

L'interface I²C simplifie la communication entre le FDC1004 et les microcontrôleurs. Elle réduit la complexité du câblage et permet une intégration facile dans les systèmes de détection intégrés.

6. Comment les taux de données de sortie programmables affectent-ils les performances du FDC1004 ?

Les taux de sortie sélectionnables de 100 S/s, 200 S/s et 400 S/s permettent aux concepteurs d'équilibrer la vitesse de détection, le temps de réponse et la consommation d'énergie en fonction des exigences du système.

7. Pourquoi la faible consommation d'énergie est-elle importante dans les systèmes de détection capacitive ?

Avec une consommation courante active d'environ 750 µA et une consommation courante en veille d'environ 29 µA, le FDC1004 aide à réduire l'utilisation globale d'énergie du système, ce qui est important pour les appareils électroniques compacts et économes en énergie.
