Comment inverser un moteur à courant direct (DC)?

Les moteurs DC sont utilisés dans de nombreuses machines de tous les jours, des voitures jouets et des ventilateurs aux outils électriques et aux portes électriques.L'une des grandes choses à propos des moteurs DC est qu'ils peuvent tourner dans les deux sens.Cela les rend parfaits pour les tâches qui nécessitent un mouvement en avant et en arrière.Dans ce guide, nous expliquerons comment fonctionnent les moteurs DC, les différents types que vous pourriez voir et les moyens simples d'inverser leur direction.Que vous travailliez sur un petit projet ou une machine plus grande, savoir comment contrôler la direction du moteur peut gagner du temps et améliorer le fonctionnement de votre système.

Catalogue

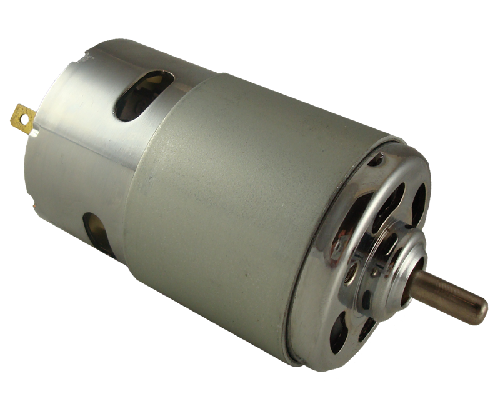

Qu'est-ce qu'un moteur à courant direct (DC)?

Un moteur CC est un appareil qui convertit Courant direct (DC) Énergie électrique en rotation mécanique.Lorsque vous le connectez à une source CC comme une batterie ou une alimentation, les composants internes du moteur interagissent magnétiquement, provoquant la rotation de son arbre.Cette rotation peut ensuite être utilisée pour déplacer des pièces dans des machines, des outils ou des véhicules.

Les moteurs CC fonctionnent à l'aide de l'électricité à courant direct (DC), qui circule dans une seule direction.L'une de leurs caractéristiques est que la vitesse du moteur est directement affectée par la tension de tension appliquée augmente la vitesse de rotation, tandis que la tension inférieure la ralentit.De plus, les moteurs CC peuvent facilement inverser la direction en changeant la polarité des connexions d'alimentation, ce qui les rend très polyvalents pour les applications qui utilisent le moteur pour tourner à la fois vers l'avant et vers l'arrière.

Types de moteur à courant direct (DC)?

Les moteurs CC sont disponibles en plusieurs variations, chacune conçue pour des exigences de performance spécifiques.La principale différence réside dans la façon dont le champ magnétique est généré et comment la direction est inversée.La compréhension de ces distinctions aide lors de la sélection du bon moteur pour une tâche ou lors du câblage et du contrôle dans un circuit.

Deux principaux types de moteurs CC:

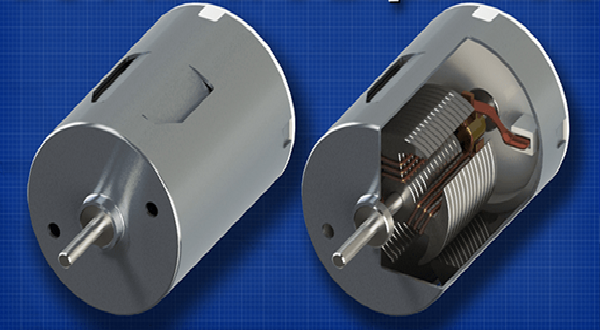

Motors CC brossés

Ces moteurs utilisent des pinceaux mécaniques pour transférer la puissance vers le rotor (armature).Ils sont plus faciles à contrôler et à filmer, ce qui les rend adaptés à de nombreuses applications à faible coût.

Motors DC aimant permanent - Les moteurs PMDC sont compacts et conçus pour fonctionner à basse tension, généralement 24 V ou moins.À l'intérieur, les aimants permanents fixes créent le champ magnétique, il n'y a donc aucune exigence d'excitation externe.Les moteurs PMDC sont couramment utilisés dans les kits éducatifs et les projets de classe, où leur simplicité et leur basse tension les rendent idéales pour les environnements d'apprentissage.Ils se trouvent également dans de petits appareils tels que les ventilateurs miniatures, les voitures télécommandées et les trains jouets.De plus, ces moteurs sont utilisés dans des outils à faible puissance comme les brosses à dents électriques et les gadgets portables, où la taille compacte et le contrôle simple sont utiles.Pour inverser la direction du moteur, vous échangez simplement les deux fils d'alimentation connectés aux bornes.Pour un contrôle automatisé, un circuit de pont H peut être utilisé pour gérer la commutation de polarité sans recâblage manuel.

Motors CC électromagnétiques - Ces moteurs génèrent leur champ magnétique à l'aide de bobines de champ au lieu d'aimants permanents.Ils sont généralement utilisés dans des applications plus élevées ou industrielles.Il y a trois conceptions sous ce groupe:

Motors de la blessure shunt

Dans les moteurs de la plaie shunt, les bobines de champ se connectent en parallèle avec l'armature.Les deux pièces reçoivent la même tension d'alimentation.Cette conception maintient une résistance magnétique presque constante, ce qui aide le moteur à maintenir une vitesse régulière même lorsque la charge change.Il est idéal pour des applications comme les fans ou les soufflantes, où la cohérence de la vitesse compte.Pour inverser la rotation, le courant vers le champ ou l'armature doit être inversé mais pas les deux en même temps.

Motors des plaies de la série

Dans cette conception, les bobines de champ sont connectées en série avec l'armature, permettant au même courant de passer par les deux.Cette configuration offre une puissance de démarrage très forte, ce qui en fait un bon choix pour des choses comme les moteurs de démarrage de voitures et les exercices lourds ou les machines de levage.Cependant, avec peu ou pas de charge, le moteur peut tourner trop vite et devenir instable.Ces moteurs ne répondent pas bien à la réglementation de vitesse, et l'inversion de la direction est une polarité délicate de commutation ne fait rien car le champ et l'armature s'inversent ensemble.

Motors des plaies composées

Ces moteurs combinent les enroulements de la série et des shunt.Une bobine de champ est en série, tandis que l'autre est en parallèle avec l'armature.Cette structure à double bobine donne au moteur un couple fort pendant le démarrage et maintient également un meilleur contrôle de vitesse sous différentes charges.Il est souvent utilisé lorsque la capacité de manutention et la vitesse régulière de charge sont nécessaires, comme dans les presses ou les convoyeurs.

Motors CC sans balais (BLDC)

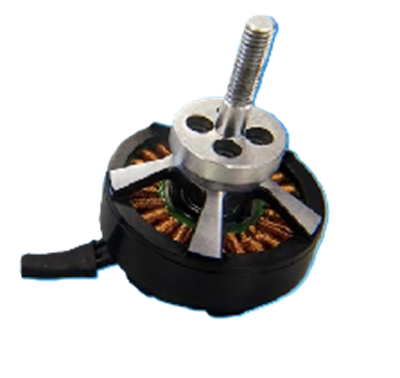

Figure 3. Motors DC sans balais (BLDC)

Contrairement aux moteurs brossés, les moteurs BLDC n'ont pas de brosses physiques.Ils utilisent des circuits électroniques pour alimenter les bobines dans un ordre spécifique.Cette conception réduit l'usure au fil du temps, ce qui rend le moteur plus efficace et plus durable.Vous trouverez souvent ces moteurs dans les ventilateurs d'ordinateurs, les drones et les véhicules électriques.Ils sont contrôlés par des microcontrôleurs ou des ESC (contrôleurs de vitesse électroniques), qui gèrent le flux de puissance électroniquement.Puisqu'il n'y a pas de contact direct entre les pièces mobiles et les pièces fixes, les moteurs sans balais fonctionnent plus tranquillement et durent plus longtemps.

Parties d'un moteur à courant direct (DC)

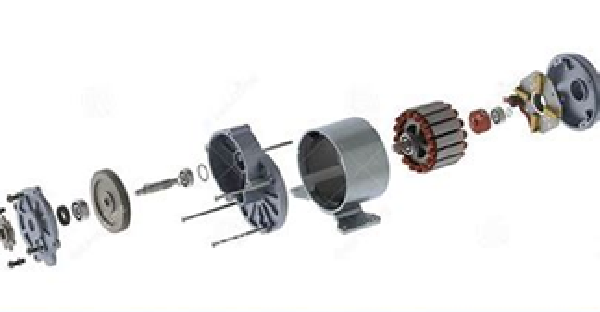

Figure 4. Pièces de base d'un moteur à courant direct (DC)

Un moteur CC fonctionne en transformant la puissance électrique en mouvement mécanique, et chaque partie du moteur contribue à ce processus d'une manière spécifique et coordonnée.Ces composants travaillent ensemble pour contrôler le courant, produire une rotation, soutenir le mouvement et protéger le système de la chaleur et des dommages physiques.

Bouclier avant - Il s'agit de l'interface de montage du moteur.Il verrouille le moteur en place sur l'équipement qu'il conduit.Pendant le fonctionnement, il garantit que le moteur reste fermement positionné et aligné avec sa charge.

Armature- L'armature est la partie qui tourne à l'intérieur du moteur.Il est construit à partir de feuilles de fer minces enroulées avec du fil de cuivre.Lorsque l'électricité traverse le fil, il produit un champ magnétique.Ce champ interagit avec le champ magnétique principal du moteur pour créer la force de rotation qui entraîne l'arbre.

Brosse à carbone- Les brosses en carbone sont de petits blocs qui poussent contre le commutateur.Leur travail consiste à passer le courant électrique dans l'armature rotative.Puisqu'ils sont en contact constant, ils s'usent avec le temps et doivent être vérifiés et remplacés pour éviter la défaillance du moteur.

Bouclier final- Le bouclier d'extrémité maintient le roulement arrière et maintient l'arbre stable.Il sert également de barrière qui protège les composants internes de la saleté, des dommages mécaniques ou du désalignement provoqué par le mouvement de l'arbre.

Couverture de fan- Cette couverture protège le ventilateur de refroidissement des débris qui peuvent bloquer le flux d'air.Si la poussière ou les particules obstruent les ouvertures, le refroidissement devient moins efficace et le moteur peut surchauffer pendant une utilisation prolongée.

Cas- L'affaire enferme et prend en charge toutes les parties internes.Dans les moteurs qui utilisent des enroulements, le boîtier contient les bobines de champ qui génèrent le champ magnétique.Dans les moteurs aimants permanents, les aimants sont montés à l'intérieur des murs du boîtier.Il aide également à disperser la chaleur et à protéger le moteur des impacts externes.

Arbre- L'arbre est une tige métallique solide qui passe à travers le centre du moteur.Il tourne avec l'armature et transfère l'énergie mécanique générée à l'appareil que le moteur alimente, tels que les roues, les engrenages ou les ceintures.

Commutateur- Le commutateur est fixé à l'arbre et tourne avec l'armature.Il est fait de segments de cuivre et agit comme un interrupteur chronométré.Il inverse le flux de courant dans les enroulements d'armature aux bons moments pour garder l'arbre tournant dans une direction cohérente.

Roulements - Les roulements sont ajustés autour de l'arbre aux deux extrémités.Ils réduisent la friction entre l'arbre de rotation et le boîtier du moteur.Cela rend la rotation plus lisse, prolonge la durée de vie du moteur et empêche l'usure excessive.

Ventilateur- Le ventilateur est monté directement sur l'arbre.Au fil du moteur, le ventilateur tourne et pousse l'air sur les surfaces internes.Ce flux d'air de refroidissement aide à réguler la température du moteur pendant le fonctionnement.

Pouvez-vous inverser un moteur CC?

Oui, vous pouvez inverser la direction d'un moteur à courant continu.Le noyau est de changer la façon dont l'électricité le traverse.En inversant la polarité de la tension aux bornes du moteur, ce qui signifie que vous échangez les connexions positives et négatives, vous inversez la direction du courant à travers les enroulements.Cela retourne les champs magnétiques internes, ce qui fait tourner l'arbre dans l'autre sens.

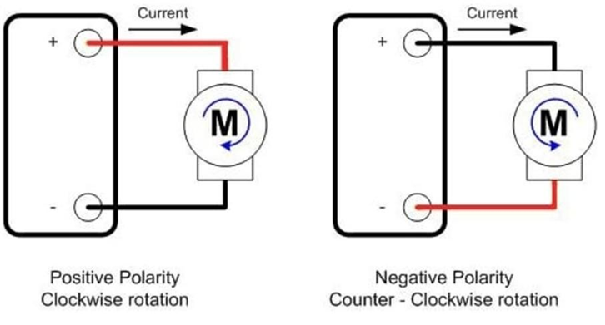

Figure 5. Réversible du moteur de courant direct (DC)

Cette image montre clairement comment l'inversion de la polarité de l'alimentation d'un moteur à courant continu modifie sa direction de rotation.À gauche, la connexion de la borne positive au fil rouge et le négatif au fil noir provoquent la rotation du moteur dans le sens des aiguilles d'une montre.Sur la droite, échanger les connexions positives au noir, négatif à rouge inverse le flux de courant et fait tourner le moteur dans le sens antihoraire.Ce réglage de câblage simple est une méthode pour contrôler la direction d'un moteur à courant continu.

Comment inverser un moteur CC

Le moyen le plus simple d'inverser un moteur CC est de changer la polarité de l'alimentation.Cela peut être fait manuellement en échangeant les fils aux bornes du moteur ou en utilisant un interrupteur conçu pour faire de même.Dans certains moteurs, vous pouvez également inverser la rotation en modifiant la direction du courant dans l'armature ou l'enroulement du champ, mais pas les deux.Cette approche est plus courante dans les configurations plus grandes ou industrielles.Cependant, dans les petits moteurs CC brossés, les choses sont plus sensibles.Beaucoup utilisent des brosses en carbone inclinées optimisées pour une direction.L'exécution du moteur en inverse modifie la façon dont les pinceaux entrent en contact avec le commutateur de rotation, augmentant la résistance et la friction.Au fil du temps, cela conduit à une usure plus rapide des pinceaux et du commutateur.

Inversion des moteurs de la série DC

Les moteurs de la série DC se comportent différemment.Leur enroulement et leur armature sont connectés en série, donc si vous inversez la puissance aux bornes, les deux ensembles d'enroulements s'inversent ensemble.Le résultat: la direction de rotation reste la même.Pour vraiment inverser un moteur en série, vous devez inverser le courant en une seule partie soit le champ ou l'armature.Changer un seul change l'interaction magnétique à l'intérieur du moteur, ce qui fait tourner l'arbre dans la direction opposée.

Façons de contrôler la direction du moteur à courant continu

Il existe plusieurs méthodes pour modifier la direction d'un moteur à courant continu:

Échange de fils manuels La méthode la plus élémentaire connecte les fils à l'envers.Cela fonctionne bien lorsque les changements de direction sont rares et que la vitesse n'est pas sérieuse. Commutateurs mécaniques Un interrupteur à bascule ou à glissière peut rapidement inverser les connexions sans déconnecter les fils.Utile pour un fonctionnement manuel régulier. Circuit de pont H Il s'agit d'une solution électronique composée de quatre éléments de commutation (relais mécaniques ou transistors à l'état solide).Il vous permet de modifier la direction actuelle à travers le moteur avec un signal ou une appuye sur le bouton.Les ponts H sont courants dans la robotique, les systèmes de télécommande et l'automatisation.Dans les systèmes de haute puissance, des dissipateurs thermiques sont ajoutés pour éviter la surchauffe.

Quelle que soit la méthode que vous utilisez, arrêtez toujours le moteur avant de changer la direction.Le changement pendant qu'il tourne encore en particulier sous la charge peut lutter ou endommager les pièces internes du moteur.

Considérations de sécurité et d'usure lors de l'inversion

Exécuter un moteur CC brossé à l'envers n'est pas toujours inoffensif.Si le moteur a des pinceaux inclinés, ils sont conçus pour glisser en douceur dans une direction.L'inversion du moteur les oblige à glisser contre le grain, ce qui augmente l'usure sur les pinceaux et le commutateur. Cela peut provoquer une surchauffe, un étincelle excessive et des dommages permanents.Étant donné que le commutateur est difficile à réparer ou à remplacer, il peut raccourcir la durée de vie du moteur.Pour éviter les problèmes, vérifiez toujours la fiche technique du moteur.Il vous dira si le moteur est conçu pour une utilisation bidirectionnelle et dans quelles conditions il peut fonctionner en toute sécurité à l'envers.

Conclusion

Il est généralement facile d'inverser un moteur à courant continu, mais il est bon de connaître la bonne façon de le faire pour chaque type de moteur.Certains moteurs ne nécessitent que les fils d'alimentation pour être échangés, tandis que d'autres nécessitent un contrôle plus minutieux.L'utilisation de la bonne méthode et la compréhension des pièces à l'intérieur de votre moteur vous aide à éviter les dommages et à maintenir les choses en douceur.Vérifiez toujours la fiche technique avant de s'inverser, en particulier avec des moteurs brossés, pour éviter l'usure rapide et les réparations coûteuses.Avec un peu de soin, votre moteur durera plus longtemps et fonctionnera bien dans les deux sens.

Questions fréquemment posées [FAQ]

1.Tapais que j'inverse un moteur CC à l'aide d'une batterie?

Oui.Vous pouvez inverser un moteur CC en échangeant simplement les deux fils connectés à la batterie.Cela modifie la direction actuelle et fait tourner le moteur dans l'autre sens.

2. Tous les moteurs CC prennent-ils en charge l'inversion?

Les moteurs à courant continu de la plupart des petits et à usage général soutiennent l'inversion.Cependant, vérifiez toujours la fiche technique. D'abord, certains moteurs ne sont pas conçus pour un fonctionnement inverse fréquent et peuvent s'user plus rapidement.

3. Est-il prudent d'inverser un moteur pendant qu'il tourne encore?

Non. Vous devriez laisser le moteur s'arrêter complètement avant de le renverser.L'inversion soudaine peut endommager les pinceaux, les engrenages ou l'électronique du moteur.

4. Puis-je inverser un moteur CC sans balais de la même manière qu'un moteur brossé?

Non. Les moteurs CC sans balais ont besoin de contrôleurs électroniques (comme les ESC) pour gérer la direction.Vous ne pouvez pas les inverser en échangeant simplement des fils comme vous le pouvez avec des moteurs brossés.

5. L'inversion d'un moteur CC affectera-t-il sa vitesse ou sa puissance?

Non. L'inversion de la direction ne change que la rotation;Il ne change pas la vitesse ou le couple du moteur tant que l'alimentation reste la même.

6. Peut-on inverser les dommages du moteur s'il est souvent fait?

Oui, surtout pour les moteurs brossés.L'inversion fréquente provoque plus d'usure sur les pinceaux et le commutateur.Utilisez des circuits de relevé ou de contrôle pour réduire les contraintes.

7. Puis-je inverser un moteur à l'aide d'un relais?

Oui.L'utilisation d'un relais DPDT ou de deux relais SPDT vous permet d'inverser la direction du moteur en modifiant la façon dont la puissance est acheminée vers les bornes du moteur.

8. L'inversion d'un moteur à courant continu est-elle différente de l'inversion du moteur AC?

Oui.L'inversion du moteur CC est généralement plus simple, il suffit de changer de polarité.Les moteurs AC nécessitent souvent de modifier les connexions de fil ou d'utiliser des démarreurs spéciaux en fonction de leur type.
