Comprendre le comportement de la résistance et du condensateur dans un circuit CA parallèle

Comprendre comment une résistance et un condensateur fonctionnent ensemble dans un circuit CA parallèle peuvent sembler délicats au début, mais cela devient beaucoup plus clair lorsque vous le divisez en parties simples.Dans cet article, nous allons expliquer comment ces deux composants partagent la même tension, comment calculer le courant dans chaque branche en utilisant la loi d'Ohm et comment combiner correctement ces courants.Nous expliquerons également comment trouver l'impédance totale du circuit et pourquoi la connaissance des bonnes formules peut rendre votre travail plus facile et plus fiable.

Catalogue

Résistance et condensateur dans la configuration parallèle

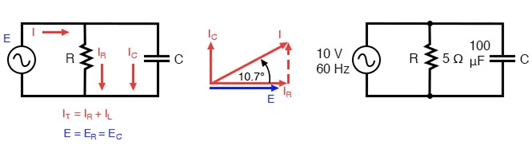

Dans cet exemple, nous analysons un circuit parallèle en résistance et condensateur connectés à une source de tension CA.Étant donné que la source a la même fréquence que celle utilisée dans l'exemple de série précédent et que les valeurs de résistance et de condensateur restent inchangées, leurs valeurs d'impédance restent également les mêmes.

Étape 1: Utilisez des valeurs connues

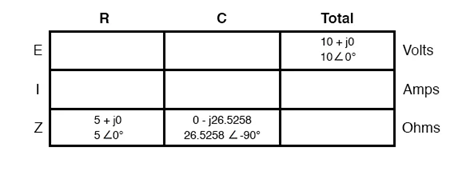

Nous commençons par les mêmes valeurs d'impédance:

• Tension source: 10∠0∘ volts

• Impédance de la résistance: 5 + 𝑗0 ohms ou 5∠0∘

• Impédance du condensateur: 0 - 𝑗26.5258 ohms ou 26,5258∠ - 90∘

Étape 2: Appliquez la règle de tension parallèle

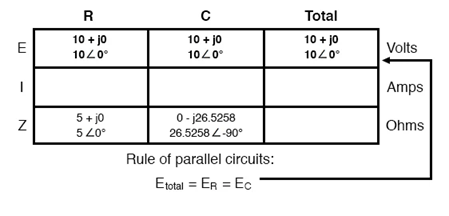

Dans un circuit parallèle, la tension est la même dans toutes les branches.Cela signifie que la tension totale - 10∠0∘ volts - est partagée également par la résistance et le condensateur.

La tension à travers chaque composant est la même dans une connexion parallèle.

𝐸_total = 𝐸_𝑅 = 𝐸_𝐶

Calcul en utilisant la loi d'Ohm dans les circuits AC

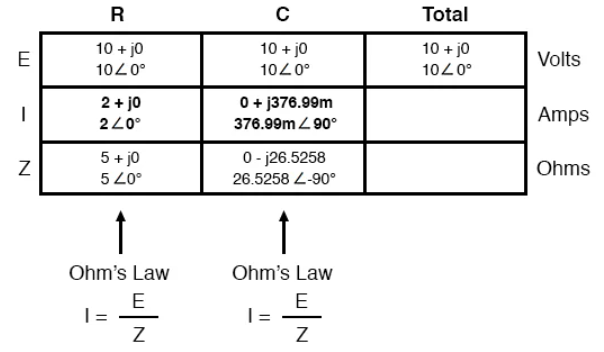

Pour analyser un circuit AC parallèle, nous appliquons la loi d'Ohm (i = e / z) verticalement dans chaque colonne du tableau.Cela signifie que nous calculons le courant pour chaque composant en utilisant la même tension et sa propre impédance.

Par exemple, dans le tableau:

• La tension est la même dans toutes les branches.

• Le courant est calculé en utilisant i = e / z pour chaque composant.

• Les impédances sont complexes (magnitude et angle de phase).

Ce processus aide à déterminer la quantité de courant qui traverse chaque branche en fonction du type d'impédance - résistant ou capacitif.

Ajout de courants en utilisant la loi de Kirchhoff

Dans un circuit parallèle, la loi actuelle de Kirchhoff (KCL) nous dit que le courant total est égal à la somme de tous les courants de branche:

je_total = I_R+ Je_C

Nous utilisons l'ajout de phaseur pour combiner les courants de branche de la résistance et du condensateur.Bien que ces courants soient hors de phase, leur somme donne le courant total précis à travers le circuit.

Trouver une impédance totale

Une fois la tension totale et le courant connu, nous utilisons à nouveau la loi d'Ohm pour trouver l'impédance totale:

Z = e / i

Cette formule fonctionne comme avec des résistances parallèles mais utilise des nombres complexes pour inclure à la fois la résistance et la réactance.

Cette règle s'applique à tout mélange de composants - résistants, condensateurs, inductances ou combinaisons.Tant que vous convertissez chaque élément en sa forme d'impédance (z), la même méthode fonctionne.

Quel que soit le type de composant, vous pouvez toujours appliquer la loi d'Ohm et la formule d'impédance parallèle de la même manière.

Le principal défi avec la formule réciproque est qu'elle nécessite des mathématiques complexes soigneuses.Sans une calculatrice scientifique ou un logiciel qui peut gérer les phasors et les nombres complexes, il devient long.

Pourtant, que vous utilisiez Direct Division (Z = E / I) ou la méthode réciproque, vous obtiendrez toujours le même résultat pour l'impédance totale.

Conclusion

En suivant ces étapes, vous pouvez analyser en toute confiance un circuit RC parallèle, en comprenant comment la résistance et le condensateur affectent le courant total et l'impédance.Que vous utilisiez la formule d'impédance ou que vous appliquiez la loi d'Ohm, les deux méthodes vous conduiront au même résultat.Avec une compréhension claire de ces bases, vous serez mieux préparé à gérer des circuits plus complexes et à appliquer ces concepts dans des applications pratiques.
