Guide du symbole de continuité sur votre multimètre

Dans cet article, nous explorons les tests de continuité électrique.Ce processus est ultime pour assurer l'intégrité et la sécurité des circuits électriques, jouant un rôle majeur dans tout, des appareils ménagers aux machines industrielles sophistiquées.Grâce à cet article, vous comprendrez clairement ce que les tests de continuité impliquent, les outils requis et comment effectuer ces tests avec précision.Nous vous guiderons des principes de base de la continuité électrique aux procédures de test pratiques, en vous garantissant que vous avez les connaissances nécessaires pour diagnostiquer et maintenir efficacement les systèmes électriques.

Catalogue

Comprendre les tests de continuité électrique

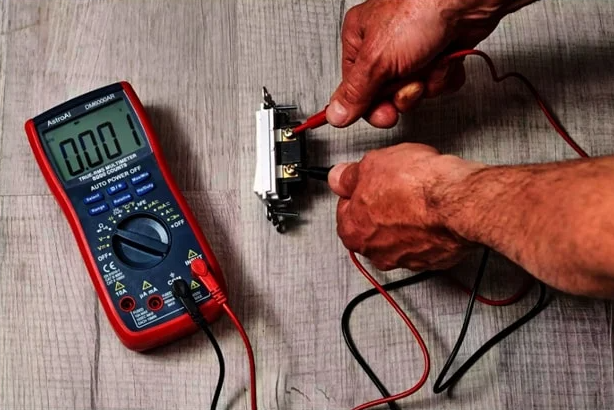

Figure 2. Test de continuité électrique

Les tests de continuité électrique sont une méthode de base utilisée pour vérifier si un circuit électrique ou une connexion reste ininterrompu.Ce processus garantit que le courant électrique peut se dérouler en douceur d'un point à un autre sans interruption.

Pour effectuer ce test, une petite tension ou un courant est introduit dans le circuit et le testeur vérifie un flux d'électricité ininterrompu.Si le circuit est terminé, l'appareil fournit des commentaires - généralement un bip audible ou un indicateur visuel tel qu'une lumière LED.

Cette méthode de test est généralement réalisée à l'aide d'un multimètre ou d'un testeur de continuité spécialisé.Il joue un rôle principal dans le dépannage des connexions défectueuses, l'identification des ruptures de câblage et la garantie que les composants électriques fonctionnent comme prévu.Que ce soit le diagnostic de défaillances électriques dans les appareils électroménagers, les machines industrielles ou les circuits imprimés, les tests de continuité sont une étape ultime dans le maintien de la sécurité et de la fiabilité électriques.

Le rôle et la fonction d'un testeur de continuité

Figure 3. Fonction d'un testeur de continuité

Un testeur de continuité est un outil simple mais requis utilisé pour vérifier si un chemin électrique est terminé.En envoyant une petite quantité de courant via le circuit et en détectant si elle circule ininterrompue, l'appareil confirme si une connexion est intacte ou cassée.

Vous pouvez compter sur des testeurs de continuité pour diagnostiquer efficacement les problèmes électriques.Ces testeurs aident à assurer un câblage approprié, à détecter les circuits ouverts et à vérifier que les composants électriques sont correctement connectés.

En utilisant un testeur de continuité, vous pouvez rapidement identifier des fils défectueux, des bornes déconnectées ou des composants défectueux, empêchant les défaillances électriques potentielles avant de se transformer en problèmes plus graves.

Processus étape par étape vers l'utilisation d'un testeur de continuité

L'utilisation d'un testeur de continuité est un processus simple.Suivez ces étapes pour assurer un test précis:

Vérifiez que le testeur est fonctionnel

Avant de commencer, vérifiez que le testeur de continuité fonctionne correctement.S'il est opéré par batterie, confirmez que la batterie est chargée.Si le testeur a un interrupteur d'alimentation, allumez-le.

Identifier les points de test

Déterminez la section spécifique du circuit ou du composant où vous devez vérifier la continuité.Les points de test courants comprennent les connexions de fil, les bornes de fusible et les traces de PCB.

Connectez les fils de test

Fixez les prospects du testeur aux terminaux appropriés.En règle générale, le fil rouge se connecte au côté positif, tandis que le fil noir se connecte au côté négatif ou au sol.

Appuyez sur les pistes aux points de test

Appuyez fermement sur les prospects par rapport aux points de test sélectionnés, assurant un contact solide.

Observez la réponse du testeur

• Si le circuit est continu, le testeur émettra un bip ou activera un indicateur de lumière.

• Si aucun signal n'est détecté, le circuit est cassé, indiquant une connexion déconnectée ou défectueuse.

Analyser les résultats

Un résultat positif (bip ou lumière) confirme un chemin complet, tandis qu'un manque de réponse signale une interruption.Utilisez ces informations pour dépanner ou vérifier l'intégrité électrique.

• Conseil de sécurité: Suivez toujours les directives du fabricant et assurez-vous que le circuit est éteint avant d'effectuer des tests de continuité pour éviter les chocs accidentels ou les dommages au testeur.

Symbole de testeur de continuité

Figure 4. Symbole du testeur de continuité

Dans les diagrammes électriques et l'équipement de test, le symbole du testeur de continuité représente un chemin électrique complet.Il apparaît souvent comme une ligne simple reliant deux points, parfois accompagnée de petits points ou flèches pour indiquer la direction du flux de courant.

Ce symbole vous aide à identifier rapidement les points de test de continuité sur les schémas et les diagrammes de circuits.La reconnaissance de ce symbole est principalement utile lors du diagnostic des défauts électriques, car il identifie les zones où la continuité devrait être présente.

Reconnaître le symbole de continuité sur un multimètre

Figure 5. Symbole de continuité sur un multimètre

Sur un multimètre, le mode de test de continuité est généralement représenté par un symbole ressemblant à une diode (une flèche pointant sur une ligne) ou des ondes sonores, indiquant une fonction de rétroaction audible.Ce mode vous permet de tester efficacement la continuité électrique.

Selon la marque et le modèle du multimètre, le symbole de continuité peut varier légèrement.Il est généralement situé à proximité du réglage de la résistance (ω) et peut être étiqueté «Cont» ou «bip».

Lorsque le mode de continuité est actif, le multimètre produira une tonalité audible ou affichera un indicateur visuel lorsqu'un chemin électrique continu est détecté.Cette fonction vous aide à évaluer rapidement si un circuit ou un composant fonctionne correctement sans avoir besoin de lire des valeurs numériques complexes.

Tester la continuité à l'aide d'un multimètre

Tester la continuité avec un multimètre nécessite des étapes minutieuses pour garantir des résultats précis.Suivez ce processus:

Préparer le multimètre

• Allumez le multimètre et définissez-le en mode continuité.

• Le mode sélectionné doit afficher le symbole approprié (diode ou ondes sonores).

Éteindre le circuit

• Débranchez toujours l'énergie avant de tester pour éviter d'endommager le multimètre et assurer votre sécurité.

Insérer les fils de test

• Branchez le plomb noir sur le port «com» ​​(commun).

• Insérez le plomb rouge dans le port étiqueté pour les tests de continuité ou de résistance.

Effectuer un test rapide

• Appuyez sur les deux pistes ensemble.

• Un bip ou un signal d'éclairage confirme que le multimètre fonctionne correctement.

Tester le circuit ou le composant

• Placez les fils de test aux extrémités opposées du circuit ou du composant testé.

• Si le multimètre émet un bip stable ou montre une lecture à faible résistance, le circuit est intact.

• S'il n'y a pas de son ou si l'écran affiche «OL» (boucle ouverte), il y a une rupture dans le circuit.

Interpréter les résultats

• Un signal continu indique un chemin électrique ininterrompu.

• Aucune réponse signifie qu'il existe une connexion défectueuse ou un composant endommagé.

En suivant ces étapes, vous pouvez identifier efficacement les problèmes électriques, confirmer les connexions appropriées et vous assurer que leurs circuits fonctionnent correctement.

Conclusion

La maîtrise des tests de continuité électrique est nécessaire pour que vous traitiez avec des systèmes électriques.En comprenant et en appliquant les techniques discutées dans cet article, vous pouvez améliorer vos compétences de dépannage, améliorer la fiabilité du système et assurer la sécurité opérationnelle.N'oubliez pas que la clé d'un test de continuité réussi réside dans la préparation méticuleuse, la compréhension des outils et des symboles impliqués et adhérant strictement aux directives de sécurité.Avec ces connaissances, vous êtes désormais équipé pour gérer les défis des tests électriques avec plus de confiance et de manière compétente.

Questions fréquemment posées [FAQ]

1. Quel réglage sur le multimètre pour la continuité?

Pour tester la continuité, tournez le cadran sur votre multimètre vers le paramètre de continuité, souvent marqué par une icône ressemblant à une onde sonore ou au symbole de diode.Ce paramètre est spécialement conçu pour vérifier si deux points sont connectés électriquement, permettant au courant de s'écouler librement entre eux.

2. Quel est le symbole de la continuité actuelle?

Le symbole typique de la continuité sur un multimètre est représenté par une onde sonore (ressemblant à un symbole Wi-Fi latéral).Cette icône indique le réglage à utiliser pour tester les chemins électriques dans un circuit.

3. Qu'est-ce qui indique la continuité?

Lors du test de continuité, si le multimètre bip, cela signifie une continuité est présente;Le circuit ou le segment de fil testé est complet et électriquement conducteur.Aucun bip n'indique généralement un circuit ouvert, ce qui signifie qu'il y a une rupture quelque part le long du chemin ou que les composants ne mènent pas.

4. Quel symbole est la continuité sur un multimètre?

Le symbole de continuité sur la plupart des multimètres ressemble à une onde sonore ou parfois à un symbole de diode.Il est distinct et généralement séparé des autres paramètres de mesure pour éviter la confusion.

5. Comment vérifier les ohms avec un multimètre?

Pour mesurer la résistance (ohms) avec un multimètre, passez le cadran en mode de résistance, symbolisé par la lettre grecque Omega (ω).Connectez les fils de test du multimètre au composant ou à la section du circuit que vous souhaitez tester.L'affichage affichera la valeur de résistance, indiquant combien le composant ou le matériau empêche le flux de courant électrique.Des lectures plus faibles suggèrent moins de résistance, ce qui signifie une meilleure conductivité, tandis que des lectures plus élevées indiquent plus de résistance ou un chemin conducteur plus faible.
