Le coefficient de température de résistance, souvent écrit en α, nous indique à quel point la résistance électrique d'un matériau change lorsque sa température change.C'est une propriété clé des matériaux conducteurs, en particulier des métaux comme le cuivre, l'argent, l'aluminium et l'or.
Lorsque ces matériaux se réchauffent, leur résistance augmente généralement.Cela se produit parce que les atomes du matériau vibrent davantage à des températures plus élevées.Ces vibrations interfèrent avec le mouvement des électrons - les particules qui transportent un courant électrique - entraînant des collisions plus fréquentes.En conséquence, le flux d'électricité devient moins efficace.
Pour quantifier ce changement, vous pouvez utiliser la formule suivante:

Chaque partie de cette équation a un rôle spécifique:
• R est la résistance à la nouvelle température t (en degrés Celsius).
• Rréférence est la résistance connue à la température de référence, généralement 20 ° C.
• Tréférence est la température de référence.
• α est un nombre fixe pour chaque matériau, montrant à quel point sa résistance est sensible aux changements de température.
Cette formule estime la quantité de résistance d'un composant augmenter ou baisser à mesure que les températures se déplacent.C'est particulièrement important lors de la conception de circuits qui doivent rester stables et fiables, même lorsque la température environnante change.
En anticipant comment la résistance se comporte dans différentes conditions thermiques, vous pouvez prendre de meilleures décisions concernant les matériaux, les tolérances et les contraintes de conception, en réduisant le risque de problèmes de performance ou de défaillance.
Différents matériaux réagissent de différentes manières lorsque leur température change, en particulier en termes de résistance électrique.Le coefficient de température de résistance - écrit comme α - nous explique combien la résistance d'un matériau augmentera ou tombera à chaque degré Celsius de changement de température.Cette réponse varie en fonction de la structure interne du matériau, en particulier s'il s'agit d'un élément pur ou d'un alliage mélangé.
Au point de référence standard de 20 ° C, chaque matériau a une valeur α spécifique.Voici les valeurs mesurées pour certains conducteurs couramment utilisés:
|
Matériel |
Élément / alliage |
"Alpha"
par ° C |
|
Nickel |
Élément |
0,005866 |
|
Fer |
Élément |
0,005671 |
|
Molybdène |
Élément |
0,004579 |
|
Tungstène |
Élément |
0,004403 |
|
Aluminium |
Élément |
0,004308 |
|
Cuivre |
Élément |
0,004041 |
|
Argent |
Élément |
0,003819 |
|
Platine |
Élément |
0,003729 |
|
Or |
Élément |
0,003715 |
|
Zinc |
Élément |
0,003847 |
|
Acier* |
Alliage |
0,003 |
|
Nichrome |
Alliage |
0.00017 |
|
Nichrome V |
Alliage |
0.00013 |
|
Manganine |
Alliage |
+/- 0,000015 |
|
Constant |
Alliage |
-0,000074 |
• L'acier répertorié ici contient environ 99,5% de fer et 0,5% de carbone.
En regardant attentivement ces valeurs, un modèle devient clair.Les métaux purs - comme le nickel, le fer et le cuivre - font de la valeur des valeurs α relativement élevées.Cela signifie que leur résistance augmente sensiblement à mesure que la température augmente.Cette caractéristique est particulièrement importante dans les appareils où même de petits changements de résistance peuvent affecter les performances ou la précision de mesure.
En revanche, les alliages d'ingénierie tels que Manganin ou Constantan ont des valeurs α très faibles, voire légèrement négatives.Ces matériaux changent à peine avec la température, ce qui les rend idéaux dans les applications de précision - comme les résistances utilisées dans l'équipement de mesure sensible - où la résistance doit rester stable même lorsque l'environnement ne le fait pas.
Pour comprendre comment la température influence la résistance dans un circuit de travail, examinons un exemple simple.

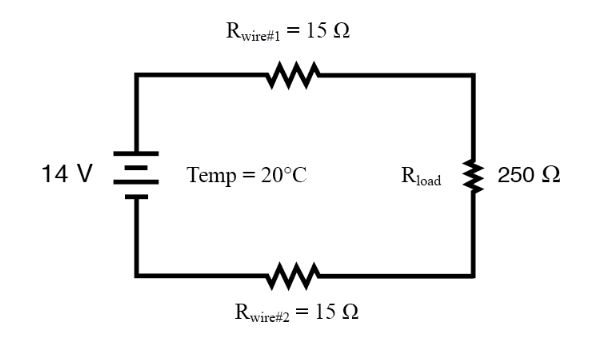

Figure 2. Comment la température affecte les performances du circuit
Imaginez un circuit alimenté par une alimentation de 14 volts.Il se connecte à une résistance de charge de 250 ohms à travers deux fils de cuivre, chacun avec une résistance de 15 ohms.Cette configuration est typique dans de nombreuses applications de faible puissance.À température ambiante (20 ° C), la résistance totale dans le circuit peut être trouvée en ajoutant toutes les résistances ensemble:
• 15Ω (premier fil)
• 250Ω (résistance de charge)
• 15Ω (deuxième fil)
Cela donne une résistance totale de 280 ohms.En utilisant la loi d'Ohm, où le courant est égal à la tension divisée par résistance, le courant traversant le circuit est:

Ainsi, à 20 ° C, le circuit transporte 50 milliampères de courant.Voici comment la tension tombe sur chaque partie:
|
Câble |
Câble |
Charger |
Total |
||
|
E |
0,75 |
0,75 |
12.5 |
14 |
Volts |
|
je |
50 m |
50 m |
50 m |
50 m |
Amplis |
|
R |
15 |
15 |
250 |
280 |
Ohms |
Voyons maintenant ce qui se passe lorsque la température augmente.
La résistance du cuivre augmente avec la température.Cet effet est prévisible et vous pouvez utiliser un coefficient de température (α) pour calculer le changement.Pour le cuivre, α est d'environ 0,004041 par ° C.Si la température monte à 40 ° C, c'est une augmentation de 20 degrés.Nous pouvons maintenant recalculer la résistance de chaque fil:
Rnouveau = 15Ω × [1 + 0,004041 × (40−20)] = 15,12Ω
Ainsi, la résistance de chaque fil se développe légèrement.La nouvelle résistance totale est:
Rtotal = 15,12Ω + 250Ω + 15,12Ω = 280,24Ω
Ce n'est qu'une petite augmentation, mais cela affecte le courant.En utilisant à nouveau la loi d'Ohm:

Cela peut sembler une petite différence - juste un dixième de milliamp de dollars, mais en électronique de précision, même de petits changements comme celui-ci peuvent créer des problèmes.Par exemple, dans les instruments de mesure sensibles ou les systèmes d'alimentation régulés, ce type de variation peut éliminer les performances ou l'étalonnage.
Comprendre comment la température affecte la résistance vous aide à faire de meilleurs choix de conception.En tenant compte des changements environnementaux, ils peuvent choisir des matériaux et des configurations qui garantissent des performances stables et fiables, même lorsque les conditions de fonctionnement ne sont pas constantes.
Prenons la même configuration de circuit qu'auparavant - deux fils de cuivre et une résistance de charge de 250 ohms connectés à une alimentation de 14 volts - et augmentez maintenant la température à 35 ° C.Étant donné que la résistance du cuivre augmente avec la température, ce changement affecte le comportement du circuit.
Pour calculer la quantité de résistance de chaque fil augmente, nous utilisons le coefficient de température de la résistance du cuivre, qui est de 0,004041 par degré Celsius.À partir de 20 ° C, une augmentation de 15 degrés nous donne:
R = 15Ω × [1 + 0,004041 × (35−20)] = 15,909Ω
Ainsi, chaque fil de cuivre a maintenant une résistance de 15,909 ohms.Les ajouter à la charge fixe de 250 ohms donne une nouvelle résistance au circuit total de:
Rtotal = 15,909Ω + 250Ω + 15,909Ω = 281,818Ω
Avec la nouvelle valeur de résistance, nous pouvons trouver le courant dans le circuit en utilisant la loi d'Ohm:

Cela signifie que le courant a légèrement baissé, de 50 milliampères à 20 ° C à un peu moins de 49,7 milliampères à 35 ° C.Voici comment la tension est désormais divisée entre les composants:
|
Câble |
Câble |
Charger |
Total |
||
|
E |
0,79 |
0,79 |
12.42 |
14 |
Volts |
|
je |
49,677 m |
49,677 m |
49,677 m |
49,677 m |
Amplis |
|
R |
15.909 |
15.909 |
250 |
281.82 |
Ohms |
Bien que la chute de tension dans chaque fil n'a augmenté qu'une fraction d'une volt, cette réduction soustrait directement de la tension disponible pour la charge.Au lieu d'obtenir les 12,5 volts complets qu'il a reçus à 20 ° C, la charge n'obtient désormais que 12,42 volts.
Ce type de changement peut sembler mineur, mais dans les systèmes à haute tension, les circuits de précision ou la transmission de puissance longue distance, même de petits changements de tension ou de courant peuvent entraîner des problèmes de performances ou des inefficacités.Si un système est conçu sans tenir compte de ces changements de résistance liés à la température, il pourrait dériver de SPEC lorsqu'il fonctionne dans des conditions réelles.
La façon dont la résistance électrique d'un matériau change de température peut être prédite en utilisant une formule simple:
RT = R0 × [1 + α (T - T0)]
Voici ce que cela signifie en termes pratiques:
• R0 est la résistance du matériau à une température de référence, qui est généralement 0 ° C.
• RT est la résistance après que la température a changé en T.
• α est un nombre qui vous indique dans quelle mesure la résistance du matériau augmente pour chaque degré de hausse de la température.Cette valeur est différente pour chaque matériau.
Pour le dire simplement, si vous commencez avec une résistance connue, puis chauffer ou refroidir le matériau, cette formule vous aide à calculer quelle sera la nouvelle résistance.
Trois choses principales influencent le changement de résistance:
• La résistance de départ à la température de référence.Ceci est votre ligne de base, et tout le reste construit à partir d'ici.
• Combien la température change.Une plus grande différence par rapport à la température de départ provoque un plus grand décalage de résistance.
• Le matériel lui-même.Certains matériaux réagissent fortement aux changements de température, tandis que d'autres réagissent à peine.C’est là que la valeur de α entre en jeu - elle capture à quel point un matériau est sensible à la température.
Alors, que se passe-t-il à l'intérieur du matériau en se réchauffant?
Dans les métaux, l'augmentation de la température donne plus d'énergie aux électrons, les faisant se déplacer plus rapidement.Mais un mouvement plus rapide n'est pas toujours mieux.Ces électrons à haute énergie entrent en collision plus souvent avec les atomes du matériau.Chaque collision rend plus difficile pour le courant de s'écouler en douceur, ce qui augmente la résistance du matériau.
Surtout, le nombre d'électrons disponibles pour transporter le courant ne change pas avec la température.Ce qui change, c'est comment devient chaotique leur mouvement.Plus de collisions signifient plus d'interruptions et plus de résistance.

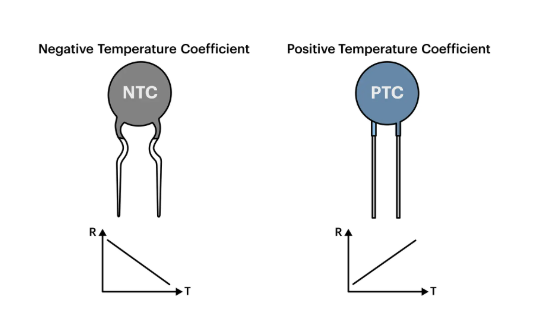

Figure 3. PTC et NTC
En ce qui concerne la façon dont les matériaux réagissent aux changements de température, deux comportements distincts décrivent leur résistance électrique: positif et négatif coefficients de température.Chaque type est utile dans le fonctionnement des composants dans les environnements réels.
Dans les matériaux avec un coefficient de température positif, La résistance augmente À mesure que la température augmente.Ce comportement est le plus courant dans les métaux comme le cuivre, l'aluminium et l'argent.
À mesure que le matériau devient plus chaud, les atomes à l'intérieur commencent à vibrer plus intensément.Ces vibrations interfèrent avec le mouvement des électrons - les porteurs du courant électrique - en augmentant les chances de collisions entre les électrons et les atomes.Cette interférence supplémentaire rend plus difficile pour le courant de s'écouler en douceur, ce qui à son tour augmente la résistance du matériau.Le comportement PTC est prévisible et linéaire dans de nombreux métaux, ce qui les rend fiables pour une utilisation dans des conducteurs standard où les changements de température doivent être pris en compte pendant la conception.
Les matériaux avec un coefficient de température négatif se comportent de manière opposée - ils la résistance diminue À mesure que la température augmente.Cela est généralement observé dans les semi-conducteurs comme le silicium, le germanium et les matériaux à base de carbone.
Dans les semi-conducteurs, le courant électrique dépend non seulement du débit d'électrons mais aussi du nombre d'électrons disponibles pour se déplacer.À basse température, relativement peu d'électrons sont libres de transporter un courant.À mesure que la température augmente, plus d'énergie thermique devient disponible, ce qui libère des électrons supplémentaires (et dans certains cas, des «trous», qui portent également une charge).L'augmentation du nombre de porteurs de charges libres entraîne une résistivité plus faible et une conductivité améliorée.Cette réponse unique rend les matériaux NTC idéaux pour les applications où la sensibilité à la température est précieuse, comme les capteurs ou composants de température conçus pour réguler le débit de courant.
Le coefficient de température de résistance (TCR) est un concept sérieux dans la conception du système électrique et électronique.Il nous indique comment la résistance d'un matériau change à mesure que sa température change, et ces informations sont utiles pour la construction de systèmes qui fonctionnent de manière fiable.
Lorsque les composants se réchauffent ou se refroidissent pendant le fonctionnement normal, leur résistance peut se déplacer - parfois légèrement, parfois de manière significative.Le TCR vous aide à prédire comment ces changements affecteront les performances d'un circuit.Sans tenir compte de ce comportement, un appareil peut devenir instable, perdre une précision ou même échouer dans des conditions thermiques variables.
Les matériaux PTC augmentent dans la résistance lorsqu'ils chauffent.Cette propriété est particulièrement utile dans les composants qui doivent limiter la température du courant ou de l'autoréguler.Par exemple, certaines résistances de précision sont fabriquées avec des matériaux PTC pour maintenir une résistance cohérente sous contrainte thermique.De même, les éléments de chauffage d'autorégulation utilisent cet effet pour empêcher la surchauffe - la résistance augmente naturellement avec la température, ce qui ralentit le courant et contrôle le chauffage supplémentaire.
Les matériaux NTC fonctionnent dans l'autre sens - leur résistance chute à mesure que la température augmente.Cela les rend parfaits pour les capteurs de température, où même une légère augmentation de la chaleur doit être rapidement détectée et mesurée.Ils sont également utiles dans les circuits de démarrage, comme dans les alimentations, où une résistance plus faible à des températures de démarrage plus froide permet un dérussage lisse du courant.À mesure que l'appareil se réchauffe, la résistance augmente, aidant à protéger les composants contre un courant excessif.
Pour rendre les mesures de résistance cohérentes dans différentes conditions, vous pouvez utiliser une température de référence standard - le plus souvent à 20 ° C.Cette ligne de base garantit que les matériaux et les composants peuvent être comparés équitablement et que les performances peuvent être prédites de manière fiable pendant la conception et les tests.
Les matériaux PTC sont particulièrement utiles dans les systèmes qui doivent répondre automatiquement aux changements de température.Leur principale caractéristique est que la résistance augmente à mesure que le matériau devient plus chaud, ce qui les rend excellents pour les applications impliquant la sécurité, le contrôle du chauffage et la protection des circuits.Voici deux utilisations courantes où leur comportement unique est mis au travail.
Les thermistances PTC - souvent fabriquées à partir de composés en céramique spécialement modifiés - sont utilisés dans les radiateurs qui ont besoin de maintenir une température stable sans s'appuyer sur des commandes externes complexes.Voici comment ils fonctionnent dans une configuration de chauffage.
À basse température, la thermistance PTC permet à plus de courant de passer, ce qui génère de la chaleur.À mesure que le système se réchauffe, la résistance des thermistances grimpe fortement.Cette résistance croissante limite le courant, ce qui ralentit le processus de chauffage et empêche le système de devenir trop chaud.Si la température baisse à nouveau, la résistance recule, permettant à plus de courant de s'écouler et de chauffer à reprendre.Ce cycle crée un effet d'autorégulation, ce qui est particulièrement précieux dans les appareils tels que les vêtements chauffés, les chauffe-sièges et les coussinets de chauffage industriels.Dans ces systèmes, le maintien d'une température sûre et cohérente est utile - pas seulement pour le confort mais aussi pour éviter la surchauffe ou les dommages.
Les moteurs électriques ont souvent besoin d'une forte augmentation de courant lorsqu'ils démarrent pour la première fois.Les thermistances PTC sont couramment utilisées dans les circuits de démarrage du moteur pour aider à gérer cette demande initiale.Lorsque le moteur est pour la première fois, la thermistance est froide et a une faible résistance, permettant à un courant important d'atteindre l'enroulement de démarrage du moteur.À mesure que le moteur gagne de la vitesse, la thermistance commence à chauffer.La résistance augmente, ce qui réduit automatiquement le courant à l'enroulement de départ.Cela désengage efficacement le boost de démarrage sans avoir besoin de commutateurs mécaniques ou de circuits de synchronisation séparés.
Dans cet article, nous avons examiné comment la température et la résistance électrique sont connectées, donnant des visions sur la façon dont cela affecte la conception et la fonction des pièces électroniques.Des changements de base de la résistance des métaux aux utilisations spécifiques des matériaux PTC et NTC, la compréhension du coefficient de température de résistance est dynamique pour vous.Il aide à faire de meilleurs choix dans les matériaux, la conception de circuits et la fiabilité globale du système, en s'assurant que les appareils fonctionnent bien sous différentes températures.Ces connaissances rendent non seulement les systèmes électroniques plus fiables, mais ouvrent également des portes aux innovations dans les zones sensibles à la température.
Non, le coefficient de température de résistance (TCR) n'est pas toujours positif.Les métaux ont généralement un TCR positif, ce qui signifie que leur résistance augmente avec la température.Cependant, les semi-conducteurs et certains autres matériaux peuvent avoir un TCR négatif, où la résistance diminue à mesure que la température augmente.
Dans les métaux, la résistance augmente avec la température car les atomes vibrent plus à des températures plus élevées, ce qui diffuse les électrons plus fréquemment.Cette diffusion perturbe l'écoulement des électrons, augmentant ainsi la résistance.
Le coefficient de température de résistance est directement proportionnel à la résistivité initiale du matériau.Un matériau avec une résistivité plus élevée à température ambiante montrera généralement un changement plus significatif de résistance avec la température.
La connaissance des valeurs de résistivité des matériaux est utilisée pour concevoir des circuits électriques et électroniques.Il aide à sélectionner les bons matériaux pour les composants afin de s'assurer qu'ils fonctionnent efficacement et en toute sécurité dans des conditions environnementales variables.De plus, il aide à comprendre et à gérer les effets thermiques sur les performances électriques.
La plupart des métaux, tels que le cuivre, l'aluminium et le fer, ont un coefficient de température positif de résistance.Cela signifie que leur résistance augmente à mesure que la température augmente, ce qui est typique des matériaux conducteurs.
