Guide des types de convertisseurs DC-DC et topologies de conversion d'énergie

Les convertisseurs DC-DC sont des circuits de puissance électroniques qui modifient un niveau de tension continue en un autre niveau de tension continue.De nombreux appareils électroniques et systèmes électriques ne fonctionnent pas à la même tension.Certains circuits nécessitent une tension plus faible pour les processeurs et les capteurs, tandis que d'autres nécessitent une tension plus élevée pour les moteurs, les systèmes de communication ou la distribution d'énergie.Les convertisseurs DC-DC contribuent à fournir une alimentation stable, efficace et contrôlée tout en réduisant les pertes d'énergie et la génération de chaleur.Différentes conceptions de convertisseurs sont utilisées en fonction des exigences de tension, du niveau de puissance, de l'efficacité, de la sécurité et de la complexité du système.Cet article explique les principaux types de convertisseurs DC-DC, y compris les conceptions isolées et non isolées.

Catalogue

Principaux types de convertisseurs DC-DC

Les convertisseurs DC-DC peuvent être divisés en deux catégories principales : les convertisseurs isolés et non isolés.La différence entre eux réside principalement dans la séparation électrique entre le côté entrée et le côté sortie.Chaque type est conçu pour répondre à différentes exigences de conversion de tension, niveaux de sécurité, plages de puissance et environnements d'application.Certains systèmes se concentrent sur une taille compacte et un rendement élevé, tandis que d'autres nécessitent une isolation électrique pour des raisons de sécurité, de réduction du bruit ou de protection des circuits sensibles.

Convertisseurs DC-DC isolés

Les convertisseurs DC-DC isolés utilisent un transformateur pour séparer électriquement les côtés entrée et sortie.Cette isolation contribue à améliorer la sécurité, à réduire les problèmes de boucle de terre et à protéger les circuits sensibles contre les défauts électriques ou les pics de tension.Étant donné que le transformateur transfère également de l'énergie, les convertisseurs isolés sont couramment utilisés dans les systèmes à haute tension, les équipements industriels, les appareils médicaux, le matériel de télécommunications, les systèmes EV et les alimentations des serveurs.Dans les applications pratiques, les convertisseurs isolés sont souvent préférés lorsque l'équipement doit répondre à des normes de sécurité électrique strictes ou lorsque différentes parties du système fonctionnent à des potentiels de terre distincts.

Convertisseurs DC-DC non isolés

Les convertisseurs DC-DC non isolés n'utilisent pas d'isolation de transformateur.L'entrée et la sortie partagent la même masse électrique, ce qui permet à la conception d'être plus petite, plus simple, plus rapide et généralement plus efficace pour les applications de faible à moyenne puissance.Les types de convertisseurs non isolés courants incluent les convertisseurs abaisseur, élévateur, abaisseur-boost, Ćuk, SEPIC, Zeta et à gain élevé tels que les conceptions à inductances entrelacées ou couplées.Parce qu'ils évitent l'isolement du transformateur, ils atteignent souvent un coût inférieur et une densité de puissance plus élevée.

Types courants de convertisseurs DC-DC isolés

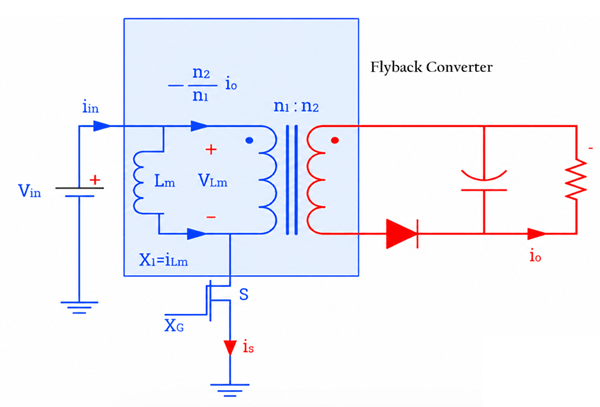

Convertisseur Flyback

Un convertisseur flyback est un convertisseur DC-DC isolé qui utilise un transformateur pour transférer l'énergie de l'entrée à la sortie tout en assurant une isolation électrique.D'après le schéma, lorsque l'interrupteur S est activé, le courant circule à travers l'enroulement primaire et stocke l'énergie dans l'inductance magnétisante (Lm) du transformateur.Pendant ce temps, la diode de sortie est éteinte.Lorsque l'interrupteur s'éteint, l'énergie stockée est transférée à l'enroulement secondaire, la diode s'allume et l'énergie circule vers le condensateur de sortie et la charge.Le convertisseur utilise des composants tels qu'un transformateur avec rapport de transformation (n1:n2), un transistor de commutation, une diode, un condensateur et une inductance magnétique.Les convertisseurs Flyback sont généralement conçus pour les applications de faible à moyenne puissance, fonctionnant généralement de quelques watts jusqu'à environ 150 W, avec des tensions d'entrée allant des alimentations CC faibles aux alimentations CA-CC haute tension selon la conception.

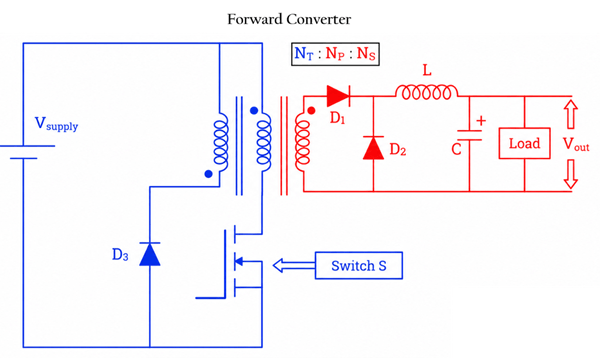

Convertisseur direct

Un convertisseur direct transfère l'énergie directement de l'enroulement primaire du transformateur à l'enroulement secondaire lorsque l'interrupteur S est activé.Dans l'image, la source d'alimentation d'entrée (Vsupply) envoie de l'énergie à travers le transformateur lorsque l'interrupteur est activé.L'enroulement secondaire fournit ensuite de l'énergie via la diode D1, tandis que l'inductance de sortie L et le condensateur C lissent la tension avant qu'elle n'atteigne la charge.Lorsque l'interrupteur s'éteint, la diode D2 maintient le flux de courant vers la charge, aidant ainsi à stabiliser la sortie.L'enroulement de réinitialisation supplémentaire et la diode D3 aident à réinitialiser le flux magnétique du transformateur pour éviter la saturation du noyau.

Comparé à un convertisseur flyback, un convertisseur direct offre généralement une ondulation de sortie plus faible, un meilleur rendement et des performances améliorées pour les applications de puissance moyenne à élevée.Il est couramment utilisé dans les alimentations industrielles, les systèmes de télécommunications, les serveurs et les conceptions SMPS à haut rendement, fonctionnant généralement de plusieurs dizaines à plusieurs centaines de watts selon la conception du circuit.

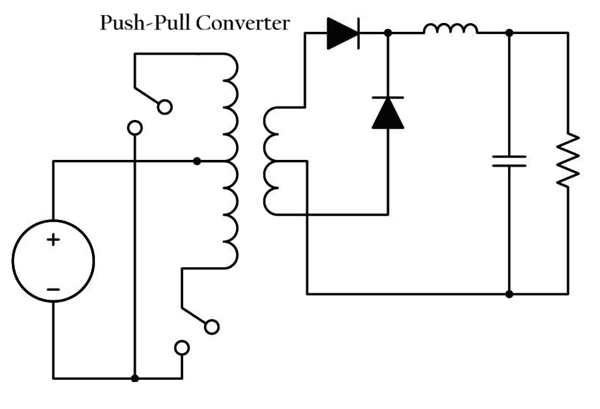

Convertisseur push-pull

Un convertisseur push-pull est un convertisseur DC-DC isolé qui utilise deux transistors de commutation pour piloter alternativement les côtés opposés d'un enroulement primaire de transformateur à prise centrale.Dans une image typique d'un convertisseur push-pull, le transformateur est placé au centre, tandis que les deux commutateurs fonctionnent un par un, créant un flux de courant alternatif à travers l'enroulement primaire.Ce fonctionnement alternatif permet à l'énergie de se transférer efficacement vers le côté secondaire, où les diodes de redressement et les filtres de sortie convertissent le signal CA haute fréquence en tension de sortie CC stable.

Comparés aux convertisseurs flyback et forward, les convertisseurs push-pull sont plus adaptés aux applications de moyenne à haute puissance, car ils offrent une meilleure utilisation du transformateur, un rendement plus élevé et une meilleure gestion de la puissance.La topologie contribue également à réduire la taille du transformateur puisque les deux moitiés du noyau du transformateur sont utilisées pendant le fonctionnement.Les convertisseurs push-pull sont couramment utilisés, allant généralement de dizaines à plusieurs centaines de watts en fonction de la fréquence de commutation et de la conception du transformateur.

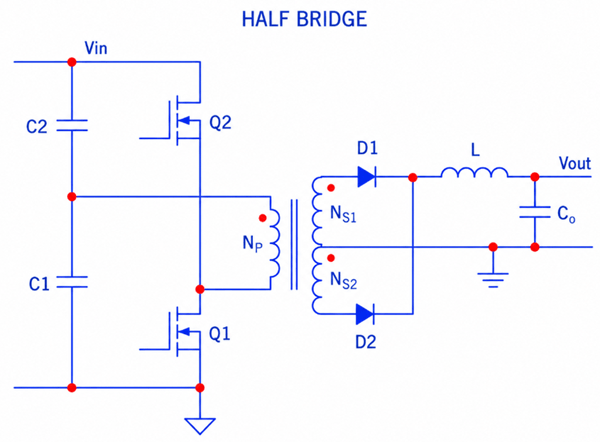

Convertisseur demi-pont

Un convertisseur demi-pont est un convertisseur DC-DC isolé couramment utilisé dans les alimentations à découpage de moyenne à haute puissance.Sur l'image, deux transistors de commutation (Q1 et Q2) fonctionnent en alternance pour piloter l'enroulement primaire (Np) du transformateur.Les condensateurs C1 et C2 divisent la tension d'entrée (Vin) en deux moitiés, permettant aux commutateurs d'appliquer des impulsions de tension alternative au transformateur.Côté secondaire, la sortie du transformateur est redressée par les diodes D1 et D2, puis filtrée par l'inductance L et le condensateur Co pour produire une tension de sortie CC stable (Vout).

Les points rouges dans les enroulements du transformateur indiquent la polarité des enroulements pour un fonctionnement correct des phases.Par rapport à un convertisseur push-pull, la topologie en demi-pont réduit les contraintes de tension sur les transistors de commutation, car chaque commutateur ne voit normalement qu'environ la moitié de la tension d'entrée.

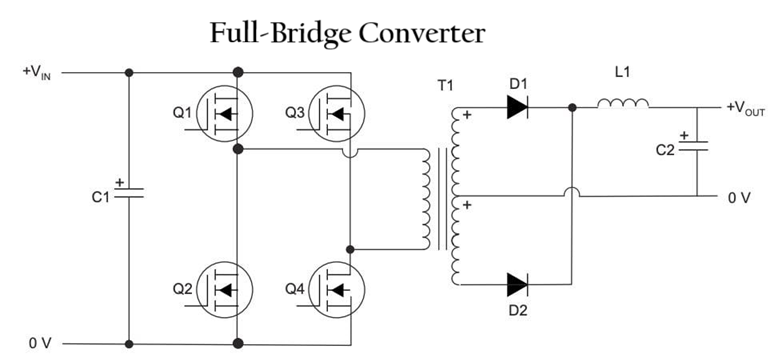

Convertisseur en pont complet

Image de topologie du convertisseur Full-Bridge (également appelé convertisseur H-Bridge).Le diagramme montre les quatre transistors de commutation (Q1, Q2, Q3 et Q4) disposés en configuration en pont autour de l'enroulement primaire du transformateur, ce qui constitue la principale caractéristique d'un convertisseur en pont complet.Les commutateurs fonctionnent par paires alternées, généralement Q1 avec Q4 et Q2 avec Q3, pour appliquer une tension alternative aux bornes du transformateur T1.Côté secondaire, les diodes D1 et D2 redressent la sortie du transformateur, tandis que l'inductance L1 et le condensateur C2 lissent la tension de sortie.Les convertisseurs en pont complet sont couramment utilisés dans les convertisseurs DC-DC haute puissance et les systèmes SMPS, car ils offrent un rendement élevé, une meilleure utilisation du transformateur et une prise en charge des applications de puissance au niveau du kilowatt.

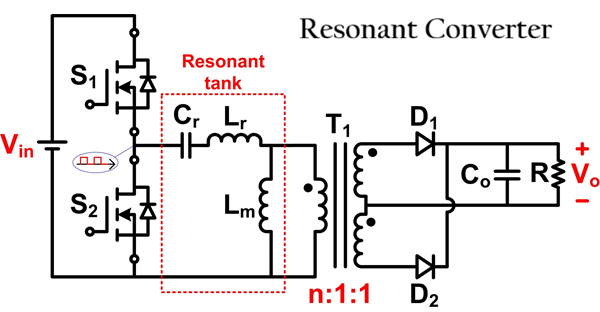

Convertisseur résonnant

Un convertisseur DC-DC résonant est un convertisseur isolé à haut rendement qui utilise un circuit résonant, appelé réservoir résonant, pour transférer de l'énergie avec une perte de commutation et un bruit électrique réduits.Dans l'image, les commutateurs S1 et S2 génèrent alternativement des signaux de commutation haute fréquence à partir de la tension d'entrée (Vin).Le réservoir résonant, formé par le condensateur résonant Cr, l'inducteur résonant Lr et l'inductance magnétisante Lm, crée un flux de courant lisse de type sinusoïdal au lieu de transitions de commutation brusques.

Cela permet de réduire la chaleur et les contraintes de commutation sur les MOSFET.Le transformateur T1 assure l'isolation électrique et la conversion de tension, tandis que les diodes D1 et D2 redressent le signal alternatif côté secondaire en tension de sortie continue (Vo).Le condensateur Co filtre la sortie pour fournir une alimentation CC stable à la charge R. Les convertisseurs résonants sont largement utilisés dans les applications à haut rendement telles que les alimentations de serveur, les blocs d'alimentation de jeu, les chargeurs de véhicules électriques, les systèmes de télécommunications et les conceptions SMPS hautes performances, car ils prennent en charge des techniques de commutation douce telles que ZVS (commutation à zéro tension), qui améliorent l'efficacité et réduisent les interférences électromagnétiques à des fréquences de commutation élevées.

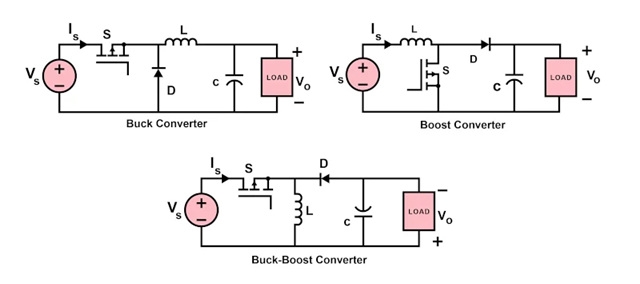

Types courants de convertisseurs DC-DC non isolés

Topologies conventionnelles/de base

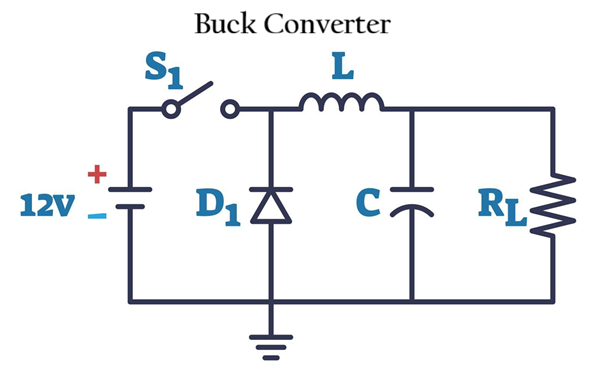

Convertisseur Buck

Un convertisseur abaisseur réduit une tension d'entrée plus élevée à une tension de sortie plus faible avec un rendement élevé.Dans l'image, la source d'entrée 12 V alimente le circuit via le commutateur S1.Lorsque S1 s'allume, le courant circule à travers l'inductance L, qui stocke l'énergie tout en alimentant la résistance de charge RL et le condensateur de charge C.

Lorsque l'interrupteur s'éteint, l'inductance libère son énergie stockée via la diode D1, permettant au courant de continuer à circuler vers la charge même si l'interrupteur est ouvert.Le condensateur C lisse la tension de sortie et réduit l'ondulation.En contrôlant le temps d'activation et de désactivation du commutateur, appelé cycle de service, le convertisseur régule la tension de sortie à un niveau inférieur à la tension d'entrée.

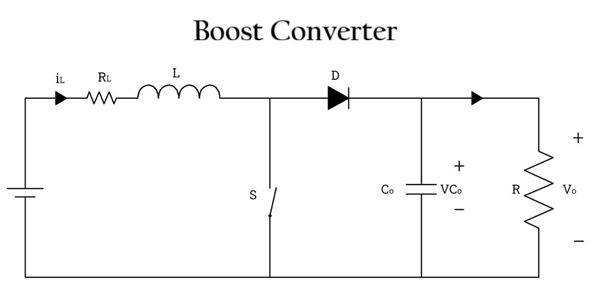

Convertisseur Boost

Un convertisseur élévateur est un convertisseur DC-DC non isolé qui augmente la tension d'entrée jusqu'à une tension de sortie plus élevée.Dans l'image, l'inductance L, le commutateur S, la diode D, le condensateur Co et la résistance de charge R travaillent ensemble pour augmenter la tension.Lorsque l'interrupteur S est activé, le courant circule à travers l'inducteur et l'énergie est stockée dans son champ magnétique tandis que la diode bloque le courant du côté sortie.Lorsque l'interrupteur s'éteint, l'inductance libère son énergie stockée via la diode D vers le condensateur de sortie et la charge.La tension d'inductance libérée s'ajoute à la tension d'entrée, créant une tension de sortie (Vo) plus élevée que la source d'entrée.Le condensateur Co lisse la tension de sortie et réduit l'ondulation.

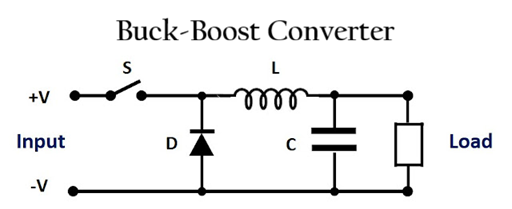

Convertisseur Buck-Boost

Un convertisseur abaisseur-élévateur peut soit abaisser, soit augmenter la tension d'entrée.Dans l'image, le commutateur S contrôle la façon dont l'énergie se déplace dans le circuit.Lorsque S s'allume, le courant circule de l'entrée à travers l'inducteur L, de sorte que l'inducteur stocke de l'énergie.Pendant ce temps, la diode D est polarisée en inverse et le condensateur C alimente la charge.Lorsque S s'éteint, l'inductance libère son énergie stockée via la diode vers le condensateur et la charge.Cela permet au circuit de produire une tension de sortie qui peut être supérieure ou inférieure à l'entrée, en fonction du rapport cyclique.Cette topologie est utile pour les systèmes alimentés par batterie où la tension d'entrée peut augmenter ou diminuer pendant le fonctionnement.

Convertisseurs DC-DC avancés et à gain élevé

Les convertisseurs DC-DC non isolés avancés et à gain élevé sont conçus pour les applications qui nécessitent des taux de conversion de tension plus élevés, une efficacité améliorée, une ondulation plus faible ou une tenue en puissance plus élevée que les convertisseurs abaisseur et élévateur standard.Le Super Lift Luo à sortie positive (POSLL) Le convertisseur augmente la tension grâce à une technique de levage de condensateur tout en conservant une polarité de sortie positive, ce qui le rend utile pour les applications à intensité élevée. Convertisseurs quadratiques obtenez un gain de tension beaucoup plus élevé en combinant plusieurs étages de conversion, permettant une augmentation ou une réduction importante de la tension sans cycles de service extrêmement élevés.

Convertisseurs à inductance couplée utilisez des inducteurs liés magnétiquement pour améliorer le gain de tension, réduire le stress de commutation et augmenter l'efficacité dans les conceptions compactes. Convertisseurs entrelacés utilisez plusieurs phases de commutation fonctionnant en parallèle pour répartir le courant plus uniformément, réduire l'ondulation d'entrée et de sortie, améliorer les performances thermiques et prendre en charge des systèmes à puissance plus élevée.

Comment fonctionnent les convertisseurs DC-DC dans des applications réelles

Véhicules électriques (VE)

Les convertisseurs DC-DC des véhicules électriques convertissent la puissance de la batterie haute tension en tensions plus basses nécessaires aux systèmes d'éclairage, aux modules d'infodivertissement, aux capteurs, aux contrôleurs et à l'électronique auxiliaire.Ces convertisseurs doivent fonctionner avec un rendement élevé car la perte d'énergie affecte directement l'autonomie et les performances thermiques.Les systèmes EV nécessitent également une régulation de tension stable lors d’accélérations rapides, de freinages par récupération et de fluctuations de tension de la batterie.

Systèmes d’énergie solaire et d’énergie renouvelable

Les systèmes d'énergie solaire et renouvelable utilisent des convertisseurs DC-DC pour réguler les tensions d'entrée instables des panneaux solaires, des batteries et des systèmes de stockage d'énergie.Les convertisseurs à gain élevé sont souvent utilisés car la tension des panneaux solaires change en fonction de l'intensité et de la température du soleil.

Électronique alimentée par batterie

Les appareils électroniques alimentés par batterie s'appuient sur des convertisseurs DC-DC pour fournir une tension stable même lorsque la tension de la batterie chute pendant la décharge.Les smartphones, les ordinateurs portables, les drones, les appareils médicaux portables et les appareils électroniques portables utilisent généralement des convertisseurs abaisseur, élévateur ou abaisseur-boost pour améliorer la durée de vie de la batterie et réduire les pertes de puissance.

Systèmes industriels et d'automatisation

Les systèmes industriels utilisent des convertisseurs DC-DC pour alimenter les API, les capteurs, les modules de communication, les pilotes de moteur et les contrôleurs d'automatisation.Ces environnements contiennent souvent du bruit électrique, des pics de tension et de lourdes charges de commutation. Les convertisseurs doivent donc maintenir un fonctionnement stable dans des conditions difficiles.

IoT et appareils embarqués

L'IoT et les systèmes embarqués utilisent des convertisseurs DC-DC pour gérer efficacement l'énergie dans des appareils électroniques compacts à faible consommation.Les appareils tels que les capteurs intelligents, les modules sans fil, les microcontrôleurs et les systèmes informatiques de pointe fonctionnent souvent à partir de batteries ou de rails d'alimentation basse tension.

Facteurs de performance clés des convertisseurs DC-DC

• Efficacité - Mesure l'efficacité avec laquelle le convertisseur transfère la puissance d'entrée vers la sortie avec une perte d'énergie et une génération de chaleur minimales.

• Régulation de tension - Décrit la stabilité de la tension de sortie lors des changements de tension d'entrée ou des conditions de charge.

• Fréquence de commutation - Une fréquence de commutation plus élevée peut réduire la taille des composants, mais peut augmenter les pertes de commutation et les interférences électromagnétiques.

• Densité de puissance - Fait référence à la quantité de puissance que le convertisseur peut fournir dans une taille physique compacte.

• Performance thermique - Indique dans quelle mesure le convertisseur gère la chaleur pendant un fonctionnement continu.

• Tension d'ondulation et bruit - Mesure les fluctuations de tension indésirables pouvant affecter les circuits électroniques sensibles.

• Réponse transitoire - Indique la rapidité avec laquelle le convertisseur réagit aux changements soudains de charge ou de tension d'entrée.

• Interférence électromagnétique (EMI) - La commutation à grande vitesse peut générer du bruit électrique susceptible d'interférer avec les circuits à proximité.

• Plage de tension d'entrée - Définit la tension d'entrée minimale et maximale que le convertisseur peut gérer en toute sécurité.

• Capacité de charge - Détermine la quantité de courant ou de puissance que le convertisseur peut fournir aux appareils connectés.

• Capacité d'isolation - Important dans les convertisseurs isolés où une séparation électrique est requise pour la sécurité et la protection.

Conclusion

Le choix du bon convertisseur dépend de la plage de tension requise, du niveau de puissance, de la stabilité de sortie, des performances de commutation, du contrôle thermique et des limites de bruit.En comprenant chaque topologie et ses atouts, vous pouvez sélectionner un convertisseur qui correspond aux besoins électriques et de performances du système.

Foire aux questions [FAQ]

1. Pourquoi les convertisseurs DC-DC isolés sont-ils préférés dans les systèmes haute tension et critiques pour la sécurité ?

Les convertisseurs DC-DC isolés utilisent un transformateur pour séparer électriquement les côtés entrée et sortie.Cela permet de protéger les circuits sensibles contre les pics de tension, les problèmes de boucle de terre et les défauts électriques.Ils sont également importants dans les systèmes qui doivent répondre à des normes strictes de sécurité électrique.

2. En quoi un convertisseur flyback stocke et transfère-t-il l'énergie différemment d'un convertisseur direct ?

Un convertisseur flyback stocke d’abord l’énergie dans le transformateur et la transfère à la sortie lorsque l’interrupteur est éteint.Un convertisseur direct transfère l'énergie directement à la sortie lorsque l'interrupteur est allumé, ce qui donne généralement une ondulation plus faible et une meilleure efficacité à des niveaux de puissance plus élevés.

3. Pourquoi les convertisseurs push-pull, demi-pont et pont complet sont-ils meilleurs pour un fonctionnement à puissance plus élevée ?

Ces topologies utilisent plusieurs dispositifs de commutation et une utilisation améliorée des transformateurs pour gérer plus efficacement des niveaux de puissance plus élevés.Ils réduisent également les contraintes sur les composants individuels et améliorent les performances thermiques par rapport aux conceptions de convertisseurs plus simples.

4. Quel est l'avantage d'un convertisseur DC-DC résonant par rapport aux convertisseurs à commutation dure conventionnels ?

Les convertisseurs résonants utilisent des techniques de commutation douce telles que la commutation à tension nulle (ZVS) pour réduire les pertes de commutation et la génération de chaleur.Cela permet une efficacité plus élevée, des EMI plus faibles et un meilleur fonctionnement haute fréquence.

5. Pourquoi le rapport cyclique est-il important dans les convertisseurs abaisseur, élévateur et abaisseur-boost ?

Le cycle de service contrôle la durée pendant laquelle l'interrupteur reste allumé et éteint pendant le fonctionnement.La modification du rapport cyclique affecte directement la mesure dans laquelle le convertisseur augmente ou diminue la tension de sortie.

6. Comment les convertisseurs à inductance couplée et entrelacés améliorent-ils les performances de conversion DC-DC à gain élevé ?

Les convertisseurs à inductance couplée améliorent le gain de tension et l'efficacité en utilisant des inductances liées magnétiquement, tandis que les convertisseurs entrelacés divisent le courant sur plusieurs phases pour réduire l'ondulation, la chaleur et les contraintes sur les composants.
