Guide de pinout, configuration du pilote et d'interface avec le microcontrôleur FT230X

Les ordinateurs modernes utilisent généralement des ports USB, mais de nombreux microcontrôleurs et appareils intégrés communiquent toujours via des signaux série UART.C'est là que le FT230X devient utile.Cet article explique le brochage du FT230X, le fonctionnement interne, les spécifications électriques, la configuration du pilote, la connexion du microcontrôleur, les performances, les comparaisons et les utilisations réelles.

Catalogue

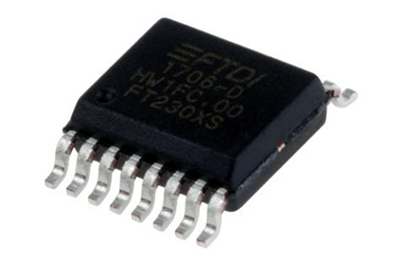

CI d'interface USB vers UART FT230X

Le FT230X est un circuit intégré d'interface USB vers UART compact de FTDI.Il convertit les données USB d'un ordinateur en signaux UART série asynchrones, permettant au matériel externe de communiquer via les lignes TX et RX.La puce gère l'intégralité du protocole USB en interne, ce qui réduit le travail du micrologiciel et simplifie la conception série USB.

Il prend en charge des débits de données allant de 300 bauds à 3 Mbauds, comprend une génération d'horloge intégrée sans avoir besoin d'un cristal externe et fournit des broches CBUS configurables, des signaux de commande LED, une inversion de signal UART et une mémoire intégrée pour la configuration des appareils.Il prend également en charge les pilotes FTDI VCP et D2XX, permettant au périphérique d'apparaître comme un port COM virtuel sur les systèmes pris en charge.

Le FT230X est conçu pour du matériel compact et à faible consommation, avec une compatibilité USB 2.0 Full Speed, une réinitialisation intégrée, des régulateurs internes, un faible courant actif et de suspension et un fonctionnement sur une plage de températures étendue.

Informations de commande :

Partie Numéro	Forfait Tapez	Épingle Compter	Forfait Descriptif	RoHS Statut
FT230XS-R	SSOP	16 épingles	Rétrécir petit Forfait Aperçu	Conforme RoHS
FT230XQ-R	QFN	16 épingles	Appartement Quad Forfait sans plomb	Conforme RoHS

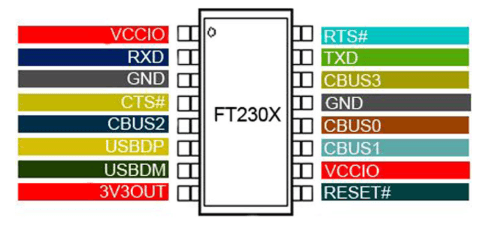

Présentation du brochage et du matériel du FT230X

Le FT230X comprend des broches de communication USB telles que USBDP et USBDM, qui se connectent directement aux lignes de données USB.Les broches TXD et RXD gèrent la transmission et la réception série UART, tandis que RTS# et CTS# prennent en charge le contrôle de flux matériel en option pour une communication plus stable.

Les broches liées à l'alimentation incluent VCCIO, 3V3OUT et GND.VCCIO permet à la tension de l'interface UART de correspondre aux niveaux logiques externes, tandis que 3V3OUT fournit la sortie régulée interne de 3,3 V.La puce comprend également une broche RESET# pour le contrôle de réinitialisation matérielle.

Des broches configurables supplémentaires telles que CBUS0, CBUS1, CBUS2 et CBUS3 peuvent être programmées pour des fonctions telles que les indicateurs LED TX/RX, la sortie d'horloge ou le fonctionnement GPIO.Cette flexibilité permet de simplifier la conception des circuits externes tout en améliorant le contrôle et la surveillance des interfaces.

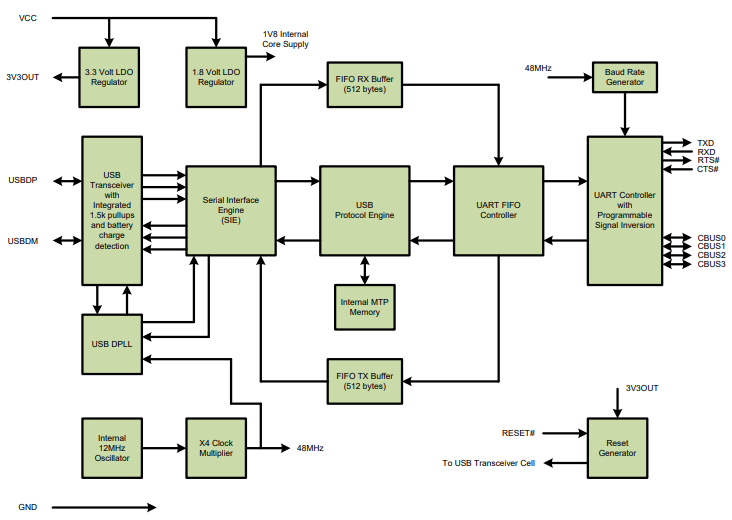

Fonctionnement interne du FT230X

Le FT230X fonctionne comme un pont entre l'interface USB d'un ordinateur et un système de communication série UART.En interne, la puce convertit les paquets de données USB en signaux UART TX/RX que les microcontrôleurs et le matériel embarqué peuvent comprendre.

Lorsqu'ils sont connectés à un ordinateur, les signaux USB entrent via les broches USBDP et USBDM et passent dans l'émetteur-récepteur USB intégré et le moteur d'interface série (SIE).Le SIE gère les tâches de communication USB de bas niveau, notamment le décodage des paquets, la synchronisation, la gestion du protocole USB.Cela permet au microcontrôleur externe de communiquer via UART sans implémenter directement le micrologiciel USB.

Le moteur de protocole USB traite ensuite les données USB entrantes et les transfère dans les tampons FIFO internes.Le FT230X contient des tampons FIFO de transmission et de réception séparés de 512 octets, qui aident à fluidifier le flux de données et à réduire les interruptions de communication lors des transferts série à grande vitesse.

Après la mise en mémoire tampon, le contrôleur UART FIFO envoie les données au contrôleur UART, où les données USB sont converties en signaux série UART standard tels que TXD, RXD, RTS# et CTS#.Le contrôleur UART prend également en charge l'inversion de signal programmable et les paramètres de communication configurables.

Le FT230X comprend un oscillateur interne et un multiplicateur d'horloge qui génèrent les horloges de fonctionnement requises en interne, éliminant ainsi le besoin d'un cristal externe.Les régulateurs de tension intégrés fournissent des alimentations internes stables de 3,3 V et 1,8 V, tandis que la mémoire MTP interne stocke les informations de configuration de l'appareil telles que les descripteurs USB et les paramètres CBUS.

Cette architecture intégrée permet de simplifier la conception matérielle, de réduire les composants externes et de fournir une communication USB-série stable avec une faible consommation d'énergie.

Spécifications électriques du FT230X

Paramètre	Spécification
Norme USB	USB 2.0 complet Vitesse
Débit de données USB	12 Mbit/s
Débit en bauds UART	300 bauds à 3 Mbaud
Fonctionnement Tension	+5V simple Approvisionnement
Tension d'E/S UART	1,8 V à 5 V Compatible
Interne Sorties du régulateur	3,3 V et 1,8 V
Niveau logique Assistance	CMOS 3,3 V / 5 V Entrées tolérantes
FIFO TX/RX Taille du tampon	512 octets chacun
Intégré Mémoire	MTP de 2 048 octets Mémoire
Source d'horloge	Interne Oscillateur
Cristal externe Obligatoire	Non
Courant actif Consommation	Typique 8 mA
Suspension USB Actuel	Typique 125µA
Fonctionnement Plage de température	-40°C à +85°C
Format de données UART Assistance	7 ou 8 bits de données
Prise en charge des bits d'arrêt	1 ou 2 bits d'arrêt
Prise en charge de la parité	Impair, Pair, Marc, Espace, aucun
Types de forfaits	SSOP 16 broches, QFN 16 broches
Contrôle de flux Assistance	RTS#, CTS#
Pilote USB Assistance	VCP et D2XX Pilotes
Modes d'alimentation USB	Alimenté par bus, Auto-alimenté
Broches CBUS	Configurable Fonctions GPIO
Inversion des signaux	Pris en charge
ESD/Réinitialisation Caractéristiques	Intégré Réinitialisation à la mise sous tension
Conformité	Conforme RoHS

Performances de communication du FT230X

Le FT230X prend en charge des taux de transfert de données UART allant de 300 bauds à 3 Mbauds, permettant à la fois une communication de contrôle à faible vitesse et un échange de données série à grande vitesse.La gestion intégrée du protocole USB permet de réduire la surcharge de traitement sur le microcontrôleur externe, ce qui améliore l'efficacité de la communication et simplifie la conception du système.

Pour maintenir un flux de données fluide pendant une transmission continue, le FT230X comprend des tampons FIFO de transmission et de réception séparés de 512 octets.Ces tampons aident à minimiser la perte de données, à réduire les risques de débordement et à améliorer la stabilité lors des communications à haut débit.Le système de mise en mémoire tampon interne est particulièrement utile lors de la gestion des transferts de données en rafale ou des communications série rapides entre l'hôte USB et le périphérique UART.

Le FT230X offre également une faible latence de communication et des performances de synchronisation stables grâce à son système de génération d'horloge intégré.Étant donné que la puce utilise un oscillateur interne et un multiplicateur d'horloge, elle élimine le besoin d'un cristal externe tout en conservant une précision de synchronisation UART fiable.La prise en charge du contrôle de flux matériel via RTS# et CTS# améliore encore la stabilité de la communication en empêchant les dépassements de mémoire tampon lors d'un trafic de données important.

En pratique, le FT230X est connu pour sa stabilité de connexion USB fiable, sa faible consommation d'énergie et ses performances de pilote constantes sur tous les systèmes d'exploitation pris en charge.L'émetteur-récepteur USB intégré, les régulateurs de tension et le moteur de protocole contribuent à réduire la complexité de conception externe tout en conservant des performances de communication série fiables dans des conceptions matérielles compactes.

Installation du pilote FT230X et configuration du logiciel

Le FT230X utilise le port COM virtuel (VCP) FTDI et les pilotes D2XX pour permettre à un ordinateur de reconnaître l'appareil comme un port COM série.Après avoir connecté le FT230X via USB, le système d'exploitation détecte normalement le matériel et charge automatiquement le pilote approprié.Une fois installé, l'appareil apparaît dans le système comme une interface de communication série standard pouvant être utilisée avec le logiciel du terminal, les outils de programmation et les plates-formes de développement intégrées.

Pour les systèmes Windows, les utilisateurs installent généralement le package de pilotes officiel FTDI VCP.Après l'installation, le FT230X peut être vérifié via le Gestionnaire de périphériques sous la section du port COM.Les systèmes Linux incluent généralement la prise en charge du pilote FTDI intégré dans le noyau, de sorte que le périphérique est généralement détecté automatiquement sans étapes d'installation supplémentaires.macOS prend également en charge les pilotes FTDI, bien que les versions système plus récentes puissent nécessiter des packages de pilotes mis à jour ou une approbation d'autorisation de sécurité lors de l'installation.

Une installation correcte du pilote est importante pour des performances de communication stables.Des pilotes incorrects, des câbles USB endommagés ou des problèmes d'alimentation peuvent empêcher la détection correcte du FT230X.Dans certains cas, les utilisateurs devront peut-être sélectionner manuellement le pilote ou redémarrer le système après l'installation.Une fois configuré correctement, le FT230X fournit une communication série stable avec une faible latence et une connectivité USB fiable.

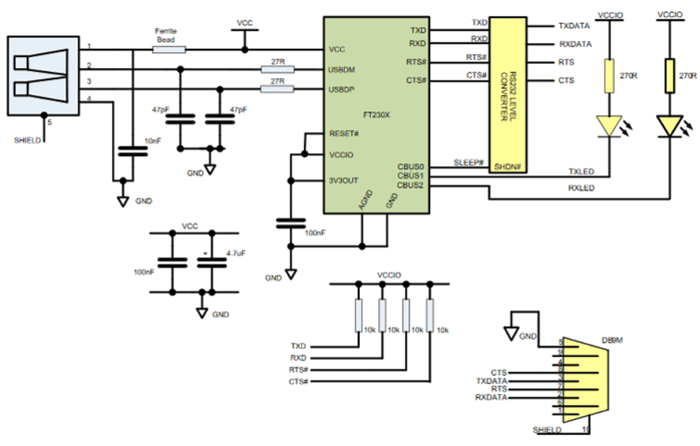

Comment utiliser le FT230X avec des microcontrôleurs

Le FT230X connecte le port USB d'un ordinateur à l'interface UART d'un microcontrôleur.Dans le circuit illustré ci-dessus, le FT230X reçoit les signaux USB via le connecteur USB et les convertit en signaux de communication UART tels que TXD, RXD, RTS# et CTS#.Ces signaux sont ensuite connectés directement aux broches UART du microcontrôleur pour la communication série.

Pour établir correctement la communication, la broche FT230X TXD doit se connecter à la broche RX du microcontrôleur, tandis que la broche FT230X RXD se connecte à la broche TX du microcontrôleur.Les deux appareils doivent partager la même connexion à la terre.La broche VCCIO est utilisée pour faire correspondre le niveau de tension logique UART avec le microcontrôleur cible, permettant la compatibilité avec les systèmes 3,3 V et 5 V.

Le circuit comprend également des composants de protection et de filtrage USB tels que des billes de ferrite, des condensateurs et des résistances pour améliorer l'intégrité du signal et réduire le bruit électrique.Les broches CBUS sont configurées pour piloter les LED d'activité TX et RX, permettant aux utilisateurs de surveiller visuellement la transmission de données série.

Après avoir installé le pilote FTDI sur l'ordinateur, le FT230X apparaît comme un port COM virtuel.Le logiciel du terminal série ou les outils de développement peuvent alors communiquer directement avec le microcontrôleur connecté via USB.

FT230X par rapport aux autres convertisseurs USB vers UART

Convertisseur CI	Interface Tapez	Max. Vitesse UART	Clé Force	Principal Limitation	Meilleur Cas d'utilisation
FT230X	USB à l'UART	Vers le haut à 3 Mbauds	Taille compacte, Pilotes FTDI stables, pas de cristal externe	Moins de broches que puces FTDI plus grosses	Petit Conceptions USB vers série
FT232RL	USB à l'UART	Vers le haut à 3 Mbauds	Mature, largement utilisé, plus d'options d'E/S	Plus grand et coût généralement plus élevé	Usage général Adaptateurs série USB
CH340	USB à l'UART	Communément jusqu'à 2 Mbit/s	Faible coût et facile à trouver	Assistance aux pilotes peut varier selon le système	USB économique modules série
CP2102	USB à l'UART	Vers le haut à 1 Mbit/s	Bon conducteur support et conception compacte	Baud max inférieur taux que FT230X	Microcontrôleur conseils de développement
PL2303	USB à l'UART	Communément jusqu'à 1 Mbit/s	Fréquent chez les personnes âgées Câbles série USB	Clone/pilote problèmes de compatibilité	Héritage de base adaptateurs série
MCP2221A	USB vers UART/I2C	Vers le haut à 460,8 kbit/s UART	Ajoute USB vers I2C soutien	UART plus lent performances	Simple Conceptions de ponts USB-I2C/UART

Applications réelles du FT230X

Débogage du système embarqué

Le FT230X est largement utilisé pour le débogage UART dans les systèmes embarqués.Les ingénieurs connectent le FT230X aux microcontrôleurs pour surveiller la sortie série, afficher les messages de diagnostic et tester le comportement du micrologiciel pendant le développement.Sa connexion USB stable et sa communication fiable sur le port COM rendent le débogage plus facile et plus cohérent.

Téléchargement du micrologiciel

Le FT230X est généralement intégré au matériel nécessitant une programmation de micrologiciel via la communication UART.Il permet aux ordinateurs de transférer les données du micrologiciel directement vers des microcontrôleurs via USB, simplifiant ainsi les mises à jour logicielles et réduisant le besoin de ports série dédiés sur les ordinateurs modernes.

Interfaces de contrôle industriel

Les systèmes industriels utilisent souvent la communication UART pour le contrôle, la surveillance et la configuration des machines.Le FT230X fournit une interface USB-série stable qui permet aux ordinateurs de maintenance et aux systèmes de contrôle de communiquer avec les contrôleurs industriels via une connexion USB standard.

Communication des appareils IoT

De nombreuses plateformes de développement IoT utilisent le FT230X pour la communication série lors de la configuration, des tests et de la surveillance des données des appareils.Il permet aux développeurs d'échanger des données de capteurs, des commandes de configuration et des informations de débogage entre le matériel IoT et un ordinateur.

Modules adaptateurs USB vers série

Le FT230X est couramment utilisé dans les modules de conversion série USB vers TTL.Ces adaptateurs offrent un moyen simple de connecter du matériel UART à des ordinateurs via USB à des fins de communication, de configuration et de test.

Interfaces FPGA et carte de développement

Les cartes de développement et les systèmes FPGA incluent souvent des puces FT230X pour fournir une communication série USB directe.Cela aide les utilisateurs à accéder aux chargeurs de démarrage, aux consoles série et aux interfaces de configuration sans avoir recours à du matériel série externe.

Systèmes d'enregistrement de données en série

Le FT230X peut être utilisé dans des systèmes qui collectent et transfèrent en continu des données série vers un ordinateur.Ses tampons FIFO internes aident à maintenir une communication stable pendant la transmission continue de données et à réduire le risque de perte de données.

Équipement de laboratoire et de test

Les instruments de test et les appareils de laboratoire utilisent parfois le FT230X comme interface de communication USB pour la surveillance, l'étalonnage et la configuration des paramètres du système.La puce simplifie la connectivité informatique tout en conservant des performances de communication série fiables.

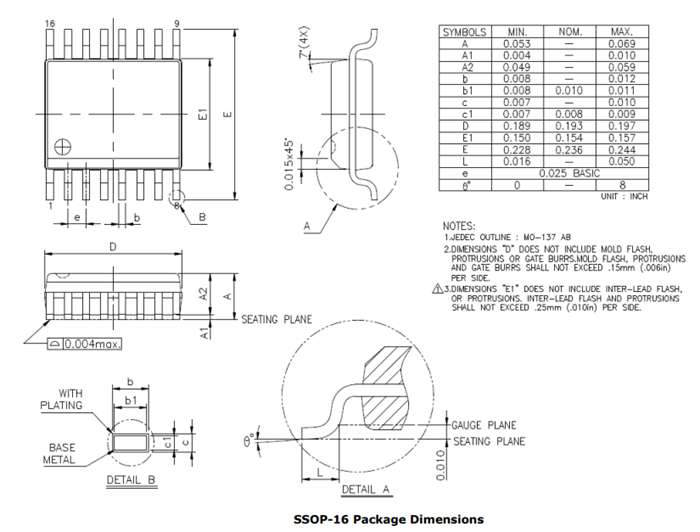

Dimensions mécaniques du FT230X

Conclusion

Le FT230X est un circuit intégré d'interface USB vers UART pratique pour les conceptions nécessitant une communication série stable, un matériel compact et une connectivité USB simple.Son moteur USB intégré, son oscillateur interne, ses régulateurs de tension, ses broches CBUS configurables, ses tampons FIFO et sa prise en charge des pilotes aident à réduire les composants externes tout en améliorant la fiabilité de la conception.Dans l’ensemble, le FT230X constitue un choix judicieux lorsque vous avez besoin d’une interface série USB petite, faible consommation et fiable.Il est particulièrement utile lorsque des pilotes stables, une prise en charge flexible de la tension logique et une communication UART propre sont plus importants que le simple choix du convertisseur le moins cher.

Foire aux questions [FAQ]

1. Pourquoi le FT230X ne nécessite-t-il pas d'oscillateur à quartz externe ?

Le FT230X comprend un circuit oscillateur et multiplicateur d'horloge interne qui génère les horloges de fonctionnement requises en interne.Cela réduit les composants externes, réduit la taille du PCB, simplifie la conception des circuits et améliore l'intégration globale du système.

2. Comment les tampons FIFO FT230X améliorent-ils la fiabilité de la communication série ?

Le FT230X contient des tampons FIFO de transmission et de réception séparés de 512 octets qui facilitent le flux de données lors des communications à haut débit.Ces tampons réduisent les risques de débordement, minimisent la perte de données et améliorent la stabilité lors des transferts de données en rafale.

3. Quel est l'avantage du FT230X prenant en charge les pilotes VCP et D2XX ?

Les pilotes VCP permettent au FT230X d'apparaître comme un port COM standard, ce qui simplifie l'intégration avec le logiciel du terminal et les outils intégrés.Les pilotes D2XX fournissent un accès USB direct pour les applications avancées qui nécessitent un contrôle de communication de niveau inférieur.

4. Pourquoi VCCIO est-il important lors de la connexion du FT230X aux microcontrôleurs ?

La broche VCCIO permet à la tension logique UART de correspondre à la tension du système cible.Cela aide le FT230X à communiquer en toute sécurité avec les microcontrôleurs 3,3 V et 5 V sans provoquer de problèmes de compatibilité au niveau logique.

5. Comment le FT230X réduit-il la complexité du micrologiciel du microcontrôleur ?

Le FT230X gère l'intégralité du protocole USB en interne via son émetteur-récepteur USB intégré et son moteur d'interface série (SIE).Cela élimine le besoin pour le microcontrôleur d'implémenter des piles de micrologiciels USB complexes.

6. Quels problèmes de communication peuvent survenir si les contrôles de flux RTS# et CTS# ne sont pas utilisés ?

Sans contrôle de flux matériel, les communications à haut débit peuvent connaître des dépassements de mémoire tampon ou des pertes de données lorsque l'appareil récepteur ne peut pas traiter les données entrantes assez rapidement.RTS# et CTS# aident à réguler le flux de données pour améliorer la stabilité.

7. Pourquoi le FT230X est-il généralement préféré aux convertisseurs USB vers UART à faible coût ?

Le FT230X est connu pour sa prise en charge stable du pilote FTDI, sa détection USB fiable, sa communication à faible latence et sa compatibilité cohérente avec le système d'exploitation.Ces caractéristiques contribuent à réduire les problèmes de communication et liés au conducteur.

8. Comment les broches CBUS améliorent-elles la flexibilité matérielle ?

Les broches CBUS peuvent être configurées pour plusieurs fonctions telles que les indicateurs LED TX/RX, le fonctionnement GPIO, la sortie d'horloge ou les signaux de veille.Cela permet aux concepteurs d'ajouter des fonctionnalités de contrôle et de surveillance utiles sans composants supplémentaires.

9. Quels facteurs peuvent empêcher le FT230X d'être détecté par un ordinateur ?

Les causes courantes incluent des pilotes incorrects, des câbles USB endommagés, une stabilité d'alimentation insuffisante, des problèmes de disposition des circuits imprimés ou des problèmes d'intégrité du signal USB.Une mise à la terre incorrecte et des condensateurs de découplage manquants peuvent également affecter la fiabilité de la détection.
