Les régulateurs de tension ont expliqué: Types, utilisations et problèmes communs

Les régulateurs de tension garantissent une alimentation de tension stable, quelles que soient les fluctuations des conditions d'entrée ou de charge.Dans cet article, vous apprendrez ce que font les régulateurs de tension, les différents types disponibles, comment choisir le bon et comment résoudre les problèmes communs, vous équipant des connaissances pour concevoir des systèmes électroniques plus fiables et efficaces.

Catalogue

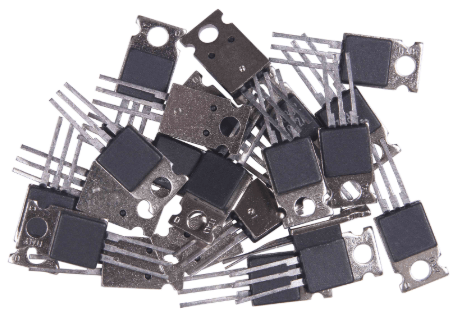

Figure 1. Régulateur de tension

Qu'est-ce qu'un régulateur de tension?

Les dispositifs électroniques nécessitent une alimentation de tension stable pour fonctionner de manière fiable, même lorsque la tension d'entrée ou les conditions de charge fluctuent.Un régulateur de tension garantit une sortie cohérente en ajustant la résistance interne (régulateurs linéaires) ou des éléments de stockage d'énergie de commutation (régulateurs de commutation).

Des ordinateurs et des smartphones aux systèmes automobiles et aux équipements de communication, des régulateurs de tension sont nécessaires pour protéger les circuits contre l'instabilité de la tension, améliorant ainsi les performances et prolongeant la durée de vie des composants.

Types de régulateurs de tension

Les régulateurs de tension se répartissent dans deux catégories principales: linéaire et commutation.Chacun répond à des exigences de puissance, de bruit et d'efficacité différentes.

Régulateurs linéaires

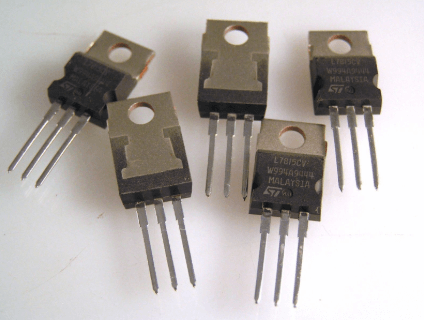

Figure 2. Regulateurs linéaires

Les régulateurs linéaires offrent une sortie CC propre et à faible bruit en dissipant la tension excessive sous forme de chaleur.Ils utilisent des BJTS ou des MOSFET fonctionnant dans leur région linéaire pour maintenir la sortie stable.Bien que simples et abordables, ils sont inefficaces lorsque la tension d'entrée est beaucoup plus élevée que la sortie.

Selon la méthode de contrôle de la tension utilisée, les régulateurs linéaires sont en outre divisés en types distincts adaptés à des conditions de charge spécifiques.

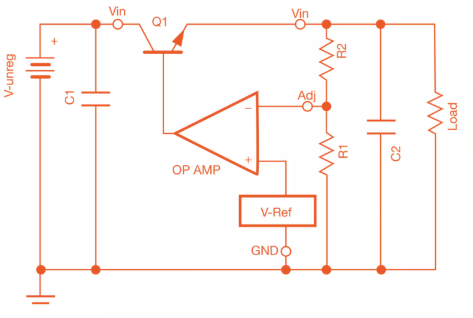

Figure 3. Régulateur de la série

• Régulateur de série: Placé en série avec la charge, il ajuste la tension à travers l'élément de commande pour réguler la sortie.Commun dans les systèmes audio et analogiques en raison du faible bruit.

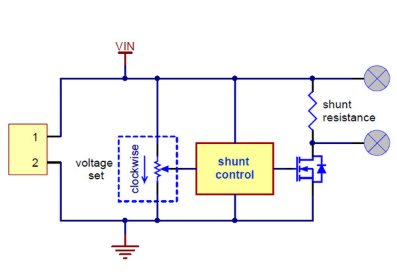

Figure 4. Réglementation de shunt

• Régulateur de shunt: Connecté en parallèle avec la charge, il détourne le courant excessif vers la masse.Utilisé dans des circuits à faible puissance comme les systèmes de référence de tension en raison de la simplicité et du coût.

Commutation des régulateurs

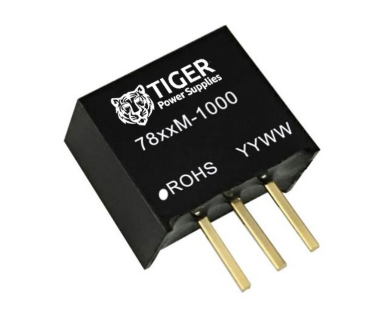

Figure 5. Commutation des régulateurs

Au lieu de dissiper l'excès d'énergie sous forme de chaleur, comme le font les régulateurs linéaires, changeant de régulateurs stocker et libérer de l'énergie dans des paquets discrets, minimisant la perte de puissance.

Les régulateurs de commutation fonctionnent à l'aide de la modulation de largeur d'impulsion (PWM), où le cycle de service détermine la quantité d'énergie livrée à la sortie.En raison de leur nature à commutation rapide, ces régulateurs génèrent du bruit électrique et de l'ondulation, ce qui nécessite un filtrage supplémentaire à l'aide d'inductances et de condensateurs.Une disposition et un blindage appropriés sont nécessaires pour minimiser l'interférence électromagnétique (EMI) et maintenir des performances stables.

En règle générale, 80 à 95%, ce qui les rend idéales pour les systèmes alimentés par batterie ou sensibles à la chaleur.En raison de la réduction de la production de chaleur, des dissipateurs de chaleur plus petits ou aucun sont nécessaires.Il peut accueillir de larges plages d'entrée et fournir des tensions de sortie réglables ou programmables.

Applications des régulateurs de tension

Systèmes automobiles - Les régulateurs gèrent la tension de la batterie, les ECU de puissance et les systèmes stabilisants comme l'ADAS et l'éclairage LED.Ils empêchent les pointes et garantissent des performances cohérentes dans des conditions de charge variables.

Automatisation industrielle - Dans les systèmes de robotique et de contrôle, les régulateurs protègent les moteurs et les capteurs des trempettes et des surtensions, réduisant les erreurs et les temps d'arrêt.

Télécommunications - La tension stable est active dans les routeurs, les commutateurs et les stations de base pour une transmission de données ininterrompue et une faible latence de signal.

Distribution de puissance - Les réseaux et les sous-stations des services publics utilisent des régulateurs pour maintenir la stabilité de tension au milieu des demandes de charge changeantes, améliorant la fiabilité et la qualité de l'énergie.

Considérations lors du choix d'un régulateur de tension

Considération	Description
Tension d'entrée et de sortie	Assurer la plage de tension du régulateur répond à vos besoins en circuit.
Capacité de courant de sortie	Choisissez un régulateur qui rencontre ou dépasse Les besoins actuels de votre charge.
Efficacité	Optez pour la commutation des types dans conceptions à l'énergie ou à la batterie.
Performance de bruit	Utilisez des types linéaires pour le faible bruit des environnements comme les systèmes audio ou RF.
Gestion thermique	Planifiez des dissipateurs de chaleur ou du flux d'air si vous utilisez régulateurs de haute puissance ou linéaire.

Dépannage des problèmes de régulateur de tension

Si votre circuit montre des signes d'instabilité ou de sortie incorrecte, suivez cette liste de contrôle pour diagnostiquer les problèmes de régulateur commun:

• Vérifiez la tension d'entrée et de sortie: Utilisez un multimètre pour confirmer que la tension d'entrée se situe dans la plage recommandée.Mesurez la sortie pour s'assurer qu'elle correspond à la valeur spécifiée.

• Inspectez la surchauffe: Ressentir une chaleur excessive ou rechercher la décoloration.Si une surchauffe est évidente, améliorez la gestion thermique ou réduisez la charge.

• Examiner la charge: Retirez la tension de charge et de mesure de chargement sans charge.Si la sortie revient à la normale, la charge peut dépasser la capacité du régulateur.

• Vérifiez la condition du condensateur: Le vieillissement ou les condensateurs incorrects peuvent provoquer une instabilité.Comparez les valeurs et le placement aux recommandations des fiches techniques.Remplacez les condensateurs endommagés au besoin.

• Recherchez des shorts ou des connexions ouvertes: Vérifiez les shorts entre la sortie et le sol.Inspectez également les traces de PCB et les joints de soudure pour les dommages ou la mauvaise connectivité.

• Examiner les fonctionnalités de protection: Certains régulateurs incluent l'arrêt thermique et la limitation du courant.Si le régulateur se déroule et éteint, il peut activer sa protection intégrée.

• Utilisez un oscilloscope: Pour changer les régulateurs, le bruit et l'ondulation peuvent ne pas être évidents sur un multimètre.Utilisez un oscilloscope pour évaluer l'intégrité de la forme d'onde, la tension d'ondulation et le comportement EMI.

Pour les avantages et les inconvénients des régulateurs de tension

Inconvénients

• Tension de sortie stable: Les régulateurs de tension maintiennent une tension de sortie cohérente indépendamment des modifications de la tension d'entrée ou des variations du courant de charge.Cela garantit un bon fonctionnement des circuits électroniques et empêche les problèmes de performances causés par les fluctuations de puissance.

• Protéger les appareils sensibles: Ils protègent les composants des pics de tension, des surtensions ou des trempettes qui pourraient autrement endommager les circuits intégrés, les microcontrôleurs ou d'autres pièces délicates.Ceci est particulièrement important dans les appareils qui reposent sur des niveaux de tension précis.

• différents types pour différents besoins: Les régulateurs linéaires sont simples et idéaux pour les environnements à faible bruit, tandis que les régulateurs de commutation sont plus efficaces et meilleurs pour les applications de haute puissance ou de batterie.Cette flexibilité permet aux ingénieurs de choisir le meilleur type pour leurs besoins spécifiques.

• Sortie à faible bruit (régulateurs linéaires): Les régulateurs linéaires produisent une sortie CC lisse et sans ondulation, ce qui les rend idéales pour les applications audio, capteur et analogiques où le bruit électrique doit être minimisé.

• Haute efficacité (régulateurs de commutation): La commutation des régulateurs convertit la puissance plus efficacement en allumant et en éteint rapidement, en utilisant des composants de stockage d'énergie comme les inductances et les condensateurs.Cela réduit la perte de puissance et la production de chaleur, qui est idéale pour les conceptions compactes ou sensibles à l'énergie.

Inconvénients

• Génération de chaleur (type linéaire): Les régulateurs linéaires fonctionnent en dissipant l'excès de tension sous forme de chaleur.Lorsque la tension d'entrée est significativement plus élevée que la sortie, la perte d'énergie augmente, nécessitant des dissipateurs de chaleur ou des mécanismes de refroidissement pour éviter la surchauffe.

• Faible efficacité (linéaire): Ils sont inefficaces dans des scénarios avec de grandes différences de tension car l'énergie inutilisée est gaspillée comme chaleur, ce qui les rend inadaptés aux applications de haute puissance ou aux systèmes à batterie où la conservation de l'énergie est grave.

• Interférence électromagnétique (type de commutation): Les régulateurs de commutation génèrent des signaux à haute fréquence qui peuvent introduire le bruit et l'interférence électromagnétique (EMI), affectant potentiellement les circuits sensibles à proximité.Un filtrage et un blindage supplémentaires sont souvent nécessaires.

• Conception plus complexe (type de commutation): La conception avec les régulateurs de commutation implique une disposition minutieuse, une sélection de composants et un contrôle EMI.Cela ajoute de la complexité à la conception des PCB et peut augmenter le temps de développement et le coût.

Conclusions

Les régulateurs de tension sont l'épine dorsale de performances électroniques stables et efficaces.Que vous travailliez avec des circuits analogiques simples ou des systèmes numériques complexes, en sélectionnant le régulateur du bon - que ce soit linéaire ou commutation - peut faire une différence significative dans l'efficacité énergétique, la gestion thermique et les performances du bruit.De l'électronique automobile aux systèmes de contrôle industriel, leur rôle dans la protection des composants et la garantie de production cohérente est nécessaire.En comprenant comment ils fonctionnent, où les appliquer et comment résoudre les problèmes, vous pouvez construire des circuits non seulement fonctionnels mais aussi résilients et durables.

Questions fréquemment posées [FAQ]

1. Comment savoir si mon régulateur de tension échoue?

Les signes courants incluent la tension de sortie fluctuante, la chaleur excessive ou les dispositifs connectés.Utilisez un multimètre pour vérifier les valeurs d'entrée / sortie correctes et inspecter la surchauffe, les composants endommagés ou les problèmes de condensateur.

2. Un régulateur de tension peut-il augmenter la tension?

Oui, un régulateur de commutation Boost (Step-Up) augmente la tension d'entrée à un niveau de sortie plus élevé.Il est idéal pour les applications où la source d'alimentation est inférieure à la tension de fonctionnement requise.

3. Quelle est la différence entre un régulateur de tension et une alimentation?

Une alimentation convertit CA en CC et peut inclure la régulation, tandis qu'un régulateur de tension maintient spécifiquement une sortie de tension stable, même avec des modifications de charge ou de tension d'entrée.

4. Les régulateurs de tension travaillent-ils avec AC ou DC?

La plupart des régulateurs de tension sont conçus pour les applications CC.Cependant, des régulateurs spécialisés comme les régulateurs de tension automatique (AVR) peuvent stabiliser la tension AC, souvent utilisé dans les générateurs ou les systèmes d'alimentation du secteur.

5. Pourquoi les condensateurs externes sont-ils nécessaires aux régulateurs de tension?

Les condensateurs stabilisent la tension en filtrant le bruit et les changements de courant tampon.Ils empêchent les oscillations et assurent la sortie en douceur, particulièrement importante dans la commutation des régulateurs avec des réponses transitoires rapides.
