Le circuit de serrage des diodes: un circuit de mise en forme d'ondes simple mais efficace

Imaginez la simplicité de quelques composants de base - les diodes, les condensateurs et les résistances - travaillant ensemble pour façonner et déplacer des signaux électriques avec précision.C'est l'éclat du circuit de serrage des diodes, un outil fondamental mais puissant en électronique.De l'ajustement des niveaux de tension à l'assurance de la compatibilité entre les systèmes, les circuits de serrage jouent un rôle crucial dans le traitement du signal moderne.Qu'il s'agisse de régler une forme d'onde pour un capteur ou de préparer un signal d'amplification, ces circuits montrent comment même les conceptions les plus simples peuvent résoudre des problèmes complexes.Dans cet article, nous explorerons les principes de travail, les variations et les applications des circuits de serrage des diodes, montrant pourquoi ils restent indispensables dans la conception électronique.

Catalogue

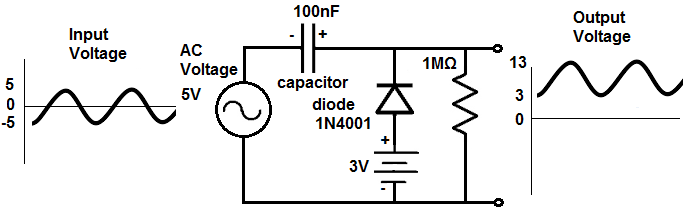

Figure 1. Le circuit de serrage des diodes

Fonctionnement de la diode: compréhension du biais vers l'avant et inversé

Une diode semi-conductrice est un simple dispositif à deux terminal qui contrôle le flux de courant dans une direction.Construit à partir d'une jonction P-N, généralement en utilisant du silicium, il se compose d'une anode (terminal positif) et d'une cathode (terminal négatif).Son objectif principal est de réguler la direction du courant dans les circuits électroniques.

Figure 2. Symbole de diode

Lorsqu'une diode est dans un biais avant, l'anode est connectée à la borne positive d'une source de tension et la cathode est connectée à la borne négative.Cet alignement réduit la barrière potentielle à la jonction P-N.Une fois que la tension à travers la diode dépasse sa tension de seuil (environ 0,7 V pour les diodes de silicium), la jonction devient conductrice.Dans cet état, le courant circule de l'anode vers la cathode et la diode fonctionne comme un commutateur en circuit fermé.Ce flux unidirectionnel de courant est le comportement clé d'une diode en mode biais avant.

En biais inverse, l'anode est connectée à la borne négative et la cathode est connectée à la borne positive de la source de tension.Cette configuration augmente la barrière potentielle à la jonction P-N, empêchant efficacement le flux de courant.Dans cet état, la diode agit comme un commutateur en circuit ouvert, bloquant tout courant significatif.Un petit courant de fuite peut s'écouler en raison des porteurs de charge minoritaires, mais cela est négligeable dans la plupart des diodes standard.

Classification des circuits de serrage des diodes

Un circuit de serrage de diodes est un circuit de déplacement de niveau de tension qui modifie la tension de sortie en ajoutant ou en soustrayant une tension CC au signal d'entrée.Ce réglage est réalisé à l'aide d'une diode, d'un condensateur et d'une résistance.Le fonctionnement du circuit peut être résumé comme suit:

- Pendant un demi-cycle du signal d'entrée, le condensateur stocke une tension CC.Dans cette phase, la diode mène le courant et se comporte comme un court-circuit.

- Pendant le demi-cycle opposé, la tension stockée dans le condensateur est ajoutée au signal d'entrée et délivrée à la sortie.Dans cette phase, la diode est biaisée et agit comme un circuit ouvert.

Pour que le circuit de serrage fonctionne efficacement, la résistance (R) et le condensateur (C) sont sélectionnés de telle sorte que la constante de temps RC soit beaucoup plus grande que la période de temps de la forme d'onde d'entrée.Cela garantit que la tension stockée dans le condensateur ne baisse pas de manière significative lorsqu'elle se combine avec le signal d'entrée.

Types de circuits de serrage des diodes

Les circuits de serrage de diodes sont disponibles dans plusieurs configurations, chacune adaptée à des applications spécifiques.Les principaux types comprennent:

• Le Clamper positif

• Le Clamper négatif

• Le Clamper positif avec des tensions de polarisation positives ou négatives

• Le Clamper négatif avec des tensions de polarisation positives ou négatives

Plongeons dans chaque type pour acquérir une compréhension claire de leurs fonctionnalités distinctes.

Le Clamper positif

Figure 3. Circuit de cliquetis positif

Le Clamper positif est un circuit qui déplace le niveau CC d'une forme d'onde d'entrée vers le haut par une valeur positive tout en préservant la forme de la forme d'onde.Cette fonctionnalité est cruciale dans les applications de conditionnement du signal où des niveaux de tension d'ajustement sont nécessaires.

Pendant le demi-cycle négatif de la forme d'onde d'entrée, la diode (d) est biaisée en avant car l'anode est connectée à une tension positive et la cathode est connectée à une tension négative.Dans cet état, la diode effectue un courant et agit comme un court-circuit, permettant au condensateur (C) de se charger de la tension d'entrée de crête (VM) comme le montre la borne de sortie (VO).La plaque de condensateur connectée à la tension d'entrée (VI) est chargée négativement, tandis que la plaque opposée est chargée positivement.

Dans le demi-cycle positif, la diode devient polarisée et fonctionne comme un circuit ouvert, bloquant le flux de courant.Le condensateur chargé conserve sa tension (VC) et l'ajoute à la tension d'entrée (VI) à la borne de sortie (VO).Par conséquent, la tension de sortie est égale à la somme de la tension d'entrée et de la tension stockée du condensateur.Ce processus déplace efficacement le niveau CC de la forme d'onde d'entrée vers le haut par la valeur de la charge du condensateur (VM).

Le Clamper négatif

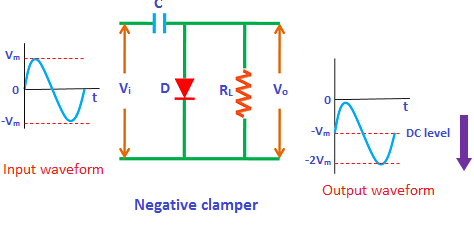

Figure 4. Circuit de cliquetis négatif

Le Clamper négatif est un circuit qui déplace le niveau CC d'une forme d'onde d'entrée vers le bas d'une valeur négative.Cela permet à la ligne de base de la forme d'onde de se déplacer en dessous du niveau de référence d'origine tout en maintenant la forme de la forme d'onde, ce qui le rend essentiel au traitement du signal et à la compatibilité avec les étapes ultérieures dans les systèmes électroniques.

Pendant le demi-cycle positif de la forme d'onde d'entrée, la diode (d) devient biaisée en avant parce que l'anode est à un potentiel positif et la cathode est à un potentiel négatif.Dans cet état, la diode mène le courant et agit comme un court-circuit, permettant au condensateur (C) de charger.Du point de vue du terminal de sortie (VO), le condensateur charge à une tension de -vm.La plaque de condensateur connectée à la tension d'entrée (VI) acquiert une charge positive, tandis que l'autre plaque est chargée négativement.

Dans le demi-cycle négatif, la diode devient polarisée inverse et agit comme un circuit ouvert, bloquant le flux de courant.Le condensateur chargé conserve sa tension (VC) et le combine avec la tension d'entrée (VI) à la borne de sortie.En conséquence, la tension de sortie (VO) est égale à la somme de la tension d'entrée et de la tension stockée du condensateur, décalant efficacement le niveau CC de la forme d'onde vers le bas par VM.

Le Clamper positif avec des tensions de biais positives ou négatives

Le circuit de clamper positif est amélioré en ajoutant une source de tension CC pour ajuster le biais de tension par une valeur spécifique.Cette tension de biais peut être positive ou négative, offrant un contrôle précis sur le niveau CC de la forme d'onde de sortie.

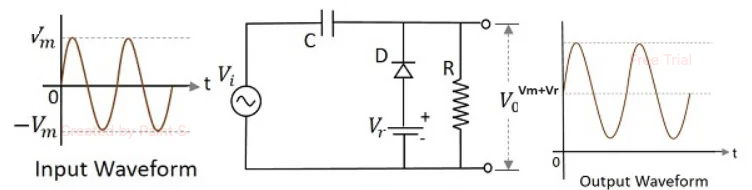

Figure 5. Clamper de tension positive avec une tension de biais positive

Comme vous pouvez le voir dans l'image, le clignotant positif avec une tension de biais positive fonctionne de manière similaire au clignotement positif de base mais avec une différence clé.Au cours du demi-cycle négatif, le condensateur charge une tension égale à VM + VR, où la VM est la tension d'entrée de crête, et la VR est la tension de biais positive introduite par la source CC.Cette tension supplémentaire déplace le niveau CC de la forme d'onde d'entrée de 0 à VM + VR, créant un ajustement vers le haut plus grand dans la forme d'onde de sortie par rapport à la configuration standard.

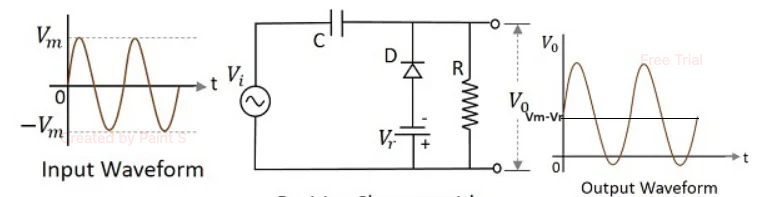

Figure 6. Clamper positif avec tension de biais négative

Dans le Clamper positif avec une tension de polarisation négative, le circuit suit également le principe de base mais introduit une source de tension CC négative en série avec la diode.Au cours du demi-cycle négatif, le condensateur charge une tension de VM - VR, où VR est la tension de biais négative.Il en résulte un décalage vers le haut plus petit, déplaçant le niveau CC de la forme d'onde de sortie de 0 à VM - VR, permettant une réduction contrôlée du réglage du niveau.

En incorporant des tensions de polarisation positives ou négatives, ce circuit de serrage étend la fonctionnalité du clamper positif standard.Il offre une plus grande flexibilité et précision dans l'ajustement du niveau CC de la forme d'onde de sortie, ce qui le rend essentiel pour les applications nécessitant des modifications de niveau de tension personnalisées.

Le Clamper négatif avec des tensions de biais positives ou négatives

Le circuit de clamper négatif est amélioré en introduisant une source de tension CC pour ajuster le biais de tension.Cette tension de biais, qui peut être positive ou négative, fournit un plus grand contrôle sur le niveau CC de la forme d'onde de sortie.Vous trouverez ci-dessous les deux configurations de ce circuit:

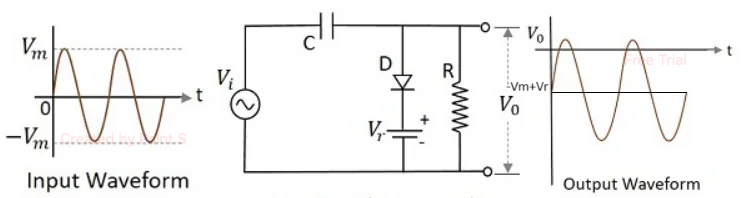

Figure 7. Clamper négatif avec une tension de biais positive

L'image ci-dessus montre le Clamper négatif avec une tension de biais positive.Le circuit fonctionne de manière similaire au Clamper négatif de base, avec une différence notable pendant le demi-cycle positif du signal d'entrée.Au cours de cette phase, le condensateur charge une tension de -vm + VR, où:

• La machine virtuelle est la tension d'entrée de crête.

• VR est la tension de polarisation positive de la source CC.

Ce biais positif réduit le décalage vers le bas du niveau CC, déplaçant la ligne de base de la forme d'onde en -vm + VR.Le résultat est un ajustement à la baisse contrôlé de la ligne de base de la forme d'onde de sortie.

Figure 8. Clamper de tension négative avec une tension de biais négative

Dans le Clamper négatif avec une tension de polarisation négative, une source de tension CC négative est ajoutée en série avec la diode.Au cours du demi-cycle positif, le condensateur charge une tension de -vm - VR, où VR représente la tension de biais négative.Il en résulte un décalage vers le bas plus élevé, déplaçant la ligne de base de la forme d'onde à -vm - VR.Cette configuration permet un réglage de niveau plus profond dans la forme d'onde de sortie.

En incorporant des tensions de polarisation positives ou négatives, le Clamper négatif devient un circuit très polyvalent.Il permet un contrôle précis sur le niveau CC de la forme d'onde de sortie, ce qui en fait un outil précieux pour les applications nécessitant des ajustements de tension affinés et un conditionnement du signal.

Conclusion

Les circuits de serrage des diodes montrent à quel point les pièces simples comme les diodes, les condensateurs et les résistances peuvent faire des choses incroyables en électronique.Ils ajustent les niveaux de tension et les signaux de forme, ce qui les rend essentiels à de nombreuses applications.Qu'il s'agisse d'un affranchissement positif ou négatif ou avec des tensions de biais ajoutées, ces circuits sont flexibles et faciles à utiliser.Ils prouvent que même les composants de base peuvent résoudre des problèmes complexes, vous aidant à créer des conceptions fiables et efficaces.

Questions fréquemment posées [FAQ]

1. Pourquoi un circuit de serrage de diodes est-il appelé circuit de forme d'onde?

Cela s'appelle un circuit de forme d'onde car il ajuste les niveaux de tension des formes d'onde, garantissant qu'ils s'adaptent aux exigences spécifiques sans déformer le signal.

2. Quelles sont les principales applications des circuits de serrage des diodes?

Ces circuits sont utilisés dans le conditionnement du signal, la génération de formes d'onde et la modification des niveaux de tension pour la compatibilité avec les systèmes électroniques.

3. Quelle est la signification de la constante de temps RC dans un circuit de serrage?

La constante de temps RC garantit que le condensateur conserve sa charge suffisamment longtemps pour ajouter efficacement la tension CC au signal d'entrée.

4. En quoi un affranchissement positif diffère-t-il d'un affranchissement négatif?

Un affranchissement positif déplace la forme d'onde vers le haut, augmentant le niveau de courant continu, tandis qu'un clignotant négatif déplace la forme d'onde vers le bas, diminuant le niveau CC.

5. Quel est le rôle de la tension de biais dans les circuits de serrage avancés?

La tension de biais permet un contrôle précis sur le décalage de niveau CC, permettant des ajustements affinés à la forme d'onde de sortie.
