Maîtriser les diagnostics de l'ECU à l'aide d'un multimètre

Le test d'une unité de contrôle du moteur (ECU) peut sembler compliqué, mais avec un multimètre et quelques outils de base, c'est plus simple que vous ne le pensez.Dans ce guide, nous vous montrerons exactement comment tester votre ECU étape par étape, tout en partageant des conseils utiles pour rendre le processus plus facile et plus efficace.Que vous trouviez un problème ou simplement curieux de savoir comment fonctionne votre véhicule, ce guide vous a couvert.Commençons!

Catalogue

Figure 1. Test de l'ECU à l'aide d'un multimètre

Expliquer l'unité de commande du moteur (ECU)

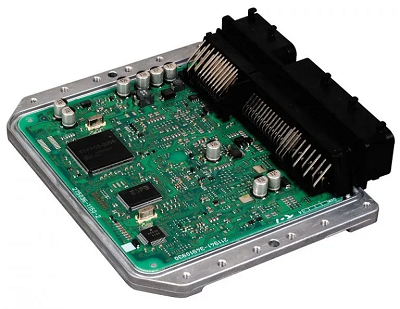

Figure 2. Unité de commande du moteur

L'unité de contrôle du moteur (ECU) est au cœur du système de gestion du moteur d'un véhicule.Il intègre les entrées du capteur, traite les données et contrôle les composants essentiels tels que les injecteurs de carburant et les systèmes d'allumage.Agissant comme un centre de contrôle dynamique, l'ECU assure une synchronisation précise des fonctions du moteur pour fournir des performances fiables, une efficacité optimale et des émissions minimales.À l'intérieur de l'ECU, les microprocesseurs fonctionnent en tandem avec du matériel comme des substrats en céramique, des circuits imprimés avancés et des raccords électroniques.À la base, une puce de microcontrôleur contenant un logiciel personnalisable qui peut être mise à jour pour relever les défis opérationnels ou améliorer les fonctionnalités.

Les ECU modernes se répartissent dans deux catégories principales:

- ECUS numérique Utilisez des microprocesseurs pour des ajustements précis et en temps réel, en excellant dans les véhicules nécessitant un traitement des données complexe pour les fonctionnalités avancées.

- ECUS analogique Comptez sur des composants plus simples comme les résistances et les condensateurs, offrant des performances fiables pour les tâches de gestion des moteurs de base.

Pour déterminer le type d'ECU de votre véhicule ou vérifier sa santé, consultez le manuel de service ou le fabricant.Les diagnostics commencent souvent par vérifier l'alimentation avec un multimètre.Connectez le plomb rouge à la borne électrique et le fil noir à un point de terre.Un ECU fonctionnel nécessite généralement une tension entre 12 et 16 volts.

Comment fonctionnent les ECU?

L'unité de contrôle du moteur (ECU) sert de centre central des systèmes de gestion des moteurs modernes, orchestrant une variété de fonctions pour assurer un fonctionnement efficace des véhicules.Son objectif principal est de calculer le mélange d'air optimal et le calage d'allumage en traitant les contributions en temps réel d'un réseau de capteurs stratégiquement positionnés dans tout le véhicule.En régulant les injecteurs de carburant et le système d'allumage, l'ECU assure des performances cohérentes du moteur dans des conditions de conduite variables.

Au cœur de la fonctionnalité de l'ECU se trouve sa capacité à surveiller et à interpréter en continu les données des capteurs, ce qui lui permet de faire des ajustements précis en temps réel.Les données qu'il traite inclut des paramètres critiques tels que:

• vitesse du moteur (tr / min): En suivant les révolutions par minute du moteur, l'ECU détermine le calendrier et le volume de l'injection de carburant, garantissant que la livraison de puissance correspond aux demandes opérationnelles du moteur.

• Position de l'accélérateur: Les jauges ECU à quelle distance la pédale d'accélérateur est pressée, fournissant une mesure directe de la charge du moteur.Ces informations sont essentielles pour optimiser la livraison de carburant et gérer la réactivité de l'accélération.

• Pression absolue de multiples (carte): La pression de l'air dans le collecteur d'admission est surveillée pour ajuster dynamiquement le rapport de carburant d'air, en particulier sous différentes altitudes ou charges.Cela garantit une combustion cohérente et évite le coup du moteur.

• Température de l'air d'admission: La température de l'air entrant affecte sa densité.L'ECU utilise ces données pour affiner l'injection de carburant pour améliorer l'efficacité de la combustion et la puissance de sortie.

• Signaux du capteur d'oxygène: Posités dans le système d'échappement, les capteurs d'oxygène surveillent le mélange de combustible à air post-combustion.L'ECU repose sur cette rétroaction pour maintenir un équilibre entre les performances et le contrôle des émissions, garantissant le respect des normes environnementales.

• Signaux de capteur de frappe: Des événements de combustion anormaux, tels que le coup ou le ping, sont détectés par ces capteurs.L'ECU ajuste le calendrier d'allumage pour atténuer ces problèmes et empêcher les dommages potentiels du moteur.

En synthétisant ces données de capteur, l'ECU calcule la quantité précise de carburant et le timing exact pour l'allumage de Spark pour obtenir une combustion optimale.Ces ajustements finement réglés maximisent l'efficacité du moteur, offrent une puissance cohérente et minimisent les émissions nocives.

Qu'est-ce que le multimètre?

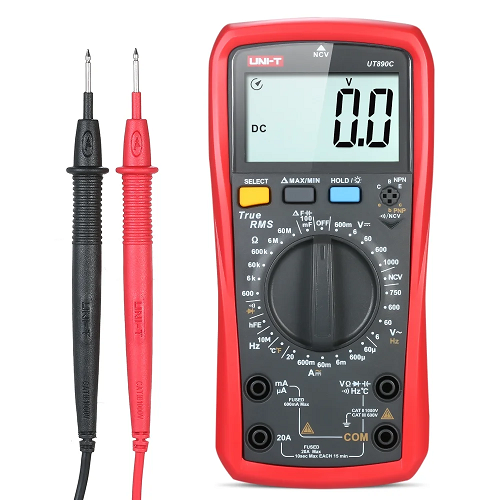

Figure 3. Multimètre

Un multimètre est un outil de diagnostic utilisé pour mesurer les propriétés électriques clés, y compris la tension, le courant et la résistance.Sa polyvalence en fait une pierre angulaire des diagnostics électriques et électroniques, en particulier pour les systèmes complexes tels que les unités de contrôle du moteur (ECU).En offrant des mesures précises, un multimètre vous permet d'évaluer efficacement la fonctionnalité et la santé des circuits et des composants.La conception d'un multimètre intègre trois composants intégraux qui fonctionnent en harmonie pour fournir des lectures précises:

• Le compteur: Ce composant sert d'interface d'affichage, présentant les valeurs mesurées dans un format que vous pouvez interpréter facilement.Les compteurs numériques modernes présentent des lectures numériques précises, tandis que les compteurs analogiques affichent les résultats à travers une aiguille en mouvement sur une échelle calibrée.

• Les sondes: Ce sont les connecteurs physiques entre le multimètre et le circuit ou le composant testé.Typiquement codé en couleur comme rouge (positif) et noir (négatif), les sondes garantissent une interface sécurisée et précise pour la mesure.

• Le cadran: Positionné au centre du multimètre, le cadran vous permet de sélectionner le mode de mesure et la plage de mesure appropriés.Cette fonctionnalité est essentielle pour adapter la fonctionnalité du multimètre à la propriété électrique spécifique évaluée, garantissant des résultats précis.

Les multimètres sont largement classés en deux types, chacun adapté à différentes applications:

- Multimers analogiques: caractérisés par leur simplicité, ces appareils utilisent une aiguille pour afficher les lectures.Ils sont particulièrement efficaces pour observer les signaux fluctuants en temps réel, ce qui les rend précieux pour certaines tâches de diagnostic bien qu'elles soient moins précises que leurs homologues numériques.

- Multimers numériques (DMMS): L'offre d'interfaces numériques de précision et de convivialité, les multimètres numériques sont le choix préféré pour la plupart des diagnostics modernes.Les modèles avancés incluent souvent des fonctionnalités telles que les options de réglage automatique, de maintien de données et de connectivité pour une convivialité améliorée.

Comment tester un ECU avec un multimètre: guide détaillé

Le test d'une unité de contrôle du moteur (ECU) avec un multimètre est une méthode fiable et efficace pour évaluer sa fonctionnalité et identifier les défauts potentiels.En se concentrant sur les aspects critiques de l'ECU - alimentation en puissance, connexion au sol et signaux d'entrée / sortie - vous pouvez diagnostiquer des problèmes qui peuvent affecter les performances de votre véhicule.Ce guide fournit une explication détaillée et étape par étape pour vous aider à effectuer des diagnostics précis avec un multimètre.

Un ECU fonctionnant correctement s'appuie sur trois composants essentiels, chacun jouant un rôle critique dans son opération:

- L'alimentation garantit que l'ECU reçoit la tension correcte requise pour le fonctionnement transparent.

- La connexion au sol agit comme un point de référence pour le flux de courant, essentiel pour maintenir la stabilité du circuit.

- Les signaux d'entrée / sortie permettent à l'ECU de communiquer avec les capteurs et les actionneurs dans tout le véhicule, permettant des ajustements en temps réel aux paramètres du moteur.

Le test de ces éléments consiste à mesurer la tension, la continuité et la résistance avec un multimètre.Chaque test fournit des informations précieuses sur l'état de l'ECU et sa connexion au système électrique du véhicule.

Guide étape par étape pour tester votre ECU

Effectuer un test sur votre ECU nécessite une préparation minutieuse et une exécution systématique.Suivez ces étapes pour assurer la précision et la sécurité:

Préparer le véhicule: Commencez par éteindre le moteur et retirer la clé d'allumage.Cela empêche tout risque de dommages électriques ou d'interférence lors des tests.

Localisez l'ECU: Identifiez la position de l'ECU dans le véhicule.Il est généralement situé près du moteur et est connecté à la batterie via un ou deux harnais.

Configurez le multimètre: Fixez la sonde noire du multimètre à la borne négative de la batterie et la sonde rouge à la borne positive.Configurez le multimètre vers le paramètre de tension CC, car il s'agit de la norme pour les diagnostics automobiles.

Démarrez le moteur: Allumez le contact et laissez le moteur courir pendant quelques minutes.Cela garantit que l'ECU fonctionne activement et fournit des lectures stables pour les tests.

Mesurer la tension: Utilisez le multimètre pour mesurer la tension de l'ECU.Une lecture entre 12 et 16 volts indique une alimentation électrique saine.Les écarts en dehors de cette gamme suggèrent un problème potentiel avec l'ECU ou le système électrique.

Interpréter les résultats: Si la lecture de tension tombe en dessous de 12 volts ou dépasse 16 volts, l'ECU peut ne pas recevoir de puissance adéquate ou pourrait mal fonctionner.Dans de tels cas, d'autres diagnostics ou remplacement peuvent être nécessaires.

Tester des composants spécifiques

Pour affiner votre processus de diagnostic, testez les composants individuels de l'ECU à l'aide des méthodes suivantes:

• Tester l'alimentation électrique: Configurez le mode de tension multimètre vers CC.Connectez le fil rouge à la borne d'entrée d'alimentation de l'ECU et le piste noire à un point de terre.Une lecture de tension appropriée confirme que l'ECU reçoit une puissance suffisante pour fonctionner efficacement.

• Tester la connexion au sol: Définissez le multimètre sur le mode de continuité.Placez une sonde sur le point de terre désigné du véhicule et l'autre sur une surface métallique près de l'ECU.Une lecture de continuité stable assure une connexion au sol sécurisée et fonctionnelle.

• Test des signaux d'entrée / sortie: Reportez-vous au schéma de câblage de l'ECU pour identifier les broches de signal pertinentes.Avec le multimètre défini pour mesurer la tension et la résistance, testez ces broches pour vérifier que les signaux d'entrée / sortie se trouvent dans les plages spécifiées.Des anomalies dans ces lectures peuvent indiquer des problèmes avec la communication de l'ECU avec les capteurs ou les actionneurs.

Problèmes courants indiquant les problèmes de l'ECU

Une unité de contrôle du moteur défaillant (ECU) peut gravement perturber les performances et l'efficacité de votre véhicule, conduisant à des réparations coûteuses si elles ne sont pas traitées rapidement.Reconnaître les symptômes d'un ECU défectueux dès le début est crucial pour atténuer les dommages et maintenir une fonctionnalité optimale du moteur.Voici quelques-uns des signes les plus répandus de défaillance de l'ECU.

Comportement inhabituel du moteur

Un ECU endommagé se manifeste souvent par un comportement erratique ou anormal, qui est parmi les indicateurs les plus notables d'un problème.Les symptômes peuvent inclure une réduction significative de la puissance du moteur, une accélération retardée ou lente, un décrochage fréquent pendant le fonctionnement ou un rafraîchissement cohérent des cylindres.Ces problèmes découlent de l'incapacité de l'ECU à traiter correctement les données du capteur ou à exécuter les commandes de contrôle appropriées vers des composants vitaux tels que les injecteurs de carburant et le système d'allumage.

Par exemple, si l'ECU ne maintient pas le bon mélange d'air, le moteur peut avoir du mal à offrir des performances en douceur.Ces perturbations peuvent compromettre la conduite et peuvent dégénérer si elles ne sont pas contrôlées.Si vous remarquez ces symptômes, il est essentiel de rechercher des services de diagnostic professionnel.

Le voyant du moteur est allumé

Le voyant du moteur de contrôle est un système d'alerte universel dans les véhicules modernes, et son éclairage signale souvent un dysfonctionnement dans le système de contrôle du moteur.Un ECU défectueux est une cause courante d'un voyant de moteur de contrôle persistant.Dans de tels cas, l'ECU a du mal à gérer efficacement les opérations du moteur, déclenchant la lumière comme un avertissement.

Bien que le voyant du moteur de contrôle puisse être causé par une gamme de problèmes sans rapport avec l'ECU, son éclairage persistant ne doit pas être ignoré.Les outils de diagnostic professionnel, tels qu'un scanner OBD-II, peuvent lire les codes d'erreur stockés dans l'ECU, fournissant un aperçu du problème sous-jacent.Si ces codes indiquent des erreurs liées à l'ECU, il est essentiel de les résoudre rapidement pour éviter d'autres complications.

Augmentation des émissions

Un ECU défectueux peut interférer avec la régulation précise du mélange de carburant à l'air et du processus de combustion, conduisant à des niveaux élevés d'émissions.Le rôle de l'ECU dans le maintien d'un équilibre optimal entre l'efficacité énergétique et la conformité environnementale est compromis, entraînant souvent des tests d'émissions ratés.

En plus des émissions plus élevées, vous pouvez observer une fumée accrue du tuyau d'échappement, souvent accompagnée d'une odeur distincte de carburant non brûlé.Cela se produit lorsque l'ECU ne peut pas contrôler avec précision le processus de combustion, conduisant à une combustion incomplète de carburant.Non seulement cela affecte l'environnement, mais il réduit également l'efficacité énergétique, ce qui augmente les coûts d'exploitation globaux.Il est essentiel de traiter ces symptômes pour respecter les normes d'émissions et préserver les performances du moteur.

Le meilleur type de multimètre pour tester l'ECU

Lors du diagnostic d'une unité de contrôle du moteur (ECU), la sélection du multimètre le plus approprié est essentielle pour obtenir des mesures précises et des résultats fiables.Un multimètre numérique (DMM) est considéré comme le choix optimal pour les diagnostics de l'ECU en raison de sa précision, de sa conception conviviale et de ses fonctionnalités avancées.Contrairement aux multimètres analogiques, qui reposent sur une aiguille mobile pour afficher les lectures, les modèles numériques présentent des valeurs numériques sur un affichage clair, garantissant une plus grande précision lors de la mesure de la tension, de la résistance et de la continuité.Ces paramètres sont essentiels pour évaluer la santé de l'ECU et identifier les défauts potentiels.De plus, l'adaptabilité des multimètres numériques les rend compatibles avec les exigences complexes des systèmes automobiles modernes.

Des modèles tels que le Multimètre automobile Fluke 88V Fournir des capacités de diagnostic avancées, y compris les mesures de régime Klein Tools MM400 Il suffit pour les tests de base.Prioriser la précision, la durabilité et les certifications de sécurité (par exemple, Cat III) lors de la sélection d'un multimètre.

Conclusion

Tester votre ECU avec un multimètre peut sembler intimidant au début, mais c'est une compétence que tout le monde peut apprendre avec les bons conseils et les bons outils.Comprendre le fonctionnement de l'unité de contrôle du moteur de votre véhicule et être en mesure d'identifier les problèmes potentiels peut vous faire gagner du temps, de l'argent et de la frustration inutile.Que vous diagnostiez un problème ou que vous vérifiiez simplement la tranquillité d'esprit, l'utilisation d'un multimètre est un moyen efficace de garantir que votre véhicule reste en forme.En suivant ce guide, vous êtes maintenant équipé pour prendre le contrôle des diagnostics de l'ECU et garder votre voiture en douceur.Ayez confiance et n'hésitez pas à partager vos expériences ou vos questions - chaque étape que vous prenez vous rapproche de la maîtrise de la santé de votre véhicule.

Questions fréquemment posées [FAQ]

1. Comment puis-je tester l'ECU?

Le test d'un ECU implique de simuler le système électrique de la voiture à l'aide d'outils comme un simulateur d'ECU ou un scanner de diagnostic pour surveiller les paramètres, lire les codes de défaut et évaluer les signaux de sortie, permettant un diagnostic efficace dans des conditions contrôlées.

2. Quels sont les risques de ne pas tester l'ECU avec un multimètre?

Ne pas utiliser un multimètre pour le diagnostic de l'ECU risque les défauts non détectés qui peuvent s'aggraver, provoquant des réparations ou des remplacements coûteux et pourraient annuler les garanties;La précision d'un multimètre dans la mesure de la tension, de la résistance et de la continuité en fait un outil essentiel pour des diagnostics efficaces.

3. Comment puis-je empêcher les défauts de l'ECU?

Pour éviter les défauts de l'ECU, maintenez les niveaux d'huile et de liquide de refroidissement appropriés, assurez-vous que les supports de moteur et les fluides de frein sont en bon état et testent régulièrement l'ECU avec un multimètre tout en inspectant les fusibles et le câblage pour détecter et résoudre les problèmes tôt.

4. Que se passe-t-il si un fusible de l'ECU est défectueux?

Un fusible ECU soufflé peut empêcher le moteur de démarrer ou provoquer un décrochage;Résoudre cela nécessite de déconnecter la batterie, de localiser le fusible endommagé dans la boîte de fusibles et de le remplacer par l'une des bonnes notes d'ampérage pour restaurer la fonctionnalité.

5. La déconnexion de la batterie réinitialise-t-elle l'ECU?

La déconnexion de la batterie peut réinitialiser l'ECU dans les voitures plus anciennes en nettoyant les codes d'erreur, mais les véhicules modernes conservent souvent les paramètres de l'ECU;Consultez le manuel du véhicule ou un professionnel pour obtenir des conseils sur la réinitialisation appropriée.
