Guide complet du modulateur HDMI: tout ce que vous devez savoir

À l'ère de la connectivité numérique, les modems HDMI sont devenus un choix important pour combler l'écart entre les appareils basés sur HDMI modernes et les systèmes RF hérités pour l'intégration transparente.Qu'il s'agisse de distribuer du contenu haute définition sur plusieurs écrans dans un environnement commercial ou d'améliorer la compatibilité des téléviseurs plus anciens, les modems HDMI fournissent une solution rentable.Ce guide complet explore tout ce que vous devez savoir sur les modems HDMI, de ce qu'ils font et comment ils fonctionnent à leurs avantages, leurs inconvénients et leurs applications pratiques.Que vous soyez un passionné de technologie, un intégrateur de système ou que vous cherchiez simplement à mettre à niveau votre configuration, ce guide vous donnera les informations dont vous avez besoin pour prendre une décision éclairée.

Catalogue

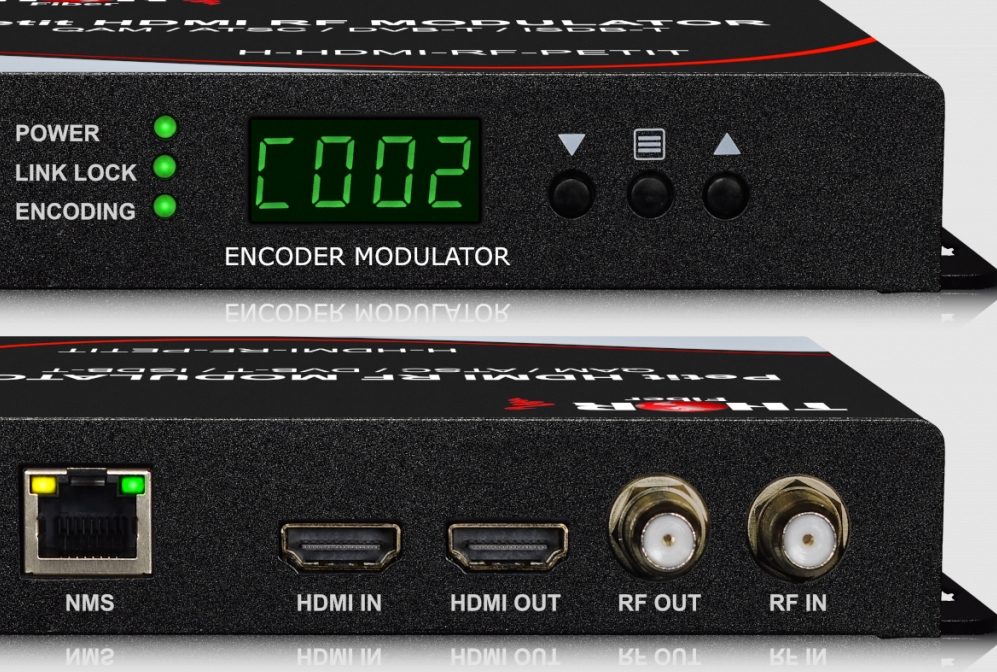

Qu'est-ce qu'un modulateur HDMI?

Un modulateur RF HDMI est un appareil qui convertit les signaux d'interface multimédia à haute définition (HDMI) en signaux radiofréquences (RF).Cette conversion permet aux appareils numériques modernes (comme les boîtes de streaming, les lecteurs Blu-ray et les consoles de jeu) de se connecter de manière transparente aux téléviseurs et systèmes plus anciens équipés d'une entrée RF.

En transmettant les signaux HDMI via des câbles coaxiaux, les modulateurs RF HDMI fournissent un moyen efficace de distribuer l'audio et la vidéo de haute qualité sans améliorations d'infrastructure approfondies.Dans les environnements où le remplacement des anciennes infrastructures par des connexions HDMI est coûteux, les modulateurs RF HDMI servent de solution efficace et polyvalente.

Caractéristiques principales des modulateurs HDMI

Compatibilité de la résolution: L'une des caractéristiques remarquables des modulateurs RF HDMI est leur capacité à prendre en charge diverses résolutions.De la définition standard (SD) à la haute définition complète (HD), certains modèles offrent même une prise en charge de la résolution 4K, s'adressant aux utilisateurs qui exigent une clarté et des détails d'image exceptionnels.Cette compatibilité élevée les rend adaptés aux téléviseurs plus anciens et aux systèmes d'affichage modernes.

Plusieurs canaux d'entrée / sortie: les modulateurs RF HDMI modernes comportent souvent des sorties de canaux RF réglables, prenant en charge plusieurs entrées HDMI et la possibilité de sortir plusieurs canaux RF.Cela permet aux utilisateurs d'attribuer des canaux spécifiques pour la transmission du signal, permettant à différents flux de contenu d'être distribués sur différents canaux.La possibilité de sélectionner les canaux assure une interférence minimale et une intégration optimale du système.

Amplification du signal: de nombreux modulateurs RF HDMI sont équipés d'amplificateurs intégrés pour améliorer la force du signal.Ce signal amplifié réduit la distorsion et assure une qualité cohérente, même sur des distances de câble étendues.Cette fonctionnalité est particulièrement bénéfique dans les configurations ou les environnements à grande échelle présentant un risque important de dégradation du signal.

Prise en charge du format audio: Pour compléter leurs capacités vidéo, les modulateurs RF HDMI prennent en charge divers formats audio, assurant une transmission audio synchronisée et de haute qualité.Qu'il s'agisse de manipulation stéréo ou de son surround avancé, ces appareils maintiennent l'intégrité du signal d'origine.

Gestion et configuration à distance: les modulateurs HDMI haut de gamme sont livrés avec des capacités de gestion à distance, permettant aux utilisateurs de configurer les paramètres de l'appareil et de surveiller les mesures de performances, telles que la force du signal et l'état du canal - via une interface Web ou un logiciel dédié.Cette fonctionnalité est particulièrement utile pour les grandes installations où la gestion sur place est difficile.

Comment fonctionnent les modulateurs HDMI

Pour distribuer du contenu audio et vidéo via des câbles coaxiaux, les modulateurs HDMI convertissent les signaux HDMI en signaux RF via les étapes suivantes:

Entrée HDMI: recevoir le signal

Le processus commence par une entrée HDMI.Un périphérique source (par exemple, un lecteur Blu-ray, une console de jeu ou un dispositif de streaming) envoie des données audio et vidéo numériques au modulateur via un câble HDMI à haut débit connecté au port d'entrée.

Traitement du signal: codage et préparation des données

Une fois le signal HDMI reçu, il subit deux étapes de clé dans le modulateur:

Codage

Le modulateur code le signal HDMI numérique dans un format de flux de transmission compatible avec la transmission RF.Ce processus d'encodage optimise les données pour assurer une perte de qualité et une compatibilité minimales avec les normes de transmission RF.Les modulateurs HDMI modernes prennent en charge les formats de codage MPEG-2 et H.264 H.264, H.264 étant plus efficace en compression et en rétention de qualité.

Modulation

Après encodage, le signal est modulé sur une fréquence de support RF spécifique.Cela implique de combiner le signal HDMI avec le porteur pour créer un signal qui peut voyager à travers des câbles coaxiaux traditionnels.Les protocoles de modulation courants incluent QAM (quadrature amplitude modulation) et ATSC (Advanced Television Systems Committee).

Sortie du signal RF: distribution du signal

Le signal RF modulé est ensuite sorti via le port coaxial du modulateur.Cette sortie RF est prête pour la distribution sur un réseau câblé coaxial.En attribuant le signal RF à une fréquence de canal spécifique, le modulateur garantit que les téléviseurs ou affichages connectés peuvent facilement se connecter au contenu diffusé.Pour recevoir le signal RF, le téléviseur doit être réglé sur le canal RF approprié spécifié par le modulateur.Ce processus simple permet aux utilisateurs d'afficher le contenu HD HDMI de manière transparente sur tout affichage compatible connecté au réseau coaxial.

Avantages et inconvénients des modulateurs HDMI

Avantages

Distribution efficace du signal

Les modulateurs HDMI peuvent distribuer du contenu HD sur une large zone en utilisant des câbles coaxiaux existants, ce qui les rend idéaux pour des configurations à grande échelle telles que les hôtels, les hôpitaux et les grands bâtiments.Ils permettent à plusieurs téléviseurs ou appareils de recevoir simultanément le même signal HDMI, éliminant le besoin de séparateurs HDMI supplémentaires ou de connexions HDMI étendues, simplifiant ainsi l'installation et la réduction de l'encombrement.

Rentable

Pour les scénarios où plusieurs écrans nécessitent le même contenu, l'utilisation de l'infrastructure coaxiale existante avec un modulateur HDMI est plus rentable que l'installation de nouveaux câbles HDMI.En réduisant le besoin d'équipements de distribution supplémentaires, les modulateurs HDMI réduisent le coût global des installations à grande échelle.

Transmission à longue distance fiable

Contrairement aux câbles HDMI standard, qui dégradent la qualité du signal sur de longues distances, les modulateurs HDMI peuvent transmettre des signaux sur des distances plus longues tout en maintenant l'intégrité du signal, garantissant une sortie de haute qualité sans distorsion notable.

Flexibilité de l'attribution des canaux

Les modulateurs HDMI permettent aux utilisateurs de sélectionner le canal RF utilisé pour la transmission du signal HDMI.Ces canaux peuvent être facilement ajustés pour correspondre aux exigences de fréquence des téléviseurs ou des récepteurs connectés.

Compatibilité en arrière

Les modulateurs HDMI prennent en charge les anciens appareils et les sources HDMI modernes, ce qui les rend utilisables avec des téléviseurs plus anciens qui manquent d'entrée HDMI mais ont une entrée RF coaxiale.

Désavantage

Perte de qualité potentielle

La compression du signal pendant le processus de conversion HDMI-RF peut entraîner une dégradation de la qualité.Ce problème est particulièrement visible dans les modulateurs de faible qualité.De plus, certains modulateurs peuvent ne pas prendre en charge la pleine résolution du signal HDMI d'origine, limitant la sortie à 1080p ou plus bas et affectant l'expérience de visualisation.

Installation et configuration complexes

La configuration des modulateurs HDMI peut être plus complexe que les connexions HDMI directes.L'interférence du signal RF peut également avoir un impact sur la qualité et la fiabilité de la transmission.La réalisation de l'attribution des canaux et la garantie de la qualité optimale du signal peuvent nécessiter une expertise technique.

Problèmes de latence

Les modulateurs HDMI peuvent introduire de légers retards de transmission dans des applications sensibles à la latence comme les jeux ou les diffusions en direct.Bien que petits, ces retards pourraient affecter l'expérience utilisateur dans de tels scénarios.

Coût initial élevé

Bien que rentables pour les installations à grande échelle, les modulateurs HDMI peuvent avoir un coût initial élevé, en particulier pour les modèles haut de gamme avec des fonctionnalités avancées.Les utilisateurs doivent évaluer soigneusement leurs besoins avant d'acheter.

Caractéristiques modernes limitées

Par rapport aux connexions HDMI directes, les modulateurs HDMI ne prennent pas en charge les fonctionnalités avancées HDMI telles que le canal de retour audio (ARC), le contrôle de l'électronique grand public (CEC) ou la plage dynamique élevée (HDR).

Améliorer les signaux HDMI et les problèmes de diagnostic

Amélioration de la qualité du signal HDMI

Pour maintenir la qualité optimale du signal HDMI, suivez ces recommandations:

Utilisez des câbles de haute qualité avec un blindage adéquat pour minimiser les interférences.

Utilisez des câbles plus courts lorsque cela est possible, car les câbles HDMI de plus de 25 pieds peuvent dégrader la qualité du signal.

Utilisez des câbles qui prennent en charge la résolution et les fonctionnalités requises (par exemple, HDMI 2.1 pour les écrans 4K ou 8K).

Réduisez les interférences en éloignant les câbles HDMI des lignes électriques ou des dispositifs émettant des interférences électromagnétiques.

Mettez à jour le micrologiciel de l'appareil pour assurer la compatibilité avec les connexions HDMI.

Diagnostic des problèmes HDMI

Les signes courants des problèmes HDMI comprennent:

Chargement d'écran: écrans noirs fréquents ou vidéo intermittente.

Distorsion des couleurs: couleurs incorrectes ou lavées.

Perte audio: son manquant ou déformé.

Aucune erreur de signal: l'affichage affiche "aucun signal" malgré sa connexion.

Pour dépanner:

Inspectez visuellement le câble pour des dommages visibles, tels que les bords effilochés ou les connecteurs pliés.

Testez le câble HDMI avec un téléviseur ou un moniteur différent.Si cela fonctionne, l'écran d'origine peut être défectueux.

Passez à un autre port HDMI si disponible.

Essayez d'utiliser un nouveau câble HDMI pour exclure les problèmes de câble.

Si toutes les étapes échouent, consultez un technicien professionnel pour aborder les défauts matériels potentiels.

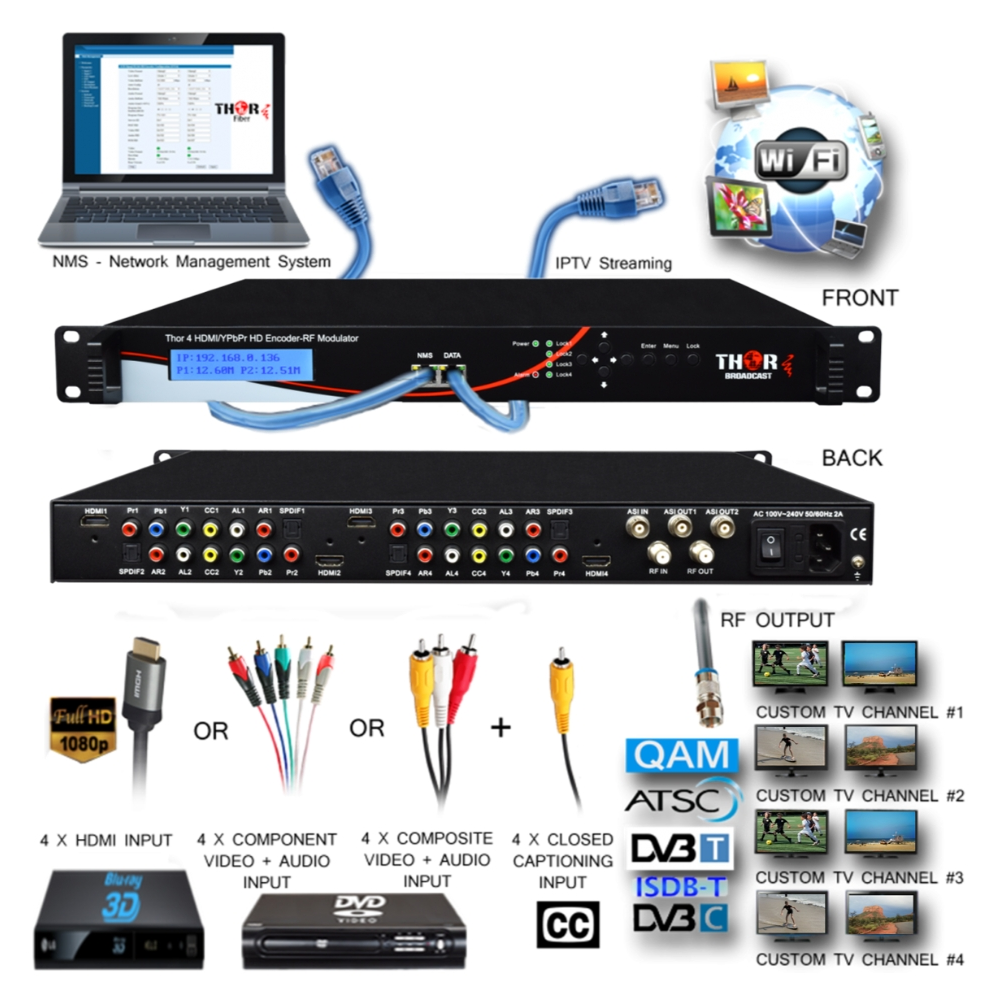

Applications des modulateurs HDMI

Systèmes de diffusion dans les espaces commerciaux

Les gestionnaires de sites peuvent utiliser des modulateurs HDMI pour distribuer du contenu vidéo d'une seule source (par exemple, des lecteurs Blu-ray ou des dispositifs de streaming) à plusieurs téléviseurs dans différentes pièces.Cette configuration offre un divertissement transparent sans connecter des câbles HDMI à chaque téléviseur.Tous les appareils peuvent être gérés de manière centralisée, créant une expérience utilisateur unifiée.

Signalisation numérique

Les magasins de détail, les aéroports et les stades comptent souvent sur des modulateurs HDMI pour transmettre le contenu de signalisation numérique à plusieurs écrans via des réseaux câblés coaxiaux.Cela garantit un contenu de signalisation cohérent sur tous les écrans et le contrôle centralisé.

Systèmes de surveillance de la sécurité

Les modulateurs HDMI permettent la distribution des flux vidéo des caméras de surveillance à plusieurs écrans.Cette méthode de surveillance centralisée est précieuse pour les équipes de sécurité, fournissant des informations en temps réel sur divers endroits.

Établissements d'enseignement

Les écoles et les universités utilisent des modulateurs HDMI pour distribuer des conférences en direct, des annonces et des vidéos éducatives dans les salles de classe et les espaces publics.Cela garantit une livraison de contenu cohérente dans tout le campus sans avoir besoin de configurations de streaming séparées dans chaque pièce.

Établissements de santé

Les hôpitaux et les cliniques utilisent souvent des modulateurs HDMI pour offrir des divertissements et un contenu d'information directement aux chambres des patients.À l'aide d'un serveur centralisé, les fournisseurs de soins de santé peuvent gérer et mettre à jour efficacement le contenu sur tous les écrans connectés.

Questions fréquemment posées [FAQ]

1. Qu'est-ce qu'un modulateur HDMI?

Un modulatrice HDMI est un appareil qui convertit les signaux HDMI en signaux RF, permettant de distribuer du contenu audio et vidéo haute définition à plusieurs téléviseurs ou écrans via un câble coaxial.

2. Quelle est l'utilisation principale d'un modulateur HDMI?

Les modulateurs HDMI sont couramment utilisés dans les systèmes de divertissement à domicile, les espaces commerciaux, les établissements d'enseignement et les établissements de santé pour transmettre du contenu vidéo à plusieurs écrans sans recâbler.

3. Comment connecter un modulateur HDMI à mon appareil?

Utilisez un câble HDMI pour connecter le périphérique source (par exemple, un lecteur Blu-ray) à l'entrée HDMI du modulateur.Connectez ensuite un câble coaxial à la sortie RF du modulateur pour l'intégrer dans votre réseau coaxial.
