Tout ce que vous devez savoir sur les moteurs monophasés

Les moteurs électriques ont transformé les industries et la vie quotidienne en convertissant efficacement l'énergie électrique en mouvement mécanique.Ils alimentent les appareils ménagers, les outils industriels et bien plus encore.Parmi ceux-ci, les moteurs AC se distinguent pour leur adaptabilité et leurs performances fiables, les moteurs monophasés étant particulièrement courants pour les applications de puissance modérées.Cet article offre un aperçu approfondi de la conception, de l'exploitation et des applications de moteurs monophasés pour vous aider à choisir le bon moteur pour leurs besoins.

Catalogue

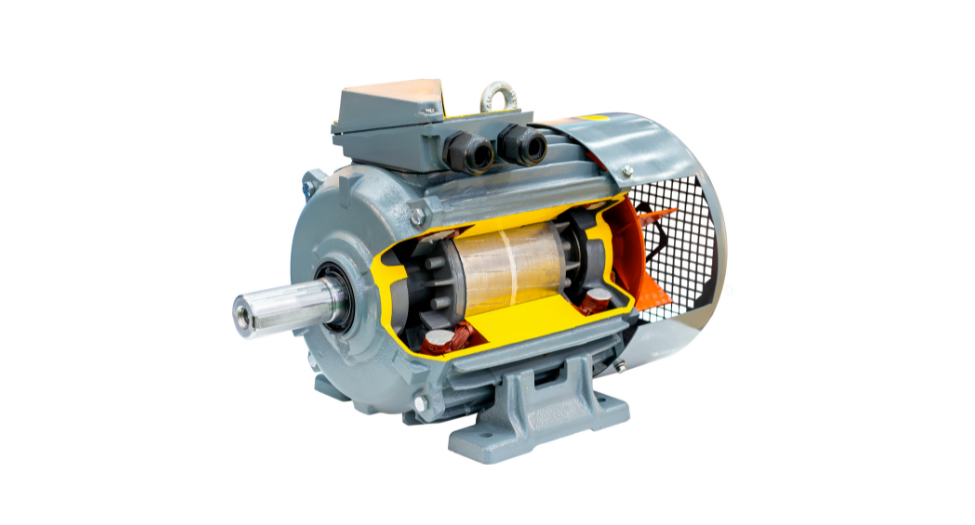

Figure 1. Moteur monophasé

Comprendre les moteurs monophasés

Les moteurs monophasés sont un type de moteur CA conçu pour convertir l'énergie électrique en rotation mécanique par des principes électromagnétiques.Bien qu'ils partagent des composants clés avec d'autres moteurs AC, tels que la cage d'écureuil et les conceptions de rotors de plaie, les moteurs monophasés sont plus simples, ce qui les rend idéaux pour des cas d'utilisation spécifiques.

La caractéristique déterminante des moteurs monophasées est leur dépendance à l'égard de la puissance CA monophasée.Cette catégorie comprend plusieurs types, les moteurs à induction étant les moteurs les plus courants et synchrones utilisés moins fréquemment.Ces moteurs se composent de deux composants principaux: le stator, qui génère un champ magnétique, et le rotor, qui interagit avec ce champ pour produire un mouvement.

Le stator d'un moteur monophasé contient un seul enroulement à travers lequel le courant alternatif circule, créant le champ magnétique nécessaire pour le fonctionnement.Le rotor, généralement plus simple de conception que ceux des moteurs triphasés, s'appuie sur ce champ pour générer un mouvement.Cependant, les moteurs monophasés n'ont pas le couple de départ naturel des moteurs triphasés, ce qui signifie qu'ils ne peuvent pas commencer à tourner seuls lorsqu'ils sont stationnaires.

Pour surmonter cette limitation, les moteurs monophasés utilisent des mécanismes de départ auxiliaires tels que des enroulements ou des condensateurs supplémentaires.Ces composants fournissent le couple initial pour mettre le rotor en mouvement.Une fois que le rotor atteint une vitesse suffisante, le moteur passe au fonctionnement standard, fonctionnant efficacement sans autre assistance.

Composants des moteurs monophasés

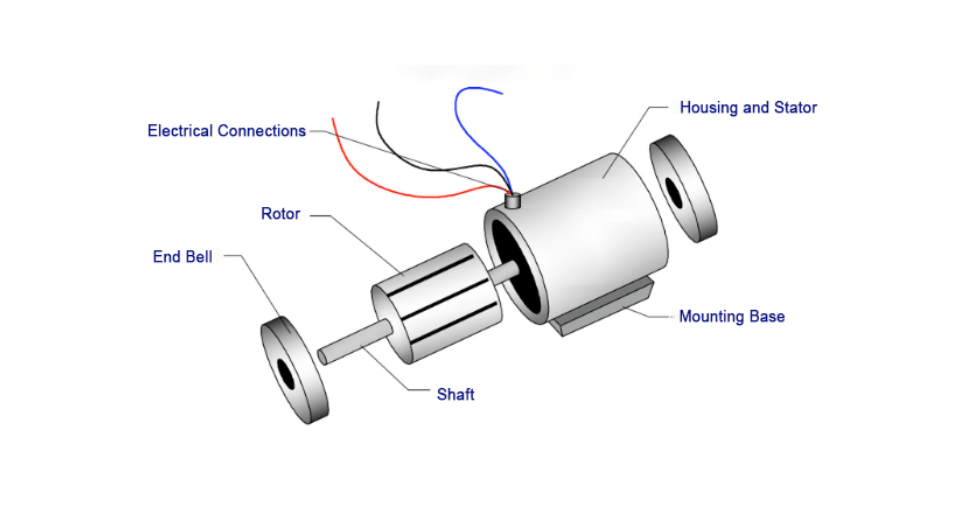

Figure 2. Composants des moteurs monophasés

Un moteur à induction monophasé comprend trois composants principaux: le stator, le rotor et les enroulements.Le stator, la partie stationnaire du moteur, se connecte à l'alimentation AC et abrite deux enroulements.L'enroulement principal gère le fonctionnement continu, tandis que l'enroulement auxiliaire, positionné perpendiculaire, facilite le démarrage.Un condensateur est généralement connecté en parallèle à l'enroulement auxiliaire pour fournir le décalage de phase requis pour la rotation initiale.

Ces moteurs éprouvent des pertes d'énergie communes aux systèmes AC, qui sont traités par une construction réfléchie.Les limites laminées dans le noyau du stator réduisent les pertes de courant de Foucault, tandis que les laminations en acier en silicium minimisent les pertes d'hystérésis, améliorant l'efficacité et la durabilité.

Le rotor, responsable du mouvement, est conçu de manière similaire à un rotor de cage d'écureuil.Sa forme cylindrique a des créneaux biaisés au lieu de parallèles, empêchant le verrouillage magnétique entre le stator et le rotor et assurer un fonctionnement lisse et silencieux.Les barres d'aluminium ou de cuivre agissent comme des conducteurs de rotor, court-circuités électriquement aux deux extrémités avec des anneaux d'extrémité fabriqués à partir du même matériau.

Les moteurs à induction monophasés omettent les anneaux de glissement et les commutateurs, simplifiant leur construction et réduisant l'entretien.Cette conception simple améliore la fiabilité et rend ces moteurs adaptés à un large éventail d'applications.

Modèle de circuit de moteur à induction monophasé

Le circuit équivalent d'un moteur à induction monophasé est dérivé de la théorie des champs tournante double, qui explique ses caractéristiques opérationnelles dans différentes conditions, telles que les états de stopage et de rotor bloqué.Cette représentation aide à analyser le comportement et les performances du moteur.

Figure 3. Diagramme de condition de rotor bloqué

Dans l'état du rotor bloqué, le rotor reste stationnaire et le moteur fonctionne comme un transformateur avec un enroulement secondaire court-circuit.L'enroulement du stator agit comme l'enroulement principal, transférant l'énergie à l'enroulement du rotor, qui sert de secondaire.Le transfert d'énergie se produit par induction électromagnétique, similaire à un transformateur, avec des pertes résultant de la résistance et de la réactance des fuites.

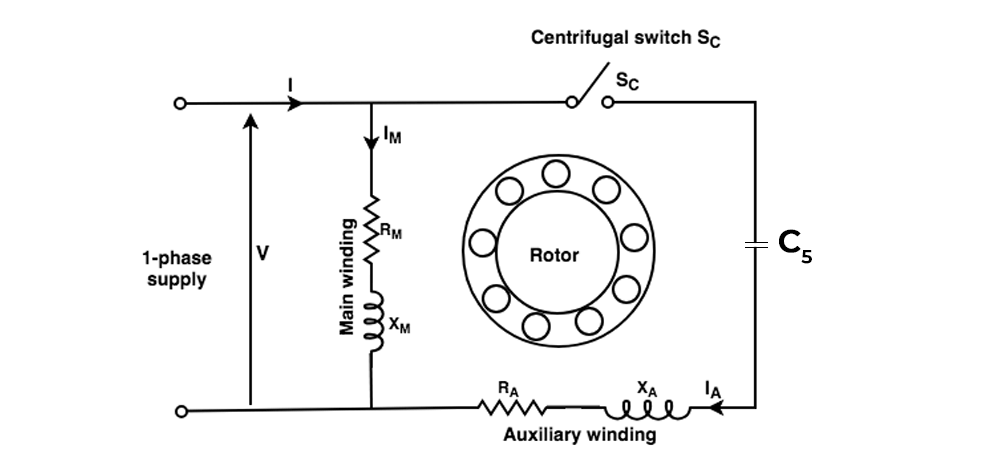

Figure 4. Circuit de la condition de rotor d'arrêt

Dans l'état du rotor de l'arrêt, l'alimentation AC monophasée produit deux champs magnétiques rotatifs de même ampleur mais dans des directions opposées.Ces champs divisent uniformément l'énergie d'entrée et interagissent avec le rotor pour créer un mouvement.Dans le circuit équivalent, ces champs magnétiques opposés sont représentés comme étant connectés en série, reflétant leur nature contre-action.Cette interaction affecte le couple du moteur et les performances globales.

Comment fonctionnent les moteurs monophasés?

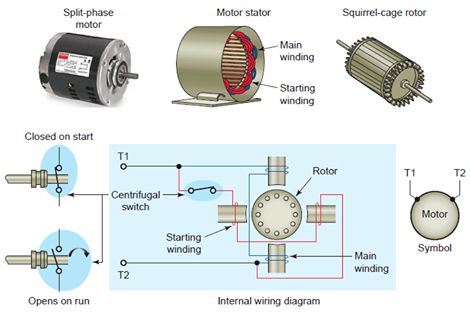

Figure 5. opération de moteurs monophasés

Les moteurs monophasés partagent des composants fondamentaux avec d'autres moteurs AC, tels que les statistiques et les rotors, mais leur fonctionnement est distinct.Contrairement aux moteurs triphasés, qui génèrent un véritable champ magnétique rotatif en raison de la séparation de phases à 120 degrés de leurs courants de stator, les moteurs monophasés fonctionnent sur une entrée CA monophasée.Cette entrée crée un champ magnétique qui alterne entre deux pôles dans un motif "haut de gamme".Bien que ce champ pulsant imite l'effet d'un champ rotatif, il ne produit pas de véritable rotation.

Lorsque le rotor est stationnaire, le champ magnétique alternant "haut" exerce des forces égales et opposées sur le rotor, annulant efficacement et ne produisant aucun couple net.Ce manque de couple auto-démarrant distingue les moteurs monophasés des moteurs triphasés, qui génèrent naturellement un couple à partir de leur champ magnétique rotatif.

Pour résoudre cette limitation, les moteurs monophasés nécessitent un mécanisme auxiliaire pour démarrer le mouvement du rotor.Les démarreurs de moteur, en utilisant des enroulements auxiliaires, des condensateurs ou d'autres composants, créent un décalage de phase qui simule un champ magnétique rotatif.Cette influence hors phase fournit le couple initial nécessaire pour surmonter l'inertie du rotor et initier la rotation.

Une fois que le rotor commence à se déplacer, le champ magnétique pulsé interagit avec lui pour générer un couple suffisant pour un fonctionnement continu.Cette transition lisse d'un champ rotatif simulé à une rotation soutenue définit la fonctionnalité des moteurs monophasés.

Malgré leurs limites inhérentes, les moteurs monophasés obtiennent des performances fiables grâce à cette interaction intelligente de composants et de principes magnétiques, ce qui en fait un choix pratique pour un large éventail d'applications.Pour plus de détails sur les démarreurs automobiles et leur rôle dans ce processus, reportez-vous à notre article complet sur le sujet.

Types de moteurs monophasés

Les moteurs monophasés sont disponibles dans plusieurs conceptions, chacune adaptée à des applications spécifiques.Les types communs comprennent les moteurs à poteaux ombrés, les moteurs en phase divisée, les moteurs permanents des condensateurs divisés (PSC) et les moteurs de condensateurs à deux valeurs.La principale différence entre ces types réside dans la façon dont ils génèrent le déplacement de phase nécessaire pour la rotation.

Moteurs à puissance en phase divisée

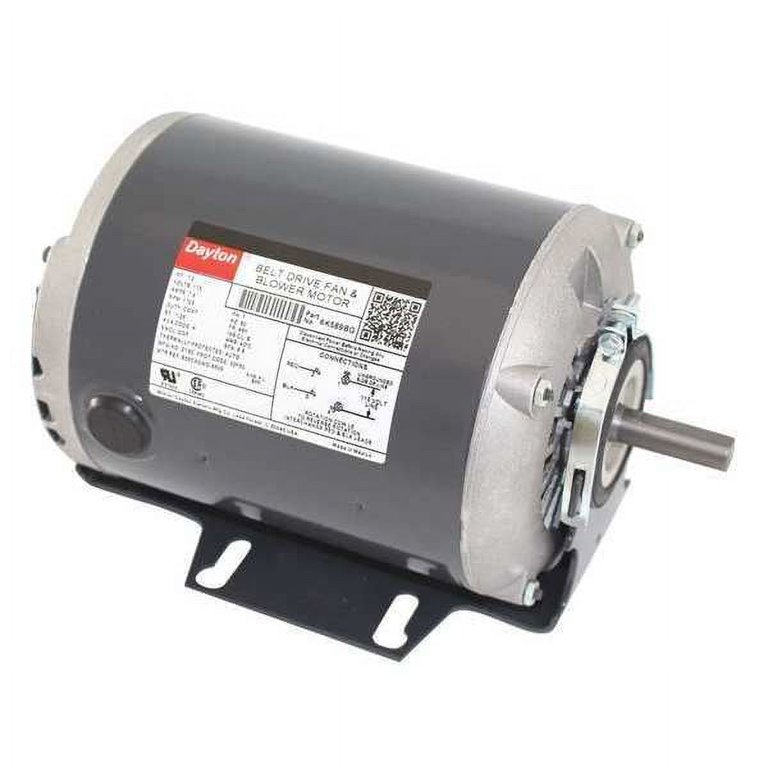

Figure 6. Moteur alimenté en phase divisée

Les moteurs en phase divisée utilisent un enroulement auxiliaire placé à l'extérieur de la bobine de stator pour créer le déplacement de phase nécessaire pour la rotation.Cet enroulement est construit avec un diamètre de fil plus petit et moins de virages que l'enroulement principal, entraînant une résistance plus élevée.La résistance accrue retarde le courant dans l'enroulement auxiliaire, produisant la différence de phase requise.

L'enroulement auxiliaire génère le couple initial pour démarrer le moteur, tandis que l'enroulement principal prend le relais pour un fonctionnement continu.Pour éviter la surchauffe, un commutateur centrifuge déconnecte l'enroulement auxiliaire une fois que le moteur atteint environ 75% de sa vitesse complète.Cela garantit un fonctionnement sûr et efficace en réduisant la tension sur l'enroulement de démarrage.

Démarrage du condensateur et moteurs de condensateur

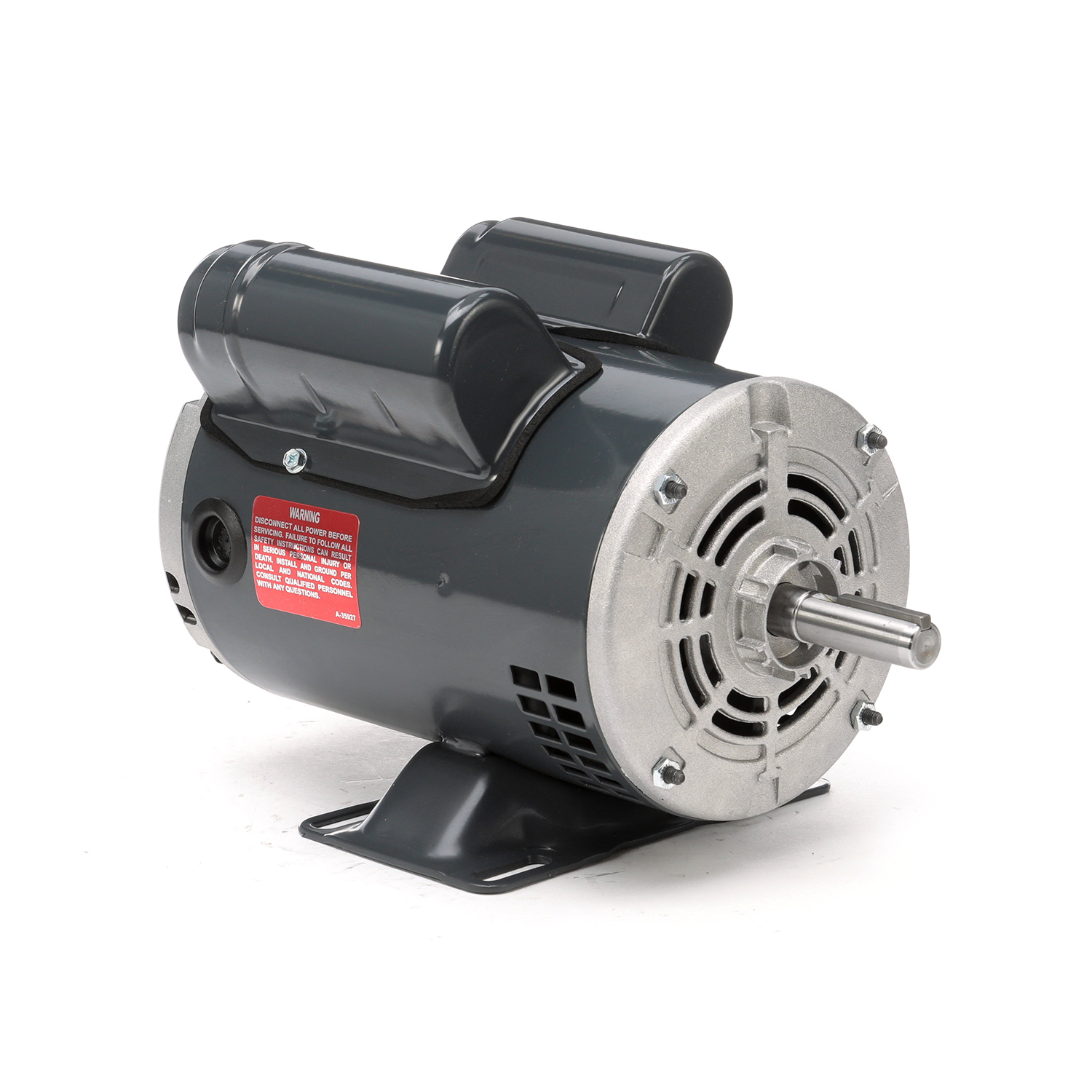

Figure 7. Démarrage du condensateur et moteur de condensateur

Le condensateur Démarrer et les condensateurs Start-Capacitor Run Moteurs Améliorez les performances de démarrage à l'aide de condensateurs pour créer un décalage de phase.Ces moteurs comprennent un enroulement auxiliaire qui fonctionne avec le condensateur pour produire un courant hors phase, fournissant le couple initial nécessaire pour démarrer le rotor.

Dans les moteurs de démarrage du condensateur, un commutateur centrifuge déconnecte le condensateur de démarrage lorsque le moteur atteint 75 à 80% de sa vitesse à pleine vitesse, améliorant le couple de départ et maintenance de l'efficacité.Le condensateur Start Capacitor RUN Motors Incorporez deux condensateurs - un condensateur de démarrage pour le couple initial et un condensateur d'exécution pour un fonctionnement continu.Le condensateur de démarrage est désengagé une fois que le moteur atteint sa vitesse nominale, laissant le condensateur de course pour assurer des performances stables pendant le fonctionnement.

Moteurs avec des condensateurs divisés permanents

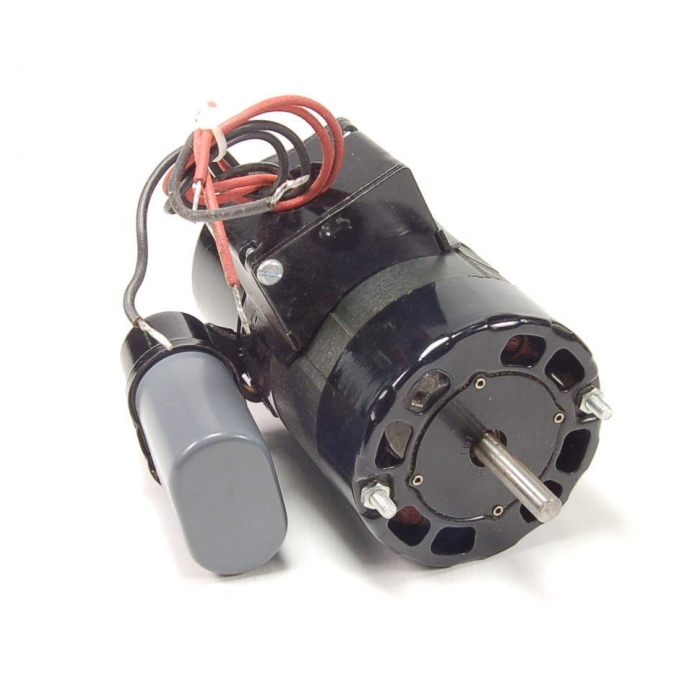

Figure 8. Motors avec des condensateurs divisés permanents

Les moteurs de condensateur divisé permanents (PSC) utilisent un condensateur connecté en permanence en combinaison avec l'enroulement auxiliaire.Contrairement aux moteurs de démarrage des condensateurs, les moteurs PSC ne nécessitent pas de commutateur centrifuge, car le condensateur fonctionne en continu.

Bien que l'absence de condensateur de démarrage réduit le couple initial, la conception plus simple améliore la fiabilité.Les moteurs PSC sont également réversibles et offrent des performances cohérentes, ce qui les rend idéales pour des applications de puissance modérée telles que les portes de garage, les ouvre-portes et les appareils nécessitant des inversions fréquentes.

Moteurs à poteaux ombrés

Figure 9. Moteur à poteaux ombragés

Les moteurs à poteaux ombrés fonctionnent sans enroulements auxiliaires ni mécanismes de départ externes, en s'appuyant plutôt sur une conception de poteau.Leurs pôles sont divisés en deux sections, avec des bobines d'ombrage sur une section.Ces bobines d'ombrage créent un décalage dans le champ magnétique, produisant un décalage de phase dans la région ombragée.

Lorsque le courant CA traverse l'enroulement du stator, les bobines d'ombrage induisent un champ magnétique opposé qui retarde le flux dans la zone ombragée.Cette distribution inégale des forces magnétiques provoque le tour du rotor.

Les moteurs à poteaux ombrés sont simples, rentables et faciles à entretenir, mais leur faible efficacité et leur couple les rendent adaptés uniquement aux applications de faible puissance.Ils sont couramment utilisés dans des appareils tels que les ventilateurs de salle de bain, les sèche-cheveux, les horloges électriques et les jouets où des performances modestes et un faible coût sont des priorités.

Moteurs monophasés par rapport aux moteurs triphasés

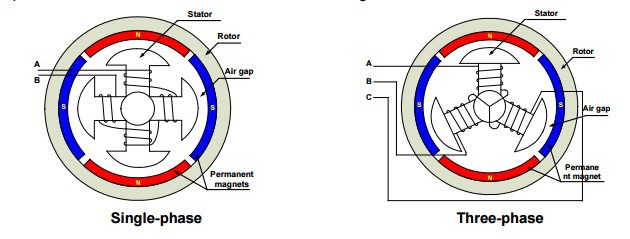

Figure 10. Motors monophasés et différences de moteurs triphasées

Les moteurs monophasés sont moins efficaces que les moteurs triphasés car ils n'ont pas de champ magnétique rotatif naturellement, ce qui entraîne des pertes d'énergie plus élevées et un fonctionnement moins fluide.Les mécanismes de démarrage auxiliaires, tels que les condensateurs ou les enroulements auxiliaires, sont nécessaires pour initier le mouvement, ce qui a un impact sur l'efficacité globale.Cependant, les moteurs monophasés excellent dans des scénarios pratiques où la puissance modérée est suffisante, la simplicité de l'installation est essentielle et la puissance triphasée n'est pas disponible.

Par exemple, un propriétaire remplaçant un moteur de porte de garage bénéficie d'une installation simple d'un moteur monophasé à l'aide d'une prise de courant domestique standard.Dans de petits ateliers, des outils électriques à moteurs monophasés comme les exercices ou les broyeurs sans nécessiter le câblage complexe d'un système triphasé.Malgré leur plus faible efficacité, leur fiabilité et leur facilité d'intégration dans les infrastructures existantes les rendent très pratiques pour les tâches légères à modérées.

Comment choisir le bon moteur monophasé?

La sélection du bon moteur monophasé implique d'aligner ses spécifications sur les exigences de la tâche.Commencez par évaluer la puissance de sortie et la charge opérationnelle requises.Par exemple, un moteur à poteau ombré peut convenir à un ventilateur de salle de bain qui fonctionne à faible couple et nécessite un entretien minimal.Ces moteurs sont simples et peu coûteux mais peuvent surchauffer une utilisation prolongée en raison de leur faible efficacité.

Pour les opérations nécessitant plus de couple, telles que l'alimentation d'une bande transporteuse dans un cadre industriel léger, un moteur de démarrage de condensateur offre une meilleure option.Le condensateur de départ fournit le couple initial nécessaire aux charges lourdes, garantissant des performances fiables.Pour les applications qui exigent un fonctionnement continu sous des vitesses variables ou des inversions fréquentes, comme un ouvre-porte ou des portes coulissantes automatiques, les moteurs permanents de condensateur divisé (PSC) offrent un fonctionnement et une réversibilité en douceur.

Le condensateur Start-Capacitor Run Motors est le choix préféré pour les tâches lourdes comme les compresseurs d'air ou les pompes à haute pression.Ils offrent un couple de démarrage élevé et une efficacité soutenue pendant le fonctionnement continu.Pour ces applications, le commutateur centrifuge assure une transition transparente entre les phases de départ et de course, améliorant la durabilité et la fiabilité opérationnelle.

Conclusion

Les moteurs monophasés jouent un rôle essentiel dans l'alimentation des appareils quotidiens et des outils industriels.Ils sont simples, fiables et polyvalents, ce qui en fait un excellent choix pour un large éventail d'applications, des ventilateurs et des portes de garage aux équipements lourds.En comprenant comment ils fonctionnent et les différents types disponibles, vous pouvez facilement choisir le bon moteur pour répondre à vos besoins.Bien qu'ils ne correspondent pas à la puissance des moteurs triphasés, leur simplicité et leur efficacité les rendent très efficaces et faciles à utiliser.

Questions fréquemment posées [FAQ]

1. Pourquoi les moteurs monophasés ont-ils besoin de mécanismes de départ auxiliaires?

Les moteurs monophasés ne peuvent pas démarrer seuls car le champ magnétique pulsé généré par un courant CA monophasé crée des forces égales et opposées sur le rotor.Les mécanismes de démarrage auxiliaires, tels que les condensateurs ou les enroulements auxiliaires, fournissent un décalage de phase qui produit un couple de départ, permettant au rotor de commencer à rotation.

2. Quels sont les avantages des moteurs monophasés?

Les moteurs monophasés sont simples, fiables et faciles à installer.Ils opèrent sur la puissance de CA des ménages standard, ce qui les rend accessibles et rentables pour de nombreuses applications.Leur conception simple réduit également les besoins de maintenance et les rend adaptés à des tâches plus petites et moins exigeantes.

3. Quelles sont les limites des moteurs monophasés?

Les moteurs monophasés manquent de couple de départ naturel, nécessitant des mécanismes auxiliaires pour initier le mouvement.Ils sont moins efficaces et moins puissants que les moteurs triphasés, ce qui limite leur utilisation à des applications de puissance modérées.De plus, ils peuvent subir plus de vibrations en raison de la nature pulsée de leur champ magnétique.

4. Combien de temps durent des moteurs monophasés?

La durée de vie d'un moteur monophasé dépend de sa conception, de son utilisation et de sa maintenance.Les moteurs bien construits utilisés dans leurs limites spécifiés peuvent durer de nombreuses années, dépassant souvent une décennie.L'entretien régulier, tel que le nettoyage et l'inspection des composants, peut prolonger leur durée de vie opérationnelle.

5. De quel maintenance les moteurs monophasés ont-ils besoin?

Les moteurs monophasés nécessitent un entretien minimal.Vérifiez régulièrement la saleté et les débris, inspectez les enroulements et les connexions et assurez-vous que les roulements sont lubrifiés.Les condensateurs et les commutateurs doivent également être testés périodiquement pour assurer un fonctionnement fiable.
