Tout ce que vous devez savoir sur la mémoire flash

La mémoire flash est la technologie qui alimente tranquillement de nombreux appareils que nous utilisons chaque jour.Il stocke vos photos sur votre téléphone, maintient votre ordinateur portable en douceur avec des lecteurs à semi-conducteurs et aide les appareils à travailler plus rapidement et mieux.Au fil du temps, il a complètement changé la façon dont nous enregistrons et accédons les données.Que vous soyez curieux de savoir comment cela fonctionne ou que vous vouliez savoir pourquoi c'est si important, l'apprentissage de la mémoire flash vous aide à voir comment cela a un impact sur notre vie quotidienne.Explorons son parcours - de son invention à la technologie de pointe conduisant les appareils d'aujourd'hui.

Catalogue

Qu'est-ce que la mémoire flash?

La mémoire flash est un type de technologie de stockage qui peut être effacée et reprogrammée électroniquement.Connu pour sa durabilité et sa flexibilité, il est largement utilisé dans des appareils tels que les disques flash USB, les cartes mémoire et les disques à semi-conducteurs (SSD).L'une de ses principales caractéristiques est la possibilité de conserver les données même sans électricité, ce qui la rend essentielle aux appareils mobiles, aux ordinateurs portables et à d'autres applications lorsqu'il est essentiel de stockage de données à long terme fiable.Sa taille et son efficacité compactes en ont fait une pierre angulaire des solutions de stockage numérique modernes.

Historique de la mémoire flash

• Invention: La mémoire flash est née au début des années 1980 lorsque le Dr Fujio Masuoka à Toshiba a développé une technologie de mémoire non volatile révolutionnaire qui pourrait être effacée et reprogrammée électroniquement.Cette innovation a révolutionné la conception du stockage de données et a ouvert la voie aux systèmes de stockage numérique modernes.

• Commercialisation: En 1987, Toshiba a lancé le premier produit de mémoire flash commerciale avec une capacité de 2 mégabits.Initialement utilisé dans l'électronique grand public comme les caméras numériques, cette étape a marqué le début de l'adoption répandue de la mémoire flash et son rôle dans la progression du stockage de données portables.

Flash Memory au fil des ans

1988: Nor Flash Memory

Intel a introduit ni une mémoire flash, avec des vitesses de lecture élevées adaptées aux applications telles que des systèmes embarqués qui nécessitent un accès aléatoire rapide et un stockage de code fiable.

1989: Mémoire Flash Nand

Toshiba a lancé NAND Flash Memory, optimisé pour les périphériques de stockage à haute capacité comme les SSD et les lecteurs USB.Sa densité plus élevée et ses vitesses d'écriture plus rapides ont fait changer la donne pour les applications compactes.

1994: cartes compactsflash (CF)

Les cartes CF développées Sandisk, conçues pour des appareils portables comme les appareils photo numériques.Ces cartes, construites sur NAND Flash, ont fourni une durabilité améliorée et une capacité de stockage importante.

1999: cartes Secure Digital (SD)

Le format de carte SD, créé par Sandisk, Panasonic et Toshiba, a offert des solutions compactes et à haute capacité compatibles avec de nombreux électroniques grand public, y compris des caméras et des téléphones portables.

2000: Drives flash USB

Trek Technology et IBM ont introduit des disques flash USB, qui ont remplacé les disquettes et les CDS comme dispositifs de stockage fiables et portables en raison de leur petite taille et de leur grande capacité.

2007: Drives à l'état solide (SSD)

Les SSD utilisant NAND Flash ont émergé comme des remplacements plus rapides et plus durables pour les disques durs traditionnels (disques durs), offrant un stockage permanent avec une vitesse et une fiabilité améliorées.

Avancées en cours

L'innovation continue dans la mémoire flash se concentre sur l'amélioration de la densité de stockage, de la vitesse, de la durabilité et de l'abordabilité, garantissant son rôle de solution de stockage de données clé pour les technologies futures.

Comment fonctionne la mémoire flash?

La mémoire flash fonctionne en stockant des données dans des cellules spécialisées en utilisant des charges électriques.Cette conception lui permet de conserver des informations même lorsque l'appareil est éteint.Le processus implique quatre étapes principales:

Transistors à porte flottante

Au cœur de la mémoire flash se trouvent des transistors à porte flottants.Chaque cellule contient une porte flottante et une porte de contrôle séparée par une couche d'oxyde isolante.Cette structure permet le stockage des charges électriques, qui représentent les données binaires comme 1 ou 0s.

Programmation (rédaction de données)

Pour stocker des données, une haute tension est appliquée à la porte de commande, qui force les électrons dans la porte flottante par le tunneling quantique.Ces électrons piégés modifient les propriétés électriques du transistor.Dans Nor Flash, cela crée une charge négative, tandis que dans NAND Flash, il crée une charge positive.Ce changement "écrit" des données dans la cellule de mémoire.

Efface (effacer les données)

L'effacement des données réinitialise la porte flottante en libérant les électrons piégés.Une tension plus élevée est appliquée à travers le bloc de mémoire, permettant aux électrons d'échapper à la porte flottante et de revenir à leur état d'origine.Ce processus efface les cellules, en les préparant pour stocker de nouvelles données.

Lecture (accéder aux données)

Pour lire les données, la tension est appliquée à la porte de commande et le courant circulant à travers le transistor est mesuré.La quantité de courant dépend de la présence d'électrons dans la porte flottante.Cette mesure identifie les données binaires stockées en 1 ou 0, permettant à l'appareil de récupérer les informations avec précision.

Le cadre de la mémoire flash

Flash Memory utilise des conceptions de transistors spécialisées pour assurer un stockage de données fiable sur de longues périodes.Les deux architectures principales diffèrent dans la façon dont elles stockent et gèrent les charges électriques dans les cellules de mémoire:

Transistors à gate flottante

Structure: Chaque cellule de mémoire contient une porte flottante enveloppée dans une couche isolante, isolée à la fois du substrat et de la porte de commande.Cette conception stocke solidement les charges électriques.

Fonctionnement: Les données sont stockées en contrôlant les charges électriques sur la porte flottante.Les électrons sont capturés ou libérés, déterminant les données binaires stockées comme 0 ou 1. Ce système à double état assure un codage de données fiable.

Piégeage

Structure: la mémoire de piégeage des charges, également appelée silicium-oxyde-nitrure-oxyde-silicium (Sonos), utilise une couche de nitrure de silicium au lieu d'une porte flottante pour piéger les charges.Cette conception modifie la façon dont les électrons sont stockés et gérés.

Fonctionnement: La couche de nitrure de silicium capture et libère des électrons pour stocker les données.Ces changements affectent la conductivité électrique du transistor, permettant une lecture et une écriture efficaces des données.Par rapport à la technologie des portes flottantes, le piégeage des charges offre des avantages comme une meilleure évolutivité, une endurance plus longue et une consommation d'énergie plus faible.

Deux types de mémoire flash

La mémoire flash est classée en deux types principaux, chacun avec des architectures uniques, des algorithmes, des forces et des limitations.Ces types sont adaptés à des cas d'utilisation et des applications spécifiques.

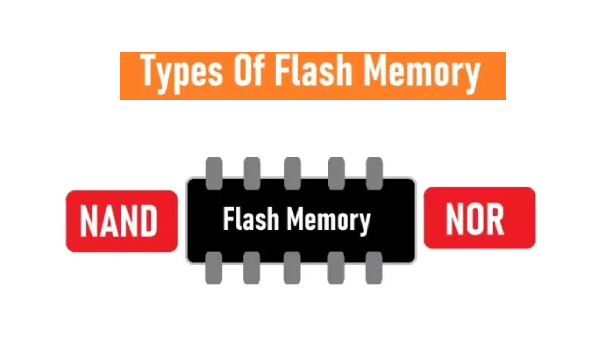

Figure 2. Mémoire de flash NAND et Mémoire de flash

Mémoire Flash Nand

La mémoire Flash Nand, du nom de la porte "Not et" régissant son fonctionnement, est largement utilisée dans les solutions de stockage modernes en raison de son efficacité et de sa densité de stockage élevée.Sa conception et sa fonctionnalité le rendent idéal pour les applications nécessitant un stockage compact et fiable.

Le fonctionnement de NAND Flash consiste à appliquer un courant électrique à la porte de commande.Ce processus force les électrons sur la porte flottante, créant une charge positive nette qui perturbe le flux de courant et stocke efficacement les données.Une couche d'oxyde isolante garantit que les électrons restent en sécurité, préservant les informations stockées.En ce qui concerne l'effacement des données, le processus se produit en blocs plutôt que dans les cellules individuelles.Une charge électrique libère les électrons piégés, réinitialisant les cellules à leur état d'origine et les préparant pour la réutilisation.

La production de la mémoire flash NAND est complexe et à forte intensité de main-d'œuvre.La création d'une seule tranche de 12 pouces implique plus de 800 étapes distinctes et prend environ un mois.Une fois terminés, les plaquettes sont coupées en puces de taille de ongle, qui sont classées pour la qualité et les performances avant utilisation dans les appareils.

Nand Flash offre plusieurs avantages qui en font un choix préféré pour de nombreuses applications.Son manque de pièces mobiles assure la durabilité et la résistance aux chocs mécaniques, aux températures extrêmes et aux environnements à haute pression.Cette robustesse le rend beaucoup plus fiable que les disques durs traditionnels (disques durs), qui sont sensibles aux dommages causés par les vibrations physiques.

Cependant, Nand Flash est également livré avec des inconvénients qui doivent être pris en compte.Chaque cellule a un nombre limité de cycles d'écriture / effacement, ce qui peut affecter son utilité à long terme.Pour répondre à l'augmentation des demandes de stockage, la technologie NAND est passée de la mémoire de cellules à un niveau (SLC) à des types plus avancés comme les cellules à plusieurs niveaux (MLC), à triple niveau (TLC) et à quadruple (QLC).Ces progrès augmentent considérablement la densité de stockage mais peuvent parfois compromettre les performances et la durabilité.

Ni flash mémoire

Ni la mémoire flash, nommée d'après la porte "non ou" qui définit ses circuits internes, est une autre technologie fondamentale dans les solutions de stockage modernes.Sa structure unique et ses capacités opérationnelles le rendent indispensable pour certaines applications spécialisées.

Le fonctionnement de Nor Flash est caractérisé par sa connexion parallèle des cellules de mémoire aux lignées de bit, permettant à des cellules individuelles d'être lues ou programmées indépendamment.Une extrémité de chaque cellule est connectée au sol, tandis que l'autre est liée à une ligne bit.Cet arrangement garantit une gestion précise des données, permettant un accès efficace et fiable aux informations stockées.

Ni Flash n'a plusieurs avantages qui le distinguent.Ses vitesses de lecture élevées et ses capacités d'accès aléatoire le rendent idéal pour les applications nécessitant une récupération rapide des données.De plus, il prend en charge de nombreux cycles de réécriture, améliorant sa longévité.Ces fonctionnalités rendent ni ne sont bien adaptées à une utilisation dans des systèmes tels que les commandes de la lumière du trafic, l'automatisation industrielle, les systèmes d'alarme et les appareils intégrés.Un autre avantage clé est sa capacité à gérer à la fois le stockage des données et l'exécution du code, ce qui le rend particulièrement polyvalent dans les applications où les fonctionnalités intégrées sont essentielles.

Malgré ses forces, ni Flash n'a également certains inconvénients.Sa plus grande taille de cellule se traduit par des vitesses d'écriture et d'effacement plus lentes par rapport au flash NAND, limitant son aptitude aux applications qui exigent un stockage de données à grande vitesse ou à haute densité.

Lorsque vous comparez la mémoire NOR et NAND, il devient clair que chaque technologie sert des objectifs spécifiques en fonction de ses forces et de ses limites.Ni Flash excelle dans la récupération et la fiabilité des données rapides, tandis que NAND Flash est mieux adapté aux besoins compacts de stockage à haute capacité.Comprendre ces différences est essentiel pour sélectionner le bon type de mémoire pour les systèmes numériques modernes.

Différences clés entre NAND et Nor

Les technologies de mémoire NAND et NOR NOR FLASH diffèrent considérablement dans la conception, les performances et les applications, ce qui rend chacun adapté à des cas d'utilisation spécifiques en fonction de leurs forces et de leurs limites.

Catégorie	Mémoire Flash Nand	Ni flash mémoire
Conception	Cellules de mémoire alignées verticalement pour le stockage compact.	Cellules disposées horizontalement pour un accès aléatoire direct.
Latence	La latence varie de 80 à 120 microsecondes, plus lentement pour les données rapides accéder.	Latence inférieure de 160 à 210 nanosecondes, idéal pour les données rapides accéder.
Longévité	Dure généralement de 3 à 5 ans sous une utilisation normale.	Peut durer 20 à 100 ans, adapté au stockage à long terme.
Consommation d'énergie	Consomme moins de puissance au démarrage mais plus en veille et pendant des opérations comme l'effacement.	Utilisation plus élevée de puissance au démarrage mais plus efficace en veille et Lire.
Vitesse	Optimisé pour les tâches telles que l'effacement et la gestion des blocs de données.	Plus rapide pour les lectures rapides mais plus lentement pour les écritures et les effacements.
Capacité de stockage	Des capacités plus élevées allant de 1 Go à 16 Go.	Capacités limitées, généralement entre 64 Mo et 2 Go.
Usages	Mieux pour les SSD, les lecteurs USB et les tâches à forte intensité de stockage.	Idéal pour les systèmes intégrés, les commandes industrielles et le firmware stockage.

À quoi sert la mémoire flash?

La mémoire flash est une technologie polyvalente et fiable qui améliore la capacité de mémoire intégrée des appareils.Son adaptabilité en a fait une composante vitale dans les industries et les applications nationales, garantissant son utilisation générale dans la technologie moderne.La mémoire flash est utilisée dans une large gamme d'appareils et de systèmes, notamment:

• Téléphones mobiles: stockage efficacement les applications, les médias et les fichiers système.

• PCS et ordinateurs portables: alimentation des disques à l'état solide (SSD) pour des temps de démarrage plus rapides et des performances améliorées.

• Caméras numériques: stockage de photos et de vidéos haute résolution avec des vitesses d'accès rapide.

• Smart TVS: Prise en charge du micrologiciel, des applications et du stockage de données mis en cache.

• Systèmes GPS: conservation des cartes, des itinéraires et des configurations.

• Systèmes de sécurité: activer la journalisation des données, l'enregistrement vidéo et les mises à jour du micrologiciel.

• Applications militaires: fournir un stockage durable et fiable pour les systèmes critiques.

• Communications et réseautage: gestion des données dans les routeurs, les commutateurs et l'infrastructure réseau.

• Drives SSD: livraison de stockage à grande vitesse et non volatile pour divers appareils.

• Systèmes de gestion de la vente au détail: stockage des données de transaction, des stocks et des logiciels.

• Dispositifs médicaux: assurer un stockage fiable pour les diagnostics, les dossiers des patients et les logiciels opérationnels.

Avantages et inconvénients de la mémoire flash

La mémoire flash est une technologie polyvalente et largement utilisée pour étendre le stockage dans divers appareils.Bien qu'il offre des avantages importants, il a également des limites qui devraient être soigneusement prises en compte.

Avantages

La popularité de Flash Memory est motivée par sa disponibilité, sa compatibilité des appareils et plusieurs avantages clés:

• Abordable et rentable: une option budgétaire pour les besoins de stockage personnels et professionnels.

• Performances rapides: offre des vitesses de lecture / écriture de données rapides, idéales pour les applications nécessitant un accès rapide.

• Haute capacité: offre de nombreuses options de stockage, des petits fichiers au grand contenu multimédia.

• Stable et fiable: la conception non volatile garantit la conservation des données même sans électricité, ce qui en fait une solution fiable.

Désavantage

Malgré ses forces, la mémoire flash présente certains inconvénients:

• Qualité variable: les modèles à faible coût peuvent compromettre la fiabilité et les performances.

• Risques contrefaits: l'achat à partir de sources non vérifiées augmente la probabilité de produits contrefaits.

• Dégradation au fil du temps: une utilisation prolongée peut entraîner une usure, en particulier dans les modèles avec une durabilité de réécriture limitée.

• Limitations de réécriture: la mémoire flash a un nombre fini de cycles d'écriture / effacer, ce qui peut avoir un impact sur la longévité sous une utilisation intensive.

Conclusion

La mémoire flash est une technologie incroyable qui a transformé la façon dont nous stockons et accédez aux données.Des téléphones de nos poches aux systèmes industriels avancés, il alimente tranquillement les appareils sur lesquels nous comptons chaque jour.Sa durabilité, sa vitesse et son adaptabilité l'ont rendu essentiel dans notre monde numérique.Bien qu'il ait certaines limites, les innovations en cours continuent de rendre la mémoire flash plus rapide, plus efficace et plus fiable.Au fur et à mesure que la technologie évolue, la mémoire flash restera un élément essentiel de la façonner l'avenir, garantissant que nous pouvons stocker et accéder aux données partout où et chaque fois que nous en avons besoin.

Questions fréquemment posées [FAQ]

1. Qu'est-ce qu'un lecteur de carte mémoire flash?

Un lecteur de carte mémoire flash est un petit appareil qui se connecte à un ordinateur ou un ordinateur portable, généralement via un port USB, pour accéder aux données stockées sur une carte mémoire flash.Il permet aux utilisateurs de lire ou d'écrire des fichiers, tels que des photos ou des documents, entre les appareils.De nombreux ordinateurs portables modernes ont désormais des lecteurs de cartes SD intégrés, offrant un accès pratique sans matériel supplémentaire.

2. De combien de mémoire flash ai-je besoin?

La quantité de mémoire flash dont vous avez besoin dépend de la compatibilité de votre appareil, du type de fichiers que vous prévoyez de stocker et de votre budget.Les appareils ont souvent une limite au stockage maximum qu'ils peuvent gérer, et des fichiers plus grands comme les vidéos ou les photos nécessitent plus de mémoire.Considérez vos besoins et choisissez une taille qui équilibre la capacité et le coût.

3. Qui a inventé la mémoire flash?

La mémoire flash a été inventée dans les années 1980 par Masuoka Fujio, ingénieur à Toshiba.Le nom "Flash Memory" provenait de son processus de données de données rapide, comme un flash d'appareil photo.Conçu pour conserver les données sans électricité, il a remplacé les anciennes technologies de stockage et est devenue une solution largement utilisée en électronique.

4. Qu'est-ce que SPI Flash Memory?

SPI Flash Memory est un type de stockage qui communique avec les périphériques via un bus d'interface périphérique série (SPI).Il s'agit d'une option abordable utilisée dans des appareils tels que les microcontrôleurs et les systèmes embarqués, offrant une vitesse modérée et une capacité de stockage pour des tâches telles que les mises à jour du micrologiciel et la journalisation des données.

5. Combien de temps Flash Memory peut-il stocker les données?

La mémoire flash peut stocker des données de manière fiable pendant environ dix ans dans des conditions normales.Cependant, des facteurs environnementaux comme la chaleur et l'utilisation fréquente peuvent affecter sa durée de vie.Pour garantir la sécurité des données, il est préférable de sauvegarder des fichiers importants sur d'autres dispositifs de stockage.
