Qu'est-ce que le transistor BC547 NPN ?

Le BC547 BC547 onsemi TRANS NPN 45V 0.1A TO92-3 In Stock: 20300 pcs est un transistor NPN très courant.Fabriqué par Fairchild et faisant désormais partie de la gamme onsemi, il est devenu populaire pour les tâches de base de commutation et d’amplification du signal.Cet article explique ce qu'est le BC547, comment il fonctionne, ses fonctionnalités et où il est utilisé.

Catalogue

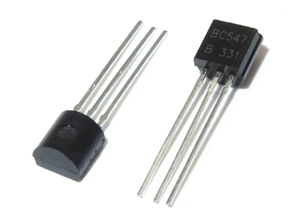

Présentation du transistor BC547

Le BC547 BC547 onsemi TRANS NPN 45V 0.1A TO92-3 In Stock: 20300 pcs est un transistor NPN à usage général proposé à l'origine par Fairchild, conçu pour une amplification de petits signaux à faible bruit et une commutation fiable.Avec une tension nominale collecteur-émetteur de 45 V, une capacité de courant du collecteur de 100 mA et une dissipation de puissance d'environ 500 à 625 mW, il s'intègre bien dans les conceptions compactes à faible consommation.Son gain de courant continu s'étend sur les variantes A, B et C, ce qui le rend adaptable aux applications nécessitant différents niveaux d'amplification.Présenté sous la forme familière TO-92, il reste un incontournable de l'électronique analogique et amateur.

Si vous êtes intéressé par l'achat du BC547, n'hésitez pas à nous contacter pour connaître les prix et la disponibilité.

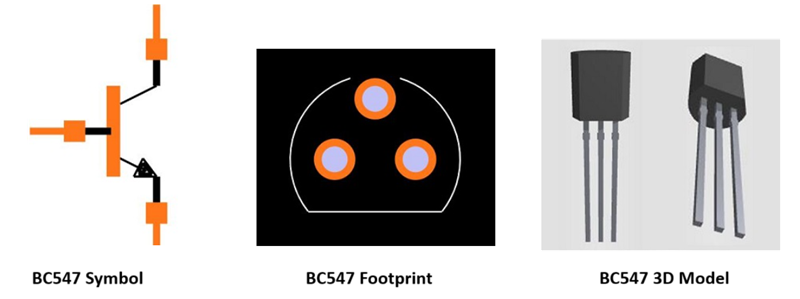

Modèles CAO de transistors BC547

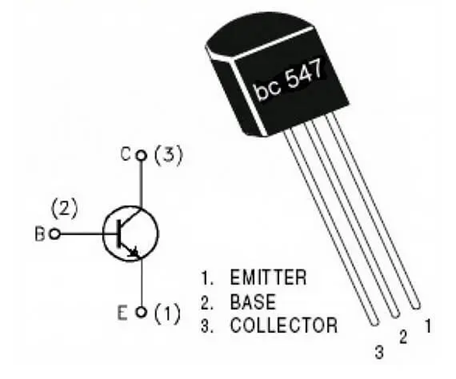

Configuration du brochage

Alternatives et équivalents

BC547 Alternatives

2N2222 2N2222 onsemi TRANS NPN 30V 0.8A TO18 In Stock: 77822 pcs / 2N2222A 2N2222A NTE Electronics, Inc TRANS NPN 40V 0.8A TO18 In Stock: 41276 pcs

2N3904 2N3904 NTE Electronics, Inc TRANS NPN 40V 0.2A TO92 In Stock: 44453 pcs

BC548 BC548 onsemi TRANS NPN 30V 0.1A TO92-3 In Stock: 68291 pcs

BC546 BC546 onsemi TRANS NPN 65V 0.1A TO92-3 In Stock: 50998 pcs

BC639 BC639 Fairchild Semiconductor TRANS NPN 80V 1A TO92 In Stock: 55856 pcs

S8050 S8050 UMW 25V 300MW 500MA 150MHZ 600MV@500 In Stock: 44407 pcs

MPS2222A MPS2222A onsemi TRANSISTOR NPN GP SS 40V TO-92 In Stock: 45300 pcs

Équivalents BC547

BC549 BC549 onsemi TRANS NPN 30V 0.1A TO92-3 In Stock: 5300 pcs

BC547A BC547A Diotec Semiconductor BJT TO-92 45V 100MA In Stock: 4000 pcs / BC547B BC547B Diotec Semiconductor TRANS NPN 45V 100MA TO92 In Stock: 39909 pcs /BC547C BC547C Fairchild/ON Semiconductor TRANS NPN 45V 0.1A TO-92 In Stock: 79665 pcs

BC548B BC548B Diotec Semiconductor BJT TO-92 30V 100MA In Stock: 38669 pcs / BC548C BC548C Diotec Semiconductor BJT TO-92 30V 100MA In Stock: 8000 pcs

2N4401 2N4401 Diotec Semiconductor BJT TO-92 40V 600MA In Stock: 48934 pcs

Spécifications du transistor BC547

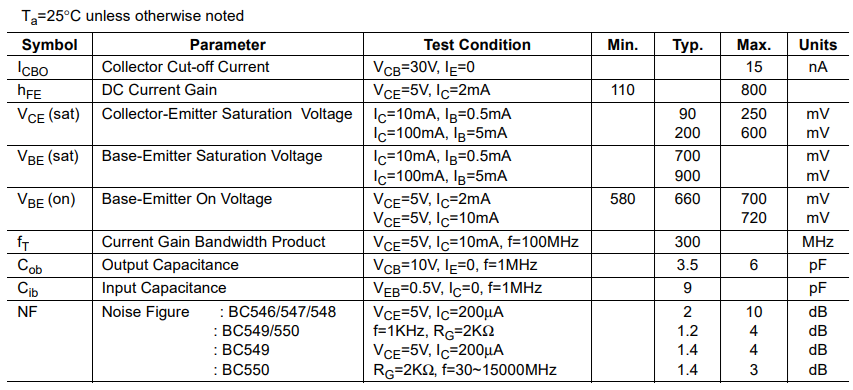

Caractéristiques électriques du BC547

Courbe des caractéristiques typiques du BC547

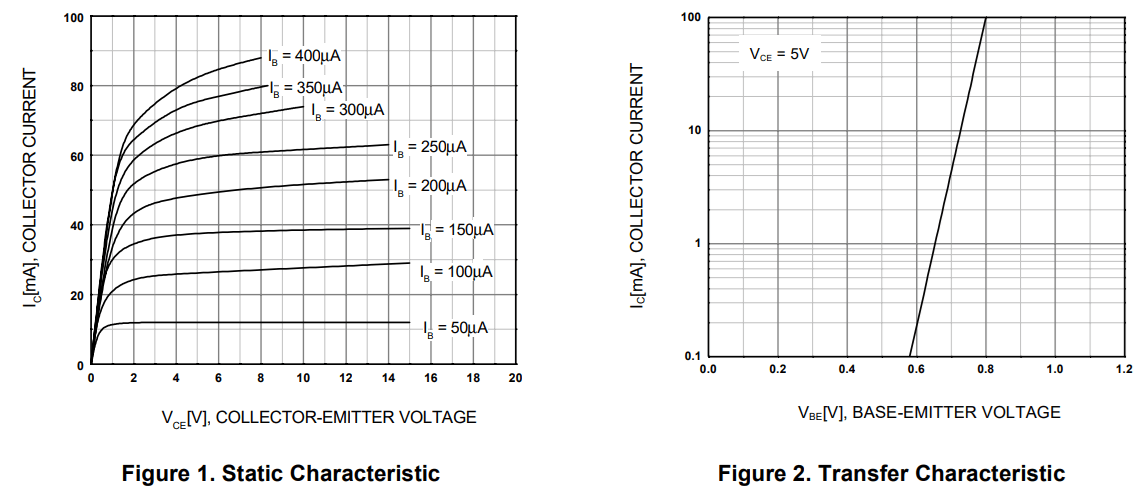

La courbe caractéristique statique (Figure 1) illustre comment le courant du collecteur (I₍C₎) varie avec la tension collecteur-émetteur (V₍CE₎) pour différents courants de base (I₍B₎).À mesure que V₍CE₎ augmente à partir de zéro, le courant du collecteur augmente rapidement avant d'entrer dans une région où il se stabilise, indiquant que le transistor est en mode actif.Des courants de base plus élevés déplacent chaque courbe vers le haut, ce qui signifie qu'un I₍B₎ plus grand entraîne un I₍C₎ proportionnellement plus élevé.Ce graphique montre essentiellement comment le BC547 BC547 onsemi TRANS NPN 45V 0.1A TO92-3 In Stock: 20300 pcs réagit aux variations de tension de charge lorsqu'il est piloté par différents courants de base, aidant ainsi les concepteurs à déterminer les points de fonctionnement.

La courbe caractéristique de transfert (Figure 2) montre la relation entre la tension base-émetteur (V₍BE₎) et le courant du collecteur (I₍C₎) à une tension collecteur-émetteur fixe.La forte augmentation exponentielle autour de 0,6 à 0,8 V indique le point auquel le BC547 commence à conduire fortement.Cette courbe met en évidence la sensibilité du transistor aux petites variations de tension à la base, ce qui est fondamental pour le comportement de l'amplification.

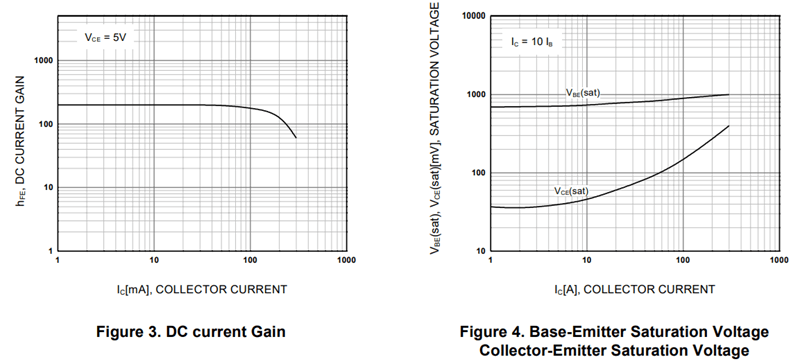

La courbe de gain de courant continu (Figure 3) représente h₍FE₎ par rapport au courant du collecteur.Cela montre que le gain de courant reste relativement stable pour des courants de collecteur faibles à modérés, mais finit par diminuer pour des courants plus élevés.Ce comportement permet d'identifier la plage de courant optimale pour obtenir un gain fiable dans les étages amplificateurs, où un courant de collecteur trop élevé peut réduire le gain et augmenter la distorsion.

La courbe de tension de saturation (Figure 4) présente comment V₍CE(sat)₎ et V₍BE(sat)₎ varient avec le courant du collecteur lorsque le transistor est en saturation.À mesure que I₍C₎ augmente, les deux tensions de saturation augmentent, indiquant que des courants plus élevés nécessitent plus de tension pour maintenir le BC547 complètement saturé.Ce graphique est crucial pour les applications de commutation, car il montre aux concepteurs les chutes de tension minimales attendues aux bornes du transistor lorsqu'il est utilisé comme commutateur à faibles pertes.

Circuit d'application de transistor BC547

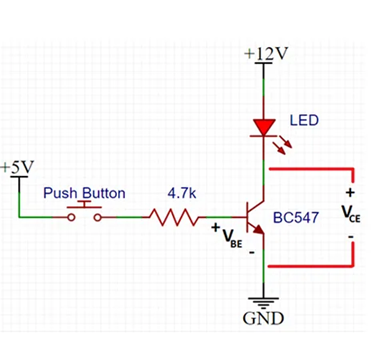

BC547 comme simple interrupteur côté bas

Dans ce circuit, le transistor BC547 BC547 onsemi TRANS NPN 45V 0.1A TO92-3 In Stock: 20300 pcs est utilisé comme interrupteur pour contrôler une LED alimentée par une alimentation de 12 V en utilisant uniquement un signal de bouton-poussoir de 5 V.Lorsque le bouton-poussoir est enfoncé, un petit courant de base circule à travers la résistance de 4,7 kΩ jusqu'à la base du BC547.Cela polarise en direct la jonction base-émetteur, provoquant la saturation du transistor.Une fois saturé, le transistor permet au courant de circuler facilement du collecteur vers l'émetteur, complétant ainsi le chemin de retour à la masse de la LED et l'allumant.Étant donné que le signal d'entrée et l'alimentation des LED proviennent de rails de tension différents (5 V et 12 V), le BC547 fournit un décalage de niveau et une amplification de puissance, permettant à une entrée basse tension de contrôler une sortie haute tension.Lorsque le bouton est relâché, le courant de base tombe à zéro, le transistor s'éteint et la LED s'éteint.

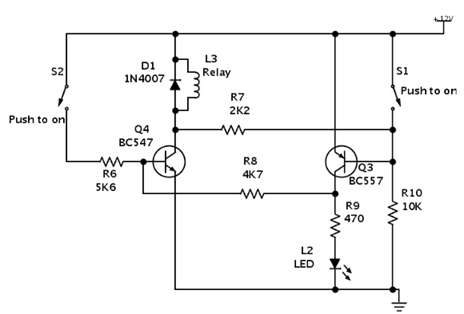

BC547 dans un circuit pilote de relais à verrouillage

Dans ce circuit plus complexe, le transistor BC547 (Q4) fait partie d'un verrou bistable qui contrôle un relais et une LED d'indication.Lorsque le bouton-poussoir S2 est enfoncé, un petit courant circule dans la base de Q4, provoquant la mise sous tension du BC547.Lorsque Q4 s'allume, il permet au courant de traverser la bobine du relais via la résistance R7, alimentant le relais.Le mouvement du relais modifie alors l'état du circuit afin que le système reste verrouillé même après le relâchement de S2.Pendant ce temps, le transistor PNP Q3 (un BC557) forme la moitié complémentaire du verrou, réinjectant une partie du courant du relais dans le réseau de base de Q4 via les résistances R8 et R9.Ce couplage croisé maintient Q4 polarisé tant que le verrou est actif.Appuyer sur le bouton S1 interrompt ce retour en retirant Q3 de la conduction, ce qui à son tour effondre le courant du relais et réinitialise le verrou.Dans cette conception, le BC547 fonctionne comme un pilote de relais, amplifiant de petits courants d'entrée dans le courant de bobine plus important requis, tout en participant à un réseau de rétroaction qui fournit une mémoire ou un comportement de bascule.

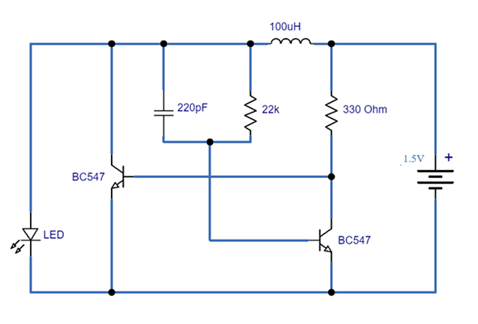

BC547 dans un oscillateur Joule Thief

Ce circuit utilise deux transistors BC547 dans un convertisseur élévateur auto-oscillant, communément appelé Joule Thief.Le but est d'alimenter une LED à partir d'une batterie de 1,5 V presque épuisée, trop faible pour un fonctionnement direct des LED.Les deux transistors BC547 forment un oscillateur à rétroaction régénératif : un transistor commence à conduire, tirant le courant à travers l'inductance.Au fur et à mesure que le champ magnétique dans l'inducteur se développe, une tension est induite à ses bornes et réinjectée à travers la résistance de 22 kΩ et le réseau de condensateurs de 220 pF dans les bases des transistors, activant brusquement un transistor tout en forçant l'autre à se désactiver en cycles alternés.Lorsque le transistor conducteur s'éteint soudainement, l'inductance libère son énergie stockée, générant un pic de tension suffisamment élevé pour allumer la LED.Cette commutation rapide se poursuit tant que la batterie est connectée.Ici, chaque transistor BC547 fonctionne comme un élément de commutation haute fréquence, travaillant ensemble pour convertir une basse tension en tension plus élevée requise pour l'éclairage LED.

Applications des transistors BC547

-Commutation basse consommation

-Amplification des signaux

-Circuits de contrôle LED

-Circuits de pilote de relais

-Petits pilotes de moteur ou de buzzer

-Commutation de niveau logique

-Préamplificateurs audio

-Amplification de petits signaux

-Amplification de tension et de courant

-Configurations de paires Darlington

-Multivibrateurs astables et monostables

-Générateurs d'ondes carrées

-Circuits générateurs de tonalités

-Circuits onduleurs de faible puissance

-Electronique alimentée par batterie

-Génération et mise en forme d'impulsions

-Changement de niveau

-Interfaçage des capteurs (LDR, température, etc.)

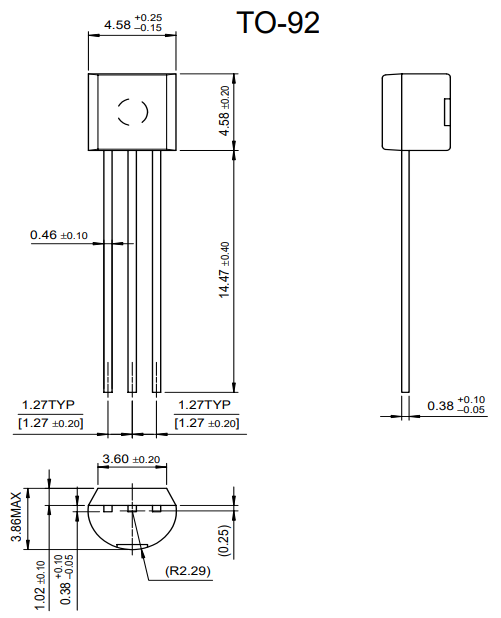

Dimensions mécaniques BC547

Avantages et limites

Avantages du BC547

-Faible coût et largement disponible

-Faible bruit, adapté aux applications audio et de signal

-Bon gain de courant (hFE généralement 110-800)

-Fonctionne bien à basse tension

-Convient pour la commutation et l'amplification à usage général

-Faible courant de fuite

-Facile à interfacer avec les microcontrôleurs

-Peut être utilisé dans des configurations à gain élevé comme les paires Darlington

Limites du BC547

-Faible courant nominal de collecteur (maximum 100 mA)

-Ne convient pas aux applications haute puissance ou haute tension

-Réponse en fréquence limitée par rapport aux transistors RF

-Tension maximale collecteur-émetteur (VCEO) seulement 45 V

-Impossible de piloter des charges à courant élevé sans étapes supplémentaires

-Les performances varient selon les groupes de gain (classes A, B, C)

- Sensible à la température comme la plupart des BJT

Fabricant

Fairchild (fait maintenant partie d'Onsemi) est connu pour ses solides capacités de fabrication de semi-conducteurs de haute qualité, y compris des composants discrets tels que des transistors, des diodes, des MOSFET et des circuits intégrés de gestion de l'alimentation.Leur expertise comprend la fabrication avancée de plaquettes, la production en grand volume, des technologies d'emballage fiables et des normes de contrôle qualité strictes qui garantissent des performances constantes des dispositifs.

Fiche technique PDF

Fiche technique BC547 :

BC546-50 Fiche technique.pdf

Télécharger les détails PDF

Foire aux questions [FAQ]

1. Quel est le courant de base maximum pour un transistor BC547 ?

Le courant de base doit généralement rester inférieur à 5 mA pour protéger le transistor et garantir une commutation fiable.

2. Le BC547 peut-il remplacer le 2N2222 dans la plupart des circuits ?

Oui, mais uniquement dans les applications à faible courant.Le 2N2222 peut gérer un courant plus élevé, alors vérifiez la charge avant de le remplacer.

3. Comment tester un transistor BC547 avec un multimètre ?

Utilisez le mode diode pour vérifier les jonctions base-émetteur et base-collecteur.Les deux devraient afficher une tension directe d'environ 0,6 à 0,7 V.

4. Le BC547 fonctionne-t-il avec les broches GPIO Arduino ou Raspberry Pi ?

Oui.Il peut être piloté directement à partir d'une broche GPIO avec une résistance de base appropriée pour commuter les LED, les relais et les capteurs.

5. Quelle est la valeur de résistance sûre pour la base BC547 ?

Les valeurs de résistance de base commune vont de 1 kΩ à 10 kΩ en fonction du courant de commutation requis.

6. Puis-je utiliser le BC547 dans des circuits amplificateurs audio ?

Oui.Ses performances à faible bruit le rendent adapté aux préamplificateurs et aux étages audio à petit signal.

7. Quelle est la différence entre BC547A, BC547B et BC547C ?

Ils diffèrent par le gain de courant : A a le hFE le plus bas, B est moyen et C a le gain le plus élevé.
