Comprendre les circuits du redresseur et les fonctions de diode

En électronique, les diodes sont utilisées pour contrôler l'écoulement de l'électricité dans les appareils.Ils aident à modifier le courant alternatif (AC) en courant direct (DC) et protéger les pièces électroniques contre les dommages causés par des directions de tension incorrectes.Cet article explorera le fonctionnement des diodes, les comparera à des systèmes comme les vannes d'eau dans la plomberie et discutera de ce qui se passe lorsqu'ils fonctionnent dans diverses conditions.Comprendre le fonctionnement des diodes, qu'ils permettent à l'électricité de le passer ou de le bloquer, nous aide à voir pourquoi ils sont si utiles dans les circuits électroniques de base et complexes.

Catalogue

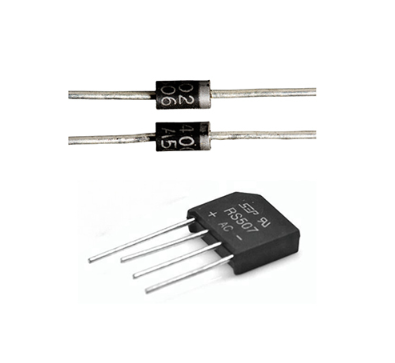

Présentation des diodes

Une diode est une pièce électronique de base qui contrôle comment le courant circule dans un circuit.Il permet au courant de se déplacer dans une seule direction et le bloque dans l'autre.Ce comportement à sens unique rend les diodes utiles dans de nombreux types de systèmes électroniques.

Figure 2. Symbole schématique de la diode semi-conducteur

Sur un diagramme de circuit, une diode est représentée comme un triangle pointant vers une ligne.Ce symbole montre la direction dans laquelle le courant peut couler - du triangle (anode) à la ligne (cathode) - basé sur le flux standard de positif à négatif.

Pour voir comment une diode fonctionne en action, imaginez une configuration simple avec une batterie, une diode et une lampe.Si l'extrémité positive de la batterie est connectée à l'anode de la diode, la diode excite "sur" et laisse passer le courant.La lampe s'allume car le courant circule dans tout le circuit.Mais si la batterie est retournée afin que l'extrémité négative se connecte à l'anode, la diode bloque le courant.Aucun électricité ne circule et la lampe reste éteinte.

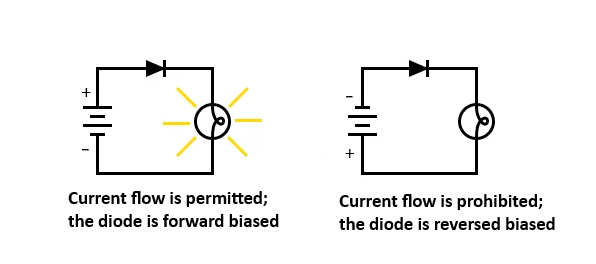

Figure 3. Fonctionnement de la diode

Penser à une diode comme un interrupteur à sens unique peut aider à comprendre comment il se comporte.Lorsque la diode est biaisée avant (positive à l'anode), c'est comme un interrupteur fermé - les couleurs.Lorsqu'il est inversé (négatif à l'anode), il agit comme un interrupteur ouvert - rien ne passe.

La flèche dans le symbole de la diode n'est pas seulement pour les looks.Il pointe dans la même direction que le courant est autorisé à couler, ce qui est la clé lors de la conception ou de la fixation des circuits.

Diodes et clapulades hydrauliques

Les diodes dans les circuits électriques fonctionnent beaucoup comme les clapulades à contre-courant dans les systèmes hydrauliques.Les deux agissent comme des portes à sens unique - guidant le flux dans une direction spécifique et le bloquant lorsqu'il essaie d'aller dans l'autre sens.

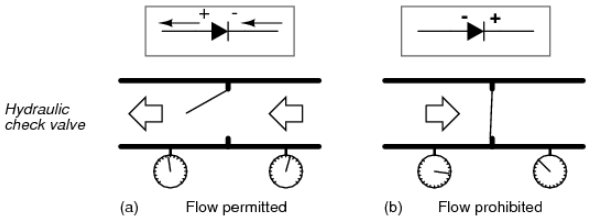

Figure 4. Analogie hydraulique

Dans un système hydraulique, un clapet anti-retour ne permet pas de passer le liquide que lorsqu'il y a plus de pression sur le côté d'entrée que sur la sortie.Si la pression baisse ou s'inverse, la valve s'arrête, arrêtant le débit.Les diodes suivent une règle similaire en électronique.Lorsque la tension à l'anode de la diode est plus élevée qu'à sa cathode, la diode est biaisée et permet au courant de se déplacer.Mais lorsque la tension est inversée, la diode devient polarisée inverse et arrête le courant, tout comme une valve fermée arminant l'écoulement du fluide.

Cette comparaison aide à introduire un comportement électrique abstrait dans un espace plus physique et familier.Regarder la construction et la libération de la pression du fluide dans un tuyau est plus facile à imaginer que le suivi des électrons invisibles.Cette image mentale - de quelque chose qui ne pousse physiquement à travers un passage que lorsque la pression est correcte - lesirrors comment une diode réagit à la tension.

Dans les deux cas, l'idée clé est la direction.Que vous ayez affaire à l'électricité ou à l'eau, l'écoulement n'est autorisé que dans une seule direction.Si les conditions sont bonnes, le chemin s'ouvre.Sinon, il est bloqué.Cette simple règle sous-tend la façon dont les deux appareils protègent leurs systèmes et contrôlent la façon dont l'énergie - ou le fluide - passe à travers.

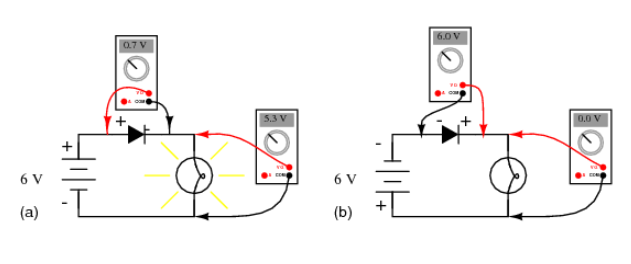

Figure 5. Mesures de tension du circuit de diode

Analyser le biais avant dans une diode

Lorsqu'une diode est biaisée vers l'avant, il permet au courant de passer avec seulement une petite chute de tension - typiquement autour de 0,7 volts pour une diode en silicium standard.Cela signifie que presque toute la tension de la source d'alimentation peut être utilisée par la charge connectée.Par exemple, dans un circuit simple avec une batterie, une diode et une lampe, une fois que la diode est biaisée vers l'avant, la lampe reçoit suffisamment de tension pour s'allumer.

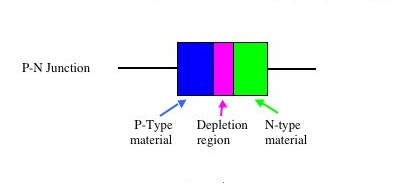

Figure 6. Modèle de jonction PN

Pour comprendre pourquoi cela se produit, cela aide à regarder à l'intérieur de la diode à la jonction P-N.Cette jonction a une région intégrée appelée la couche d'épuisement, qui agit comme une barrière.Dans des conditions neutres, cette zone ne contient aucune charge libre, il bloque donc le flux de courant.Mais lorsque l'anode (le côté de type P) est connecté à la borne positive d'une source d'alimentation, et la cathode (le côté de type N) est connectée aux changements négatifs, quelque chose d'important.La région de déplétion rétrécit.En se rétrécissant, il devient plus facile pour les porteurs de charge - électrons et trous - pour se déplacer à travers la jonction.Ce mouvement crée un chemin pour que le courant s'écoule à travers la diode et dans le reste du circuit.

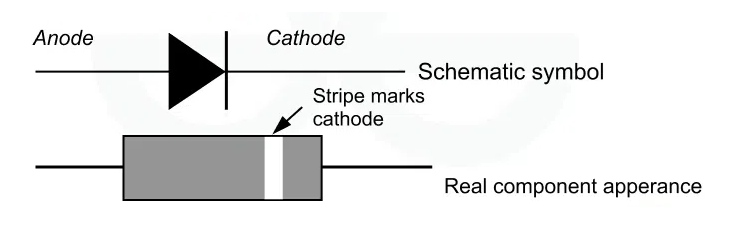

Figure 7. Symbole schématique et partie physique

Le symbole de la diode - un triangle pointant vers une ligne - déclenche la direction dans laquelle le courant est autorisé à couler, de l'anode à la cathode.Ce symbole reflète la structure interne de la diode.En pratique, la plupart des diodes physiques incluent une bande ou une marque à une extrémité pour indiquer la cathode.Ce marquage correspond au symbole du circuit et aide à un placement approprié lors de la construction ou de la réparation des appareils électroniques.

Fonctionnement des diodes en biais inverse

Lorsqu'une diode est inverse, la tension est appliquée dans la direction opposée - de la borne négative de la source d'alimentation à l'anode de la diode et de la borne positive à la cathode.Dans cette configuration, la région de déplétion interne dans la diode s'élargit.Cette zone élargie agit comme une forte barrière qui bloque le mouvement des porteurs de charge, empêchant tout courant significatif de passer.

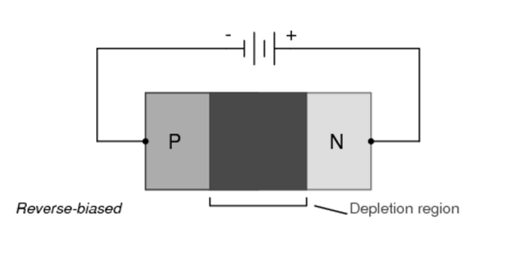

Figure 8. La région d'épuisement se développe avec un biais inversé

Cet effet est facile à observer dans un circuit de base.Imaginez une batterie connectée à une lampe à travers une diode, mais la diode est orientée à l'envers.Lorsqu'elle est mise en place, la lampe reste complètement éteinte.En effet, la tension de la batterie est maintenue à travers la diode, qui agit maintenant comme un isolant.Aucun courant n'atteint la lampe et rien ne se passe dans le reste du circuit.

Dans cet état, la diode arrête la voie électrique, un peu comme un interrupteur ouvert.Ce comportement de blocage est particulièrement utile dans les applications réelles.En arrêtant le courant inversé, la diode aide à protéger les composants électroniques délicats qui pourraient autrement être endommagés par une tension involontaire ou une polarité incorrecte.

Dynamique de la tension directe dans les diodes

La tension vers l'avant est la tension minimale dont une diode a besoin avant de commencer à effectuer.En dessous de ce point, la diode reste non conductrice parce que la barrière interne - la région de déplétion - bloque toujours l'écoulement de charge.À mesure que la tension avant est appliquée et augmente progressivement, cette barrière commence à rétrécir.Une fois que la tension atteint un seuil spécifique, la région de déplétion devient suffisamment étroite pour que les porteurs de charge se traversent.À ce stade, le courant commence à passer à travers la diode.

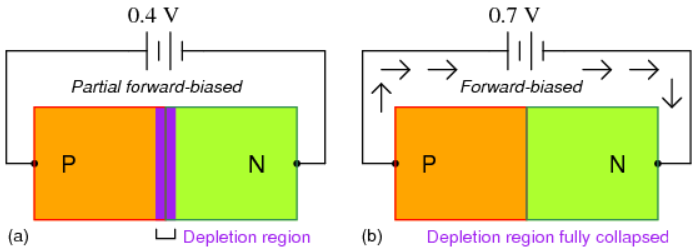

Figure 9. Augmentation du biais avant de la diminution de l'épaisseur de la région d'épuisement

La tension vers l'avant exacte dépend du matériau de la diode.Pour la plupart des diodes de silicium, le seuil est d'environ 0,7 volts.Pour les diodes de germanium, il est inférieur - environ 0,3 volts.Ces valeurs sont directement liées à la structure énergétique de chaque semi-conducteur, en particulier à l'écart d'énergie entre les bandes de valence et de conduction.

Une fois que la diode commence à mener, la chute de tension à travers, elle reste presque constante, même si le courant augmente.Il s'agit d'une différence clé par rapport aux résistances, où la tension et le courant changent ensemble.Dans la conception réelle du circuit, ce comportement stable rend les diodes faciles à modéliser.Vous pouvez souvent supposer une chute de tension fixe à travers la diode, ce qui simplifie les calculs et aide à rationaliser le processus de conception.

L'équation de diode

Le comportement de la chute de tension à travers une diode est dicté par un phénomène plus complexe impliquant le courant de diode, la tension à travers la jonction, la température de la jonction et plusieurs constantes physiques.Cette relation est encapsulée dans ce que l'on appelle l'équation de la diode:

où:

• JE_D est le courant de diode dans les ampères

• JE_S est le courant de saturation dans les ampères (généralement environ 1 × 10⁻¹²)

• E est le numéro d'Euler, environ 2,718281828

• q représente la charge d'un électron (1,6 × 10⁻¹⁹)

• V_D La tension est-elle appliquée à travers la diode en volts

• n est le facteur de non-idéalité ou le coefficient d'émission, généralement entre 1 et 2

• k est la constante de Boltzmann (1,38 × 10⁻²³)

• t est la température de la jonction à Kelvin

À température ambiante, la tension thermique - souvent appelée Vₜ - est d'environ 26 millibolts.Cette petite valeur peut sembler sans importance, et dans de nombreux circuits de base, il est souvent ignoré.Mais dans les applications avancées, comme les capteurs de température de précision ou les circuits qui reposent sur le contrôle exact du courant, cette tension thermique est utilisée.Il aide à déterminer à quel point la diode est sensible aux changements de tension et comment le courant réagit.

Où:

• JE_D = Courant de diode dans les ampères (a)

• JE_S = Courant de saturation dans les ampères (a), généralement 1 × 10⁻¹²)

• E = numéro d'Euler, environ 2,718281828

• V_D = Tension appliquée à travers la diode en volts (v)

Même si l'équation de la diode ajoute de la complexité, dans la conception du circuit quotidien, il est courant de traiter la diode comme ayant une chute de tension presque constante.Par exemple, vous pouvez simplement supposer une chute de 0,7 V pour les diodes de silicium car elle reste assez stable sur une large gamme de courant.Cette simplification est suffisamment bonne pour la plupart des utilisations, mais lorsque la précision est importante, en particulier dans les conceptions haute performance ou sensibles à la température - vous pouvez compter sur l'équation de diode complète pour obtenir des résultats fiables.

Fonctionnement de la diode biaisée

Lorsqu'une diode est inverse, la tension est appliquée dans la direction opposée du flux de courant.Cela fait que la région de déplétion à l'intérieur de la jonction P-N s'élargit, créant une forte barrière interne.À mesure que la barrière se développe, il devient extrêmement difficile pour les transporteurs de charge de traverser et le flux de courant est effectivement bloqué.Dans la plupart des cas, seul un minuscule courant de fuite - souvent mesuré en microamps - passe.Pour les circuits à usage général, cette fuite est si petite qu'elle n'a aucun effet pratique.

Cependant, si la tension inverse augmente au-delà d'un certain point, connu sous le nom de tension de panne, la capacité de blocage de la diode échoue.À ce stade, le courant coule soudainement et rapidement.Pour les diodes standard, cela peut entraîner des dommages permanents dus à une surchauffe ou à une rupture de jonction.Cependant, certaines diodes, comme les diodes Zener, sont spécialement conçues pour fonctionner en toute sécurité dans cette région.Les diodes Zener utilisent une panne contrôlée comme moyen de réguler la tension.

Figure 10. Courbe de diode

La tension inverse la plus élevée qu'une diode peut résister sans décomposer est appelée la tension inverse maximale, ou PIV.Cette note est risquée lors du choix des diodes pour les applications à haute tension.Il est également important de comprendre que le PIV n'est pas fixe - il peut se déplacer légèrement en fonction de la température.Au fur et à mesure que la diode se réchauffe, sa capacité à gérer la tension inverse peut s'améliorer dans les limites, mais une chaleur excessive présente toujours un risque.

Dans les circuits comme les redresseurs ou les alimentations, où les tensions inversées peuvent augmenter, les diodes ont souvent besoin de notes PIV de 50 volts ou plus.Dans les systèmes industriels ou à haute tension, ce nombre peut atteindre des milliers de personnes.La sélection d'une diode avec un PIV approprié garantit un fonctionnement fiable et protège le système des défaillances inattendues.

Diodes comme redresseurs

Les diodes sont largement utilisées comme redresseurs - des composants qui convertissent le courant alternatif (AC) en courant direct (DC).Parce qu'ils permettent uniquement au courant de passer dans une direction, ils sont idéaux pour façonner AC en un flux de courant utilisable et unidirectionnel.Ce comportement est dangereux dans de nombreux systèmes électroniques où une puissance régulière et contrôlée est nécessaire.

Voici quelques façons clés par les diodes utilisées comme redresseurs:

Alimentation électrique

Dans la plupart des appareils électroniques, la puissance des prises de mur est AC, mais les circuits internes ont besoin de DC pour fonctionner.Les diodes dans les circuits d'alimentation électrique s'écoulent au courant direct pendant la moitié correcte du cycle AC, la convertissant efficacement en courant continu.

Démodulation de signal radio

Dans les radios, les diodes aident à éliminer l'onde porteuse du signal entrant, laissant derrière lui les informations audio d'origine.Ce processus, appelé démodulation, est nécessaire pour une reproduction sonore claire.

Systèmes de contrôle d'éclairage

Les diodes régulent le flux de puissance dans les systèmes d'éclairage intelligent.En façonnant la forme d'onde ou en limitant la direction actuelle, ils aident à améliorer l'efficacité énergétique et à empêcher le scintillement.

Détection de crête du signal

Dans le traitement du signal, les diodes sont souvent utilisées pour attraper la tension de crête d'une forme d'onde.Ceci est utile dans les circuits qui doivent mesurer ou réagir au point le plus élevé d'un signal.

Équipement de soudage

Dans le soudage industriel, le pouvoir constant est dangereux.Les diodes disposées dans un pont à ondes complètes permettent une sortie CC régulière, vous donnant un contrôle précis et une réduction de l'usure des équipements.

Comparaison des diodes Schottky et des diodes de redresseur standard

Aspect	Standard Diodes de redresseur	Schottky Diodes
Type de jonction	Jonction P-N	Jonction métal-semiconductrice
Chute de tension (biais avant)	Généralement ~ 0,7 V (silicium)	Généralement ~ 0,2 à 0,4 V
Temps de récupération inversé	Quelques centaines de nanosecondes	Très court - mesuré en picosecondes (pratiquement zéro)
Vitesse de commutation	Modéré	Très rapide
Applications typiques	Alimentation, circuits à charge élevée	Commutation à grande vitesse, systèmes RF, électronique numérique
Tension inverse maximale (PIV)	Généralement plus élevé	Généralement plus bas
Génération EMI	Plus élevé en raison d'un temps de récupération plus long	Plus bas en raison d'un délai de commutation minimal
Capacité de manutention actuelle	Haut	Modéré à élevé (dépend de la conception)
Adébabilité pour les hautes fréquences	Moins approprié	Idéal

Comment tester une diode de redresseur à l'aide d'un multimètre?

Pour vérifier si une diode de redresseur fonctionne correctement, vous pouvez le tester avec un multimètre.Ce processus vous aide à confirmer si la diode mène dans une direction et bloque dans l'autre - la fonction centrale de toute diode.

Étape 1: Retirez la diode du circuit

Sortez la diode du circuit avant les tests.S'il reste connecté, d'autres composants peuvent affecter les lectures et vous donner des résultats inexacts.

Étape 2: Réglez le multimètre sur le mode de résistance

Tournez le motif multimètre en paramètre de résistance (OHM).Pour une meilleure précision, en particulier lors de la détection de petites différences, utilisez une plage de résistance plus élevée comme × 100 ou × 1000 ohms.

Étape 3: Mesurez la résistance dans les deux sens

Connectez la sonde rouge à une extrémité de la diode et la sonde noire à l'autre.Notez la lecture de la résistance.Ensuite, inversez les sondes - connectez le rouge où se trouvait le noir et vice versa - et prenez une autre lecture.

Comprendre les résultats

• Diode de travail: Vous devriez voir une faible résistance (quelques centaines d'ohms) dans une direction et une résistance très élevée ou infinie dans l'autre.Cela signifie que la diode permet au courant de passer dans une seule direction, comme prévu.

• Diode court-circuité: Si les deux lectures montrent une faible résistance, la diode est court-circuitée.Cela laisse le courant dans les deux sens, ce qu'il ne devrait pas faire.

• Diode ouverte : Si les deux lectures montrent une résistance élevée ou infinie, la diode est probablement endommagée ou cassée.Cela n'autorise pas le courant dans les deux sens.

Cette méthode simple aide à vérifier que la diode se comporte comme elle le devrait - conducteur dans une seule direction.C'est un moyen rapide et fiable de vérifier la santé des diodes avant de l'utiliser dans un circuit.

Conclusion

Les diodes, avec leur travail de base mais important, montrent la beauté de la conception électronique.Qu'ils dirigent le courant dans une simple lampe de poche ou une puissance de contrôle dans un système radio avancé, leur impact est remarquable.Ce regard sur les diodes, de leur fonction générale à leurs rôles importants dans différents appareils, souligne à quel point ils sont actifs pour la fiabilité et l'efficacité des systèmes électroniques.En comparant leur fonction aux systèmes physiques comme les valves hydrauliques et en discutant de la façon dont ils réagissent à diverses pressions électriques, nous visons à comprendre ces pièces électroniques clés plus claires et plus pratiques.

Questions fréquemment posées [FAQ]

1. Les diodes dépassent-elles la tension?

Oui, les diodes baissent la tension lorsqu'ils conduisent l'électricité.Cette chute de tension est une caractéristique inhérente aux diodes en raison de leur matériau semi-conducteur.Pour les diodes de silicium, cette goutte est généralement d'environ 0,7 volts lorsqu'elle est biaisée vers l'avant.Cela signifie que lorsque le courant traverse la diode dans la bonne direction (de l'anode à la cathode), cela réduira toujours la tension passant d'environ 0,7 volts.Ceci est grave à considérer dans la conception du circuit car il a un impact sur la tension globale disponible dans le circuit.

2. Comment une diode de jonction est-elle utilisée comme redresseur à ondes complètes?

Une diode de jonction peut être configurée comme un redresseur à ondes complètes à l'aide d'une configuration de pont, qui comprend quatre diodes.Cette configuration permet au circuit de convertir les deux moitiés d'une forme d'onde CA en CC.En termes pratiques, au cours de chaque demi-cycle de l'entrée CA, deux des quatre diodes conduisent par paires, inversant chaque fois la moitié négative du signal AC en positif, produisant ainsi une sortie CC continue et non pulsante.Ceci est utile pour les appareils qui nécessitent une tension CC stable pour le fonctionnement.

3. Comment déterminez-vous si une diode est activée ou désactivée?

Pour déterminer si une diode est activée (conductrice) ou désactivée (non conductrice), vous vérifiez la tension à travers la diode et la direction du flux de courant.Si la tension à travers la diode est supérieure à sa tension vers l'avant seuil (environ 0,7 V pour les diodes de silicium) et que le courant s'écoule de l'anode à la cathode, la diode est allumée.Si la tension est inférieure à ce seuil ou si le courant tente de s'écouler de la cathode à l'anode, la diode est désactivée.Cela peut être testé pratiquement à l'aide d'un multimètre en mode diode, qui affichera la chute de tension avant lorsque la diode est biaisée vers l'avant et «OL» (over limite) en cas de polarisation inverse.

4. Que se passe-t-il si vous tournez la diode dans le circuit?

L'inversion d'une diode dans un circuit passe son comportement de la conduite au mode de blocage.Si vous transformez une diode, elle bloquera le flux de courant dans des circonstances normales, sauf si la tension inverse appliquée à travers la diode dépasse sa tension de panne.Une utilisation pratique, cela peut entraîner le fonctionnement du circuit ou se comporter de manière imprévisible si la diode est destinée à contrôler la direction du flux de courant ou des pointes de tension de bloc.

5. Comment vérifiez-vous la polarité d'une diode?

Pour vérifier la polarité d'une diode, identifiez les bornes d'anode et de cathode.La cathode est généralement marquée d'une bande.À l'aide d'un multimètre défini sur le mode Diode, connectez la sonde rouge à une borne et la sonde noire à l'autre.Si le multimètre affiche une chute de tension (généralement 0,7 V pour les diodes de silicium), la sonde rouge est sur l'anode et le noir est sur la cathode.Si le multimètre affiche l'OL, les sondes sont inversées.Ce test pratique permet de s'assurer que la diode est correctement placée dans un circuit pour fonctionner comme prévu.
