Comprendre les condensateurs MLCC dans l'électronique moderne

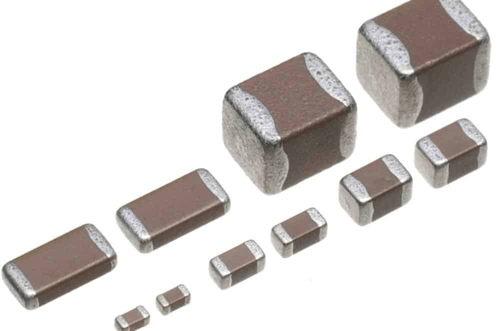

Les condensateurs MLCC sont généralement disponibles dans des boîtiers compacts de type puce avec des corps en céramique et des bornes métalliques conçus pour le montage sur PCB.Choisir le bon MLCC ne consiste pas seulement à choisir une valeur de capacité.Cet article explique ce que sont les condensateurs MLCC, leur fonctionnement, leurs types et tailles courants, leurs caractéristiques électriques importantes, leurs applications réelles et bien plus encore.

Catalogue

Qu'est-ce que le MLCC (condensateur céramique multicouche) ?

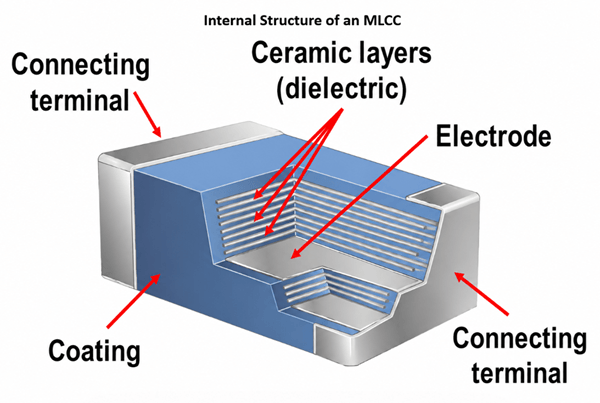

Un MLCC (Multi-layer Ceramic Capacitor) est un type de condensateur céramique fabriqué en empilant plusieurs fines couches diélectriques en céramique avec des électrodes métalliques internes à l'intérieur d'une seule puce compacte.Ces couches empilées fonctionnent ensemble pour stocker l’énergie électrique tout en conservant une très petite taille physique.

Les MLCC sont couramment utilisés comme condensateurs à montage en surface dans les circuits électroniques modernes, car ils peuvent fournir une capacité relativement élevée, une réponse électrique rapide et des performances haute fréquence stables dans des appareils compacts.Leur construction multicouche permet à de nombreuses couches de condensateur de fonctionner en parallèle dans un seul boîtier, augmentant ainsi la densité de capacité par rapport aux condensateurs céramiques monocouches.

La plupart des MLCC sont des composants à puce rectangulaires avec des terminaisons métalliques aux deux extrémités pour un montage direct sur PCB.À l’intérieur de la puce, des couches de céramique et des électrodes alternées sont empilées, pressées et frittées à haute température pour former une structure monolithique solide.En raison de cette construction, les MLCC sont également appelés condensateurs céramiques monolithiques.

Comment fonctionnent les condensateurs MLCC dans les circuits électroniques

Les condensateurs MLCC fonctionnent en stockant une charge électrique entre leurs électrodes internes et leurs couches diélectriques en céramique.Lorsqu'une tension est appliquée aux bornes du condensateur, un champ électrique se forme à l'intérieur du matériau céramique, permettant au MLCC de stocker et de libérer de l'énergie électrique très rapidement pendant le fonctionnement du circuit.

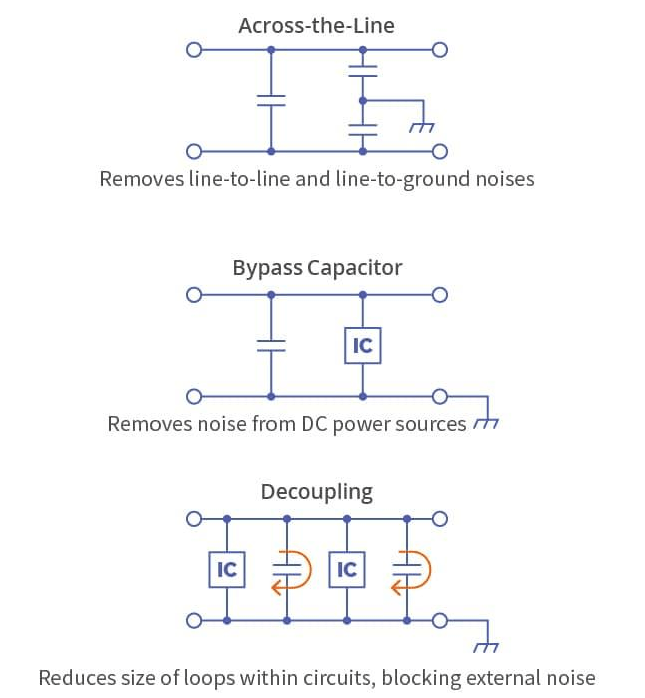

Dans les circuits électroniques pratiques, les condensateurs MLCC sont principalement utilisés pour le filtrage, le contournement et le découplage du bruit, comme le montre le schéma ci-dessous.Ces fonctions aident à maintenir une tension stable et à réduire les interférences électriques indésirables pouvant affecter les composants électroniques sensibles.

Dans les applications de filtrage traversant la ligne, les condensateurs aident à supprimer le bruit ligne à ligne et ligne à terre généré par les circuits de commutation ou les interférences électriques externes.Cela améliore la qualité du signal et réduit le bruit électromagnétique dans les systèmes électriques.

Dans les configurations de condensateur de dérivation, un MLCC est connecté à proximité d'une broche d'alimentation IC pour éliminer le bruit haute fréquence de l'alimentation CC.Le condensateur fournit un chemin court pour les signaux de bruit indésirables vers la terre tout en permettant au circuit intégré de recevoir une alimentation en tension plus propre et plus stable.

Dans les applications de découplage, les condensateurs MLCC réduisent les fluctuations de tension causées par une commutation rapide à l'intérieur des circuits intégrés.Lorsqu'un circuit intégré demande soudainement du courant, le MLCC à proximité libère rapidement l'énergie stockée pour stabiliser la tension d'alimentation locale.Cela permet d'éviter l'instabilité du signal, les erreurs de synchronisation et le couplage de bruit indésirable entre les circuits proches.

Étant donné que les MLCC ont une très faible ESR (résistance en série équivalente) et ESL (inductance en série équivalente), ils peuvent réagir extrêmement rapidement au bruit haute fréquence et aux pics de courant transitoires.Cela les rend très efficaces dans les processeurs, les microcontrôleurs, les circuits RF, les alimentations à découpage, les appareils de communication et les systèmes numériques à haut débit.

Pour améliorer les performances de filtrage sur différentes plages de fréquences, les ingénieurs placent souvent plusieurs condensateurs MLCC avec différentes valeurs de capacité en parallèle à proximité des circuits intégrés et des rails d'alimentation critiques.

Types de diélectriques MLCC expliqués

Le matériau diélectrique utilisé à l'intérieur d'un MLCC affecte grandement ses performances électriques, sa stabilité, sa plage de capacité et sa fiabilité de fonctionnement.Différents types de diélectriques sont conçus pour différentes applications, c'est pourquoi la sélection du diélectrique MLCC approprié est importante dans la conception de circuits électroniques.

Les diélectriques MLCC sont généralement divisés en deux grandes catégories : les condensateurs de classe 1 et de classe 2.

Condensateurs MLCC de classe 1

Les MLCC de classe 1 sont conçus pour des applications de haute stabilité et précision.Les types diélectriques de classe 1 les plus courants sont C0G et NP0.Ces condensateurs maintiennent une capacité très stable lors des changements de température, de tension et de fréquence.

En raison de leurs faibles pertes électriques et de leur dérive de capacité minimale, les MLCC de classe 1 sont couramment utilisés dans les circuits RF, les oscillateurs, les circuits de résonance, les filtres et les applications de synchronisation où la précision est essentielle.

Cependant, les MLCC de classe 1 fournissent généralement des valeurs de capacité inférieures à celles des condensateurs de classe 2 et sont généralement plus chers.

Condensateurs MLCC de classe 2

Les MLCC de classe 2 sont optimisés pour une densité de capacité plus élevée et une taille compacte.Les types diélectriques courants incluent X7R, X5R, Y5V et Z5U.Ces condensateurs sont largement utilisés dans les circuits électroniques de filtrage, de dérivation, de découplage et d'usage général de l'alimentation électrique.

Les X7R et X5R offrent une combinaison équilibrée de valeur de capacité, de stabilité de température et de coût, ce qui en fait l'un des types diélectriques MLCC les plus couramment utilisés dans l'électronique moderne.

Y5V et Z5U peuvent atteindre une capacité très élevée dans de petits boîtiers, mais leur capacité change de manière plus significative avec la température et la tension appliquée.Pour cette raison, ils sont généralement utilisés dans des applications moins critiques où une haute précision n’est pas requise.

Caractéristiques X7R contre X5R contre C0G

Les condensateurs C0G offrent la meilleure stabilité électrique et les caractéristiques de perte les plus faibles, mais leurs valeurs de capacité sont généralement beaucoup plus faibles.Les condensateurs X7R et X5R prennent en charge des valeurs de capacité beaucoup plus élevées et sont mieux adaptés aux applications de filtrage et d'alimentation.

Les condensateurs X7R peuvent fonctionner sur une plage de températures plus large que les condensateurs X5R, tandis que le X5R permet souvent une densité de capacité légèrement supérieure dans des tailles plus petites.Le choix entre ces types diélectriques dépend de la stabilité requise, de la température de fonctionnement, de la sensibilité du circuit et de l'espace PCB disponible.

Tailles et dimensions courantes des packages MLCC

Les condensateurs MLCC sont disponibles dans de nombreuses tailles de boîtiers pour prendre en charge différentes exigences de circuits, configurations de circuits imprimés et conceptions électroniques miniaturisées.La taille du boîtier détermine les dimensions physiques du condensateur et peut affecter la plage de capacité, la tension nominale, la capacité de gestion du courant et la résistance mécanique.

Les MLCC plus petits sont couramment utilisés dans les smartphones, les appareils portables, les tablettes et les appareils électroniques compacts où l'espace sur les PCB est limité.Des boîtiers de plus grande taille sont souvent utilisés dans les alimentations électriques, les systèmes automobiles et l'électronique industrielle qui nécessitent des capacités ou des tensions nominales plus élevées.

Les tailles de package MLCC les plus courantes sont indiquées ci-dessous.

Impérial Taille	Métrique Taille	Typique Applications
0201	0603	Ultra-compact appareils mobiles
0402	1005	Les smartphones et appareils électroniques portables
0603	1608	Usage général circuits
0805	2012	Filtrage de puissance et découplage
1206	3216	Plus haut applications de capacité
1210	3225	Alimentation et systèmes industriels

À mesure que la taille du boîtier augmente, les condensateurs MLCC peuvent généralement prendre en charge :

• Valeurs de capacité plus élevées

• Tensions nominales plus élevées

• Meilleure dissipation de la chaleur

• Durabilité mécanique améliorée

Cependant, les condensateurs plus gros nécessitent également plus d'espace sur le PCB.Les ingénieurs équilibrent souvent les contraintes de taille du boîtier, de performances électriques, de fiabilité et de disposition des cartes lors de la sélection des MLCC pour une conception.Les produits électroniques modernes continuent de s'orienter vers des boîtiers MLCC plus petits pour prendre en charge des appareils plus fins et plus compacts tout en conservant des performances électriques élevées.

Caractéristiques électriques importantes des condensateurs MLCC

Les caractéristiques électriques du MLCC affectent les performances du condensateur dans les circuits réels, notamment en termes de filtrage, de découplage, de stabilité de tension et de fonctionnement haute fréquence.

Capacitance Value

La valeur de capacité fait référence à la quantité de charge électrique qu'un MLCC peut stocker.Elle est généralement mesurée en picofarads, nanofarads ou microfarads.Dans un circuit, cette valeur affecte la capacité du condensateur à lisser les changements de tension, à filtrer le bruit ou à répondre à une demande soudaine de courant provenant de composants proches.

La valeur de capacité d'un MLCC dépend de son matériau diélectrique, de la surface de l'électrode interne, du nombre de couches de céramique et de la taille du boîtier.Des MLCC plus grands ou des condensateurs comportant davantage de couches internes peuvent généralement fournir une capacité plus élevée, tandis que des boîtiers plus petits sont souvent sélectionnés lorsque l'espace sur le PCB est limité.

Capacitance Tolerance

La tolérance de capacité indique dans quelle mesure la capacité réelle peut différer de la valeur nominale imprimée dans la fiche technique.Par exemple, un MLCC évalué à 1 µF avec une tolérance de ± 10 % peut avoir une capacité réelle légèrement supérieure ou inférieure à cette valeur.

Cette caractéristique est importante car certains circuits nécessitent une capacité très précise pour fonctionner correctement.Les circuits RF, oscillateurs, filtres et circuits de synchronisation nécessitent souvent des valeurs de tolérance plus strictes.Pour le contournement et le découplage généraux, une tolérance plus large est généralement acceptable car le rôle principal du condensateur est la réduction du bruit et la stabilisation de la tension.

Voltage Rating and Derating

La tension nominale est la tension maximale qu'un MLCC peut gérer en toute sécurité pendant son fonctionnement.Si la tension appliquée dépasse cette valeur nominale, le matériau diélectrique peut être soumis à des contraintes, ce qui peut réduire la fiabilité ou provoquer une panne.

Dans la conception de circuits réels, les ingénieurs utilisent souvent un déclassement de tension.Cela signifie choisir un MLCC avec une tension nominale supérieure à la tension réelle du circuit.Par exemple, un MLCC 25 V peut être utilisé dans un circuit 12 V pour fournir une marge de fonctionnement plus sûre.Le déclassement contribue à améliorer la fiabilité à long terme, en particulier dans les applications automobiles, industrielles et d'alimentation électrique.

DC Bias Effect

L’effet de polarisation CC est l’un des comportements réels les plus importants des condensateurs MLCC.Dans de nombreux diélectriques de classe 2 tels que X5R et X7R, la capacité effective diminue lorsqu'une tension continue est appliquée.

Cela signifie qu'un condensateur étiqueté 10 µF peut fournir beaucoup moins de capacité pendant le fonctionnement réel.L’effet est plus fort dans les boîtiers de petite taille et dans les MLCC à haute capacité.Pour cette raison, les ingénieurs vérifient souvent les courbes de polarisation CC dans la fiche technique et peuvent sélectionner une valeur de capacité plus élevée que celle requise théoriquement par le circuit.

RSE

ESR, ou Equivalent Series Resistance, est la petite résistance interne à l’intérieur du condensateur.Un ESR inférieur permet au MLCC de réagir rapidement aux changements actuels et de réduire les pertes d'énergie pendant le fonctionnement.

Les condensateurs MLCC ont généralement une ESR bien inférieure à celle des condensateurs électrolytiques.Cela les rend efficaces pour le filtrage haute fréquence, les alimentations à découpage, les circuits RF et le découplage à proximité des broches d'alimentation des circuits intégrés.Le faible ESR contribue également à réduire la génération de chaleur et à améliorer l'efficacité du circuit.

ESL

ESL, ou Equivalent Series Inductance, est la petite inductance indésirable provoquée par la structure interne et les bornes du condensateur.Aux hautes fréquences, l’ESL peut affecter la façon dont le condensateur filtre le bruit.

Les MLCC ont généralement un faible ESL en raison de leur structure multicouche compacte et de leurs trajets de courant courts.Cela les rend adaptés aux circuits numériques, processeurs, appareils de communication et systèmes RF à grande vitesse où une suppression rapide du bruit est nécessaire.

Temperature Characteristics

Les caractéristiques de température décrivent comment la capacité change lorsque la température de fonctionnement change.Différents matériaux diélectriques se comportent différemment sous contrainte thermique.

Les MLCC C0G offrent une excellente stabilité en température et sont utilisés dans des circuits de précision.Les condensateurs X7R et X5R offrent une capacité plus élevée mais permettent une plus grande variation de capacité en fonction de la température.Les condensateurs Y5V et Z5U peuvent offrir une capacité élevée dans de petites tailles, mais leur stabilité en température est beaucoup plus faible.

Frequency Characteristics

Les caractéristiques de fréquence décrivent le comportement d'un MLCC lorsque la fréquence du signal change.Les condensateurs MLCC sont largement utilisés dans les circuits haute fréquence car ils ont un faible ESR et un faible ESL.

Aux hautes fréquences, les MLCC peuvent aider à éliminer les bruits indésirables, à stabiliser les rails d'alimentation et à prendre en charge un fonctionnement propre du signal.C'est pourquoi ils sont couramment utilisés dans les régulateurs de commutation, les modules RF, les processeurs, les GPU et les circuits de communication.

Insulation Resistance

La résistance d'isolation mesure dans quelle mesure le matériau diélectrique empêche les courants de fuite entre les électrodes internes.Une résistance d'isolation plus élevée signifie que le condensateur peut retenir la charge plus efficacement avec moins de fuites.

Ceci est important dans les circuits à faible consommation, les appareils alimentés par batterie, les circuits de synchronisation et les systèmes analogiques de précision.Une mauvaise résistance d’isolation peut augmenter la perte de puissance et réduire la précision du circuit.

Aging Characteristics

Les caractéristiques de vieillissement décrivent la manière dont la capacité évolue au fil du temps.Certains MLCC, en particulier les types de classe 2 tels que X7R et X5R, perdent progressivement leur capacité en raison de modifications du matériau diélectrique céramique.

Les condensateurs C0G vieillissent très peu et restent stables pendant longtemps.Les MLCC de classe 2 offrent une capacité plus élevée, mais les concepteurs doivent tenir compte du vieillissement lorsque la stabilité de la capacité à long terme est importante.

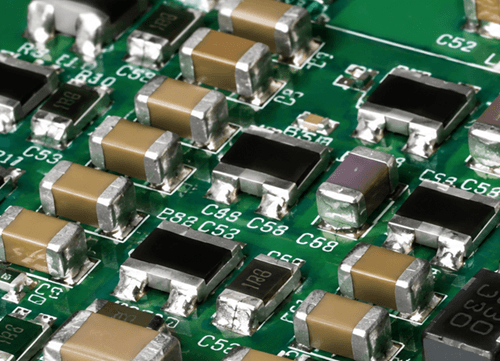

MLCC Applications in Real Electronic Systems

Smartphones and Mobile Devices

Smartphones, tablets, and wearable devices use large numbers of MLCC capacitors for power management, signal filtering, RF communication, and processor decoupling.Leur petite taille de boîtier les rend idéaux pour les conceptions électroniques compactes.

Power Supplies and DC-DC Converters

MLCCs are commonly used in switching power supplies and DC-DC converters to reduce voltage ripple, stabilize output voltage, and filter high-frequency noise generated during switching operation.

Computer Motherboards and GPUs

Modern motherboards and graphics cards use MLCC capacitors near CPUs, GPUs, and memory chips to maintain stable power delivery during high-speed processing and rapid current changes.

Electronique automobile

Les systèmes automobiles utilisent des MLCC dans les unités de commande du moteur, les systèmes d'infodivertissement, les modules ADAS, les capteurs et les systèmes d'alimentation des véhicules électriques.Les MLCC de qualité automobile sont conçus pour résister aux vibrations, à la chaleur et aux conditions de fonctionnement difficiles.

Industrial Equipment

Industrial control systems, robotics, and automation equipment use MLCC capacitors for signal filtering, power stabilization, and electromagnetic noise suppression in high-reliability environments.

RF and Communication Circuits

RF modules, wireless communication devices, and antenna systems use MLCCs because of their low ESR and low ESL characteristics, which help improve high-frequency signal performance.

Consumer Electronics

Televisions, gaming consoles, cameras, audio systems, and home appliances use MLCC capacitors for filtering, timing, and stable power operation in compact electronic circuits.

Medical Electronics

Medical devices such as patient monitors, portable diagnostic equipment, and imaging systems use MLCCs because of their reliability, compact size, and stable electrical performance.

AI Servers and Data Centers

High-performance servers and AI computing systems use large numbers of MLCC capacitors to support fast processors, high-current power delivery, and stable operation in high-speed computing environments.

MLCC vs Other Capacitors

Paramètre	MLCC	Électrolytique Condensateur	Tantale Condensateur	Film Condensateur
Construction Matériel	Céramique dielectric	Liquid electrolyte	Tantalum oxide	Plastic film dielectric
Polarity	Non-polarized	Habituellement polarized	Polarized	Non-polarized
Taille physique	Very compact	Plus grand	Compacte	Plus grand
Capacité Gamme	Low to medium/high	Très élevé	Moyen à élevé	Faible à moyen
RSE	Très faible	Plus haut	Faible	Faible
ESL	Très faible	Modéré	Faible	Modéré
High-Frequency Performance	Excellent	Limited	Bon	Bon
Tension Stability	Affected by DC bias	Plus stable	Stable	Very stable
Température Stability	Depends on dielectric type	Modéré	Bon	Excellent
Aging Characteristics	Class 2 types may age	Electrolyte degrades over time	Stable	Very low aging
Durée de vie	Longue	Limité par electrolyte drying	Long si correctement utilisé	Longue
Failure Behavior	Cracking or short circuit	Electrolyte leakage or drying	Peut échouer if overstressed	Usually open échec
Précision Applications	C0G suitable	Not ideal	Modéré	Excellent
Power Supply Filtering	Good for high frequency	Excellent pour bulk filtering	Bon	Modéré
Applications RF	Excellent	Pauvre	Modéré	Bon
Typique Applications	Decoupling, filtrage, circuits RF	Bulk energy stockage, alimentations	Compact power circuits	Audio, precision, high-voltage circuits
Coût	Faible à modéré	Faible	Modéré à élevé	Modéré
Principal avantage	Petite taille et high-frequency performance	Très élevé capacité	Stable capacitance in compact size	Excellent stabilité et précision
Principale limite	Biaisie CC perte de capacité	Taille plus grande et shorter lifespan	Polarité sensibilité	Physique plus grand taille

MLCC Industry Market Demand

The global demand for MLCC capacitors continues to increase because modern electronic devices require smaller, faster, and more reliable components.As technologies such as 5G, electric vehicles, AI servers, and IoT devices continue to expand, the need for high-performance MLCC capacitors also grows rapidly.

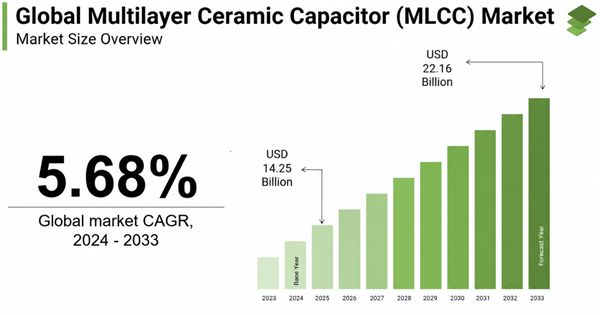

The image shows the projected growth of the global MLCC market from 2024 to 2033. The market is expected to grow from approximately USD 14.25 billion in 2025 to around USD 22.16 billion by 2033, with a compound annual growth rate (CAGR) of about 5.68%.This steady increase reflects the rising demand for compact and high-capacitance electronic components in modern industries.

One of the biggest contributors to MLCC demand is the automotive industry, especially electric vehicles and ADAS systems, which require large numbers of capacitors for power control, battery systems, sensors, and communication modules.In addition, 5G base stations and AI data centers use high-density electronic circuits that require stable power delivery and high-frequency filtering, increasing the use of MLCC capacitors in advanced electronic systems.

Foire aux questions [FAQ]

1. Why do MLCC capacitors sometimes produce audible noise in electronic devices?

Some MLCC capacitors can produce audible noise because of the piezoelectric effect inside the ceramic dielectric material.When high-frequency voltage is applied, the ceramic layers slightly expand and contract, creating mechanical vibration.In some circuits such as DC-DC converters or power regulators, this vibration may become strong enough to create a buzzing or whining sound.

2. Why are multiple MLCC capacitors with different capacitance values often connected in parallel?

Engineers often connect several MLCC capacitors in parallel because different capacitance values perform better at different frequency ranges.Smaller capacitors handle very high-frequency noise, while larger capacitors provide better low-frequency filtering and energy storage.This combination improves overall power stability and filtering performance.

3. How can PCB flex damage affect MLCC capacitors?

PCB flexing can create mechanical stress on MLCC capacitors, especially larger package sizes.Excessive bending may crack the ceramic body or internal electrodes, leading to reduced capacitance, intermittent operation, or short-circuit failure.Proper PCB layout and mounting techniques help reduce this risk.

4. Why are soft termination MLCC capacitors used in automotive electronics?

Soft termination MLCCs include flexible conductive layers that absorb mechanical stress and vibration.This helps prevent cracking caused by thermal expansion, board bending, or harsh automotive operating conditions.They are widely used in electric vehicles and safety-critical automotive systems.

5. How does self-resonant frequency affect MLCC capacitor performance?

Chaque condensateur MLCC a une fréquence auto-résonante où sa réactance capacitive et sa réactance inductive deviennent égales.A proximité de cette fréquence, le condensateur offre les meilleures performances de filtrage.Au-dessus de la fréquence d'auto-résonance, le condensateur commence à se comporter davantage comme un inducteur, réduisant ainsi son efficacité en matière de suppression du bruit.

6. Comment les cycles de température et les contraintes thermiques affectent-ils la fiabilité du MLCC ?

Un chauffage et un refroidissement répétés peuvent créer des contraintes thermiques à l'intérieur des couches de céramique et des joints de soudure d'un condensateur MLCC.Au fil du temps, ces contraintes peuvent entraîner des fissures ou une fiabilité réduite, en particulier dans les environnements automobiles et industriels où les changements de température importants sont fréquents.

7. Pourquoi les condensateurs MLCC remplacent-ils certains condensateurs électrolytiques dans l'électronique moderne ?

Les condensateurs MLCC modernes peuvent atteindre des valeurs de capacité plus élevées dans des tailles compactes tout en offrant une ESR inférieure et de meilleures performances haute fréquence que les condensateurs électrolytiques.Cela permet à de nombreux appareils compacts tels que les smartphones, les tablettes et les ordinateurs portables ultrafins de réduire l'espace sur la carte et d'améliorer l'efficacité énergétique.

8. Quels facteurs les ingénieurs doivent-ils prendre en compte lors de la sélection d'un condensateur MLCC pour une alimentation à découpage ?

Les ingénieurs prennent généralement en compte la valeur de capacité, la tension nominale, l'effet de polarisation CC, l'ESR, l'ESL, la capacité de courant ondulatoire, la taille du boîtier et la plage de température de fonctionnement.Ces facteurs affectent directement les performances de filtrage, la stabilité de la tension, l'efficacité et la fiabilité à long terme des circuits d'alimentation à découpage.
