Comprendre le terrain (GND) en électronique

La mise à la terre en électronique est un mécanisme de sécurité et fonctionnel majeur qui influence presque tous les aspects de la conception et du fonctionnement du système.Désigné comme GND dans les diagrammes de circuits, la mise à la terre se réfère à l'établissement d'un point de référence à tension zéro dans un système.Cet article explore le rôle complexe de la mise à la terre, de l'assurance et de l'amélioration des performances à la minimisation des interférences électromagnétiques (EMI) et à la maintenance de l'intégrité du signal.En creusant dans les différents types de motifs et leurs objectifs spécifiques dans les systèmes électroniques, ce post vise à fournir une compréhension complète de l'importance ultime de la mise à la terre dans la conception électronique.

Catalogue

Aperçu de la mise à la terre en électronique

La mise à la terre, généralement étiquetée comme GND, est un concept définitif de l'électronique.Il sert de point de référence à tension zéro désigné et fournit une voie contrôlée pour que les courants électriques reviennent à leur source.Cette fonction est nécessaire pour assurer la sécurité et la stabilité des systèmes électroniques.En dirigeant les courants errants en toute sécurité, la mise à la terre minimise le risque de choc électrique et empêche les dysfonctionnements potentiels.Il joue également un rôle majeur dans la réduction de l'interférence électromagnétique (EMI), qui peut perturber les performances des composants électroniques sensibles.

Au-delà des considérations de sécurité, une mise à la terre est nécessaire pour maintenir un environnement de tension stable à travers un circuit.L'établissement d'un point de référence fixe garantit que les signaux électriques restent cohérents et prévisibles, ce qui est requis pour que les composants fonctionnent comme conçu.Un système de mise à la terre bien mis en œuvre aide également à dissiper l'électricité statique, réduisant le risque de dommages aux composants et empêchant l'allumage accidentel dans des environnements où des matériaux inflammables sont présents.

Dans la plupart des circuits, la connexion à la terre se voit généralement attribuer une polarité négative, permettant au courant de terminer sa boucle via le système de manière contrôlée.L'électricité s'écoule de la source d'alimentation à travers divers composants, puis revient via le sol, stabilisant les différences de tension et empêchant les fluctuations erratiques.Ce flux de courant structuré améliore non seulement l'efficacité, mais réduit également la probabilité de pointes de tension, d'arc électrique ou de surtensions involontaires qui pourraient compromettre la longévité et la fiabilité des dispositifs électroniques.

Différenciation des fils de terre

La mise à la terre dans la conception électronique sert plusieurs fonctions, avec différents types adaptés à des besoins spécifiques de circuit.Les principales catégories incluent Pouvoir Terre d'alimentation (PGND), terrain analogique (AGND), terrain numérique (DGND) et terrain de châssis (CGND).Chaque type joue un rôle distinct dans la stabilisation de la tension, la minimisation des interférences et la sécurité.

Merce d'alimentation (PGND)

Figure 2. Mer d'alimentation (PGND)

PGND est le principal point de référence à tension zéro dans un circuit.Il est directement connecté à l'alimentation et aide à réguler les niveaux de tension sur tous les composants.Ce type de mise à la terre est utile pour prévenir les fluctuations indésirables, garantissant que chaque partie du système fonctionne dans sa plage électrique désignée.

Terre analogique (AgND)

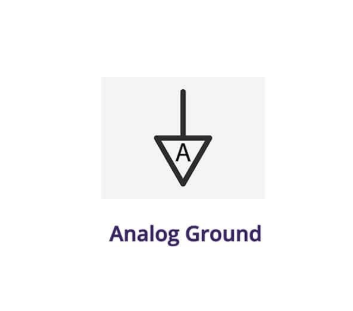

Figure 3. Terre analogique (AgND)

AgND est conçu pour les circuits qui traitent les signaux analogiques, tels que les interfaces de capteur et l'équipement audio.Ces circuits nécessitent une haute précision, faisant de la réduction du bruit une priorité absolue.En fournissant un point de référence stable, AGND minimise les interférences électriques qui pourraient déformer la précision du signal, préservant l'intégrité des mesures et de la sortie audio.

Terre numérique (DGND)

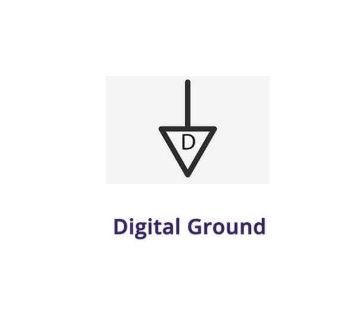

Figure 4. Ground numérique (DGND)

DGND est spécifique aux circuits numériques, y compris les microcontrôleurs et les systèmes de communication.Contrairement aux circuits analogiques, le commutateur des systèmes numériques indique rapidement, générant un bruit électrique à haute fréquence.DGND aide à contenir ce bruit, l'empêchant d'affecter d'autres parties du circuit.Une mise à la terre numérique efficace est utilisée pour maintenir des signaux clairs et éviter la corruption des données.

Terre de châssis (CGND)

Figure 5. Ground du châssis (CGND)

CGND est principalement utilisé dans les systèmes qui se connectent aux sources d'alimentation AC.Il fonctionne comme une barrière protectrice, dirigeant un courant excessif en toute sécurité vers le châssis physique d'un appareil, qui est souvent lié à la terre terrestre.Cette configuration vous protège des chocs électriques et isole les éléments AC et CC, réduisant le risque de surtensions de tension.CGND est particulièrement important dans les appareils électroménagers, les machines industrielles et les systèmes électroniques haute puissance.

GND dans les circuits

Dans la conception de circuits électroniques, la mise à la terre - ou GND - assure une fonction sérieuse au-delà de la simple sécurité.Il établit une référence électrique stable, garantissant un fonctionnement fiable sur tous les composants.En fournissant un point de tension zéro commun, la mise à la terre aide à réguler les niveaux de tension, à prévenir les comportements erratiques et à maintenir un flux contrôlé de courant électrique.

Un circuit correctement mis à la terre permet une mesure et une analyse précises du signal.Étant donné que les signaux sont référencés contre le sol, un système de mise à la terre stable garantit des lectures précises, réduisant les fluctuations qui pourraient interférer avec les performances.Cette stabilité est particulièrement importante dans les systèmes nécessitant un contrôle précis, tel que les réseaux de capteurs, les dispositifs de communication et les circuits de régulation de l'énergie.De plus, la mise à la terre dirige l'excès de courant électrique le long d'un chemin désigné, empêchant les perturbations involontaires qui pourraient avoir un impact sur la réactivité ou la fiabilité à long terme.

Différentes techniques de mise à la terre sont utilisées en fonction de la complexité du circuit et des exigences de conception.

• Mise à la terre relie tous les chemins de terre à un seul emplacement, minimisant les interférences dans les circuits à basse fréquence.

• Mise à la terre des étoiles Organise plusieurs chemins de sol dans une structure en forme de hub, réduisant le bruit dans les applications à haute fréquence.

• Mise à la terre distribué Écarte des points de mise à la terre à travers un circuit, équilibrant le flux de courant et réduisant la résistance.

• Mise à la terre en boucle, utilisé dans des systèmes plus grands, assure la continuité tout en atténuant les interférences potentielles à partir des champs électromagnétiques.

Au-delà de l'optimisation des performances, la mise à la terre est une mesure de sécurité clé.Il protège les circuits des surtensions de puissance, empêche l'accumulation statique et réduit le risque de risques électriques.Dans les systèmes de haute puissance, la mise à la terre joue également un rôle dans la protection contre la foudre, empêchant les pics de tension dangereux de nuire aux composants sensibles.Ces fonctions de sécurité rendent la mise à la terre nécessaire pour la stabilité et la protection des circuits, renforçant son importance dans la conception électronique.

Principes de travail GND

La mise à la terre (GND) dans les circuits électroniques fournit une référence de tension stable qui garantit un bon fonctionnement du circuit.Il joue un rôle majeur dans la régulation des niveaux de tension, la réalisation des voies électriques et le maintien de l'intégrité du signal.Un système de mise à la terre bien impliqué améliore les performances et la sécurité en contrôlant le flux de courant et en réduisant les interférences.

Établir une tension de référence

GND sert de base pour mesurer toutes les autres tensions dans un circuit.Cette référence fixe à tension zéro garantit que chaque composant fonctionne dans sa plage de tension prévue.Sans un sol stable, les niveaux de tension pourraient fluctuer de manière imprévisible, conduisant à des performances incohérentes ou à des composants dysfonctionnés.

Potentiel de tension de normalisation

En maintenant un point universel zéro tension, la mise à la terre maintient un comportement électrique cohérent à travers le circuit.Cette uniformité simplifie la régulation de la tension, garantissant que les signaux restent précis et fiables.Dans les applications de précision, telles que les réseaux de capteurs et le traitement analogique, même les écarts de tension mineurs peuvent provoquer des erreurs.

Terminer le circuit électrique

Pour que le courant circule, il doit y avoir un chemin de retour à la source d'alimentation.GND fournit ce chemin de retour, permettant à l'électricité de se déplacer efficacement à travers les composants et de revenir à son origine.Cette boucle continue est requise pour maintenir un fonctionnement régulier du circuit et empêcher les déséquilibres de tension qui pourraient perturber les performances.

Dissiper les charges électriques excédentaires

La mise à la terre dirige en toute sécurité les charges électriques indésirables loin du circuit.Cela empêche l'accumulation statique, réduit le risque de chocs électriques accidentels et protège les composants des dommages causés par des pics de tension soudains.Dans les systèmes de haute puissance, la mise à la terre joue également un rôle clé dans la protection contre la foudre, empêchant les surtensions dangereuses d'atteindre l'électronique sensible.

Fournir une référence unifiée pour le dépannage

Un point de mise à la terre commun simplifie la conception du circuit et rend les problèmes de diagnostic plus simples.Lorsque tous les composants partagent la même référence électrique, les mesures de tension sont plus faciles à interpréter, vous aidant à identifier les défauts et à maintenir la stabilité du système.

Réduire les interférences électromagnétiques et radio-fréquences

Un système de mise à la terre correctement conçu protège les circuits à partir d'interférence électromagnétique (EMI) et d'interférence radio-fréquence (RFI).Ce blindage est principalement important dans les applications à haute fréquence, où le bruit peut déformer les signaux et dégrader les performances.En contenant des fluctuations électriques indésirables, la mise à la terre aide à préserver l'intégrité du signal.

Isoler différentes sections de circuit

La séparation des types de mise à la terre, telles que le sol analogique (AGND) et le sol numérique (DGND), minimise les interférences entre différentes sections de circuits.Les signaux analogiques et numériques ont des caractéristiques de bruit différentes, et l'isolement de leurs chemins de sol aide à prévenir les distorsions croisées et indésirables, améliorant la fiabilité globale du circuit.

Amélioration de la sécurité électrique

Au-delà des avantages de performance, la mise à la terre est une caractéristique de sécurité sérieuse.Il fournit une voie contrôlée pour un courant excédentaire dans des conditions de défaut, empêchant les dommages aux composants et réduisant le risque de choc électrique.Dans l'électronique industrielle et grand public, la mise à la terre appropriée garantit le respect des normes de sécurité, la protection des dispositifs et des surtensions de tension dangereuses.

Erreurs communes au sol dans la conception de circuits

Dans la conception et la maintenance des circuits, éviter les erreurs de mise à la terre communes est utilisée pour assurer la fiabilité et la sécurité.Un mauvais câblage ou une mauvaise mise à la terre peut entraîner des dysfonctionnements, des dommages aux composants ou même des conditions dangereuses.Vous trouverez ci-dessous quelques-unes des erreurs de mise à la terre les plus fréquentes et leur impact potentiel.

Connexion de puissance incorrecte

L'une des erreurs les plus courantes est de câbler par erreur l'entrée d'alimentation directement entre les terminaux GND et positifs.Cette erreur perturbe le flux de courant prévu du circuit, entraînant souvent une défaillance immédiate ou des dommages permanents aux composants.Pour éviter cela, les chemins d'alimentation doivent toujours être vérifiés avant d'appliquer la tension.

Négliger la connexion terrestre de la terre

Le défaut de connecter un circuit à la terre terrestre peut compromettre la sécurité et les performances.Sans une connexion à la Terre appropriée, une charge excessive peut s'accumuler, augmentant le risque de choc électrique ou de fluctuations de tension imprévisibles.La mise à la terre sur la Terre est principalement importante dans les applications et les dispositifs de haute puissance interfaçant avec la puissance du secteur AC.

Inversion des terminaux positifs et négatifs

L'identification et la connexion incorrectement des bornes positives et négatives peuvent provoquer de graves défaillances de circuits.La polarité inversée peut entraîner une surchauffe, des composants endommagés ou même des courts-circuits catastrophiques.Avant d'établir des connexions, confirmez toujours la polarité à l'aide d'un multimètre ou des étiquettes de référence sur l'alimentation et la carte de circuit imprimé.

Maching de châssis inapproprié

Ne pas établir une connexion à la terre solide entre le circuit et le châssis peut entraîner une mise à la terre faible ou incohérente.Cela peut augmenter les interférences électromagnétiques (EMI), réduire l'immunité du bruit et introduire des risques de sécurité potentiels.La sécurisation correcte du sol du châssis assure des performances électriques stables et minimise les perturbations des signaux indésirables.

Techniques de manipulation au sol dans la conception des PCB

Une mise à la terre appropriée dans la conception des PCB est nécessaire pour maintenir la stabilité du circuit, minimiser le bruit et assurer la fiabilité à long terme.Une disposition du sol bien planifiée réduit les interférences électriques, améliore la gestion thermique et améliore les performances globales.Vous trouverez ci-dessous des techniques clés pour une gestion efficace du sol dans la conception de PCB.

Optimisation des traces de puissance et de sol

Le placement et le routage des traces de puissance et de masse ont un impact directement sur les performances du circuit.Les traces doivent être maintenues courtes et larges pour réduire la résistance et minimiser les chutes de tension.Un chemin de terre à faible impédance aide à prévenir le bruit indésirable et l'interférence électromagnétique (EMI), garantissant des performances électriques cohérentes à tous les niveaux.

Segmentation des dispositions de PCB pour la réduction du bruit

La division du PCB en sections distinctes pour le traitement de puissance, de la terre et du signal réduit la diaphonie et les interférences.Le maintien des circuits numériques à haute fréquence séparés des composants analogiques sensibles empêche le bruit de dégrader la qualité du signal.Le partitionnement de disposition approprié est particulièrement important dans les conceptions de signaux mixtes, où le bruit de commutation numérique peut affecter les performances analogiques.

Utilisation des avions de sol pour la gestion thermique

Les circuits à haute puissance génèrent de la chaleur qui, si elle n'est pas correctement dissipée, peut endommager les composants et dégrader les performances.Les avions au sol servent un double objectif: ils Fournissez un chemin de retour électrique à faible impédance et agissez comme des épandeurs de chaleur.L'intégration des vias thermiques améliore encore la dissipation de la chaleur en canalisant l'excès de chaleur loin des composants risqués.

Stabilisation du pouvoir avec les condensateurs de découplage

Les condensateurs de découplage aident à maintenir une alimentation stable en filtrant le bruit à haute fréquence et en fournissant un chemin de décharge rapide vers le sol.Placer ces condensateurs à proximité des composants avides de puissance, tels que les microcontrôleurs et les régulateurs de tension - des fluctuations qui pourraient perturber le fonctionnement du circuit.

Routage des lignes de signal pour minimiser les interférences

Les traces de signal doivent être soigneusement acheminées pour éviter les traversées inutiles et les traces de sol.Garder les chemins de signal courts et directs réduit le risque de couplage électromagnétique et assure une transmission des données propre.Lorsque cela est possible, le signal d'exécution se trace sur un plan de sol solide fournit un blindage supplémentaire, améliorant l'intégrité du signal.

Conclusion

Le concept de mise à la terre est basique à la stabilité et à la sécurité des circuits électroniques.Comme nous l'avons exploré, la mise à la terre sert non seulement de prise de sécurité en fournissant un chemin pour les courants de défaut et en réduisant le risque de choc électrique, mais il joue également un rôle clé dans l'amélioration des performances globales des appareils électroniques.Que ce soit en réduisant le bruit dans les applications analogiques sensibles ou en stabilisant la tension dans les circuits numériques, des techniques de mise à la terre appropriées sont nécessaires.La reconnaissance et la mise en œuvre de pratiques de mise à la terre correctes dans la conception de circuits et la disposition des PCB sont essentielles pour obtenir des fonctionnalités et une sécurité optimales dans les systèmes électroniques, ce qui en fait un sujet utile pour toute personne impliquée dans le domaine de l'électronique.

Questions fréquemment posées [FAQ]

1. Qu'est-ce que la masse électronique?

Le sol, ou GND, est un point de référence dans un circuit électrique à partir de laquelle les tensions sont mesurées.C'est un chemin de retour commun pour le courant électrique et sert de référence à tension zéro.En termes pratiques, la mise à la terre d'un circuit aide à stabiliser les niveaux de tension, offrant une sécurité et améliorer les performances du circuit en empêchant les fluctuations de tension inattendues.

2. Que se passera-t-il si aucun GND Ground n'est connecté au circuit?

Si un circuit n'a pas de connexion au sol appropriée, plusieurs problèmes peuvent survenir.Premièrement, la stabilité de la tension entre les composants ne peut pas être garantie, conduisant à un comportement erratique ou à un dysfonctionnement.La sécurité est également compromise à mesure que le potentiel de choc électrique augmente;Sans terrain, le courant excessif n'a pas de chemin sûr désigné vers la terre en cas de défaut.Cela peut endommager les composants du circuit ou provoquer des incendies électriques.

3. GND est-il positif ou négatif?

Le sol est conventionnellement considéré comme un point négatif ou un point de référence à tension zéro dans un circuit, bien qu'il ne soit techniquement pas "positif" ou "négatif".Il agit comme une référence par rapport à laquelle les tensions positives et négatives sont mesurées.Dans un circuit de courant direct (DC), le terminal négatif est souvent connecté au sol, et dans un système de courant alternatif (AC), le sol est le chemin neutre pour le courant.

4. Où connecter GND?

La masse doit être connectée à un point du circuit où une tension de référence stable et cohérente est nécessaire.Pour la sécurité, il est également connecté à la Terre (mise à la terre physique) de canaliser les courants errants en toute sécurité loin de vous et des composants sensibles.Dans les dispositifs électroniques, le sol est généralement lié au châssis métallique ou à un fil de mise à la terre dédié dans le système.

5. Comment la mise à la terre empêche-t-elle un défaut électrique?

La mise à la terre aide à prévenir les défauts électriques en fournissant un chemin à faible résistance vers la Terre, permettant à un excès de courant de s'écouler en toute sécurité dans la terre en cas de surtension ou de défaut électrique.Ce mécanisme de protection contribue à éviter les chocs électriques, à vous protéger ainsi qu'à l'équipement.De plus, la mise à la terre stabilise les niveaux de tension à travers le système, réduisant le risque de dommages aux composants dus à des pointes de tension inattendues.
