Comprendre les oscillateurs à cristal actif : TCXO, SPXO, VCXO, VC-TCXO

Les oscillateurs à cristaux actifs sont des composants électroniques puissants conçus pour produire des signaux d'horloge précis et stables pour les appareils modernes.Les cristaux actifs combinent un cristal de quartz et un oscillateur interne en une seule unité compacte.Leurs circuits intégrés les rendent faciles à intégrer tout en garantissant des performances de synchronisation fiables dans les applications grand public et industrielles.Cet article abordera les types de cristaux actifs, leurs fonctions, leurs applications et bien plus encore.

Catalogue

Que sont les cristaux actifs ?

Les cristaux actifs sont des modules oscillateurs compacts qui génèrent des signaux d'horloge précis pour les circuits électroniques.Contrairement aux résonateurs à cristaux passifs, qui nécessitent un circuit externe pour fonctionner, les cristaux actifs intègrent un cristal de quartz et un circuit oscillateur interne dans un seul boîtier.Une fois alimentés, ils fournissent une forme d'onde de sortie stable et précise, généralement sous forme carrée ou CMOS, ce qui les rend faciles à utiliser et fiables pour les applications de synchronisation.

Ils fonctionnent généralement sur des tensions CC standard telles que 3,3 V ou 5 V et couvrent une large gamme de fréquences allant du kilohertz à des centaines de mégahertz.Leur combinaison de stabilité de fréquence, de faible bruit et de performances constantes les rend idéaux pour les microcontrôleurs, les systèmes de communication, les ordinateurs et autres appareils numériques.Grâce à leurs circuits intégrés, les cristaux actifs simplifient les exigences de conception tout en garantissant une synchronisation précise dans divers appareils électroniques industriels et grand public.

Classifications des cristaux actifs

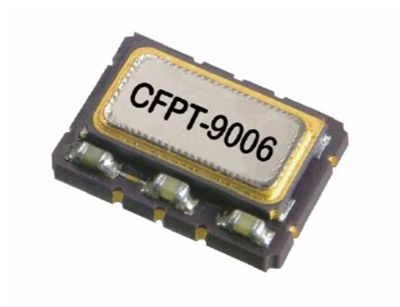

Oscillateur à cristal compensé en température (TCXO)

Un oscillateur à cristal compensé en température, ou TCXO, est conçu pour maintenir des performances de fréquence stables malgré les variations de température.Pour ce faire, il utilise un réseau de compensation thermique qui détecte les changements de température ambiante et ajuste la sortie de l'oscillateur en conséquence.Cette méthode de compensation garantit que la fréquence reste précise sur une large plage de températures.Les TCXO sont couramment utilisés dans les systèmes de communication de précision, les équipements de navigation et les appareils électroniques portables où une grande stabilité est requise.Ils fonctionnent généralement dans une plage de fréquences de 1 à 40 MHz et offrent des niveaux de stabilité de fréquence exceptionnels de 5 × 10⁻⁶ à 5 × 10⁻⁷, ce qui les rend idéaux pour les applications exposées à des conditions environnementales fluctuantes.

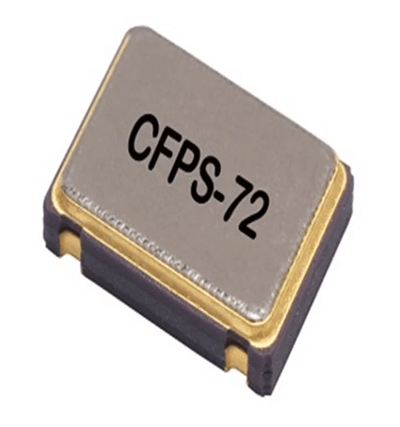

Oscillateur à cristal en boîtier simple (SPXO)

L'oscillateur à cristal simple, souvent abrégé en SPXO, est le type le plus basique d'oscillateur à cristal actif.Il fonctionne uniquement grâce à la vibration naturelle du cristal de quartz sans aucune compensation supplémentaire ni contrôle de tension.Les SPXO sont largement utilisés dans les systèmes qui ne nécessitent pas une précision de fréquence extrêmement stricte mais qui nécessitent néanmoins un signal d'horloge cohérent.Ils sont appréciés pour leur conception simple, leur faible coût et leurs performances fiables.La fréquence de fonctionnement typique d'un SPXO varie de 1 kHz à 250 MHz, avec une stabilité entre 10⁻⁴ et 10⁻⁵.En raison de leur structure simple, les SPXO conviennent aux sources de synchronisation, aux signaux de référence et aux appareils électroniques à usage général.

Oscillateur à cristal contrôlé en tension (VCXO)

Un oscillateur à cristal contrôlé en tension, ou VCXO, permet d'ajuster la fréquence de sortie via une tension de commande externe.Ce type d'oscillateur est particulièrement utile dans les circuits nécessitant une synchronisation précise, tels que les boucles à verrouillage de phase, les systèmes de modulation de fréquence et les générateurs de signaux.En appliquant une tension de commande variable, les utilisateurs peuvent affiner la fréquence de l'oscillateur pour répondre aux exigences du système.Les VCXO sont connus pour leur flexibilité, couvrant des fréquences de 1 à 250 MHz avec une stabilité de fréquence accordable allant de 10⁻³ à 10⁻⁷, selon la conception et l'application.Ils sont largement utilisés dans les systèmes de communication, les équipements de diffusion et autres appareils qui reposent sur un alignement précis de la synchronisation et des fréquences.

Oscillateur à cristal à compensation de température, contrôlé en tension (VC-TCXO)

L'oscillateur à cristal à compensation de température contrôlé en tension, ou VC-TCXO, combine les fonctions de contrôle de tension et de compensation de température pour offrir une stabilité et une accordabilité de fréquence supérieures.Il maintient la précision à différentes températures tout en permettant un ajustement de la fréquence via une entrée de tension externe.Cette conception hybride rend les VC-TCXO très fiables dans les environnements soumis à des changements de température fréquents ou dans lesquels un contrôle précis de la fréquence est essentiel.Ils sont couramment utilisés dans les systèmes de communication avancés, les modules GPS et les équipements de navigation qui nécessitent à la fois stabilité et flexibilité.Grâce à leur capacité à s'adapter aux conditions environnementales et opérationnelles, les VC-TCXO représentent l'une des formes d'oscillateurs à cristal actif les plus avancées et les plus polyvalentes disponibles aujourd'hui.

Descriptions des broches de cristaux actifs

Épingle Numéro	Épingle Nom	Descriptif
Broche 1	Activer/Désactiver (OE ou ST)	Contrôle le signal de sortie.Lorsqu'elle est réglée à un niveau haut (logique « 1 »), la sortie de l'oscillateur est active. Lorsqu'elle est réglée à un niveau bas (logique « 0 »), la sortie est désactivée ou à haute impédance.
Broche 2	Terre (GND)	Connecté au mise à la terre du système.Sert de point de référence pour tous les processus internes et de sortie signaux.
Broche 3	Sortie (SORTIE)	Fournit le sortie de fréquence de l’oscillateur, généralement sous forme CMOS ou d’onde carrée.Le la fréquence de sortie dépend de la spécification du cristal (par exemple, 125 MHz).
Broche 4	Tension d'alimentation (Vcc)	Fournit le DC alimentation pour l'oscillateur, généralement 3,3 V ou 5 V selon le modèle. Un découplage approprié (par exemple, un condensateur de 0,1 µF) est recommandé à proximité de cette broche.

Applications des cristaux actifs

Optique et Photonique

Des cristaux actifs comme le triborate de lithium (LBO) et le borate de bêta-baryum (BBO) sont utilisés dans les lasers pour générer de nouvelles fréquences lumineuses.Le niobate de lithium (LiNbO₃) prend en charge la modulation optique dans les réseaux de fibres, tandis que les cristaux Nd:YAG et Ti:Saphir servent de supports de gain laser à usage industriel et médical.

Électronique et capteur

Les cristaux de quartz génèrent des signaux de synchronisation précis dans les horloges et les systèmes de communication.Les cristaux piézoélectriques détectent la pression ou le mouvement en convertissant la contrainte mécanique en signaux électriques.Les cristaux scintillateurs tels que NaI:Tl et LYSO convertissent le rayonnement en lumière visible pour l'imagerie et les détecteurs.

Biomédical et pharmaceutique

Les cristaux de protéines aident les scientifiques à analyser les structures moléculaires pour la conception de médicaments.Les cristaux scintillateurs améliorent la clarté de l'imagerie par rayons X et TEP, tandis que les cristaux piézoélectriques des sondes échographiques fournissent des images diagnostiques en temps réel.

Énergie et environnement

Les cristaux de silicium monocristallins sont utilisés dans les cellules solaires pour une efficacité énergétique élevée.Les cristaux à structure métallo-organique (MOF) contribuent au stockage du gaz, à la production d'hydrogène et au contrôle de la pollution.Les cristaux piézoélectriques et optiques détectent les vibrations, la pression et la concentration de gaz lors de la surveillance environnementale.

Avantages et inconvénients des cristaux actifs

Avantages

• Haute précision et stabilité – Les cristaux actifs offrent une excellente stabilité de fréquence et de signal, ce qui est crucial dans les oscillateurs, les lasers et les systèmes de communication.

• Conversion d'énergie efficace – Ils peuvent convertir l'énergie mécanique, électrique ou optique avec une perte minimale, ce qui les rend idéaux pour les capteurs, transducteurs et systèmes laser.

• Forte résistance aux températures et aux produits chimiques – De nombreux matériaux cristallins, comme le quartz et le niobate de lithium, maintiennent des performances stables sur de larges plages de températures et résistent à la corrosion.

• Longue durée de vie et fiabilité – Les cristaux actifs n'ont aucune pièce mobile, ce qui leur permet de fonctionner pendant des années avec des performances constantes et un entretien minimal.

• Conception compacte et légère – Leur petite taille permet une intégration facile dans des appareils compacts tels que des smartphones, des capteurs médicaux et des modules de communication haut débit.

Inconvénients

• Coût de fabrication élevé – La production de monocristaux de haute qualité nécessite des processus de croissance et de découpe précis, ce qui augmente les coûts de matériaux et de production.

• Fragilité et sensibilité à la manipulation – Les cristaux sont cassants et peuvent facilement se fissurer ou se briser lors de la manipulation, du montage ou du stress thermique.

• Plage de fonctionnement limitée – Certains types de cristaux peuvent perdre en performance ou en précision dans des conditions extrêmes de température, de pression ou de rayonnement.

• Intégration complexe – Les cristaux actifs nécessitent souvent des circuits supplémentaires ou des systèmes de gestion thermique pour fonctionner correctement dans les appareils avancés.

• Problèmes de disponibilité et d'approvisionnement – ​​Les cristaux spécialisés ou les matériaux dopés peuvent avoir des fournisseurs limités, ce qui entraîne des problèmes d'approvisionnement ou de longs délais de livraison.

Cristaux actifs vs cristaux passifs

Caractéristique	Actif Cristaux	Passif Cristaux
Définition	Un oscillateur module qui combine un cristal de quartz avec un circuit oscillateur intégré pour générer des signaux d'horloge.	Un simple quartz résonateur à cristal qui nécessite un circuit externe pour osciller.
Fonctionnement Principe	Génère son propre oscillation lorsqu’il est alimenté par une tension continue.	A besoin d'un amplificateur externe ou circuit oscillateur pour fonctionner.
Type de sortie	Produit un signal d'horloge complet, généralement sous forme d'onde carrée ou CMOS.	Fournit uniquement fréquence de résonance, pas une sortie d'horloge utilisable.
Puissance Exigence	Nécessite une puissance alimentation (généralement 1,8 V, 3,3 V ou 5 V CC).	Ne nécessite pas n'importe quel pouvoir;il fonctionne passivement dans un circuit.
Gamme de fréquences	Large gamme de kHz à des centaines de MHz.	Limité au fréquence de résonance naturelle du cristal (plage plus étroite).
Stabilité	Haute fréquence stabilité avec compensation intégrée de température ou de tension.	Stabilité dépend de la qualité du circuit oscillateur externe.
Précision	Plus précis grâce à un circuit de compensation intégré.	La précision varie en fonction de la conception du circuit externe.
Complexité	Autonome et facile à intégrer.	Nécessite composants de circuit supplémentaires pour fonctionner.
Taille et conception	Compact et modulaire avec circuits internes.	Cristal plus petit élément, mais nécessite un espace supplémentaire sur la carte pour les pièces externes.
Coût	Plus cher en raison des circuits internes.	Coût moindre depuis c'est juste un résonateur à cristal brut.
Applications	Utilisé dans microcontrôleurs, GPS, systèmes de communication et ordinateurs.	Utilisé dans oscillateurs, filtres et circuits de synchronisation qui incluent déjà un oscillateur étapes.
Heure de démarrage	Très rapide démarrage une fois alimenté.	Cela dépend réponse du circuit externe.
Entretien	Très fiable avec des ajustements minimes.	Peut-être besoin calibrage ou réglage du circuit pour un fonctionnement précis.

Conclusion

L'oscillateur à cristaux actifs offre une synchronisation précise et un contrôle de fréquence stable sur de nombreux systèmes électroniques.Leur efficacité, leur fiabilité et leur adaptabilité les rendent indispensables dans des domaines tels que les communications, la médecine et les énergies renouvelables.Bien que leur coût et leur sensibilité à la manipulation présentent certains défis, les avantages globaux dépassent de loin les inconvénients.Les cristaux actifs resteront des éléments clés pour obtenir des performances précises et une stabilité à long terme dans les conceptions électroniques de nouvelle génération.

Foire aux questions [FAQ]

1. Quelle est la différence entre les cristaux actifs et passifs ?

Les cristaux actifs contiennent un circuit oscillateur intégré et génèrent leur propre signal d'horloge lorsqu'ils sont alimentés, tandis que les cristaux passifs ne fournissent qu'une résonance et nécessitent un circuit oscillateur externe pour fonctionner.

2. Pourquoi les cristaux actifs sont-ils préférés pour les systèmes électroniques modernes ?

Ils simplifient la conception des circuits en combinant le cristal de quartz et l'oscillateur dans un seul boîtier, réduisant ainsi le nombre de composants et garantissant une meilleure précision de synchronisation.

3. Comment les cristaux actifs maintiennent-ils la stabilité de fréquence ?

Ils utilisent la compensation de température, le contrôle de tension ou les deux pour corriger la dérive de fréquence causée par les changements environnementaux, garantissant ainsi une sortie constante.

4. Les cristaux actifs peuvent-ils fonctionner dans des environnements difficiles ?

Oui.De nombreux types, en particulier les TCXO et VC-TCXO, sont conçus pour fonctionner de manière fiable dans de larges plages de températures et conditions de vibration.

5. Quelles sont les tensions nominales courantes pour les cristaux actifs ?

La plupart fonctionnent à des tensions logiques standard telles que 1,8 V, 3,3 V ou 5 V CC, ce qui les rend compatibles avec les microcontrôleurs, les processeurs et les circuits de communication.

6. En quoi les VCXO diffèrent-ils des TCXO ?

Les VCXO permettent un réglage manuel de la fréquence à l'aide d'une tension de commande externe, tandis que les TCXO s'ajustent automatiquement aux changements de température pour maintenir la stabilité.

7. Les cristaux actifs peuvent-ils remplacer les circuits intégrés générateurs d’horloge traditionnels ?

Dans de nombreuses applications basse à moyenne fréquence, oui.Les cristaux actifs peuvent agir comme sources de synchronisation autonomes sans nécessiter de circuits de génération d'horloge supplémentaires.
