Test du capteur de position de l'accélérateur: outils et techniques

Le capteur de position de papillon (TPS) est nécessaire dans la technologie automobile moderne, jouant un rôle grave dans le système d'injection de carburant du moteur.Ce capteur surveille la position de la soupape de papillon, traduisant son mouvement mécanique en un signal électrique que l'unité de commande du moteur (ECU) utilise pour régler l'injection de carburant.Le bon fonctionnement du TPS garantit des performances efficaces du moteur en optimisant le mélange de combustible à air en fonction de différentes exigences de conduite.Cependant, l'échec du TPS peut entraîner des problèmes de conduite substantiels, nécessitant une compréhension approfondie de son fonctionnement, de ses symptômes d'échec et de ses procédures de diagnostic.

Catalogue

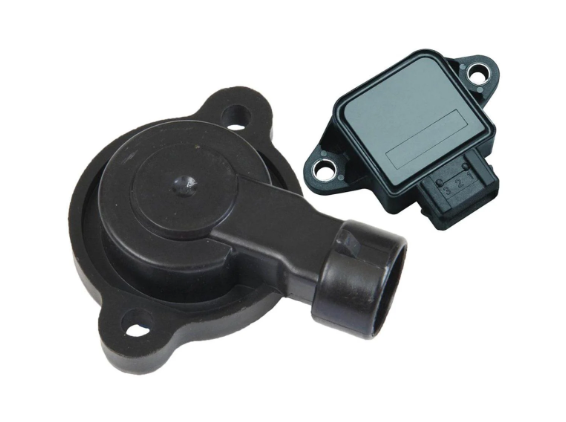

Aperçu du capteur de position de papillon (TPS)

Le capteur de position de l'accélérateur (TPS) est grave dans le système d'injection de carburant de votre véhicule et les performances globales du moteur.Il fonctionne en suivant en continu le mouvement et la position de la valve de papillon - le composant qui contrôle la quantité d'air dans le moteur.En mesurant l'angle de la soupape de papillon, le TPS génère un signal électrique qui reflète sa position de courant.

Ce signal est envoyé à l'unité de contrôle du moteur (ECU), qui utilise les informations pour déterminer la quantité de carburant à injecter dans le moteur.L'ECU ajuste le ratio de carburant à l'air pour répondre aux exigences de différentes situations de conduite, telles que l'accélération, la croisière ou le ralenti.Cette coordination précise garantit que le moteur fonctionne efficacement tout en offrant des performances lisses adaptées à l'entrée du conducteur.

Lorsque les TPs fonctionnent dysfonctionnels, les effets sur les performances des véhicules peuvent être perceptibles et problématiques, les symptômes courants comprennent une réponse incohérente de l'accélérateur, une hésitation du moteur, un stalling soudain ou une baisse remarquable de la puissance du moteur.Ces problèmes perturbent l'expérience de conduite et, s'ils sont restés non traités, peuvent entraîner des lésions du moteur plus graves au fil du temps.La vérification régulière du TPS est nécessaire pour maintenir les performances et la longévité de votre moteur.Une compréhension de travail du fonctionnement du TPS et des symptômes de l'échec peut vous aider à reconnaître les problèmes tôt, vous permettant de les aborder avant de dégénérer en réparations plus grandes et plus coûteuses.

Rôle et fonction du capteur de position de papillon (TPS)

Le capteur de position de papillon (TPS) est un composant dangereux de la gestion des moteurs, positionné dans le système d'injection de carburant du véhicule.Son travail principal est de mesurer la position et le mouvement de la valve de papillon, souvent appelés la valve papillon.Cette valve réglemente la quantité d'air entre dans le moteur, ce qui est directement influencé par la mesure dans laquelle la pédale d'accélérateur est pressée.En suivant en continu l'angle de la valve, le TPS fournit des informations actives qui garantissent que le moteur peut s'adapter aux demandes du conducteur.

À la base, le TPS est conçu avec un potentiomètre.Il a trois connexions électriques principales: une alimentation, une masse et un signal de sortie qui se relie directement à l'unité de commande du moteur (ECU).Le capteur reçoit une entrée électrique 5V stable et l'utilise pour produire une tension de sortie variable.Cette sortie change à mesure que la position de la soupape de papillon se déplace, créant un signal actuel qui représente avec précision à quel point la vanne est ouverte ou fermée.Ce signal permet à l'ECU de calculer la quantité exacte de carburant requise pour correspondre au flux d'air entrant dans le moteur.En équilibrant précisément le mélange de combustible à air, le TPS assure une combustion efficace et des performances lisses du moteur.Que vous accélérez sur une autoroute ou que vous conserviez une vitesse régulière, le TPS joue un rôle clé dans l'adaptation du comportement du moteur à vos besoins de conduite.

La rétroaction fournie par le TPS n'est pas statique;Il s'adapte constamment à des conditions de conduite variables.Cette communication dynamique entre le capteur et l'ECU est ce qui permet au moteur d'effectuer de manière optimale, en minimisant la consommation de carburant tout en maintenant la puissance et la réactivité.Son influence sur les performances et l'efficacité énergétique souligne pourquoi le TPS est une partie si fondamentale des systèmes de véhicules modernes.

Localiser le capteur de position de papillon (TPS)

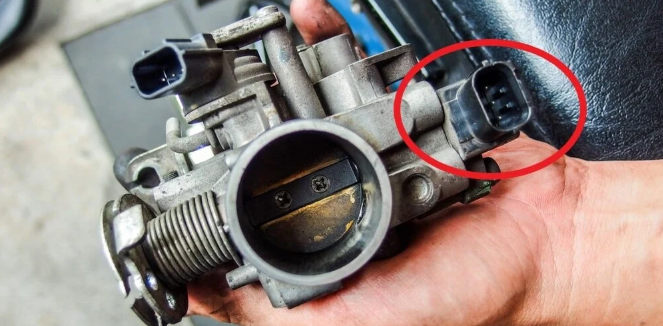

Figure 2. Capteur de position de papillon situé

Lors du dépannage ou de l'entretien de l'entretien sur votre véhicule, la connaissance de l'emplacement du capteur de position de papillon (TPS) est la clé.Dans la plupart des véhicules, le TPS est attaché directement au corps de papillon, qui abrite la valve de papillon.Ce placement permet au capteur de suivre avec précision le mouvement de la soupape de gaz à mesure qu'il s'ouvre et se ferme, garantissant qu'il peut envoyer des données précises à l'unité de contrôle du moteur (ECU).

Pour localiser le TPS, commencez par identifier le corps de papillon, qui est généralement situé entre le système d'admission d'air et le collecteur d'admission du moteur.Le corps de papillon aura la valve de papillon à l'intérieur et le TPS est généralement monté sur le côté, connecté à la tige de la soupape.Cette conception stratégique garantit que le capteur reste en alignement direct avec la valve, lui permettant de fournir des informations immédiates sur sa position.

La compréhension de l'emplacement du TPS vous aide non seulement avec des inspections de routine, mais rend également le diagnostic des problèmes de performances, tels que le ralenti erratique ou le stalling, plus rapidement et plus efficace.Lorsque vous inspectez le capteur, vérifiez le câblage, la corrosion ou les dommages au connecteur, car ceux-ci peuvent affecter sa capacité à fonctionner correctement.Une conscience claire de la position du TPS vous permet de résoudre rapidement les problèmes potentiels et de maintenir les performances optimales du moteur.

Différents types de capteurs de position de papillon (TPS)

Les capteurs de position de gaz (TPS) sont disponibles dans divers conceptions, chacune adaptée pour répondre aux exigences spécifiques des véhicules et aux demandes opérationnelles.Comprendre les différences entre ces types est utile lors du diagnostic des problèmes ou du remplacement du capteur, car chaque conception sert un objectif unique.Vous trouverez ci-dessous les principales variétés de TPS et leurs fonctions:

Capteurs de position de papillon fermé

Ces capteurs sont équipés de commutateurs d'extrémité intégrés qui détectent et signalent lorsque la soupape de gaz est complètement fermée.Cette conception est principalement utile dans les véhicules qui exigent un contrôle précis pendant la conduite au ralenti ou à basse vitesse.En envoyant des commentaires clairs à l'unité de contrôle du moteur (ECU), les capteurs de papillon fermés aident à maintenir des vitesses de ralenti stables et à optimiser la livraison de carburant pour les conditions de faible charge.

Capteurs du potentiomètre

Il s'agit du type de TPS le plus courant trouvé dans les véhicules modernes.Il utilise une résistance variable pour traduire le mouvement mécanique de la valve de papillon en un signal de tension correspondant.À mesure que la valve s'ouvre et se ferme, la tension de sortie change proportionnellement, donnant à l'ECU des informations réelles exactes sur la position de la vanne.Ces informations sont utiles pour calculer le bon mélange à carburant d'air pour assurer une accélération fluide, une croisière régulière et une consommation de carburant efficace.

Capteurs de position de papillon hybride

Hybrid TPS combine les caractéristiques des conceptions de papillon et de potentiomètre fermées, offrant à la fois une fonctionnalité de commutation finale et une signalisation basée sur la résistance variable.Ces capteurs fournissent une précision améliorée en générant des données plus détaillées sur le mouvement des gaz.En conséquence, ils sont mieux équipés pour gérer une gamme plus large de conditions de conduite, des performances inactives aux performances à grande vitesse.Cette polyvalence rend les capteurs hybrides idéaux pour les véhicules qui nécessitent une gestion avancée du carburant et un comportement de moteur très réactif.

Signes d'un capteur de position de papillon défaillant (TPS)

La reconnaissance des signes d'alerte précoce d'un capteur de position de papillon défaillant (TPS) est active pour éviter des problèmes de moteur plus graves.Un TPS défectueux perturbe la communication entre la valve de l'accélérateur et l'unité de contrôle du moteur (ECU), conduisant à des problèmes de performances notables.Vous trouverez ci-dessous les symptômes les plus courants et la façon dont ils affectent le fonctionnement du véhicule:

Perte de puissance moteur

Lorsque le TPS ne parvient pas à mesurer avec précision la position de la soupape de papillon, il peut faire mal calculer l'ECU à l'injection de carburant requise.Cela entraîne souvent une puissance insuffisante pendant l'accélération, ce qui rend le moteur faible ou lent.Les conducteurs peuvent remarquer une réactivité réduite, en particulier lorsque vous tentez d'accélérer un arrêt ou dans des situations à forte demande comme le dépassement.

Difficulté avec l'accélération

Un TPS défectueux peut provoquer une accélération incohérente.Le véhicule peut hésiter, prendre du retard ou ne pas augmenter la vitesse en douceur.À des vitesses plus élevées, le problème devient plus prononcé, car l'ECU a du mal à interpréter les données de position de l'accélérateur incorrectes.De plus, le changement de vitesse - principalement dans les transmissions automatiques - peut se sentir moins transparente en raison de l'incapacité de l'ECU à répondre aux besoins du moteur.

Iondurage instable ou inégal

Un TPS défectueux peut perturber la capacité du moteur à maintenir un inactif constant.Ceci est souvent perceptible lorsque la vitesse du moteur fluctue de façon irrégulière pendant que le véhicule est stationnaire.Une telle ralenti inégale peut donner l'impression que la voiture est sur le point de calculer, même dans des conditions normales.

Vérifier l'activation de la lumière du moteur

Le voyant du moteur de contrôle peut éclairer une large gamme de raisons, mais un TPS défaillant est l'un des coupables communs.Lorsque l'ECU détecte les signaux d'accélérateur irréguliers ou incohérents, il stocke les codes d'erreur qui déclenchent la lumière.L'utilisation d'un outil de diagnostic pour lire les codes stockés peut aider à confirmer si le TPS est en faute.

Tester un capteur de position de papillon (TPS) avec un multimètre

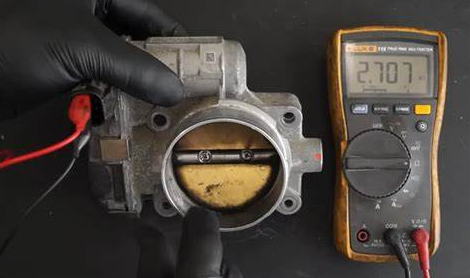

Figure 3. Capteur de position de papillon (TPS) avec un multimètre

Tester le capteur de position de papillon (TPS) avec un multimètre est un moyen efficace de vérifier ses fonctionnalités et d'écraser les problèmes potentiels.Vous trouverez ci-dessous un guide détaillé étape par étape pour vous aider à effectuer le test avec précision et efficacement:

Étape 1: Localisez le TPS

Commencez par identifier le TPS sur votre véhicule.Il est généralement monté sur le côté du corps de papillon, connecté à l'arbre de soupape de papillon.Recherchez un petit composant attaché au corps de papillon avec plusieurs fils qui le tournent vers l'unité de commande du moteur (ECU).

Étape 2: Identifiez les fils

Le TPS aura trois fils primaires: un fil d'alimentation, un fil de terre et un fil de signalisation.Ces fils permettent au capteur de fonctionner et de communiquer avec l'ECU.

• Le fil d'alimentation transporte généralement une alimentation stable de 5 volts de l'ECU.

• Le fil de terre est souvent noir et fournit un chemin de retour électrique stable.

• Le fil de signal transmet une tension variable à l'ECU, reflétant la position de l'accélérateur.

Pour confirmer la fonction de chaque fil, consultez le schéma de câblage de votre véhicule ou le manuel de service, car les couleurs de fil peuvent varier.

Étape 3: Testez la tension de référence

• Réglez votre multimètre pour mesurer la tension CC.

• Placez la sonde positive sur le fil d'alimentation et la sonde négative sur le fil de terre.

• Tournez la clé d'allumage en position "ON" sans démarrer le moteur.

• Le multimètre doit afficher une tension de référence d'environ 5 volts.Une lecture nettement plus faible ou supérieure peut indiquer un problème avec l'alimentation ou la connexion à la terre.

Étape 4: Testez la tension du signal

• Déplacez la sonde positive vers le fil de signal tout en gardant la sonde négative sur un sol fiable, comme le châssis du véhicule ou le bloc moteur.

• Avec l'allumage toujours en position "ON", observez la lecture de tension sur le multimètre.

• Ouvrez lentement l'accélérateur (soit à la main, soit en faisant pression sur la pédale d'accélérateur) et regardez la tension du signal augmenter.La lecture doit commencer environ 0,5 volts avec l'accélérateur fermé et augmenter régulièrement à environ 4,5 volts à mesure que l'accélérateur s'ouvre complètement.

• Si la tension saute de façon irrégulière, ne parvient pas à augmenter en douceur ou reste inchangée, cela indique un TPS défectueux.

Étape 5: interpréter les résultats

Une augmentation régulière de la tension du signal confirme que le TPS fonctionne correctement.

• Des lectures irrégulières ou incohérentes suggèrent que le capteur peut avoir besoin de réglage, de nettoyage ou de remplacement.

• Si la tension de référence était désactivée à l'étape 3, vérifiez le câblage ou l'ECU pour les défauts avant de remplacer le TPS.

Réinitialiser votre capteur de position de papillon

La réinitialisation du capteur de position de papillon (TPS) est une étape importante pour s'assurer qu'elle se synchronise correctement avec l'unité de commande du moteur (ECU) une fois qu'elle a été réparée ou remplacée.Le processus de réinitialisation permet à l'ECU de réapprendre la position du capteur et de recalibrer les fonctions du moteur pour des performances optimales.Suivez les étapes ci-dessous pour une réinitialisation réussie:

Préparer le véhicule

Tournez la clé d'allumage en position «ON» sans démarrer le moteur.Cela alimente le système électrique du véhicule et active l'ECU, ce qui le prépare pour le processus de réinitialisation.Assurez-vous que tous les accessoires (comme la radio ou la climatisation) sont désactivés pour éviter les interférences électriques inutiles.

Localiser la fonction de réinitialisation TPS

Vérifiez si votre véhicule a un bouton de réinitialisation TPS ou une procédure de réinitialisation spécifique.

• Pour les véhicules avec un bouton de réinitialisation: Ce bouton est souvent situé près de la colonne de direction, sur le tableau de bord ou dans la baie des moteurs.Consultez le manuel du véhicule pour confirmer son emplacement.

• Pour les véhicules sans bouton de réinitialisation: La réinitialisation du TPS peut devoir être effectuée manuellement en complétant une séquence spécifique d'actions d'allumage et d'accélérateur, comme indiqué dans votre manuel de service.

Effectuer la réinitialisation

• En utilisant le bouton de réinitialisation: Appuyez et maintenez le bouton pendant plusieurs secondes jusqu'à ce que l'indicateur de diagnostic du tableau de bord commence à clignoter.La lumière clignotante signale que le processus de réinitialisation a commencé.

• Séquence de réinitialisation manuelle: Si votre véhicule nécessite une procédure manuelle, suivez attentivement les étapes décrites.Cela consiste souvent à allumer et à éteindre l'allumage ou à appuyer sur la pédale d'accélérateur dans des modèles spécifiques pour déclencher le recalibrage TPS.

Démarrer le moteur

Une fois l'initiation de réinitialisation terminée, démarrez le moteur et laissez-le inactive.Laissez le moteur fonctionner pendant environ 10 à 20 minutes sans appuyer sur l'accélérateur.Ce temps d'inactivité est grave pour l'ECU pour recalibrer pleinement le TPS et établir de nouvelles lectures de référence pour les positions de l'accélérateur.

Tester les performances du véhicule

Une fois le moteur au ralenti et la réinitialisation du TPS terminée, prenez le véhicule pour un essai routier.Faites attention à la réponse de l'accélérateur, à la stabilité du ralenti et aux performances globales du moteur.Si des problèmes persistent, revérifiez le processus de réinitialisation ou inspectez l'installation et le câblage TPS pour des problèmes potentiels.

Outils de base pour tester un capteur de position de papillon (TPS)

Le test avec précision du capteur de position de papillon (TPS) nécessite les bons outils pour garantir des résultats fiables et maintenir la sécurité pendant le processus.Vous trouverez ci-dessous une ventilation détaillée des outils de base dont vous aurez besoin et de leurs utilisations spécifiques:

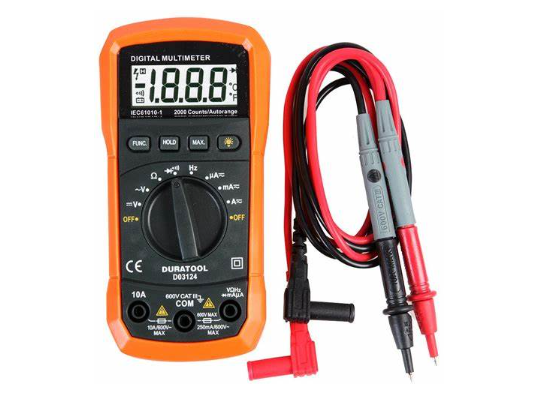

Figure 4. Multimètre

Un multimètre est l'outil le plus risqué pour tester le TPS.Il vous permet de mesurer la sortie de tension du capteur, ce qui aide à déterminer si le TPS fonctionne correctement.Définissez le multimètre sur le mode de tension CC pour vérifier les lectures cohérentes lorsque l'accélérateur est ouvert et fermé.Sans multimètre, diagnostiquer efficacement les problèmes TPS n'est pas possible.

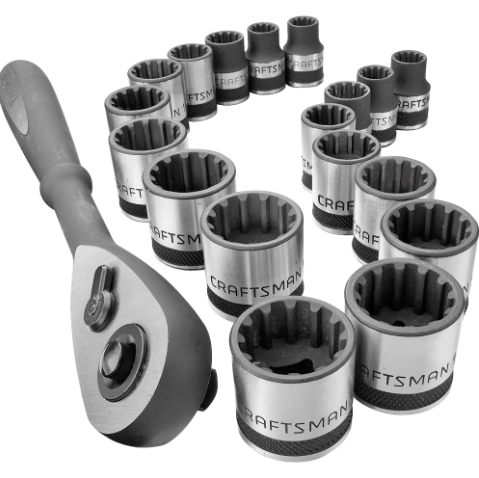

Figure 5. Ensemble de clé à clé

Vous aurez besoin d'une clé ou d'une prise pour retirer le TPS du corps de papillon s'il doit être inspecté ou remplacé.La taille exacte de l'outil dépendra de la marque et du modèle de votre véhicule, alors reportez-vous à votre manuel de service pour identifier le matériel approprié.Ces outils vous assurent de desserrer et de fixer le capteur sans l'endommager ni les composants environnants.

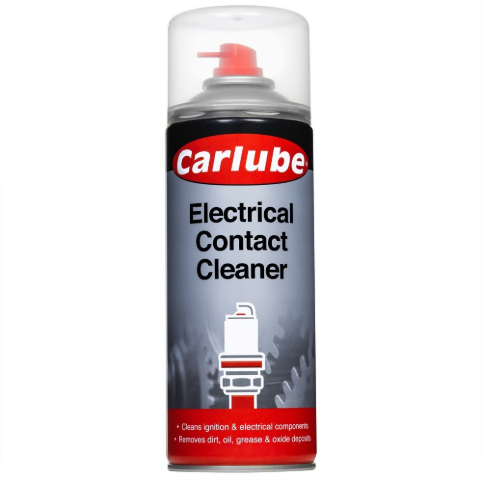

Figure 6. Nettoyer de contact électrique

Un nettoyant de contact électrique est utile pour maintenir les connexions propres et sans débris entre le TPS et son faisceau de câbles.Au fil du temps, la saleté, la graisse ou la corrosion peuvent s'accumuler sur les connecteurs, provoquant des lectures inexactes.L'utilisation d'un nettoyant de contact électrique garantit une voie claire pour les signaux électriques, l'amélioration de la précision du test et les performances du capteur.

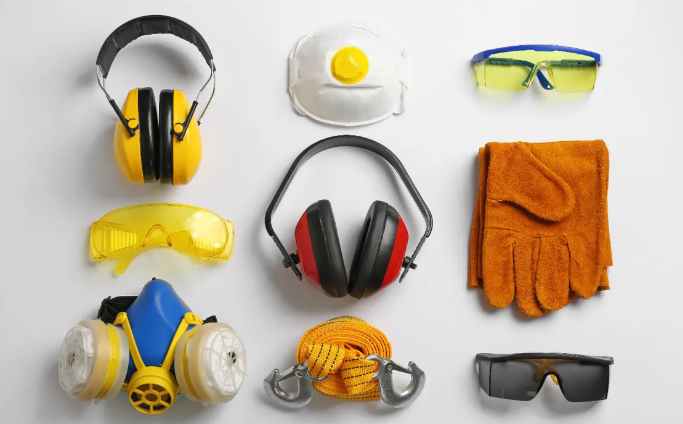

Figure 7. Équipement de sécurité

L'équipement de protection, tel que les lunettes de sécurité et les gants, est un must pour votre sécurité.Les gants empêchent le contact avec tous les composants pointus, les surfaces chaudes ou les produits chimiques de nettoyage nocifs, tandis que les lunettes protègent vos yeux contre les débris potentiels, les étincelles ou le nettoyage.La priorité à la sécurité minimise le risque de blessure pendant le processus de test.

Conclusion

Le TPS est ultime dans l'amélioration de l'efficacité et de la fiabilité du moteur automobile.Reconnaître les types de TP, tels que le potentiomètre et les capteurs hybrides, et leurs rôles sont utilisés pour résoudre les problèmes de moteur.La maintenance régulière et les diagnostics précis, y compris les tests multimètres et la réinitialisation des capteurs, sont actifs pour prévenir les perturbations des performances et assurer un fonctionnement fluide.En maintenant correctement le TPS, la sécurité des véhicules et le confort du conducteur sont considérablement améliorés, mettant en évidence l'importance du capteur dans les performances des véhicules.

Questions fréquemment posées [FAQ]

1. Comment tester si le capteur de position de papillon est mauvais?

Méthode du voltmètre: connectez un voltmètre aux bornes TPS.Regardez la tension changer lorsque vous déplacez lentement l'accélérateur de la fermeture à l'ouverture complètement.La tension devrait augmenter en douceur.Une goutte ou une pointe soudaine indique un TPS défectueux.

Outil d'analyse: branchez un outil d'analyse OBD-II.Vérifiez les codes d'erreur liés au TPS ou surveillez la tension TPS dans les irrégularités réelles pendant le fonctionnement de l'accélérateur.

2. Puis-je nettoyer un capteur de position de papillon?

Généralement, le nettoyage d'un TPS n'est pas recommandé car ils sont souvent des unités scellées.S'il est accessible, utilisez un nettoyant électronique sur les connexions externes si elles semblent corrodées ou sales.Évitez d'ouvrir le capteur lui-même car cela peut entraîner des dommages ou un désalignement.

3. Que se passe-t-il si TPS n'est pas calibré?

Un TPS non calibré conduit à des lectures de position de l'accélérateur inexactes, provoquant un comportement erratique du moteur comme un ralenti brutal, un décrochage et une accélération inégale.Ce désalignement entre la position réelle de l'accélérateur et la lecture du TPS perturbe la gestion du carburant et le timing du moteur.

4. Les TP affectent-ils la vitesse du ralenti?

Oui, le TPS peut affecter la vitesse d'inactivité.Il fournit des données de position dangereuses à l'unité de contrôle du moteur (ECU), influençant l'injection de carburant et le calendrier d'allumage.Un TPS défectueux ou mal calibré peut provoquer des vitesses de ralenti fluctuantes ou inhabituellement élevées.

5. Puis-je m'adapter avec TPS?

L'ajustement du TPS peut être effectué sur certains véhicules pour assurer une lecture précise de la position de l'accélérateur.Cela implique généralement de desserrer les vis de montage du capteur et de faire tourner le TPS jusqu'à ce que la tension souhaitée soit obtenue à une position d'accélérateur spécifique, selon les spécifications du fabricant.Consultez toujours le manuel de service du véhicule pour des procédures de réglage précises.
