Construction, principe de fonctionnement et formule du condensateur à plaques parallèles

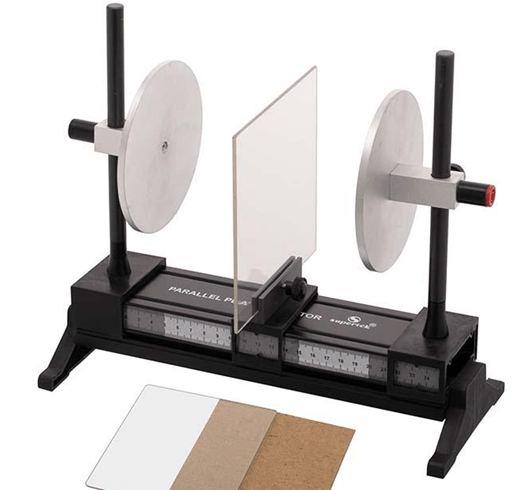

Un condensateur à plaques parallèles est l'un des types de condensateurs les plus importants. Il est constitué de deux plaques conductrices plates placées parallèles l'une à l'autre, avec un matériau isolant appelé diélectrique entre elles. Les condensateurs à plaques parallèles montrent clairement comment fonctionne la capacité. Leur performance dépend de trois facteurs principaux : la surface des plaques, la distance entre les plaques et le matériau diélectrique utilisé. Cet article explique la construction, le circuit de charge, le principe de fonctionnement, la formule, la dérivation, les exemples résolus et les applications pratiques des condensateurs à plaques parallèles.

Catalogue

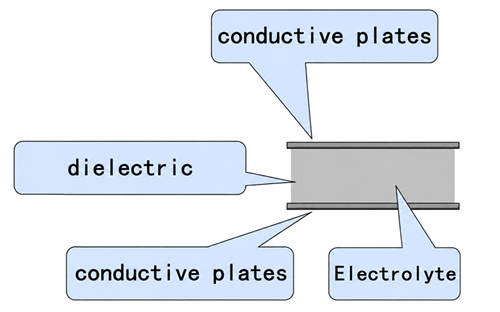

Construction d'un condensateur à plaques parallèles

Un condensateur à plaques parallèles est construit avec deux plaques conductrices placées parallèles l'une à l'autre. Ces plaques sont généralement fabriquées à partir de métaux conducteurs tels que l'aluminium, le cuivre ou un film métallisé. Elles sont positionnées proches l'une de l'autre mais ne se touchent pas, laissant un petit espace entre elles.

L'espace entre les plaques est rempli d'un matériau isolant appelé diélectrique. Les matériaux diélectriques courants incluent l'air, le papier, le film plastique, la céramique, le mica et le verre. Le diélectrique sépare les plaques, empêche le contact électrique direct et aide à définir la tension et la valeur de capacité du condensateur.

Des bornes ou fils externes sont connectés aux deux plaques afin que le condensateur puisse être connecté à un circuit. Dans les conceptions pratiques, les plaques et le diélectrique peuvent être agencés en feuilles plates, en couches empilées ou en structures en feuille enroulée pour gagner de l'espace tout en conservant la même construction de base.

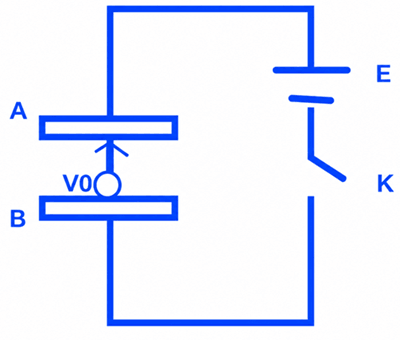

Circuit de charge du condensateur à plaques parallèles

Le circuit de charge d'un condensateur à plaques parallèles se compose d'un condensateur connecté à une source de tension CC E via un interrupteur K. Les deux plaques du condensateur, étiquetées A et B, sont connectées aux bornes opposées de la batterie. La source de tension fournit l'énergie nécessaire pour déplacer les charges sur les plaques, tandis que l'interrupteur contrôle le moment où le processus de charge commence.

Lorsque l'interrupteur K est fermé, les électrons s'écoulent à travers le circuit externe depuis la borne négative de la batterie vers une plaque du condensateur. En même temps, des électrons sont retirés de la plaque opposée et attirés vers la borne positive de la batterie. En conséquence, la plaque A devient chargée positivement et la plaque B devient chargée négativement. Comme le diélectrique entre les plaques est un isolant, la charge ne peut pas circuler directement à travers le condensateur.

À mesure que les charges s'accumulent sur les plaques, une différence de tension V₀ se développe à travers le condensateur. Cette tension augmente progressivement à mesure que plus de charge est stockée. Le courant de charge est initialement à sa valeur maximale, puis diminue à mesure que la tension du condensateur approche de la tension de la batterie.

Le processus de charge continue jusqu'à ce que la tension du condensateur devienne égale à la tension d'alimentation E. À ce stade, le condensateur est complètement chargé, et le courant cesse de circuler dans le circuit DC.

Principe de fonctionnement d'un condensateur à plaques parallèles

Un condensateur à plaques parallèles fonctionne en séparant la charge électrique entre deux plaques conductrices. Lorsque la tension est appliquée, une plaque devient chargée positivement et l'autre devient chargée négativement. Ces charges opposées se font face à travers le matériau diélectrique.

Les charges séparées créent un champ électrique dans l'espace entre les plaques. Étant donné que le diélectrique est un isolant, il empêche les charges de se déplacer directement d'une plaque à l'autre. Au lieu de cela, l'énergie est stockée dans le champ électrique formé entre les plaques.

À mesure que la charge stockée augmente, la tension à travers le condensateur augmente également. Le condensateur continue de stocker de l'énergie jusqu'à ce que sa tension corresponde à la tension appliquée. Après cela, il reste chargé jusqu'à ce qu'il soit connecté à un chemin de décharge.

Formule du condensateur à plaques parallèles

La capacitance d'un condensateur à plaques parallèles dépend de sa construction physique. Plus précisément, elle est déterminée par la surface des plaques conductrices, la distance entre les plaques et le matériau diélectrique placé entre elles. Ces facteurs déterminent combien de charge électrique le condensateur peut stocker pour une tension appliquée donnée.

La capacitance est calculée à l'aide de la formule :

Où :

C = capacité (F)

ε = permittivité du matériau diélectrique (F/m)

A = surface effective d'une plaque (m²)

d = distance entre les plaques (m)

Cette formule montre que la capacitance augmente lorsque la superficie des plaques devient plus grande car plus de charge peut être stockée sur les surfaces des plaques. La capacitance augmente également lorsqu'un diélectrique avec une permittivité plus élevée est utilisé, car le diélectrique renforce la capacité du condensateur à stocker de l'énergie électrique. Inversement, augmenter la distance entre les plaques réduit la capacitance car le champ électrique devient moins concentré.

Pour un condensateur avec de l'air ou un vide entre les plaques, la permittivité est égale à la permittivité du vide (ε₀). Lorsqu'un autre matériau diélectrique est utilisé, la permittivité devient ε = εᵣε₀, où εᵣ est la permittivité relative (constante diélectrique) du matériau. C'est pourquoi différents matériaux diélectriques peuvent affecter de manière significative la valeur finale de la capacitance.

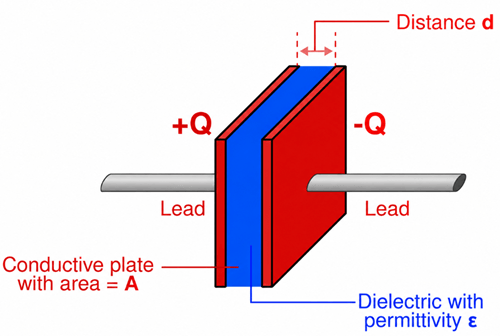

Dérivation de la formule du condensateur à plaques parallèles

La dérivation de la formule du condensateur à plaques parallèles commence avec la structure montrée dans la figure. Le condensateur se compose de deux grandes plaques conductrices avec une surface A, séparées par une petite distance d. Un matériau diélectrique avec une permittivité ε remplit l'espace entre les plaques. Une plaque porte une charge positive +Q, tandis que l'autre porte une charge négative égale −Q. Comme la séparation des plaques est beaucoup plus petite que les dimensions des plaques, le champ électrique entre les plaques peut être considéré comme uniforme.

La première étape consiste à déterminer la densité de charge de surface sur les plaques. La densité de charge de surface est définie comme la charge répartie sur la surface de la plaque :

où σ est la densité de charge de surface, Q est la charge sur la plaque, et A est la surface de la plaque.

Pour deux plaques parallèles chargées opposément, les champs électriques produits par chaque plaque se combinent dans la région entre elles. Le champ électrique résultant entre les plaques est :

En substituant l'expression pour la densité de charge de surface, on obtient :

Cette équation montre que le champ électrique augmente avec la charge stockée et diminue à mesure que la surface de la plaque devient plus grande.

La différence de potentiel entre les plaques est égale au champ électrique multiplié par la distance de séparation d :

V=Ed

En substituant l'expression du champ électrique :

La capacitance est définie comme le rapport de la charge stockée à la différence de potentiel à travers le condensateur :

En remplaçant V par le résultat précédent, on obtient :

Après simplification, la capacitance d'un condensateur à plaques parallèles devient :

Cette équation finale montre que la capacitance est proportionnelle à la surface de la plaque et à la permittivité diélectrique, tandis qu'elle est inversement proportionnelle à la distance entre les plaques. Par conséquent, de plus grandes plaques, un diélectrique à permittivité plus élevée ou une séparation de plaques plus petite donneront une valeur de capacitance plus grande.

Calcul des exemples résolus

Exemple 1

Un condensateur à plaques parallèles utilise un diélectrique avec une permittivité relative k = 3,5. La surface de la plaque est de 0,08 m², et la distance entre les plaques est de 0,002 m. Calculez la capacitance.

Solution :

Donné :

- Surface, A = 0,08 m²

- Distance, d = 0.002 m

- Permittivité relative, k = 3.5

- Permittivité du vide, ε₀ = 8.854 × 10⁻¹² F/m

La formule de la capacité est :

 

En substituant les valeurs :

Réponse : La capacité est 1.24 nF.

Exemples 2

Un condensateur à plaques parallèles a une capacité de 500 pF. Les plaques sont séparées par 0.0015 m, et l'air est utilisé comme diélectrique (k = 1). Calculez la surface requise des plaques.

Solution :

Donné :

- Capacité, C = 500 pF = 500 × 10⁻¹² F

- Distance, d = 0.0015 m

- Permittivité relative, k = 1

- Permittivité du vide, ε₀ = 8.854 × 10⁻¹² F/m

Réorganiser la formule de capacité :

En substituant les valeurs :

Réponse : La surface requise des plaques est 0.0847 m².

Applications Pratiques des Condensateurs à Plaques Parallèles

• Stockage d'énergie dans les circuits électroniques - Les condensateurs à plaques parallèles stockent de l'énergie électrique et la libèrent au besoin. Ils sont couramment utilisés dans les alimentations, les circuits de temporisation et les applications de génération d'impulsions.

• Couplage et filtrage des signaux - Ces condensateurs aident à bloquer les signaux DC tout en permettant aux signaux AC de passer. Ils sont largement utilisés dans les amplificateurs, les filtres et les circuits de communication pour améliorer la qualité du signal.

• Fréquence radio et circuits de réglage - Les condensateurs à plaques parallèles sont utilisés dans les oscillateurs, les circuits résonnants et les équipements à radiofréquence. Leur capacité aide à déterminer les fréquences de fonctionnement et les caractéristiques de réglage.

• Capteurs capacitifs - Les changements dans l'espacement des plaques ou les propriétés diélectriques provoquent des changements de capacité. Ce principe est utilisé dans les capteurs de proximité, les capteurs de déplacement, les capteurs de pression et les dispositifs sensibles au toucher.

• Technologie des écrans tactiles - Les écrans tactiles capacitifs détectent les changements de capacité lorsqu'un doigt s'approche ou touche l'écran, permettant une saisie tactile précise dans les smartphones, les tablettes et les panneaux de contrôle.

• Équipements de mesure et de test - Les condensateurs à plaques parallèles sont utilisés dans les instruments de laboratoire et les équipements de test pour mesurer les propriétés électriques et étudier le comportement électrostatique.

• Applications éducatives et de recherche - Leur conception simple les rend utiles pour démontrer la capacité, les champs électriques, les matériaux diélectriques et le stockage de charge dans les laboratoires de physique et d'ingénierie.

Questions Fréquemment Posées [FAQ]

1. Pourquoi la réduction de la distance entre les plaques du condensateur augmente-t-elle la capacité ?

La réduction de l'espacement des plaques renforce le champ électrique entre les plaques, permettant au condensateur de stocker plus de charge à la même tension. Cela augmente directement la capacité.

2. Que se passe-t-il si le matériau diélectrique d'un condensateur à plaques parallèles échoue ?

Si le diélectrique se dégrade, le courant peut circuler directement entre les plaques, provoquant un excès de chaleur, une perte d'énergie stockée et des dommages possibles au condensateur.

3. Pourquoi les matériaux diélectriques sont-ils utilisés au lieu de laisser l'air entre les plaques ?

De nombreux matériaux diélectriques ont une permittivité plus élevée que l'air, ce qui augmente la capacité et permet de stocker plus d'énergie dans la même taille physique.

4. Un condensateur à plaques parallèles peut-il stocker de l'énergie indéfiniment ?

Non. Les condensateurs réels perdent progressivement la charge stockée en raison des courants de fuite, des imperfections diélectriques et des conditions de circuit externes.

5. Pourquoi le courant de charge diminue-t-il à mesure qu'un condensateur se charge ?

Au fur et à mesure que la charge s'accumule sur les plaques, la tension du condensateur augmente et s'oppose à la tension d'alimentation. Cela réduit le courant de charge jusqu'à ce qu'il atteigne finalement zéro.
