Aperçu des techniques de correction du facteur de puissance

La correction du facteur de puissance (PFC) est une pratique importante de l'électronique moderne pour assurer une utilisation efficace de l'énergie.Il aborde le problème des différences de phase entre la tension et le courant, minimisant les pertes de puissance et améliorant la stabilité des systèmes d'alimentation.Cet article explore la science derrière le facteur de puissance, plonge dans les principes du PFC, et décrit les méthodes et les technologies pour obtenir une bonne performance du facteur de puissance, y compris les techniques de PFC passives et actives.

Catalogue

Comprendre la correction du facteur de puissance

Les performances des systèmes d'alimentation AC rencontrent souvent des défis, en particulier avec des charges inductives, où les phases de tension et de courant sont mal alignées, entraînant une augmentation des coûts et une diminution de la capacité du système.Des techniques telles que la compensation du facteur de puissance sont instrumentales, employant des condensateurs pour aligner ces phases et améliorer l'efficacité.Lorsqu'ils sont associés à des charges inductives comme les lampes fluorescentes, les condensateurs transforment efficacement l'impédance du système, créant un profil plus résistif.Il en résulte une meilleure gestion de l'énergie, car le facteur de puissance est mesuré à travers le cosinus de l'angle de phase, indiquant l'alignement amélioré entre la tension et le courant.

Réfléchissant des principes électriques, la correction du facteur de puissance s'apparente aux efforts humains nécessitant une précision et un équilibre.Tout comme les ajustements mineurs peuvent créer des améliorations, le déploiement stratégique de condensateurs dans les systèmes électriques rectifie les inefficacités plus larges.Cette pratique démontre non seulement les compétences techniques, mais met également en évidence un aspect de l'utilisation durable de l'énergie.

Les industries qui s'engagent dans la correction du facteur de puissance pour réduire les déchets et optimiser les investissements dans les infrastructures électriques.Cette approche stratégique permet des avantages économiques en abaissant les dépenses énergétiques et en améliorant la durée de vie des équipements.En adoptant la correction du facteur de pouvoir, les organisations s'alignent sur les normes d'efficacité contemporaines et poursuivent une stratégie énergétique axée sur le futur qui réconcilie les besoins immédiats avec les objectifs de durabilité à long terme.

Compensation et correction du facteur de puissance

Il introduit les méthodes traditionnelles pour améliorer le facteur de puissance, en se concentrant sur la compensation des différences de phase entre la tension et le courant.Les exemples incluent l'utilisation de condensateurs en parallèle avec des charges inductives pour réduire les inefficacités et améliorer les performances globales de l'alimentation électrique.

Contexte historique et expérience technique

Au cours des années 1950 animées, ils ont lancé les inefficacités causées par des charges inductives dans les systèmes électriques.Ces charges, couramment observées dans les moteurs et les transformateurs, créent des écarts de phase entre la tension et le courant.Cela peut exercer une pression sur les fournisseurs d'électricité, car ils pourraient avoir besoin de générer une capacité supplémentaire.Pour y remédier, vous pouvez placer des banques de condensateurs en parallèle avec des composants inductifs.En contrecarrant le facteur de puissance en retard induit par ces éléments inductifs avec un facteur de puissance leader, les condensateurs alignent la phase actuelle de plus près avec celle de la tension.Cet alignement améliore les performances et l'efficacité globales du système en réduisant le besoin de puissance réactive.

Impact économique et social

Les entreprises commerciales et les secteurs manufacturières ont rapidement favorisé cette approche, reconnaissant les réductions notables des déchets électriques et des dépenses opérationnelles.Historiquement, il a optimisé l'utilisation de l'infrastructure d'énergie existante et a diminué les pertes d'énergie le long des lignes de transmission.Aujourd'hui, les réseaux électriques se soutiennent de techniques compensatoires similaires.Les systèmes électroniques avancés et les commandes automatisées renforcent désormais la stabilité du réseau et favorisent l'efficacité.

Le besoin d'innovation continue

À une époque marquée par l'augmentation des demandes d'énergie, il reste important d'explorer des stratégies innovantes pour réduire davantage la consommation d'énergie et améliorer la fiabilité du système.Les nuances de la correction du facteur de puissance s'étendent au-delà de simples ajustements techniques.Les avantages économiques et opérationnels sont profondément ancrés dans cette pratique.Avec la montée en puissance des technologies de réseau intelligent, les systèmes de correction du facteur de puissance adaptatif présentent une intelligence accrue, ce qui leur permet de s'adapter dynamiquement aux conditions de charge fluctuantes.En se concentrant sur ces innovations en plein essor, les fournisseurs d'énergie peuvent mieux prévoir et s'adapter aux changements, assurant une distribution d'énergie en douceur et efficace.

Analyser la tension et les formes d'onde de courant dans les charges inductives

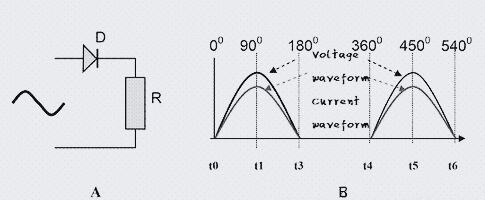

Il est important de comprendre comment les charges inductives affectent les formes d'onde de l'alimentation électrique, nous analysons la relation entre la tension et le courant dans les circuits inductifs et les inefficacités qui en résultent dans l'utilisation de l'énergie.

La transformation des caractéristiques de charge au fil des décennies

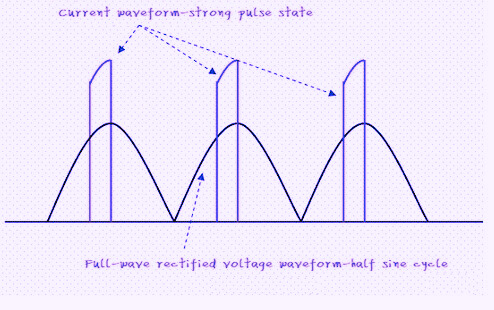

Émergeant des années 1980, il y a eu une transformation profonde du comportement des charges électriques, entraînée par la montée en puissance des alimentations de commutation à haute efficacité.L'inclusion de condensateurs de filtres substantiels dans ces systèmes a déplacé des charges inductives traditionnelles vers une nature plus capacitive.Bien que ces condensateurs jouent un grand rôle dans les systèmes énergétiques contemporains, ils introduisent par inadvertance des ondulations de tension pendant le flux de puissance, conduisant à des modifications des formes d'onde actuelles.Ces changements ont une signification plus profonde, enchevêtré avec des harmoniques de fréquence plus élevée d'une manière qui réfléchit à l'évolution technologique et à ses impacts complexes.

L'effet d'entraînement des distorsions de courant

Ces distorsions de la forme d'onde se déchaînent au-delà de leur impact initial sur les systèmes électriques, affectant subtilement le facteur de puissance.Un faible facteur de puissance signifie une inefficacité indésirable, ce qui suggère que plus de courant est dessiné que ce qui est utilisé de manière productive.En outre, les formes d'onde modifiées peuvent entraîner une interférence électromagnétique substantielle (EMI) et un défi de compatibilité électromagnétique (EMC), présentant des obstacles dans les maisons et les industries.Pour naviguer dans ces obstacles, il faut tirer des expériences tangibles où de tels problèmes ont été résolus de manière pragmatique, parallèlement à la compréhension théorique.

Embrasser la correction du facteur de puissance

La technologie de correction du facteur de puissance (PFC) apparaît comme une réponse pour atténuer les distorsions de la forme d'onde et leurs conséquences.En rectifiant ces distorsions, le PFC vise un alignement harmonieux des formes d'onde de courant et de tension.La mise en œuvre du PFC appelle avec succès une profonde compréhension des doctrines électriques ainsi que des applications situationnelles.Il a été observé que l'adaptation des systèmes PFC à des contextes électriques spécifiques améliore leur efficacité, une méthode réfléchie et raffinée pour optimiser les systèmes d'alimentation.

Approches avant-gardistes dans les systèmes énergétiques

Avec les défis et les opportunités complexes dans ce domaine, il est évident que les progrès de l'efficacité énergétique nécessitent des stratégies flexibles et avant-gardistes.Les visionnaires dans le domaine explorent le tissage des technologies contemporaines avec des systèmes établis, compte tenu non seulement des impacts immédiats, mais de la résilience durable des infrastructures électriques.Un tel discours évolutif reflète le paysage en constante évolution de l'électricité où chaque avant avance tisse des idées historiques et la promesse de l'avenir.

Complications potentielles des charges capacitives

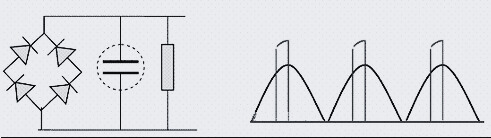

Les charges capacitives peuvent introduire plusieurs défis dans les systèmes électriques, avec des préoccupations notables centrées sur la distorsion de la forme d'onde.Lorsqu'ils sont utilisés pour filtrer les courants rectifiés, les condensateurs peuvent émettre des impulsions brèves et intenses.Ces impulsions pourraient perturber d'autres dispositifs en injectant des harmoniques d'ordre élevé dans le système, affectant la stabilité et l'efficacité des réseaux électriques.

Pour atténuer ces perturbations, la mise en œuvre des circuits de correction du facteur de puissance (PFC) est une stratégie efficace, en particulier dans les appareils où les charges capacitives dépassent 85W.En alignant la tension et les formes d'onde de courant pour ressembler à un profil résistif, les circuits PFC aident à réduire les perturbations tout en améliorant la qualité globale de la puissance.Diverses études de cas de l'industrie montrent comment l'intégration des circuits PFC entraîne une amélioration marquée des performances du système.

La distorsion de la forme d'onde peut s'étendre au-delà de l'environnement immédiat, affectant potentiellement le réseau électrique plus large.Les professionnels chevronnés sur le terrain commentent régulièrement l'efficacité opérationnelle améliorée et la diminution des dépenses d'entretien observées après avoir résolu ces défis harmoniques.Comprendre la relation complexe entre les charges capacitives et l'intégrité de la forme d'onde peut offrir des méthodes avancées, y compris des techniques de correction hybride et un filtrage adaptatif, fournissent des solutions sur mesure qui traitent des caractéristiques de charge spécifiques.Lorsqu'ils sont méticuleusement mis en œuvre, ces stratégies renforcent la fiabilité et la résilience des systèmes électriques.

Mise en œuvre de la correction du facteur de puissance

Le PFC actif est une approche moderne pour atteindre un facteur de puissance presque parfait.Cette section explique comment les circuits actifs utilisent des technologies avancées pour aligner les formes d'onde de courant et de tension, réduisant l'EMI et améliorant l'efficacité énergétique.

Comprendre les technologies de correction du facteur de puissance

Dans le domaine des appareils électroniques, en particulier les téléviseurs modernes caractérisés par des charges à haute capacité, les technologies de correction du facteur de puissance (PFC) sont substantielles dans la réduction de la distorsion actuelle.Lorsqu'elles sont laissées sans contrôle, ces distorsions contribuent à une consommation d'énergie inefficace et à des dépenses opérationnelles élevées.L'adoption des technologies de PFC s'adresse aux normes réglementaires et à la poursuite d'une efficacité énergétique améliorée, à des progrès technologiques subtilement entrelacés avec des désirs humains pour la rentabilité et la durabilité.

Le rôle du PFC passif

Les méthodes de correction du facteur de puissance passive servent de passerelle pour améliorer l'efficacité électrique.En introduisant des inductances après la phase de rectification, les PFC passifs visent à lisser les impulsions de courant.Cette méthode est souvent sélectionnée pour sa simplicité, ce qui en fait un choix préféré lorsque la simplicité est privilégiée par rapport à la précision complexe.Malgré ses forces, reconnaissant les contraintes de la méthode, telles que sa capacité limitée à gérer toutes les distorsions de forme d'onde dans des conditions de charge variables, est importante.Par conséquent, il est souvent plus approprié dans les contextes où les considérations budgétaires et la conformité de base sont prioritaires sur la maximisation de l'efficacité.

L'efficacité du PFC actif

Inversement, la correction du facteur de puissance actif offre une solution plus raffinée et globale au problème de la distorsion de la forme d'onde actuelle.Les PFC actifs fonctionnent en réalignant dynamiquement le courant d'entrée pour correspondre étroitement à la tension d'entrée, en recherchant un facteur de puissance presque unité.Cette gestion directe de la forme d'onde actuelle améliore l'efficacité énergétique.Certains exemples révèlent que les PFC actifs sont avantageux dans les contextes où l'efficacité énergétique et la stabilité sont très appréciées, comme les centres de données et les installations de fabrication.En adoptant ces systèmes avancés, les entreprises peuvent bénéficier d'une réduction des dépenses d'électricité, des pertes électriques minimisées et une durée de vie prolongée de l'équipement, entraînant des gains à long terme substantiels.

Le choix entre les mécanismes PFC passifs et actifs va au-delà des capacités techniques pour adopter divers éléments pratiques.Par exemple, bien que les PFC actifs offrent généralement une plus grande efficacité, le coût et la complexité initiaux peuvent dissuader leur application dans des configurations résidentielles plus petites.En revanche, dans des environnements commerciaux ou industriels étendus, leurs avantages dépassent de loin les coûts, en particulier lorsque l'on considère une diminution des déchets d'énergie et une régulation améliorée de tension.En outre, l'alignement du choix technologique avec les plans de croissance futurs peut profondément influencer l'adaptabilité et l'endurance organisationnelles.Cela met en évidence l'importance d'une stratégie personnalisée qui équilibre les besoins immédiats avec des objectifs à long terme, garantissant que les solutions de correction de puissance sont effectivement alignées sur les réalités actuelles et les développements potentiels.

Concepts de circuits de correction du facteur de puissance actif (PFC)

Les circuits de correction du facteur de puissance actif (PFC) s'attaquent aux problèmes de forme de forme d'onde et d'alignement de phase à travers des solutions complexes mais robustes.En utilisant des techniques avancées, ces circuits dépassent les méthodes passives traditionnelles, améliorant la qualité de l'énergie par des moyens innovants.En contournant les limitations des condensateurs du filtre conventionnel, les circuits PFC utilisent les convertisseurs DC-DC pour transformer la tension CC rectifiée en AC et, par la suite, en une alimentation DC bien réglementée.Cette méthodologie génère des formes d'onde sinusoïdales presque parfaites, harmonisées avec la phase de tension d'entrée.

Cette conversion avancée enrichit le facteur de puissance, stimulant l'efficacité énergétique, tout en atténuant les préoccupations liées à l'interférence électromagnétique (EMI) et à la compatibilité électromagnétique (EMC).La réduction des interférences joue un grand rôle dans les systèmes électroniques contemporains, garantissant la livraison de la puissance propre pour la fonctionnalité et la fiabilité.

Implémentation de circuits PFC actifs pour viser à se conformer aux normes de qualité internationale puissantes strictes.Même si la complexité initiale de ces systèmes peut sembler intimidante, les avantages à long terme se sont révélés précieux au fil du temps.Ils offrent des solutions évolutives suffisamment flexibles pour diverses cotes d'énergie et applications, des petits gadgets électroniques aux machines industrielles à grande échelle.

L'intégration stratégique du PFC actif dans la conception électronique soutient clairement le développement d'un cadre électrique plus ingénieux et efficace.La demande croissante de technologies économes en énergie met en évidence ces progrès, garantissant que la technologie évolue en tandem avec les demandes réglementaires et des consommateurs.En adoptant des stratégies de conception de circuits progressives, l'industrie peut gérer habilement les deux objectifs d'optimisation des performances et de minimiser l'impact environnemental.

Fonctionnalité des hélicoptères dans les systèmes de correction du facteur de puissance

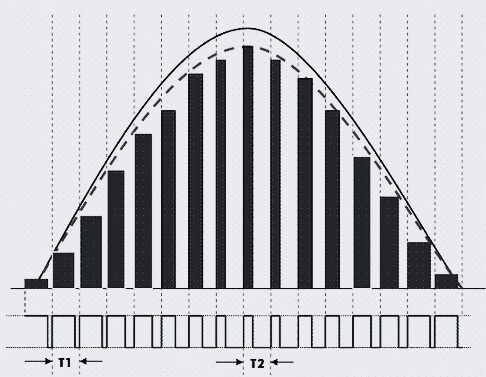

Dans cette section, nous plongeons dans le rôle des circuits d'Hopper dans les systèmes PFC actifs.En comprenant les principes du hachage, vous pouvez apprendre comment ces circuits optimisent les formes d'onde de courant et résoudre les défis clés du facteur de puissance.

Rôle des hélicoptères dans les systèmes PFC

Les hélicoptères servent une fonction transformatrice dans les systèmes de correction du facteur de puissance actif (PFC).Ils prennent le CC non filtré et rectifié et le convertissent en AC à haute fréquence, qui est ensuite rectifié à nouveau pour assurer une sortie stable.Ce processus de conversion améliore la forme d'onde actuelle, permettant une plus grande efficacité dans les diverses alimentations.En alignant la consommation d'électricité avec les exigences précises des appareils électroniques, les hélicoptères jouent un grand rôle dans la réduction des déchets d'énergie.

Modes et mécanismes opérationnels

Les hélicoptères fonctionnent principalement dans des modes appelés mode de conduction continue (CCM) et en mode de conduction discontinue (DCM).La sélection entre ces modes est guidée par des conditions de charge et de tension spécifiques pour optimiser les performances du système.Dans les scénarios avec des demandes de puissance substantielles nécessitant un flux de courant stable, le CCM est souvent choisi pour sa capacité à fournir une livraison de courant cohérente.D'un autre côté, lorsque le système traite des charges plus légères, le DCM est favorisé en raison de sa capacité à les gérer efficacement tout en réduisant les pertes d'énergie.

Équilibrer l'efficacité et les préoccupations EMI

Choisir le mode Chopper approprié consiste à équilibrer l'atteinte à une efficacité élevée et à minimiser les problèmes EMI.Les ingénieurs appliquent des techniques avancées de filtrage et d'amélioration de la conception de circuits pour atténuer l'EMI, tout en recherchant des efficacités de conversion à haute énergie.Cet équilibre minutieux constitue le cœur des stratégies de PFC réussies, permettant une intégration technologique transparente dans une variété d'environnements électriques.

Conclusion

Une exploration profonde des systèmes PFC révèle que les hélicoptères sont plus que de simples composants;Ils font partie des éléments importants qui influencent la consommation d'énergie.Observer comment ils s'adaptent aux nouvelles technologies et à la valeur des conceptions d'ingénierie avant-gardistes et réactives.À mesure que les besoins en puissance augmentent, il est important d'adopter des solutions de PFC adaptables et innovantes pour répondre au paysage changeant de la consommation d'énergie.

Questions fréquemment posées [FAQ]

1. Qu'est-ce que le PFC (correction du facteur de puissance)?

PFC (Correction du facteur de puissance) fait référence à une méthode pour améliorer l'efficacité de l'énergie électrique utilisée par les appareils électroniques.Un facteur de puissance plus élevé signifie une meilleure utilisation d'énergie.

2. Quelle est la différence entre le PFC actif et passif?

La principale différence est la façon dont ils corrigent le facteur de puissance.Le PFC passif utilise des inductances pour réduire la différence de phase entre le courant et la tension, mais il ne peut atteindre qu'un facteur de puissance d'environ 0,7 à 0,8.Le PFC actif, qui utilise une combinaison d'inductances, de condensateurs et de composants électroniques, fournit un facteur de puissance plus élevé et est plus compact, mais il est plus cher.

3. Quel est le rôle du circuit PFC dans une alimentation de commutation?

Une alimentation de commutation peut subir une perte d'énergie en raison de la différence de phase entre le courant et la tension.Le circuit PFC aide à corriger cela, en améliorant le facteur de puissance et en réduisant les déchets d'énergie.
