Aperçu des types de connecteurs de la carte de circuit imprimé

Les connecteurs de la carte de circuit imprimé jouent un grand rôle dans le monde de l'électronique, conduisant divers composants pour assurer une connectivité électrique transparente.Ces connecteurs ne sont pas seulement importants pour la transmission du signal et de la puissance, mais permettent également des conceptions modulaires, simplifiant l'assemblage, la maintenance et l'évolutivité dans les appareils modernes.Le choix du connecteur donne un grand impact sur les performances et la fiabilité des systèmes électroniques, et avec la variété disponible aujourd'hui, la compréhension de leurs distinctions est nécessaire.Ce guide explore trois principaux types de connecteurs de circuit imprimés détaillant leurs applications, avantages et meilleures pratiques d'utilisation.

Catalogue

Comprendre les connecteurs de la carte de circuit imprimé

Les connecteurs de la carte de circuit imprimé sont des composants importants qui établissent des connexions électriques entre différentes parties d'un système électronique.Ils permettent la transmission du signal, la distribution d'énergie et l'échange de données entre les cartes de circuits imprimés (PCB), les dispositifs externes et les modules internes.Comprendre leur conception, leur fonctionnalité et leurs applications est nécessaire pour créer des systèmes électroniques fiables et efficaces.

Différents types de connecteurs de la carte de circuit imprimé

Les connecteurs de la carte de circuit imprimé font partie des composants MSIN en électronique, permettant des connexions électriques transparentes entre les PCB, les appareils et les systèmes.Leurs différents types s'adressent à diverses applications, des gadgets aux machines industrielles, chacune conçue pour des fonctionnalités, une taille et des exigences de performance spécifiques.Comprendre les différents types de connecteurs de la carte de circuit imprimé vous aide à garantir le bon choix pour les bonnes performances du système et la fiabilité.

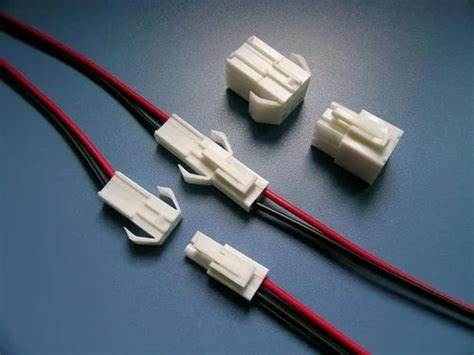

Connecteurs de fil à fil

Les connecteurs de fil à fil sont aptes à lier plusieurs fils sans avoir besoin de soudure, favorisant le signal lisse et le flux de puissance.Ces connecteurs jouent un grand rôle dans l'électronique grand public et les machines industrielles en raison de leurs performances crédibles.

Connecteurs d'accès Trouvez leur créneau dans les secteurs automobile et aérospatial, où leur force est augmentée par des techniques de sertissage méticuleuses.D'autre part, Connecteurs d'épissage Excel dans la formation de connexions durables dans les appareils électroménagers, où l'isolation parfaite est synonyme de fiabilité. Connecteurs de bout, la gestion habilement des connexions de fil de bout en bout, sont privilégiées dans les domaines automobiles et marins, avec des tubes de feu de chaleur leur offrant une couche supplémentaire de protection de l'environnement.

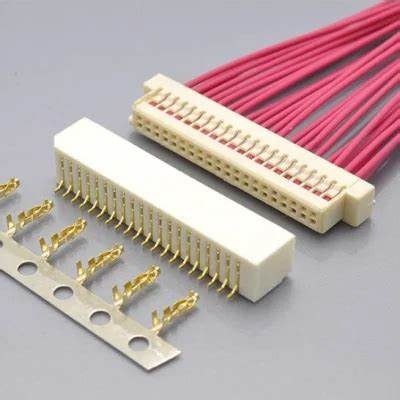

Connecteurs de fil à bord

Les connecteurs de fil à bord permettent la liaison transparente des fils aux circuits imprimés (PCB), facilitant les transitions de puissance lisse ou de signal.Dans l'électronique et la technologie industrielle, ces connecteurs rationalisent les processus d'assemblage, présentant une adaptabilité notable.Parmi les différents types, Connecteurs en tête Se démarquer pour leur simplicité, avec des configurations de broches droites ou à angle droit en lignes simples ou doubles.Ces connecteurs sont largement utilisés dans les connexions générales et les dispositifs périphériques, nécessitant un alignement minutieux pour empêcher les épingles pliées et assurer des performances fiables.

Connecteurs de déplacement d'isolation (IDC) rationaliser les connexions sans avoir besoin de dépouiller l'isolation du fil, ce qui les rend idéales pour les câbles de ruban dans les ordinateurs et autres appareils électroniques.Siège approprié des fils dans ces connecteurs pour maintenir la fiabilité de la connexion. Bornes, qui utilisent des mécanismes de vision pour serrer les fils en place, sont couramment utilisés dans les systèmes d'alimentation électrique, les applications industrielles et les scénarios impliquant des demandes à courant élevé.Assurer que les vis sont serrées en toute sécurité aident à prévenir les connexions lâches et l'arc potentiel.

Connecteurs de câble flexible plat (FFC) et de circuit imprimé flexible (FPC) sont spécialisés pour connecter des circuits flexibles aux PCB, fréquemment utilisés dans l'électronique grand public compacte tels que les ordinateurs portables, les caméras et les smartphones.Ces connecteurs délicats doivent être traités avec soin pour éviter les dommages pendant l'insertion.Entre-temps, Connecteurs Molex, caractérisés par leur conception de broche et de socle standardisée, offrent des connexions multi-broches pour les applications de fil à bord.Ils sont répandus dans l'électronique grand public, les systèmes automobiles et les appareils électroménagers, l'orientation correcte étant critique pour éviter les dommages aux broches et aux douilles.

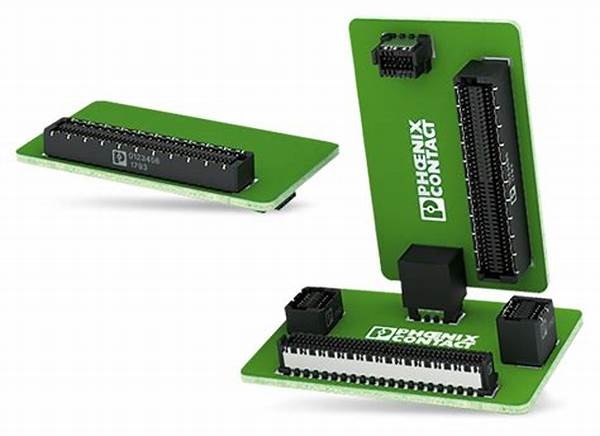

Connecteurs de carte à bord

Les connecteurs de la carte de circuit imprimé sont disponibles en différents types, chacun servant des applications spécifiques et offrant des avantages uniques. Connecteurs de bord de carte Autorisez les arêtes de PCB à insérer dans une fente, couramment trouvée dans l'ordinateur Cartes d'extension et modules de mémoire.Pour de bonnes performances, c'est important pour garder le connecteur et le bord PCB propre pour assurer un bon contact électrique. Connecteurs de mezzanine sont Connecteurs à profil bas conçu pour empiler un PCB sur un autre, Souvent utilisé dans des appareils portables comme les téléphones mobiles et les tablettes.Précis Alignement pour éviter les dommages et maintenir des connexions fiables.

En-têtes et prises d'épingle se composent en en-têtes de broches mâles associés à des prises féminines assorties, Fréquemment utilisé dans les cartes de développement et les systèmes modulaires.Pour améliorer Sécurité, les clips de rétention peuvent aider à garder ces connexions fermement lieu. Connecteurs de montage de surface, soudé directement sur La surface du PCB est idéale pour les applications à haute densité qui nécessitent Empilement vertical des PCB.Les techniques de soudage appropriées sont importantes pour Évitez les articulations faibles et assurez-vous de fortes connexions.

Connecteurs de plantes arrière lier plusieurs PCB à un fond de panier partagé, les rendant indispensables dans serveurs, mainframes et autres systèmes informatiques haut de gamme.Fermement Assisez ces connecteurs pour maintenir une puissance cohérente et Distribution du signal. Connecteurs coaxiaux, conçu pour Signaux RF, offrez des connexions blindées dans les télécommunications, diffusion et applications de signal à haute fréquence.Outils appropriés doit être utilisé pour sertier ou souder afin de préserver l'intégrité du signal.

Dernièrement, Connecteurs d'empilement sont destinés aux planches à empiler verticalement dans des arrangements compacts, comme dans les assemblages électroniques à haute densité comme les smartphones.Précis Des connexions d'alignement et de sécurisation sont nécessaires pour éviter les déconnexions Pendant le fonctionnement.Chaque type de connecteur prend en charge des objectifs de conception spécifiques, Assurer la flexibilité et la fiabilité des systèmes électroniques.

Conclusion

Les connecteurs de la carte de circuit imprimé sont indispensables pour assurer des connexions électriques fiables et efficaces dans l'électronique moderne.En comprenant les différents types du fil à fil, du fil à bord et de la carte à bord et leurs applications spécifiques, vous pouvez sélectionner l'option la plus appropriée pour améliorer les performances, la modularité et la facilité de maintenance.Un connecteur bien choisi est nécessaire à la fonctionnalité et à la longévité de tout système électronique, garantissant que chaque connexion du signal et de la puissance fonctionne de manière transparente.
