Amplificateurs opérationnels bases: circuits inversés et non inversés

  • 2025/01/31
  • 80
Les amplificateurs opérationnels, communément appelés AMP-OP, servent l'épine dorsale de la conception électronique moderne en raison de leur polyvalence et de leur efficacité dans le traitement du signal.Ces composants de base sont essentiels dans une myriade d'applications dans divers domaines, de l'automatisation industrielle à l'électronique grand public, en raison de leur capacité à amplifier, filtrer et manipuler les signaux électroniques avec précision.Cet article creuse dans les fonctionnalités complexes des amplifications opérationnelles inversantes et non inversées, explorant leurs configurations distinctes, mécanismes opérationnels et grandes applications, mettant ainsi en évidence leur rôle requis dans l'amélioration des performances et de la fiabilité du circuit.

Catalogue

1. Aperçu des amplificateurs opérationnels
2. Comment fonctionnent les amplifications opérationnelles inversées?
3. Exploration des amplificateurs opérationnels non inversés
4. Comparaison des amplifications inversées et non inversées
5. Utilisations des amplifications inversées et non inversées
6. Identification d'un ampli opérationnel inverseur ou non inversé
7. Inversion des avantages et limitations des ampères opérationnelles
8. Conclusion
Operational Amplifier Basics: Inverting and Non-Inverting Circuits

Aperçu des amplificateurs opérationnels

Les amplificateurs opérationnels ou les amplifications opérationnelles sont les composants ultimes des circuits électroniques.Ils sont largement utilisés en raison de leur capacité à fournir un gain élevé, une faible distorsion et une impédance d'entrée significative.Ces caractéristiques rendent les opérations opérationnelles idéales pour amplifier divers signaux électriques, tels que la tension et le courant.

À la base, les AMP-OP fonctionnent comme des amplificateurs de signal, augmentant la résistance des entrées électriques faibles afin qu'elles puissent être traitées ou utilisées efficacement.Cette amplification est utilisée dans des applications allant des systèmes de traitement du signal et de contrôle aux équipements audio et à l'instrumentation.En plus de l'amplification, les amplifications opérationnelles peuvent effectuer des opérations mathématiques nécessaires - telles que l'addition, la soustraction, l'intégration et la différenciation - c'est pourquoi elles sont appelées amplificateurs "opérationnels".

Comment fonctionnent les amplifications opérationnelles inversées?

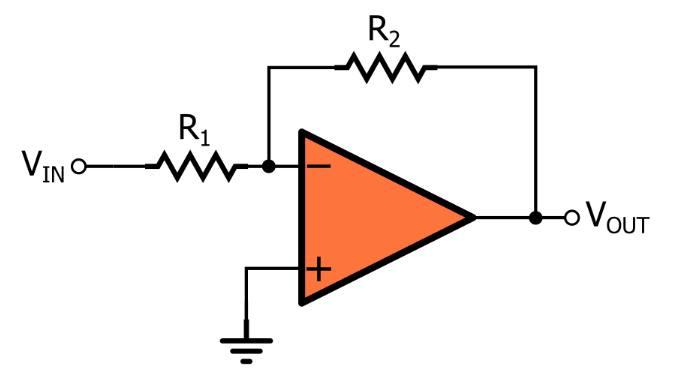

Figure 2. Inverting Operational Amplifiers

Figure 2. Inversion des amplificateurs opérationnels

L'amplificateur opérationnel inversé est une configuration d'amplifications opérationnelles largement utilisée qui repose sur une rétroaction négative pour modifier le comportement du signal.Cette configuration inverse la phase du signal d'entrée, ce qui signifie qu'une entrée positive produit une sortie négative et vice versa.L'inversion de phase se produit parce que le signal d'entrée est appliqué à la borne inversante (-) de l'amplificateur op, tandis que la borne non inversée (+) est généralement mis à la terre.

Un composant clé de cette configuration est la boucle de rétroaction, qui est formée en connectant une résistance entre la sortie et l'entrée inverse.De plus, une autre résistance relie le signal d'entrée à l'entrée inverse.Together, these resistors control the circuit’s gain, dictating how much the input signal is amplified or attenuated.La relation entre la résistance de rétroaction et la résistance d'entrée détermine le gain, ce qui rend ce circuit à la fois prévisible et facile à ajuster pour différentes applications.

Exploring Non-Inverting Operational Amplifiers

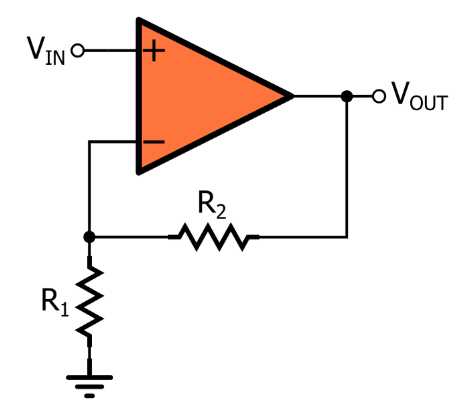

Figure 3. Non-Inverting Operational Amplifiers

Figure 3. Non-Inverting Operational Amplifiers

A non-inverting operational amplifier differs from an inverting op-amp in one key aspect: it preserves the phase alignment of the input signal.Dans cette configuration, le signal d'entrée est appliqué directement à la borne non inversée (+), tandis que le terminal inversé (-) reçoit une partie du signal de sortie via une boucle de rétroaction négative.Cette configuration garantit que la sortie reste en phase avec l'entrée, ce qui signifie qu'une entrée positive produit une sortie positive et une entrée négative produit une sortie négative.

One of the defining features of this configuration is its high input impedance, which prevents excessive current draw from the signal source.Cela rend les amplifications opérationnelles non inversées idéales pour les applications où l'intégrité du signal doit être maintenue, telles que l'amplification audio et le traitement du signal de précision.

Gain Control and Stability

The amplification, or gain, of a non-inverting op-amp is determined by the equation:

Gain = 1 + Rf/Rin

où RF est la résistance de rétroaction et RIN est la résistance connectée à l'entrée inverse.Cette formule garantit que le gain est toujours supérieur ou égal à 1, ce qui rend cette configuration adaptée aux applications nécessitant une amplification contrôlée et prévisible sans inversion du signal.

De plus, l'impédance d'entrée élevée d'un ampli opérationnel non inversé minimise l'effet de chargement sur les étapes des circuits précédents.Cela signifie que même les signaux d'entrée faibles peuvent être amplifiés sans être significativement modifié ou dégradé.

Comparaison des ampoules opérationnelles inversées et non inversées

Le choix entre un amplificateur opérationnel inverseur et non inversé dépend des besoins d'application spécifiques, principalement en termes de phase de signal et d'impédance d'entrée.

Un ampli d'option inversant prend le signal d'entrée au niveau de la borne inversion (-) tandis que le terminal non inversé (+) est généralement mis à la terre.Cette configuration se traduit par un décalage de phase à 180 degrés, ce qui signifie que le signal de sortie est une version inversée de l'entrée.De plus, parce que le signal d'entrée passe par une résistance avant d'atteindre l'amplificateur op, le circuit présente une impédance d'entrée inférieure, ce qui peut affecter la façon dont il interagit avec les stades des circuits précédents.

En revanche, un OP-AMP non inversé reçoit le signal d'entrée directement au niveau du terminal non inversé (+), tandis que le terminal inversé fait partie de la boucle de rétroaction.Cette configuration préserve la phase d'origine du signal d'entrée, ce qui signifie que la sortie reste synchronisée avec l'entrée.Un avantage clé de cette conception est son impédance d'entrée élevée, qui minimise la charge de signal et permet une meilleure compatibilité avec des sources de signal faibles.

Utilisations d'inversion et d'amplifications opérationnelles

Inversion des applications d'amplifications opérationnelles

La configuration inverse de l'ampleur op est largement utilisée dans les applications nécessitant une inversion du signal, un gain contrôlé et une mise en forme de fréquence.

Amplification du signal du capteur

Une application clé est dans l'amplification du signal du capteur, où les signaux électriques faibles des capteurs doivent être amplifiés à des niveaux adaptés à un traitement ultérieur.Dans cette configuration, l'amplins inversant augmente non seulement la résistance du signal, mais fournit également un gain prévisible, déterminé par le rapport de rétroaction et les résistances d'entrée.Cela le rend principalement utile dans les instruments scientifiques et les systèmes de mesure industrielle, où la précision est risquée.

Filtrage du signal

Dans le filtrage du signal, l'inversion d'amplifications opérationnelles joue un rôle majeur dans les filtres actifs, qui sont utilisés pour améliorer ou atténuer les gammes de fréquences spécifiques.Le gain et la réponse en fréquence du circuit peuvent être affinés en ajustant les valeurs de la résistance et des condensateurs, permettant aux ingénieurs de concevoir des filtres à faible passe, pass, bande passante ou encoche, adaptés à des applications telles que le traitement audio, les télécommunications et la biomédicaledispositifs.

Technologie audio

Dans la technologie audio, les ampères opérationnelles inversées sont utilisées pour gérer l'inversion de phase, garantissant que les signaux sonores maintiennent un alignement approprié lorsque plusieurs canaux audio interagissent.Ils sont également nécessaires dans l'amplification des instruments, où des signaux électriques subtils des dispositifs de mesure, tels que les microphones et les jauges de contrainte, doivent être amplifiés sans introduire de bruit ni de distorsion.

Systèmes de contrôle automatique et communications de données

Au-delà du traitement du signal, l'inversion des ampères opérationnelles contribue aux systèmes de contrôle automatique et aux communications des données, où ils aident à manipuler des signaux pour des réponses de contrôle précises et à améliorer l'intégrité du signal dans les systèmes de transmission.Leur capacité à fournir un gain stable et prévisible les rend idéaux pour les circuits de modulation, la génération de forme d'onde et la correction d'erreurs dans les réseaux de communication.

Applications d'amplifications opérationnelles non inversées

La configuration de l'amplificateur op non inversé est favorisée dans les applications où la phase de signal doit être préservée, une impédance d'entrée élevée est nécessaire ou la correspondance d'impédance est dangereuse.

Followers de tension (amplificateurs tampons)

Une utilisation ultime des AMP non inversés est les adeptes de tension (amplificateurs de tampons).Dans ce rôle, l'ampleur op propose un gain d'unité (gain = 1) tout en offrant une impédance d'entrée élevée et une faible impédance de sortie, empêchant une perte de signal indésirable.Ceci est particulièrement important dans les circuits d'amplificateurs à plusieurs étapes, où un signal faible doit être transféré entre les étapes sans être dégradé.

Circuits d'amplificateur de puissance

Dans les circuits d'amplificateurs de puissance, les amplificateurs op non inversés servent de pré-amplificateurs, garantissant que le signal d'entrée reste en phase tout en étant amplifié pour les haut-parleurs ou autres charges de haute puissance.De même, ils sont nécessaires dans les conceptions de filtres actives, où ils fournissent un gain tout en maintenant l'intégrité du signal, produisant des sorties filtrées de haute qualité utilisées dans les systèmes audio de précision, l'équipement biomédical et le traitement du signal RF.

Amplificateurs sommer et convertisseurs analogiques-numériques (ADC)

Une autre utilisation importante des amplificateurs OP non inversés consiste à résumer les amplificateurs et les convertisseurs analogiques-numériques (ADC).Ici, ils permettent à plusieurs signaux d'être combinés et amplifiés sans distorsion de phase, garantissant que la conversion numérique représente avec précision les entrées analogiques d'origine.Ceci est particulièrement utile dans les systèmes de fusion de capteurs, les consoles de mélange audio et les systèmes d'acquisition de données.

Circuits oscillateur et intégrateur

Les AMP non inversés jouent également un rôle dynamique dans les circuits d'oscillateur et d'intégrateur, où ils aident à générer des formes d'onde précises et à exécuter des opérations mathématiques sur les signaux.Ces fonctions sont utilisées dans les générateurs de signaux électroniques, les systèmes de contrôle et les applications de traitement du signal numérique, où une synthèse et une intégration précises de la forme d'onde sont nécessaires.

Identification d'un AMP inverseur ou non inversé

Relation de phase entre l'entrée et la sortie

L'un des moyens les plus simples de déterminer si un ampli opérationnel est inverseur ou non inversé est d'examiner la relation entre ses signaux d'entrée et de sortie.

• Dans un ampli opérationnel inversant, le signal de sortie est de 180 degrés hors de la phase avec l'entrée.Cela signifie que lorsque la tension d'entrée augmente, la tension de sortie diminue et vice versa.

• Dans un OP-AMP non inversé, le signal de sortie reste en phase avec l'entrée.Une tension d'entrée croissante se traduit par une tension de sortie croissante, tandis qu'une tension d'entrée de baisse entraîne une baisse correspondante de sortie.

Connexions de circuit physique

Une autre façon de faire la distinction entre les deux configurations est de regarder comment le signal d'entrée est connecté à l'amplificateur op.

• Dans un amplificateur inverseur, le signal d'entrée est appliqué à la borne inversante (-), tandis que la borne non inversée (+) est généralement mise à la terre ou connectée à une tension de référence.

• Dans un amplificateur non inversé, le signal d'entrée est introduit dans le terminal non inversé (+), tandis que le terminal inversé (-) est lié à un réseau de rétroaction qui contrôle le gain.

Cette différence de câblage ultime est ce qui dicte le comportement de phase du circuit.

Gagner les caractéristiques

La formule Gain fournit également une distinction claire entre les deux configurations:

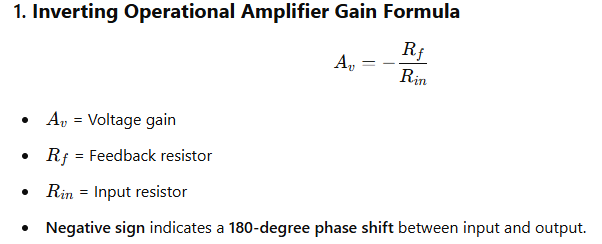

• Dans un amplificateur inverseur, le gain est déterminé par l'équation:

Gain = - RF / RIN

Le signe négatif indique que la sortie est inversée par rapport à l'entrée.

• Dans un amplificateur non inverseur, le gain suit l'équation:

Gain = 1 + rf / rin

Puisqu'il n'y a pas de signe négatif, la sortie conserve la même phase que l'entrée.

En analysant le comportement du signal, les connexions de circuit et les équations de gain, il devient facile de déterminer si un AMP-OP fonctionne dans une configuration inverse ou non inversée.

Inversion des avantages et limitations des amplifications opérationnelles

Avantages

Les amplifications opérationnelles inversées sont très efficaces dans les applications qui nécessitent une inversion de phase, telles que les déphasages, les filtres actifs et les amplificateurs sommer.Leur capacité à traiter les signaux avec un gain prévisible et un contrôle de phase en fait un composant utile dans le traitement du signal et la manipulation de la forme d'onde.

Un autre avantage est leur intégration simple dans des circuits complexes.Étant donné que leur gain est contrôlé avec précision par le rapport de la résistance de rétroaction (RF) à la résistance d'entrée (RIN), ils offrent une amplification de signal fiable et reproductible, qui est utilisée dans le traitement audio, l'instrumentation et le calcul analogique.

De plus, l'inversion des ampères opérationnelles offre une bonne linéarité, ce qui les rend utiles dans des applications où une mise à l'échelle de signal cohérente et un comportement prévisible sont nécessaires.

Limites

Un inconvénient potentiel des AMP inversants est leur impédance d'entrée inférieure, qui peut charger le stade précédent d'un circuit.Cela peut nécessiter des techniques supplémentaires de mise en mémoire tampon ou d'impédance pour empêcher la perte ou la distorsion du signal.

Un autre défi est leur sensibilité au bruit, principalement en raison du mécanisme de rétroaction acheminé à travers l'entrée inverse.Dans les applications de haute précision, telles que les circuits audio sensibles et l'instrumentation de mesure, le bruit indésirable peut dégrader la clarté du signal.Une conception appropriée de circuits, y compris des techniques de sélection et de blindage des résistances prudentes, est souvent nécessaire pour atténuer ce problème.

Conclusion

Tout au long de cette exploration des amplificateurs opérationnels, il devient évident que les ampères opérationnelles inversantes et non inversées sont initiales à la conception de circuits électroniques avancés.Chaque configuration offre des avantages uniques adaptés à des exigences spécifiques, telles que l'inversion de phase, l'amplification du signal et la préservation des phases, vous permettant ainsi d'optimiser les systèmes électroniques pour de meilleures performances et une meilleure fidélité.Qu'il s'agisse de systèmes audio complexes, d'instruments de mesure précis ou d'applications de traitement numérique robustes, les AMP-OP se révèlent dangereux pour atteindre des opérations électroniques de haute qualité, efficaces et fiables.Cette compréhension complète aide non seulement à la sélection de la configuration appropriée de l'ampleur op pour des applications spécifiques, mais améliore également la conception globale et la fonctionnalité des circuits électroniques.






Questions fréquemment posées [FAQ]

1. Quel est l'objectif d'un ampli d'opter de l'opération?

Un ampoule d'opération sommaire fonctionne principalement comme un mélangeur audio ou un additionneur de signal dans les circuits électroniques.Il combine plusieurs signaux d'entrée dans un seul signal de sortie.Par exemple, les consoles de mixage audio, estiment que différentes entrées sonores (comme les voix et les instruments) en une seule sortie qui entraîne des haut-parleurs ou des appareils d'enregistrement.L'avantage pratique ici est sa capacité à gérer plusieurs entrées tout en maintenant l'intégrité du signal, ce qui le rend utile à la fois dans l'informatique analogique et le traitement audio.

2. Quelle est la différence entre OTA et OPAMP?

Un amplificateur de transconductance opérationnel (OTA) et un amplificateur opérationnel standard (OP-AMP) diffèrent principalement par leurs caractéristiques et applications de sortie.L'OTA produit un courant proportionnel à la différence de tension d'entrée, idéal pour les paramètres de gain variable dans les filtres et les modulateurs.Les amplifications opérationnelles, en revanche, sortent une tension proportionnelle à la différence de tension d'entrée.Les OTA sont utilisés où le gain doit être contrôlé par une autre tension (comme dans les synthétiseurs), tandis que les amplifications ops sont omniprésentes dans l'amplification du signal général.

3. Quelle est la différence entre les intégrateurs inversés et non inversés?

Les intégrateurs inversés et non inversés sont utilisés pour effectuer l'intégration, une opération ultime dans le traitement du signal analogique.L'intégrateur inverseur produit une sortie qui intègre le signal d'entrée à une inversion, ce qui signifie qu'il retourne la phase du signal de 180 degrés.Il est couramment utilisé où l'inversion de phase est nécessaire, comme dans le conditionnement du signal.L'intégrateur non inverseur, cependant, maintient la phase du signal d'entrée.Son application est plus adaptée lorsque la préservation des phases est utilisée, comme dans certains types de filtres ou de boucles de contrôle.

4. Quel amplificateur est principalement utilisé?

Le type d'amplificateur le plus couramment utilisé est l'amplificateur non inverseur en raison de sa capacité à amplifier les signaux sans modifier leur phase.Cette caractéristique est nécessaire dans les applications audio et le traitement général du signal où le maintien de la forme d'onde du signal d'origine est utilisé.Les amplificateurs non inversés sont préférés pour leur impédance d'entrée élevée, ce qui empêche le chargement de la source de signal et les rend adaptés à un large éventail d'applications, des instruments médicaux aux systèmes audio.

5. Pourquoi avez-vous besoin d'un amplificateur?

Les amplificateurs sont ultimes dans l'électronique pour augmenter la puissance du signal, leur permettant de conduire des composants ou de longues distances sans perte significative de fidélité ou de résistance.Par exemple, dans l'équipement audio, les amplificateurs stimulent les signaux faibles des microphones ou des joueurs de musique à des niveaux adaptés aux haut-parleurs de conduite.Dans les systèmes de communication, les amplificateurs insistent sur le renforcement des signaux à transmettre sur des câbles ou des ondes, garantissant que les informations atteignent clairement et efficacement sa destination.
