Fondamentaux, structure et caractéristiques de fonctionnement du MOSFET

Les MOSFET sont l'un des composants les plus importants des circuits électroniques modernes.Ils sont utilisés pour contrôler le courant, allumer et éteindre des charges, amplifier les signaux et améliorer l’efficacité énergétique de nombreux appareils.Cet article abordera le principe de fonctionnement de base, la structure interne, les types, les caractéristiques de fonctionnement, les utilisations courantes, les paramètres importants et les technologies MOSFET avancées.

Catalogue

Fondamentaux du MOSFET

Un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) est un dispositif semi-conducteur principalement utilisé pour commuter et amplifier des signaux électroniques.Il contrôle le flux de courant en utilisant la tension appliquée à sa borne de grille au lieu de s'appuyer sur un courant d'entrée continu comme un transistor bipolaire.

Principe de fonctionnement de base d'un MOSFET

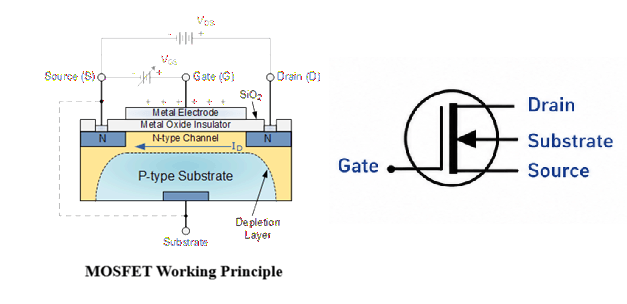

Un MOSFET fonctionne en contrôlant le flux de courant entre les bornes de drain et de source en utilisant la tension appliquée à la borne de grille.Sur l'image, la structure MOSFET contient une électrode de grille séparée du matériau semi-conducteur par une fine couche isolante d'oxyde métallique (SiO₂).Grâce à cette isolation, très peu de courant de grille est nécessaire pendant le fonctionnement.

Lorsqu'une tension grille-source (VGS) positive est appliquée dans un MOSFET à canal N, un champ électrique se forme sous la couche d'oxyde de grille.Ce champ électrique attire les électrons et crée un canal conducteur de type N entre les régions source et drain, comme le montre le schéma.Une fois le canal formé, le courant (ID) peut circuler du drain vers la source lorsque la tension de drain (VDS) est présente.

Si la tension de grille est supprimée ou tombe en dessous de la tension de seuil, le canal conducteur disparaît et le flux de courant s'arrête.Ce fonctionnement contrôlé en tension permet aux MOSFET de commuter des circuits électroniques très rapidement et efficacement.

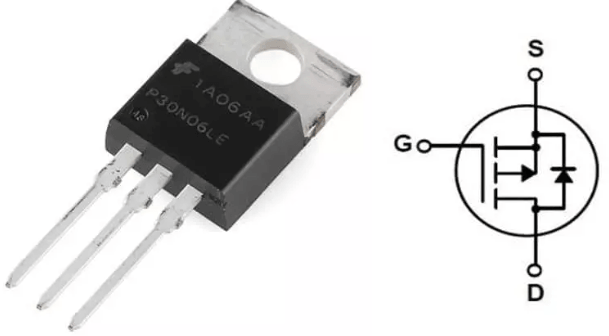

L'image montre également le symbole MOSFET sur le côté droit, qui représente le même dispositif dans les schémas de circuits.La porte contrôle le canal en interne tandis que les bornes de drain et de source transportent le courant de charge principal.Étant donné que les MOSFET nécessitent une faible puissance d'entrée et prennent en charge la commutation à grande vitesse, ils sont largement utilisés dans les circuits SMPS, les pilotes de moteur, les onduleurs, les systèmes de batterie et l'électronique numérique moderne.

Structure interne d'un MOSFET

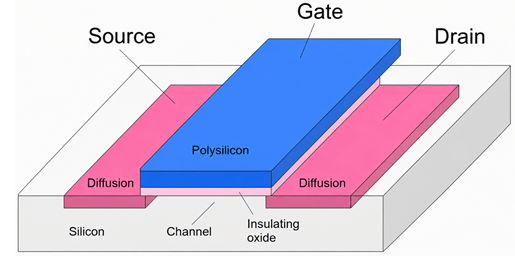

La structure interne d'un MOSFET se compose de plusieurs couches semi-conductrices qui travaillent ensemble pour contrôler le flux de courant.Comme le montre l'image, le dispositif comprend principalement la source, le drain, la grille, la région de canal, la couche d'oxyde isolante et le substrat de silicium.

Les régions de source et de drain sont formées à l'aide d'un matériau semi-conducteur dopé, tandis que la grille est placée au-dessus de la zone du canal et séparée par une fine couche d'oxyde isolante.Cette isolation en oxyde empêche tout contact électrique direct entre la grille et le semi-conducteur, permettant au MOSFET de fonctionner en utilisant un champ électrique au lieu d'un courant de grille continu.

Lorsqu'une tension est appliquée à la grille, la région du canal située sous la couche d'oxyde devient conductrice, créant ainsi un chemin permettant au courant de circuler entre la source et le drain.Cette structure de grille isolée est l'une des principales raisons pour lesquelles les MOSFET offrent une impédance d'entrée élevée, une vitesse de commutation rapide et un contrôle de puissance efficace dans les circuits électroniques.

Types de MOSFET

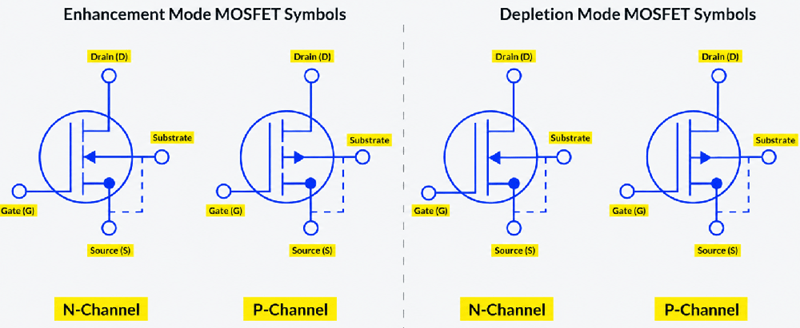

Les MOSFET peuvent être classés de deux manières principales : par type de canal et par mode de fonctionnement.Comme le montre l'image, ces classifications aident à décrire comment le MOSFET conduit le courant et comment il se comporte lorsqu'une tension de grille est appliquée.

Classification MOSFET par type de canal

MOSFET canal N

Un MOSFET à canal N utilise des électrons comme principaux porteurs de charge, ce qui lui permet de fournir une vitesse de commutation plus rapide et une résistance de conduction plus faible.Il s'agit du type MOSFET le plus largement utilisé dans l'électronique de puissance, les circuits de commutation, les pilotes de moteur et les convertisseurs DC-DC en raison de son rendement plus élevé et de sa capacité de gestion du courant.

Dans le symbole, la direction de la flèche pointe vers l'extérieur de la région du canal, ce qui l'identifie comme un périphérique à canal N.

MOSFET canal P

Un MOSFET à canal P utilise des trous comme principaux porteurs de charge et est couramment utilisé pour les applications de commutation côté haut.Il s'allume lorsque la tension de grille devient inférieure à la tension source.Bien qu'il soit plus facile à utiliser dans certains circuits haut de gamme, il présente généralement une résistance à l'état passant plus élevée et un rendement inférieur à celui d'un MOSFET à canal N équivalent.

Dans le symbole, la flèche pointe vers l'intérieur vers la région du canal, l'identifiant comme un périphérique à canal P.

Classification MOSFET par mode de fonctionnement

MOSFET en mode amélioration

Un MOSFET en mode amélioration est normalement désactivé lorsqu'aucune tension de grille n'est appliquée.Un canal conducteur se forme seulement après que la tension grille-source dépasse la tension de seuil.Il s'agit du type de MOSFET le plus couramment utilisé dans l'électronique moderne car il offre une commutation efficace et une faible consommation d'énergie en veille.

MOSFET en mode appauvrissement

Un MOSFET en mode appauvrissement est normalement activé lorsque la tension de grille est nulle.L'application d'une tension de grille réduit la conductivité du canal et peut éventuellement arrêter le flux de courant.Ces MOSFET sont moins courants et sont principalement utilisés dans les circuits analogiques, les circuits de régulation de courant et les applications électroniques spécialisées.

Caractéristiques de fonctionnement du MOSFET

Courbe caractéristique du MOSFET

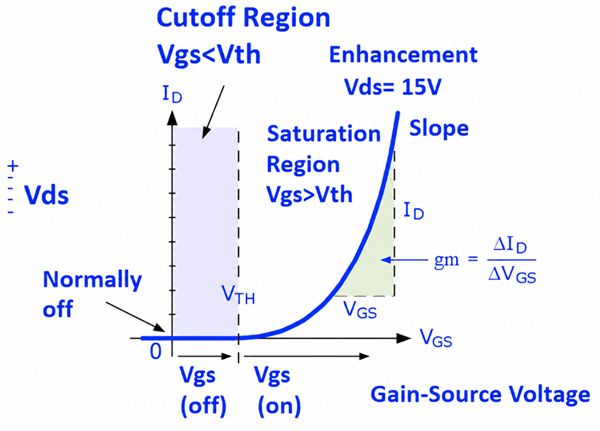

La courbe caractéristique d'un MOSFET montre comment le courant de drain change à mesure que la tension grille-source augmente.Cette courbe permet d'expliquer comment le MOSFET passe d'un état OFF à un état conducteur actif.Dans un MOSFET de type amélioré, le dispositif reste éteint lorsque la tension de grille est inférieure à la tension de seuil car il n'y a pas suffisamment de champ électrique pour créer un canal conducteur entre les bornes de drain et de source.

À mesure que la tension grille-source augmente au-delà du niveau de seuil, un canal conducteur commence à se former à l'intérieur du MOSFET.Cela permet au courant de circuler du drain à la source, provoquant une augmentation rapide du courant de drain.La courbe augmente initialement lentement, puis devient plus raide à mesure que la tension de grille continue d'augmenter, montrant une conduction de canal plus forte.

La pente de la courbe représente la transconductance du MOSFET, qui décrit l'efficacité avec laquelle la tension de grille contrôle le courant de drain.Une pente plus raide signifie qu'un petit changement dans la tension de grille peut produire un changement plus important dans le courant de drain.En raison de ce comportement contrôlé en tension, les MOSFET sont largement utilisés dans les circuits de commutation, les amplificateurs, les alimentations et les systèmes de commande de moteur.

Le graphique illustre également différentes régions de fonctionnement telles que la région de coupure, où le MOSFET est désactivé, et la région de conduction active, où le courant augmente avec une tension de grille plus élevée.

Régions opérationnelles MOSFET expliquées

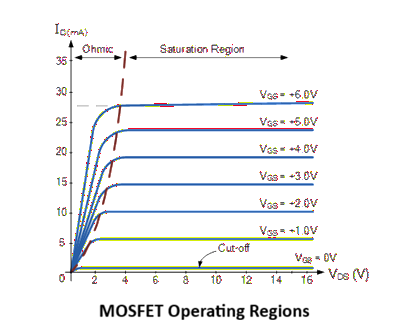

Les courbes caractéristiques de sortie d'un MOSFET à différentes tensions grille-source (VGS).Ces courbes aident à expliquer comment le MOSFET se comporte dans différentes conditions de fonctionnement lorsque la tension drain-source (VDS) change.Le graphique est principalement divisé en trois régions de fonctionnement : la région de coupure, la région ohmique ou linéaire et la région de saturation.

Dans le région limite, la tension de grille est inférieure à la tension de seuil, donc aucun canal conducteur ne se forme entre le drain et la source.Pour cette raison, le courant de drain (ID) reste presque nul et le MOSFET reste éteint.Dans le graphique, cette condition apparaît près de la courbe inférieure où VGS est très faible.

Le région ohmique , également appelée région linéaire ou triode, apparaît sur le côté gauche des courbes où VDS est relativement petit.Dans cette région, le MOSFET se comporte comme une résistance contrôlable.À mesure que le VDS augmente, le courant de drain augmente également de manière presque linéaire.Ce mode de fonctionnement est couramment utilisé dans les circuits analogiques et les applications de commutation à faible résistance.

Le région de saturation est indiqué sur la partie la plus plate des courbes.Ici, le canal MOSFET devient pleinement établi et le courant de drain reste relativement stable même si le VDS continue d'augmenter.La quantité de courant de drain dépend principalement de la tension de grille appliquée.Des valeurs VGS plus élevées produisent des niveaux de courant de drain plus élevés, comme le montrent les courbes supérieures du graphique.Cette région est couramment utilisée dans les amplificateurs et dans de nombreuses applications de commutation.

Le graphique démontre également que l'augmentation de la tension de grille renforce le canal conducteur, permettant à davantage de courant de circuler du drain à la source.Grâce à ces régions de fonctionnement, les MOSFET peuvent fonctionner comme des commutateurs, des amplificateurs et des dispositifs de contrôle de puissance efficaces dans les systèmes électroniques modernes.

Caractéristiques de commutation MOSFET

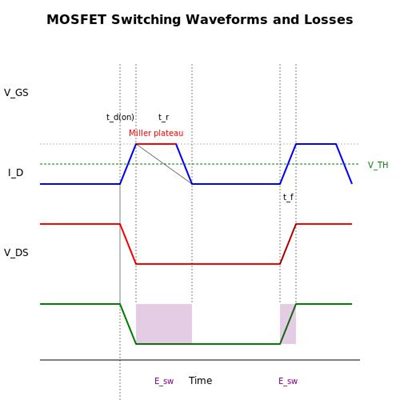

Commutation des formes d'onde d'un MOSFET pendant les opérations d'activation et de désactivation.Il illustre comment la tension grille-source (VGS), le courant de drain (ID) et la tension drain-source (VDS) changent au fil du temps pendant que le MOSFET bascule entre les états OFF et ON.

Au début du processus de mise sous tension, la tension de grille commence à augmenter à mesure que la capacité de grille se charge.Pendant la temporisation à l'allumage t_{d (sur)}, le MOSFET reste OFF car la tension de grille n'a pas encore atteint la tension de seuil V_TH.Une fois le niveau seuil atteint, le courant de drain commence à augmenter et le MOSFET commence à conduire.

Le graphique montre également la région du plateau de Miller, où la tension de grille reste temporairement presque constante tandis que la tension drain-source diminue rapidement.Au cours de cette étape, la plupart des actions de commutation se produisent parce que le MOSFET passe d'un état OFF à haute résistance à un état ON à faible résistance.

Pendant l'opération de mise hors tension, la tension de grille diminue à mesure que la capacité de grille se décharge.Le courant de drain chute alors tandis que la tension drain-source remonte à son niveau d'origine.L'heure de l'automne t_freprésente la rapidité avec laquelle le MOSFET cesse de conduire le courant.

Les zones ombrées étiquetées E_Logicielreprésentent les pertes de commutation.Ces pertes se produisent parce que la tension et le courant existent simultanément pendant les transitions de commutation.Des vitesses de commutation plus rapides contribuent à réduire ces pertes et à améliorer l’efficacité globale des systèmes électroniques de puissance haute fréquence.

Comment les MOSFET sont utilisés dans les circuits électroniques

MOSFET comme commutateur

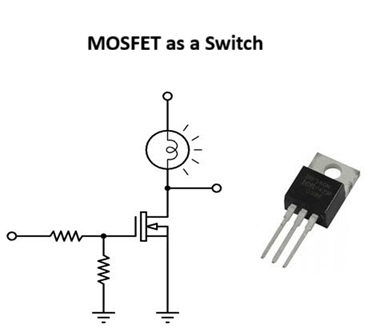

Dans la première image, le MOSFET est utilisé pour allumer et éteindre la lampe électroniquement.La borne de porte reçoit un signal de commande via la résistance.Lorsqu'une tension de grille suffisante est appliquée, le MOSFET permet au courant de circuler du drain vers la source, provoquant l'allumage de la lampe.Lorsque la tension de grille est supprimée, le flux de courant s'arrête et la lampe s'éteint.

Cette opération de commutation est l'une des utilisations les plus courantes des MOSFET car elle offre une réponse rapide, une faible perte de puissance et un contrôle efficace des charges électriques.

Applications :

• Commutation des LED et des lampes

• Circuits de commande du moteur

• Alimentations et SMPS

• Commutation Arduino et microcontrôleur

• Appareils alimentés par batterie

MOSFET comme amplificateur

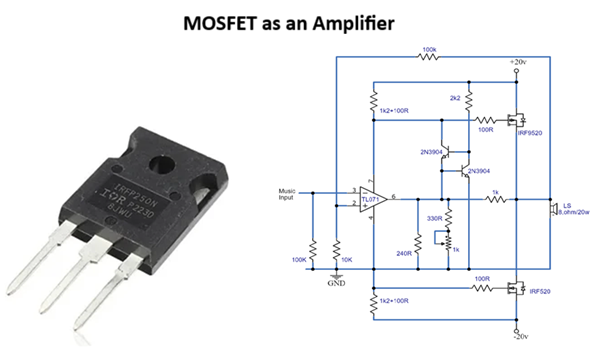

Dans la deuxième image, le MOSFET est utilisé dans un circuit amplificateur audio.Un petit signal d'entrée musical ou audio est appliqué à la porte et le MOSFET augmente la force du signal pour piloter le haut-parleur.Le circuit utilise des transistors et des composants supplémentaires pour améliorer la qualité du signal et la puissance de sortie.

Les MOSFET conviennent aux circuits amplificateurs car ils ont une impédance d'entrée élevée et peuvent gérer efficacement des courants de sortie importants.

Applications :

• Amplificateurs audio

• Circuits RF et de communication

• Systèmes d'amplification des signaux

• Amplificateurs de guitare

• Systèmes de cinéma maison et de haut-parleurs

MOSFET comme résistance variable

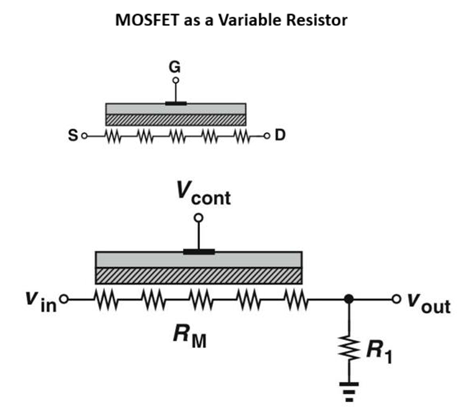

Dans la troisième image, le MOSFET fonctionne comme une résistance contrôlée en tension.La résistance entre le drain et la source change en fonction de la tension de commande appliquée à la grille.À mesure que la tension de grille change, la résistance du canal change également, permettant au MOSFET de réguler le niveau du signal de sortie.

Ce mode de fonctionnement est utile pour les applications de contrôle analogique et de réglage du signal.

Applications :

• Circuits de contrôle automatique du gain

• Contrôle du volume audio

• Traitement du signal analogique

• Gradateurs électroniques

• Filtres accordables et circuits d'atténuation variable

Paramètres MOSFET importants à prendre en compte

Paramètre	Symbole	Descriptif	Typique Unité	Importance
Seuil de porte Tension	VGS(ème)	Minimum tension grille-source requise pour commencer à former un canal conducteur entre drain et source.Le MOSFET commence à s'allumer à cette tension.	V	Détermine le tension de commande minimale nécessaire au fonctionnement.
Entraînement de porte Tension	VGS	Tension réelle appliqué entre les bornes de porte et de source pour activer complètement le MOSFET. Généralement supérieur à VGS(th).	V	Affecte performances de commutation et résistance des canaux.
Drainage vers la source Tension	VDS	Tension maximale le MOSFET peut résister entre les bornes de drain et de source lorsqu'il est éteint.	V	Important pour prévenir les dommages dus aux pannes dans les circuits haute tension.
Drainage continu Actuel	pièce d'identité	Maximale courant continu que le MOSFET peut transporter en toute sécurité à travers la borne de drain dans des conditions thermiques spécifiées.	Un	Détermine capacité de manutention de charge.
Drainage vers la source SUR Résistance	RDS(activé)	Interne résistance entre le drain et la source lorsque le MOSFET est complètement activé.Valeurs inférieures réduire la perte de puissance et le chauffage.	mΩ ou Ω	Critique pour efficacité et performances thermiques.
Frais de porte	Qg	Électrique totale charge nécessaire pour charger la capacité de la grille MOSFET pendant la commutation.	NC	Affecte exigences en matière de vitesse de commutation et de pilote de porte.
Pertes de commutation	ESW	Énergie perdue pendant les transitions d'activation et de désactivation lorsque la tension et le courant se chevauchent.	µJ ou mJ	Important dans circuits de commutation haute fréquence.
Puissance Dissipation	PD	Puissance maximale le MOSFET peut se dissiper en toute sécurité sous forme de chaleur sans dépasser les limites de température.	W	Détermine exigences en matière de refroidissement et de dissipateur thermique.
Fonctionnement sécurisé Zone	SOA	Définit le coffre-fort limites de fonctionnement de tension et de courant du MOSFET sous différentes conditions.	Graphique/Courbe	Empêche l'appareil panne due à une surcharge ou à une surchauffe.
Thermique Résistance	RθJA / RθJC	Résistance à flux de chaleur de la jonction MOSFET vers l’air ambiant ou le boîtier.Valeurs inférieures améliorer l'efficacité du refroidissement.	°C/W	Important pour conception de gestion thermique.
Jonction maximale Température	TJ(maximum)	Interne le plus élevé température du semi-conducteur que le MOSFET peut tolérer en toute sécurité pendant le fonctionnement.	°C	Dépasser cela Cette limite peut endommager définitivement le MOSFET.

MOSFET vs relais mécanique : quel est le meilleur ?

Paramètre	MOSFET	Mécanique Relais
Méthode de fonctionnement	Semi-conducteur commutation	Contact physique commutation
Vitesse de commutation	Très rapide (nanosecondes en microsecondes)	Lent (millisecondes)
Bruit pendant Fonctionnement	Silencieux	Produit clic sonore
Durée de vie	Très longtemps	Limité par usure des contacts
Puissance Consommation	Entraînement de portail bas puissance	Bobine supérieure puissance requise
Isolement	Pas d'électricité isolement	Fournit isolation électrique
Commutation Fréquence	Convient pour commutation haute fréquence	Ne convient pas pour fonctionnement à haute fréquence
Taille	Compacte	Plus grand
Fiabilité	Élevé pour commutation électronique	Les contacts peuvent usure ou arc
Idéal pour	Electronique rapide contrôle	Haute tension commutation isolée

MOSFET contre BJT contre IGBT : lequel choisir ?

Paramètre	MOSFET	BJT	IGBT
Type de contrôle	Contrôlé en tension	Contrôlé par le courant	Contrôlé en tension
Vitesse de commutation	Très rapide	Modéré	Plus lent que MOSFET
Efficacité	Élevé	Inférieur	Haut en haut tension
Impédance d'entrée	Très élevé	Faible	Élevé
Gestion de la puissance	Moyen à élevé	Moyen	Très élevé
Perte de conduction	Faible perte RDS(on)	Plus haut perte de saturation	Faible conduction perte à haute tension
Meilleure tension Gamme	Faible à moyen tension	Faible à moyen tension	Moyen à très haute tension
Fréquence Capacité	Excellent pour haute fréquence	Modéré	Mieux pour plus bas commutation de puissance de fréquence
Thermique Stabilité	Bon	Peut souffrir emballement thermique	Bon
Commun Applications	SMPS, moteur contrôle, convertisseurs DC-DC	Amplificateurs, circuits analogiques	Onduleurs, véhicules électriques, entraînements industriels

Technologies MOSFET avancées

MOSFET de tranchée

Les MOSFET à tranchée utilisent une structure de tranchée verticale à l'intérieur du silicium pour réduire la résistance du canal et améliorer le flux de courant.Cette conception réduit le RDS(on), améliore l'efficacité et permet une gestion de courant plus élevée dans un boîtier compact.Comparés aux MOSFET planaires traditionnels, les MOSFET en tranchée offrent de meilleures performances de commutation et des pertes de conduction inférieures.

MOSFET à super jonction

Les MOSFET à super jonction utilisent des couches semi-conductrices alternées de type P et de type N pour améliorer la gestion de la tension et réduire la résistance.Cette structure permet au dispositif d'obtenir de faibles pertes de conduction tout en conservant une capacité de tension de claquage élevée.La technologie des superjonctions est largement connue pour améliorer l’efficacité des conceptions de commutation de puissance haute tension.

MOSFET en carbure de silicium (SiC)

Les MOSFET en carbure de silicium sont construits à partir d'un matériau semi-conducteur à large bande interdite au lieu du silicium standard.Les MOSFET SiC peuvent fonctionner à des tensions et des températures plus élevées et à des vitesses de commutation plus rapides avec des pertes de puissance moindres.Ils offrent également des performances thermiques améliorées et une meilleure efficacité dans les systèmes électriques exigeants.

MOSFET en nitrure de gallium (GaN)

Les MOSFET GaN utilisent un matériau semi-conducteur en nitrure de gallium pour atteindre des vitesses de commutation extrêmement rapides et une densité de puissance élevée.Ces dispositifs ont une charge de grille inférieure, des pertes de commutation réduites et des tailles de boîtier plus petites par rapport aux MOSFET au silicium classiques.La technologie GaN est connue pour permettre des conceptions d’alimentation compactes et hautement efficaces.

MOSFET à grille blindée

Les MOSFET à grille blindée incluent une structure de blindage supplémentaire à l'intérieur du dispositif pour réduire la capacité de grille-drain.Cette conception améliore la stabilité de commutation, réduit le bruit et minimise les pics de tension indésirables lors d'un fonctionnement à grande vitesse.Il améliore également l'efficacité de commutation dans les circuits haute fréquence.

MOSFET à double porte

Les MOSFET à double grille contiennent deux bornes de porte indépendantes qui contrôlent le canal simultanément.Cette structure offre un contrôle de gain amélioré, une meilleure isolation du signal et une réponse en fréquence améliorée.La deuxième porte peut également être utilisée pour contrôler plus précisément les caractéristiques d’amplification.

Technologie FinFET

La technologie FinFET utilise une structure de canal tridimensionnelle en forme d'ailette au lieu d'un canal plan plat.Cette conception améliore le contrôle de grille sur le canal, réduit le courant de fuite et améliore l'efficacité des transistors dans des processus de semi-conducteurs de très petite taille.Les structures FinFET sont largement utilisées dans les circuits intégrés avancés pour améliorer les performances et réduire la consommation d'énergie.

Conclusion

Comprendre les types de MOSFET, les régions de fonctionnement, le comportement de commutation et les paramètres clés tels que la tension de seuil de grille, le RDS(on), le courant de drain et la résistance thermique est important pour choisir le bon dispositif.Les technologies les plus récentes telles que les conceptions de tranchées, de superjonctions, de SiC, de GaN, de grille blindée et de FinFET continuent d'améliorer les performances, mais les MOSFET restent néanmoins essentiels dans les circuits électroniques de faible et de haute puissance.

Foire aux questions [FAQ]

1. Pourquoi les MOSFET sont-ils préférés aux BJT dans les circuits de commutation modernes ?

Les MOSFET sont préférés car ce sont des dispositifs contrôlés en tension qui nécessitent très peu de courant de grille pour fonctionner.Ils commutent également beaucoup plus rapidement, génèrent des pertes de commutation plus faibles et offrent un rendement plus élevé dans les circuits haute fréquence.Contrairement aux BJT, les MOSFET ont une impédance d'entrée élevée et une meilleure stabilité thermique, ce qui les rend plus adaptés aux SMPS, aux pilotes de moteur et aux systèmes de conversion de puissance.

2. Comment le courant de contrôle de tension de grille circule-t-il à l'intérieur d'un MOSFET ?

La tension de grille crée un champ électrique sous la couche d'oxyde à l'intérieur du MOSFET.Lorsque la tension grille-source dépasse la tension de seuil, un canal conducteur se forme entre les bornes drain et source.Ce canal permet au courant de circuler.Si la tension de grille descend en dessous du niveau seuil, le canal disparaît et le flux de courant s'arrête.

3. Que se passe-t-il pendant la région du plateau de Miller lors de la commutation MOSFET ?

Pendant la région du plateau de Miller, la tension de grille cesse temporairement d'augmenter tandis que la tension drain-source diminue rapidement.Cette étape représente la transition de commutation principale où le MOSFET passe de l'état OFF à l'état ON.Une grande partie de la perte de commutation se produit pendant cette période car la tension et le courant existent simultanément.

4. Comment un MOSFET fonctionne-t-il différemment dans les régions de coupure, linéaire et de saturation ?

Dans la région de coupure, le MOSFET reste éteint car la tension de grille est inférieure à la tension de seuil.Dans la région linéaire ou ohmique, le MOSFET se comporte comme une résistance contrôlable et le courant change avec la tension de drain.Dans la région de saturation, le courant de drain est principalement contrôlé par la tension de grille et reste relativement stable même si la tension de drain augmente encore.

5. Pourquoi les pertes de commutation sont-elles importantes dans les circuits MOSFET haute fréquence ?

Les pertes de commutation se produisent lors des transitions d'activation et de désactivation lorsque le courant et la tension existent en même temps.Dans les circuits haute fréquence, ces événements de commutation se produisent de manière répétée, provoquant une accumulation de chaleur et une efficacité réduite.Les MOSFET à commutation plus rapide aident à minimiser ces pertes et à améliorer les performances globales du circuit.

6. Quels avantages les technologies MOSFET SiC et GaN offrent-elles par rapport aux MOSFET silicium traditionnels ?

Les MOSFET SiC et GaN offrent une vitesse de commutation plus rapide, une perte de puissance inférieure et une capacité de température plus élevée par rapport aux MOSFET au silicium traditionnels.Ils améliorent également l’efficacité des systèmes haute tension et haute fréquence.Ces matériaux semi-conducteurs avancés permettent des systèmes de refroidissement plus petits et des conceptions d'alimentation plus compactes.

7. Pourquoi les MOSFET nécessitent-ils une gestion thermique appropriée dans l'électronique de puissance ?

Les MOSFET génèrent de la chaleur en raison des pertes de conduction et des pertes de commutation pendant le fonctionnement.Si la température de jonction devient trop élevée, l'appareil peut devenir instable ou endommagé de façon permanente.Des dissipateurs thermiques appropriés, des méthodes de refroidissement et une faible résistance thermique sont importants pour maintenir la fiabilité et prolonger la durée de vie du MOSFET.
