Qu'est-ce que le facteur Q d'un inducteur ?

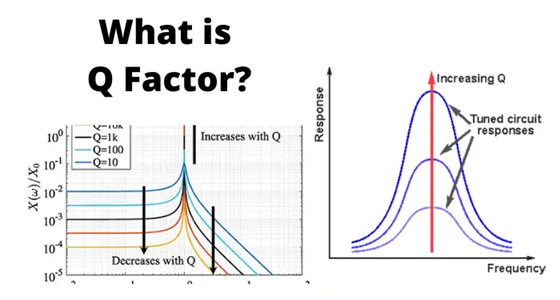

Le facteur de qualité (facteur Q) d'un inducteur est une mesure de l'efficacité avec laquelle l'inducteur stocke l'énergie magnétique par rapport à l'énergie qu'il perd pendant son fonctionnement. C'est l'un des paramètres les plus importants utilisés pour évaluer la performance des inducteurs, en particulier dans les circuits RF, les réseaux résonnants, les filtres, les oscillateurs et les applications d'adaptation d'impédance.

Un inducteur idéal stocke de l'énergie sans aucune perte. En pratique, chaque inducteur contient une résistance d'enroulement, des pertes dans le noyau magnétique et des effets parasites qui convertissent une partie de l'énergie stockée en chaleur. Le facteur Q aide à quantifier ces pertes.

Comment le facteur Q est-il défini

Le facteur Q est défini comme le rapport de la réactance inductive à la résistance série effective à une fréquence donnée.

Où :

• Q = Facteur de qualité

• XL = Réactance inductive

• f = Fréquence de fonctionnement

• L = Inductance

• RESR = Résistance série effective

Cette équation montre que le facteur Q augmente lorsque la réactance inductive est grande et diminue lorsque les pertes deviennent significatives.

Exemple de calcul du facteur Q de l'inducteur

Considérons un inducteur avec :

• Inductance (L) = 10 µH

• Fréquence (f) = 10 MHz

• ESR = 2 Ω

Tout d'abord, calculez la réactance inductive :

X_L=2πfL

X_L=2π(10×10⁶)(10×10^-6)

X_L≈628 Ω

Ensuite, calculez le facteur Q :

Cela indique un inducteur à très haut Q, adapté aux applications RF et résonantes.

Pourquoi le facteur Q est-il important dans le choix de l'inducteur ?

De nombreux inducteurs peuvent avoir la même valeur d'inductance mais se comportent très différemment dans des circuits réels. Le facteur Q vous aide à évaluer l'efficacité et les caractéristiques de perte d'un inducteur à une fréquence de fonctionnement spécifique. Le facteur Q aide à comparer les caractéristiques de perte des inducteurs fonctionnant à la même fréquence. Pour cette raison, le facteur Q est souvent considéré aux côtés de l'inductance, de l'intensité nominale, de la résistance DC et de la fréquence auto-résonante lors du choix d'un inducteur.

Facteurs qui réduisent le facteur Q de l'inducteur

Plusieurs mécanismes de perte réduisent le facteur Q d'un inducteur pratique.

Résistance d'enroulement DC (DCR)

Le fil de cuivre utilisé pour former l'enroulement a une résistance finie connue sous le nom de résistance DC (DCR). Lorsque le courant circule à travers l'enroulement, de l'énergie est dissipée sous forme de chaleur.

La DCR dépend de :

• Diamètre du fil

• Longueur du fil

• Nombre de tours

• Matériau conducteur

En général, des diamètres de fil plus grands produisent une résistance plus faible et améliorent l'efficacité.

AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m	AWG	mΩ/ft	mΩ/m
0	0.1	0.32	10	1	3.2	20	10	32	30	100	320
1	0.125	0.4	11	1.25	4	21	12.5	40	31	125	400
2	0.16	0.5	12	1.6	5	22	16	50	32	160	500
3	0.2	0.64	13	2	6.4	23	20	64	33	200	640
4	0.25	0.8	14	2.5	8	24	25	80	34	250	800
5	0.32	1	15	3.2	10	25	32	100	35	320	1000
6	0.4	1.25	16	4	12.5	26	40	125	36	400	1250
7	0.5	1.6	17	5	16	27	50	160	37	500	1600
8	0.64	2	18	6.4	20	28	64	200	38	640	2000
9	0.8	2.5	19	8	25	29	80	250	39	800	2500

Tableau : La résistance approximative des fils en cuivre peut être utilisée pour comparer la résistance de différentes tailles de fils AWG. Des conducteurs plus épais ont une résistance plus faible et contribuent généralement à un facteur Q plus élevé.

Résistance AC et effet de peau

À mesure que la fréquence augmente, le courant ne se distribue plus uniformément à travers le conducteur.

Au lieu de cela, le courant se concentre près de la surface du conducteur. Ce phénomène est connu sous le nom d'effet de peau. La réduction de la surface effective du conducteur augmente la résistance AC et provoque des pertes de puissance supplémentaires.

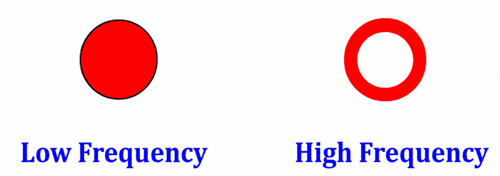

Zone de flux de courant dans une bobine de conducteur

La figure illustre comment le courant occupe presque toute la section transversale du conducteur à basses fréquences, tandis qu'à des fréquences plus élevées, il devient confiné à une fine couche externe. Cette réduction de l'aire utilisable du conducteur augmente la résistance et abaisse le facteur Q.

Effet de proximité

Dans des inducteurs pratiques, les conducteurs sont étroitement espacés les uns des autres. Les champs magnétiques générés par les tours voisines forcent le courant à se regrouper dans des régions spécifiques du fil.

Ce phénomène est appelé effet de proximité.

À des fréquences élevées, l'effet de proximité peut augmenter considérablement la résistance AC et peut provoquer plus de pertes que l'effet de peau seul, en particulier dans les enroulements multicouches et les inducteurs à courant élevé.

Pertes dans le noyau

Les inducteurs qui utilisent des noyaux magnétiques subissent des pertes supplémentaires dans le matériau du noyau.

Les pertes de noyau consistent principalement en :

• Perte d'hystérésis

• Perte de courant de Foucault

Ces pertes augmentent avec la fréquence de fonctionnement et la densité de flux magnétique.

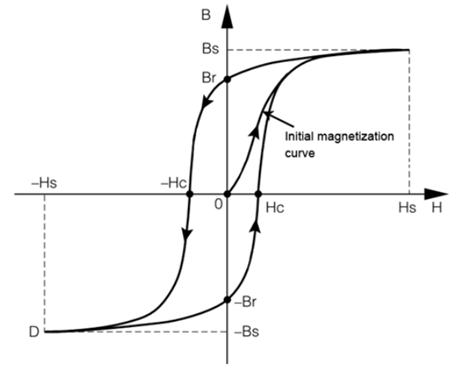

Courbe B-H du ferrite souple

La courbe B-H illustre le comportement magnétique des matériaux ferrites. L'aire enfermée dans la boucle d'hystérésis représente l'énergie perdue lors de chaque cycle de magnétisation. Des zones de boucle plus grandes correspondent à des pertes d'hystérésis plus importantes et à des performances de facteur Q plus faibles.

Capacité parasite

Les tours d'enroulement adjacentes sont séparées par une isolation, créant de petits condensateurs involontaires dans toute la structure de la bobine.

Cet effet est connu sous le nom de capacité d'enroulement ou capacité parasite.

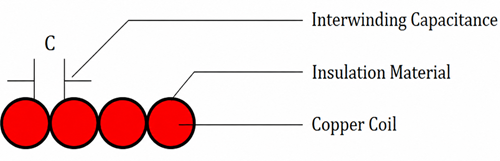

Capacité d'enroulement entre les tours de bobine

La figure montre comment l'isolation entre les tours voisins forme une capacité distribuée. Bien que cette capacité ne crée pas directement de perte résistive, elle affecte les performances à haute fréquence et contribue à la fréquence de résonance propre de l'inducteur (SRF).

Facteur Q et stockage d'énergie

Le facteur Q peut également être exprimé comme le rapport entre l'énergie stockée et l'énergie dissipée pendant chaque cycle.

Cette définition fournit une interprétation physique du facteur Q.

• Les inducteurs à haut Q stockent beaucoup plus d'énergie qu'ils n'en perdent.

• Les inducteurs à faible Q dissipent un pourcentage plus élevé d'énergie stockée sous forme de chaleur.

Comment la fréquence affecte le facteur Q

Le facteur Q ne reste pas constant en fonction de la fréquence.

Typiquement :

• Le facteur Q augmente initialement à mesure que la réactance inductive augmente.

• Une valeur maximale de Q est atteinte à une fréquence spécifique.

• Le facteur Q diminue à des fréquences plus élevées lorsque la résistance AC, les pertes dans le noyau et les effets parasites deviennent dominants.

Pour cette raison, les fabricants spécifient généralement le facteur Q à une fréquence de test particulière plutôt que de fournir une seule valeur pour toutes les conditions de fonctionnement.

Valeurs typiques du facteur Q des inducteurs courants

Le facteur Q varie considérablement en fonction de la construction de l’inducteur, du matériau du noyau et de la fréquence de fonctionnement.

Inducteur Type	Plage typique de Q
Inducteurs de puissance	5–50
Inducteurs à noyau de ferrite	20–150
Inducteurs RF à noyau d'air	50–300+
Inducteurs RF haute fréquence	100–500+
Inducteurs à puce (SMD)	10–100

Comment le facteur de qualité d’un inducteur affecte les performances du circuit

Le facteur de qualité, ou facteur Q, a un effet direct sur les performances d'un inducteur dans un circuit. Il est particulièrement important dans les filtres, les circuits résonants, les systèmes RF, les oscillateurs et les équipements de communication où le contrôle de la fréquence est essentiel.

En termes simples, le facteur Q montre à quel point un inducteur est sélectif et efficace à une certaine fréquence. Une valeur Q plus élevée signifie que l’inducteur a des pertes plus faibles et peut créer une réponse en fréquence plus nette. Une valeur Q plus basse signifie que l’inducteur a des pertes plus élevées et produit une réponse plus large et moins sélective.

Facteur Q et largeur de bande du filtre

Dans les circuits de filtrage, le facteur Q affecte fortement la largeur de bande. La largeur de bande est la plage de fréquences qu'un filtre permet de passer.

Un inducteur à haut Q crée une largeur de bande étroite. Cela est utile lorsqu'un circuit doit sélectionner une fréquence spécifique et rejeter les signaux indésirables voisins. Ce type de réponse est courant dans les filtres RF, les récepteurs radio, les systèmes de communication sans fil et les circuits accordés.

Un inducteur à bas Q crée une largeur de bande plus large. Cela peut être utile lorsque le circuit doit passer une plage plus large de fréquences, mais cela fournit également moins de sélectivité.

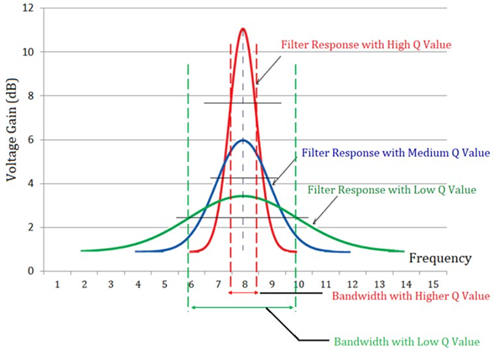

L'image de réponse du filtre à différentes valeurs de Q montre comment le facteur Q change la forme d'une réponse de filtre.

La courbe rouge représente une valeur Q élevée. Elle a le gain de pointe le plus élevé et la largeur de bande la plus étroite. Cela signifie que le filtre est très sélectif et ne passe principalement que les signaux proches de la fréquence centrale.

La courbe bleue représente une valeur Q moyenne. Elle fournit une réponse équilibrée, avec un gain modéré et une largeur de bande modérée.

La courbe verte représente une valeur Q basse. Elle a un pic plus bas et une largeur de bande plus large. Cela signifie que le filtre permet à un plus large éventail de fréquences de passer, mais il est moins efficace pour sélectionner une fréquence exacte.

Inducteurs haute Q vs basse Q

Point de comparaison	Inducteur haute Q	Inducteur basse Q
Plage typique du facteur Q	Généralement au-dessus de 50 ; les types RF peuvent atteindre 100–300+	Généralement en dessous de 20 ; souvent autour de 5–20
Comportement principal	Stocke l'énergie efficacement avec de faibles pertes	A des pertes plus élevées et une réponse plus large
Résistance série équivalente	Faible ESR	ESR plus élevé
Perte de puissance	Perte de puissance inférieure	Perte de puissance plus élevée
Génération de chaleur	Chauffage inférieur	Plus de chauffage
Largeur de bande	Largeur de bande étroite	Largeur de bande large
Sélectivité de fréquence	Très bonne ; sépare mieux les fréquences proches	Plus faible ; passe une plage de fréquences plus large
Pic résonant	Pic net et élevé	Pic large et plus bas
Performance du filtre	Meilleur pour les filtres accordés et étroits	Mieux pour le filtrage large bande ou non sélectif
Rejet du signal en dehors de la bande passante	Atténuation plus forte des signaux indésirables	Atténuation plus faible des signaux indésirables
Efficacité	Haute efficacité à la fréquence prévue	Efficacité inférieure car plus d'énergie est perdue
Sensibilité à la fréquence	Plus sensible à la tolérance, à la disposition et au changement de fréquence	Moins sensible à l'accord exact
Avantage	Faibles pertes, haute sélectivité, fort gain résonant, meilleures performances RF	Large largeur de bande, conception plus simple, souvent coût inférieur, utile dans les circuits de puissance
Désavantage	Largeur de bande étroite, coût plus élevé, nécessite une disposition soignée, pas idéal pour les circuits à large bande	Pertes plus élevées, gain plus faible, moins de sélectivité, plus de chaleur
Applications typiques	Filtres RF, filtres passe-bande, oscillateurs, adaptation d'antenne, récepteurs radio, circuits accordés, systèmes sans fil	Convertisseurs DC-DC, chokes d'alimentation, filtres EMI, circuits à large bande, inducteurs de stockage d'énergie
Mieux utilisé quand	Le circuit a besoin d'un réglage précis, d'une faible perte et d'un contrôle de fréquence étroit	Le circuit a besoin d'une bande passante plus large, d'une gestion de puissance ou d'un filtrage général

Fréquence auto-résonante et facteur Q

Chaque inducteur pratique contient une capacité parasite entre ses enroulements. Avec l'inductance, cette capacité crée une fréquence de résonance naturelle connue sous le nom de fréquence auto-résonante (FAR).

À mesure que la fréquence de fonctionnement s'approche de la FAR, le facteur Q atteint généralement sa valeur maximale puis commence à diminuer rapidement. Au-dessus de la fréquence auto-résonante, le composant se comporte davantage comme un condensateur que comme un inducteur.

Pour un fonctionnement fiable du circuit, vous devez sélectionner un inducteur dont la FAR est nettement supérieure à la fréquence de fonctionnement prévue.

Comment améliorer le facteur Q de l'inducteur

Plusieurs techniques de conception peuvent améliorer le facteur Q d'un inducteur :

- Utilisez des conducteurs plus épais pour réduire la résistance CC.

- Utilisez des matériaux de noyau à faibles pertes.

- Réduisez le nombre de couches d'enroulement.

- Minimisez les pertes par effet de proximité.

- Utilisez des fils litz dans les applications haute fréquence.

- Fonctionnez bien en dessous de la fréquence auto-résonante.

- Sélectionnez des inducteurs avec des spécifications ESR faibles.

Améliorer le facteur Q peut augmenter l'efficacité, réduire le chauffage et améliorer les performances globales du circuit.

Applications réelles des inducteurs à haut Q

Filtres RF et systèmes de communication

Les inducteurs à haut Q sont couramment utilisés dans les filtres RF pour les systèmes de communication sans fil. Ces filtres aident à séparer le signal désiré des fréquences indésirables à proximité tout en maintenant la perte de signal faible. Ils sont utiles dans les réseaux mobiles, les émetteurs radio, les systèmes par satellite, les récepteurs GPS et les liaisons de données sans fil.

Circuits d'oscillateur

Les circuits d'oscillateur utilisent des inducteurs et des condensateurs pour générer des signaux récurrents stables. Un inducteur à haut Q aide à réduire les pertes dans le circuit résonant, ce qui soutient une meilleure stabilité de fréquence, des formes d'onde plus propres et un bruit de phase plus faible. Cela est important dans les générateurs de signaux, les synthétiseurs de fréquence, les émetteurs et les circuits de temporisation.

Réseaux d'adaptation d'antenne

Les inducteurs à haut Q sont utilisés dans les réseaux d'adaptation d'antenne pour améliorer le transfert de puissance entre l'émetteur et l'antenne. Comme ils ont des pertes plus faibles, plus de puissance RF atteint l'antenne au lieu d'être gaspillée sous forme de chaleur. Cela peut améliorer l'efficacité de transmission et aider à soutenir une meilleure portée sans fil.

Circuits de résonance de réservoir

Les inducteurs à haut Q sont également utilisés dans les circuits de résonance de réservoir où des pertes faibles aident à maintenir une forte résonance et un fonctionnement stable du circuit.

Équipements de test et de mesure

De nombreux instruments de test nécessitent une génération de signaux précise et une analyse de fréquence. Les inducteurs à haut Q aident à réduire les pertes internes du circuit, ce qui soutient une meilleure stabilité et une précision de mesure dans des équipements tels que des analyseurs de spectre, des générateurs de signaux, des analyseurs d'impédance et des analyseurs de réseau.

Électronique aérospatiale et de défense

Les systèmes aérospatiaux et de défense fonctionnent souvent dans des environnements de haute fréquence exigeants. Les inducteurs à haut Q aident à améliorer la sensibilité des signaux et à réduire les interférences de fréquence non désirées dans les systèmes de radar, de navigation et de communication militaire.

Équipements médicaux et scientifiques

Les instruments médicaux et scientifiques nécessitent souvent des signaux haute fréquence propres et des performances de mesure stables. Les inducteurs à haut Q aident à réduire les pertes de signal et le bruit dans des systèmes tels que les équipements d'imagerie médicale, les capteurs RF et les dispositifs de mesure en laboratoire.

Conclusion

Comprendre le facteur Q vous aide à choisir le bon inducteur pour un circuit au lieu de ne considérer que la valeur d'inductance. Deux inducteurs peuvent avoir la même inductance, mais ils peuvent se comporter très différemment à des hautes fréquences. En sachant comment fonctionne le facteur Q, vous pouvez mieux comprendre pourquoi certains inducteurs sont mieux adaptés à une sélection précise de fréquence, à une perte de puissance plus faible et à des performances stables du circuit.

Questions fréquemment posées [FAQ]

1. Deux inducteurs avec la même inductance peuvent-ils avoir des facteurs Q différents ?

Oui. Deux inducteurs peuvent avoir la même valeur d'inductance mais des résistances d'enroulement, des matériaux de noyau, des méthodes de construction et des caractéristiques parasites différentes. Ces différences peuvent entraîner des valeurs de facteur Q et des performances très différentes.

2. Pourquoi les fiches techniques spécifient-elles le facteur Q à une fréquence particulière ?

Le facteur Q varie avec la fréquence car la réactance inductive, la résistance AC et les pertes dans le noyau varient avec les changements de fréquence. Une valeur Q mesurée à une fréquence peut ne pas représenter les performances à une autre fréquence.

3. Une inductance plus élevée entraîne-t-elle toujours un facteur Q plus élevé ?

Non. Bien que la réactance inductive augmente avec l'inductance, une inductance plus élevée nécessite souvent plus de tours de fil, ce qui peut augmenter la résistance et les pertes. Le facteur Q final dépend de la réactance et des pertes totales.

4. Comment la température affecte-t-elle le facteur Q d'un inducteur ?

À mesure que la température augmente, la résistance du conducteur augmente également. Une résistance plus élevée entraîne des pertes de puissance plus importantes, ce qui peut réduire le facteur Q et l'efficacité globale de l'inducteur.

5. Pourquoi les inducteurs à noyau air sont-ils souvent utilisés dans des conceptions à haut Q ?

Les inducteurs à noyau air éliminent les pertes dans le noyau magnétique telles que les pertes par hystérésis et par courants de Foucault. Cela peut aider à atteindre des valeurs de facteur Q très élevées, en particulier dans les circuits RF et à haute fréquence.

6. Que se passe-t-il si un inducteur fonctionne près de sa fréquence de résonance propre ?

À mesure que la fréquence de fonctionnement se rapproche de la fréquence de résonance propre, la capacitance parasitaire devient plus significative. Le facteur Q peut atteindre un maximum puis chuter rapidement, ce qui entraîne la perte du comportement inductif prévu de l'inducteur.
