Effets de l'hystérésis et applications dans les circuits électroniques

L'hystérésis est un concept important de l'électronique et de la science des matériaux qui décrit la dépendance de l'état actuel d'un système sur ses entrées passées, en particulier lors de la commutation entre deux seuils.Il joue un grand rôle dans la stabilisation des performances, la prévention de la commutation erratique et la garantie de fonctionnement fiable dans des appareils tels que des comparateurs, des capteurs et des thyristors.Dans les systèmes magnétiques, l'hystérésis est représenté par une boucle d'hystérésis, montrant comment les matériaux comme le fer répondent aux champs magnétiques changeants.Il existe différents types d'hystérésis, notamment dépendant du taux (influencé par les changements d'entrée) et indépendant du taux (affecté par la température et la tension d'entrée).Comprendre et gérer l'hystérésis est important pour concevoir des systèmes électroniques stables, efficaces et hautement performants.

Catalogue

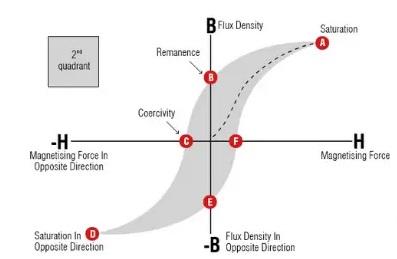

Comprendre l'hystérésis dans les systèmes magnétiques

L'hystérésis est le plus souvent observée dans les matériaux ferromagnétiques comme le fer, le cobalt et le nickel.Lorsqu'elles sont exposées à un champ magnétique, ces matériaux subissent une magnétisation, qui s'inverse à mesure que la direction du champ change.Une boucle d'hystérésis représente visuellement ce comportement.Dans un exemple simple, un noyau de fer à l'intérieur d'une bobine portant le courant devient magnétisé.Si la direction du courant s'inverse, l'aimantation du noyau change mais ne disparaît pas instantanément.Au lieu de cela, il suit un chemin distinct sur le graphique, formant la boucle d'hystérésis.

La boucle décrit la relation entre la densité de flux magnétique (B) et la force du champ magnétique (H).À mesure que la résistance au champ augmente, la densité de flux augmente jusqu'à ce qu'elle sature.Lorsque la résistance du champ diminue, l'aimantation trace un chemin différent, montrant les cycles de magnétisation vers l'avant et inversés.

Différents types et caractéristiques des phénomènes d'hystérésis

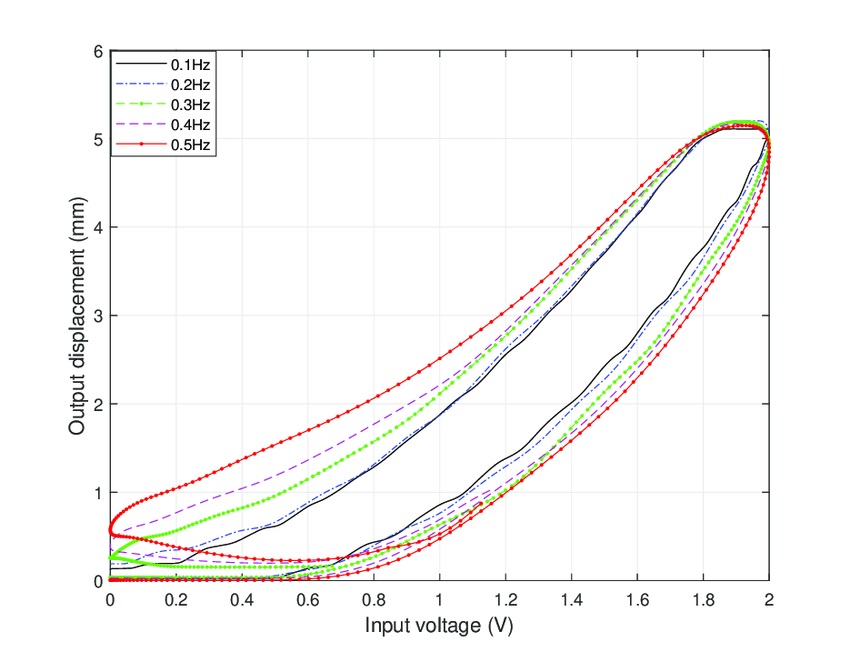

Hystérésis dépendant du taux

Dans ce type, la taille de la boucle d'hystérésis change avec les variations amplitude, fréquence ou tension d'entrée.La réponse du système dépend du taux de changement d'entrée.Mathématiquement:

dx / dt = f (x, a, f, v)

Ici, x est le déplacement, UN est une amplitude, f est la fréquence, et V est tension.

L'hystérésis dépendant du taux émerge par des variations de la taille de la boucle, influencées par des altérations de l'amplitude et de la fréquence en raison des changements de tension d'entrée.Cette relation trouve l'expression dans le lien direct entre les altérations de déplacement et ces paramètres.Bien qu'il soit engagé dans des tests de fatigue, les défis sont souvent confrontés à la capture du comportement dépendant du taux des matériaux sous charges cycliques.

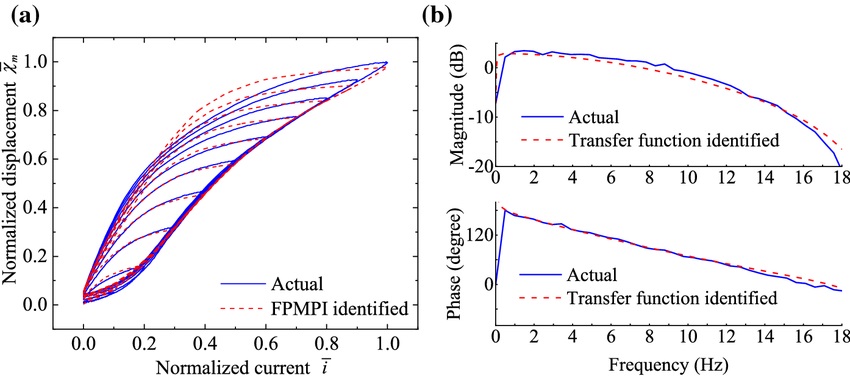

Hystérésis indépendante du taux

Cette forme est indépendante du temps et dépend plutôt de Température et tension d'entrée.Par exemple, à une température constante de 76 ° C, la tension de sortie est déterminée uniquement par la tension d'entrée.Mathématiquement:

Y = f (x)

Où Y est la tension de sortie, et X est la tension d'entrée.

Contrairement au comportement dépendant du taux, l'hystérésis indépendante du taux est affecté par les changements de température plutôt que par les variations de fréquence.Ici, la tension d'entrée influence principalement la tension de sortie, faisant des altérations de fréquence un facteur moins significatif.La simplicité de représenter cette relation à travers des équations directes facilite l'analyse prédictive, ce qui profite aux applications sensibles à la température, telles que les conceptions de contrôle thermostatique qui se concentrent sur des performances cohérentes à travers des vitesses variables.

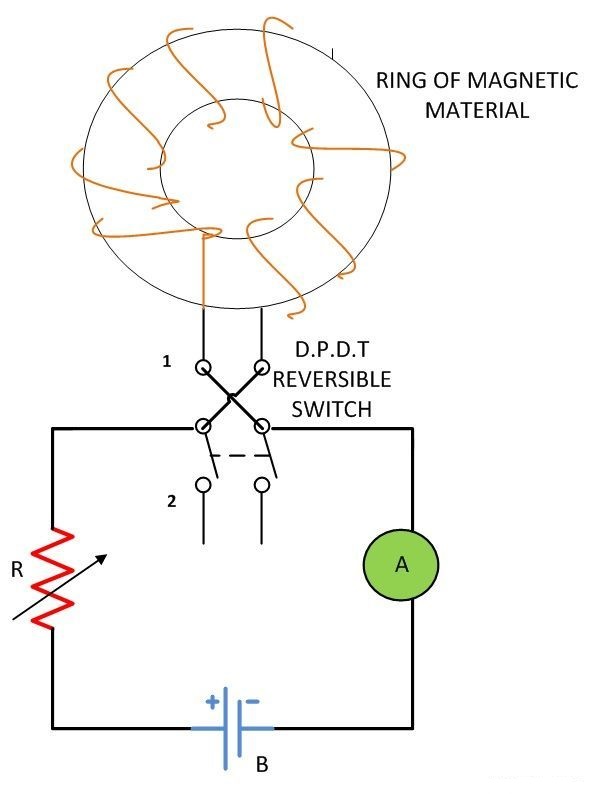

Hystérésis magnétique

L'hystérésis magnétique implique des interactions avec des champs magnétiques uniformes et nécessite une instrumentation précise, comme les sondes de hall, pour capturer les réponses des matériaux aux forces magnétiques.Ces informations ont guidé l'innovation des transformateurs et moteurs électriques, tirant parti de comportement magnétique pour l'efficacité et les améliorations des performances.En outre, les enquêtes en cours sur l'hystérésis magnétique tiennent la promesse de percées dans les progrès des technologies de stockage de données.

Ces différents types d'hystérésis indiquent la valeur de la compréhension spécifique au contexte et présentent des applications et défis variés.Certaines xpériences révèlent que les modèles théoriques, bien que nécessitent une flexible et une approche pour traiter l'interaction variable pour tirer parti de ces phénomènes efficacement.

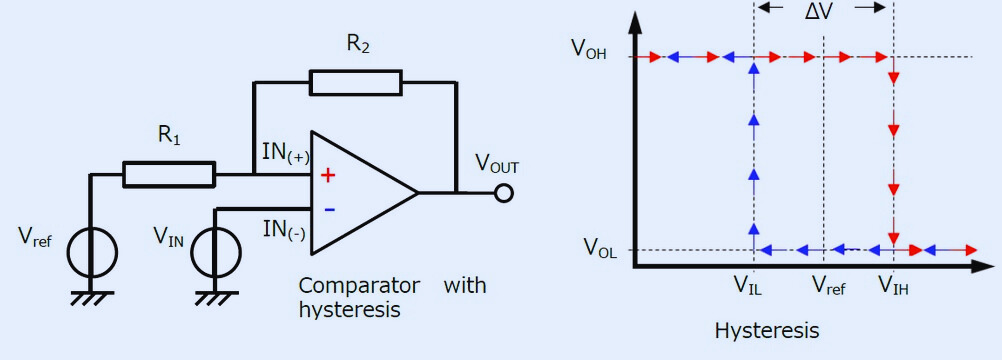

Le rôle de l'hystérésis dans les comparateurs

Les comparateurs, jouant un grand rôle dans les circuits numériques et analogiques pour la détection de niveau, utilisent l'hystérésis pour obtenir un comportement de commutation régulier.Cette caractéristique garantit que les circuits réagissent de manière cohérente aux variations d'entrée, une conclusion souvent parvenue par une vaste expérience avec des dispositifs tels que le LMH7220 et le Max999.Ces comparateurs illustrent l'utilisation de l'hystérésis dans le raffinage et la stabilisation de l'analyse des signaux.

La fonction de l'hystérésis

L'hystérésis dans les comparateurs est réalisée grâce à l'utilisation de boucles de rétroaction positives.Ce mécanisme complexe contre la commutation erratique causée par des variations de signal d'entrée mineures et introduit un délai avant la réponse de la sortie.Vous pouvez fréquemment observer qu'en configurant habilement des boucles de rétroaction positives, les entrées bruyantes peuvent être transformées en sorties fiables, améliorant ainsi la fiabilité du système.

Hystérésis dans les amplificateurs opérationnels

Dans le contexte des amplificateurs opérationnels, l'hystérésis joue un grand rôle dans la gestion de l'apport du signal alors que la tension fluctue.Lorsque le courant est redirigé pour créer des changements de tension proportionnels en ligne avec la loi de l'OHM, l'hystérésis améliore la précision du contrôle du signal.Les experts en conception de circuits soulignent souvent qu'une telle précision améliore les performances du système et rationalise le processus de dépannage dans des circuits complexes.

L'application délibérée de l'hystérésis dans les comparateurs met en valeur la compréhension sophistiquée des circuits nécessaires pour relever les défis technologiques modernes.En explorant la façon dont l'hystérésis gère les subtilités des signaux électriques, il est évident que dans les conceptions de circuits.La complexité et l'hystérèse sous-jacentes fournissent un cadre directeur pour créer des systèmes électroniques fiables et efficaces.

Hystérésis dans la fonctionnalité des capteurs

Les capteurs sont chargés de détecter les variables environnementales, y compris, mais sans s'y limiter, la température, la pression et le mouvement.Un phénomène intrigant, l'hystérésis joue un grand rôle dans le comportement des capteurs, en particulier dans les capteurs capacitifs.Il se révèle souvent comme un décalage temporel entre les états d'entrée et de sortie.Par exemple, lorsqu'ils variment de la distance entre une cible et le capteur, les praticiens peuvent assister à l'hystérésis à la jonction où le capteur bascule entre les états "ON" et "OFF".Ce trait influence la précision et la fiabilité des capteurs, reliant ainsi les cadres théoriques à l'exécution.

Les valeurs d'hystérésis sont prédéterminées pour frapper une harmonie entre la réactivité du capteur et la fermeté, posant une énigme dans des contextes exigeant une sensibilité accrue.Les dispositifs médicaux, par exemple, dépendent fortement de la précision, présentant des défis uniques.Grâce à leur jugement assaisonné et à leur pensée créative, naviguez par ces limites d'hystérésis établies.En passant aux conditions environnementales et aux attentes opérationnelles, ils ont habilement des applications de capteurs de finettune pour améliorer l'efficacité, contournant la nécessité d'une modification de l'hystérésis manuelle.

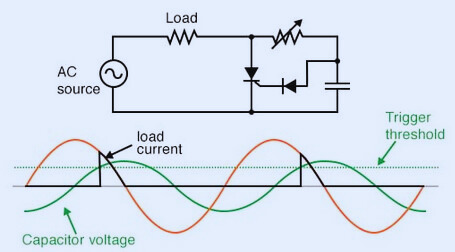

Impact de l'hystérésis sur les thyristors

Dans le domaine fascinant du contrôle élevé et haute tension, les thyristors se distinguent pour leurs comportements d'hystérésis intrigants.Ces dynamiques complexes sont façonnées par des mécanismes de rétroaction positive inhérents, dotant le dispositif d'une tendance résiliente à maintenir l'état conducteur après l'activation.Alors que les transistors jouent également des rôles importants dans l'électronique, les thyristors se distinguent par une capacité remarquable à préserver un état déclenché, offrant un trait bénéfique pour les applications où la puissance inébranlable est souhaitée.

Explorer l'hystérésis dans les thyristors

L'hystérésis dans les thyristors se rapporte avec compréhension du flux de courant et des paramètres de puissance et de tension entrelacés.Une exploration plus profonde dans cette relation complexe peut révéler la gestion précise de la tension, et elle embrasse souvent cette complexité pour améliorer les performances des appareils.Dans certaines applications, la gestion avec précision de celles-ci conduit à des thyristors à fonctionner à une efficacité accrue, où la perte d'énergie est réduite et la fiabilité du système est renforcée.

Utilisations et perspectives

Dans de nombreux scénarios industriels, les thyristors profitent de l'hystérésis pour fonctionner dans les paramètres de définition.La réalisation du flux de courant nécessite un mélange méticuleux d'expérience théorique.Pour les secteurs comme l'électronique de précision et les systèmes d'énergie, la reconnaissance de la subtile de l'hystérésis est importante et définit souvent la ligne entre la stabilité du système et la rupture.La formation complète permet aux opérateurs d'anticiper les scénarios où l'hystérésis pourrait influencer négativement les performances, encourageant une approche proactive.

Spécialiste du contrôle de l'hystérésie

Cela suggère souvent que la maîtrise de l'hystérésis dans les thyristors combine la compréhension scientifique avec une finesse artistique.En ajustant soigneusement les systèmes de rétroaction, on peut affiner habilement le comportement de ces appareils, en obtenant les résultats souhaités même dans des conditions difficiles.La sagesse partagée des techniciens chevronnés révèle des stratégies d'étalonnage de tension sophistiquées, mettant en évidence la ligne fine entre les modèles théoriques et les applications pratiques.Ceux versés dans les opérations de thyristor sont constamment inestimables à leurs contributions dans des environnements à haute pression.

Techniques pour minimiser l'hystérésis

L'influence de l'hystérésis sur la stabilité du circuit est profonde, en particulier dans sa capacité à stabiliser la tension de sortie et le bruit muet.Cette approche plus douce de la gestion du bruit ne conserve pas seulement l'énergie, mais prolonge également la durée de vie des composants électroniques en atténuant le stress électrique.La fonctionnalité plus lisse qu'il fournit est particulièrement valorisée dans des applications telles que les alimentations en mode commutateur et les oscillateurs, où le fonctionnement transparent apporte une immense satisfaction.Vous considérez souvent l'introduction de l'hystérésis comme une opportunité d'ingéniosité, permettant des conceptions qui gérent habilement des changements dans les conditions d'entrée ou environnementales.

Navigation de défis de conception et d'intégration

Malgré ses avantages évidents, la mise en œuvre de l'hystérésis dans les conceptions électroniques présente certains obstacles.L'ajout de composants comme les résistances ou les condensateurs pour ajuster les caractéristiques d'hystérésis peut compliquer les conceptions de circuits, conduisant potentiellement à des processus d'étalonnage complexes.Vous devez gérer astucieusement ces compromis pour maintenir à la fois la précision et les fonctionnalités.Cet équilibre implique généralement un mélange de tests et de simulation rigoureux, qui s'appuient à la fois sur les fondations théoriques et les leçons tirées des entreprises similaires précédentes.

L'influence sur la précision et l'étalonnage

L'incorporation de l'hystérésis entraîne à la fois des récompenses et des complexités à la précision dans les circuits.En raison de la non-linéarité induite par l'hystérésis, la modélisation avec précision du comportement du circuit devient plus difficile.L'étalonnage émerge alors comme un processus, car même de légères variances peuvent diverger à partir des résultats prévus.Une stratégie réfléchie et délibérée est bénéfique, impliquant souvent des techniques d'étalonnage et d'ajustement automatisées.Il a fréquemment conçu des solutions sur mesure pour atténuer ces variations, améliorant ainsi à la fois la précision et la fiabilité du système.

Explorer les compromis

La maîtrise des compromis liés à l'hystérésis exige une compréhension des connaissances théoriques et des compétences pratiques.La fusion de la sagesse électronique traditionnelle avec des méthodes contemporaines offre une approche complète pour affiner les conceptions de circuits.Cette convergence favorise une stratégie innovante et équilibrée qui élève l'efficacité, la stabilité et la précision, et stimule finalement les performances du système.L'intégration des pratiques sécurisées avec des progrès modernes illustre une évolution profonde dans la conception des circuits électroniques, la conduite des progrès technologiques et les améliorations des applications.

Réduire les effets de l'hystérésis

La gestion efficace de l'hystérésis nécessite une stratégie qui mélange habilement des solutions matérielles et logicielles.L'emploi de comparateurs à faible hystérésis et de composants linéaires fait partie intégrante, car ils fournissent des caractéristiques de réponse précises.La sélection de condensateurs supérieurs vous aide à maintenir des performances électriques stables, tandis que la protection contre les interférences magnétiques offre un paradis pour des conditions opérationnelles cohérentes.Dans les circuits numériques, les algorithmes correctifs détectent et ajustent les variances induites par l'hystérésis, améliorant la stabilité du système.De plus, les processus d'étalonnage raffinés et la sélection consciente des composants soutiennent la gestion de l'hystérésis.Ces pratiques, lorsqu'elles sont parfaitement intégrées, reflètent l'équilibre interdisciplinaire entre la technologie comme en témoignent divers domaines d'ingénierie.

Conclusion

L'hystérésis joue un grand rôle dans l'amélioration des performances, de la stabilité et de l'efficacité des systèmes électroniques.Que ce soit utilisé dans les comparateurs, les capteurs ou les thyristors, la compréhension et la gestion de l'hystérésis permet aux ingénieurs de concevoir des circuits qui fonctionnent de manière fiable dans diverses conditions.En équilibrant ses effets et en appliquant les bonnes stratégies, l'hystérésis devient un outil inestimable dans l'électronique moderne.

Questions fréquemment posées [FAQ]

1. Quel est le rôle de l'hystérésis dans les déclencheurs de Schmitt?

L'hystérésis est ce qui rend un déclencheur de schmitt unique.Un déclencheur Schmitt est essentiellement un circuit de comparaison avec une rétroaction positive ajoutée.Cette rétroaction crée deux tensions de seuil distinctes, une pour changer la sortie et une autre pour l'éteindre.

Voici comment cela fonctionne:

Lorsque la tension d'entrée s'élève au-dessus du seuil supérieur, la sortie passe à un état positif.

Lorsque la tension d'entrée tombe en dessous du seuil inférieur, la sortie passe à un état négatif.

2. Comment puis-je minimiser la perte d'hystérésis?

Pour réduire la perte d'hystérésis, la méthode la plus efficace consiste à utiliser l'acier de silicium avec une zone de boucle d'hystérésis plus petite.L'acier en silicium est idéal car il a:

Saturation magnétique élevée

Résistivité élevée (ce qui réduit les pertes de courant de Foucault)

Perméabilité magnétique élevée

Faible coercivité

Une autre option consiste à utiliser des transformateurs aériens, car ils ne présentent pas de perte d'hystérésis.Cependant, ils sont moins efficaces en raison du flux de fuite, ce qui fait de l'acier de silicium le choix préféré dans la plupart des cas.
