Comment fonctionnent les capteurs à fibre optique?

Les capteurs à fibre optique utilisent la lumière pour mesurer différentes conditions, comme la température ou la contrainte.Ils travaillent en envoyant de la lumière à travers une fibre, où les changements dans l'environnement affectent les propriétés de la lumière.Ce signal d'éclairage modifié est ensuite analysé par un appareil qui interprète les mesures.Par exemple, ces capteurs peuvent détecter les fissures dans les bâtiments en surveillant les changements de lumière causés par la contrainte.Les capteurs à fibre optique sont également utiles dans les diagnostics médicaux car ils peuvent fournir des mesures précises.Ils sont légers, résistants aux interférences du bruit électrique et peuvent envoyer des données sur de longues distances sans perdre de qualité.Leur sensibilité et leur polyvalence les rendent précieuses dans divers domaines, y compris la construction, la médecine et la technologie.

Catalogue

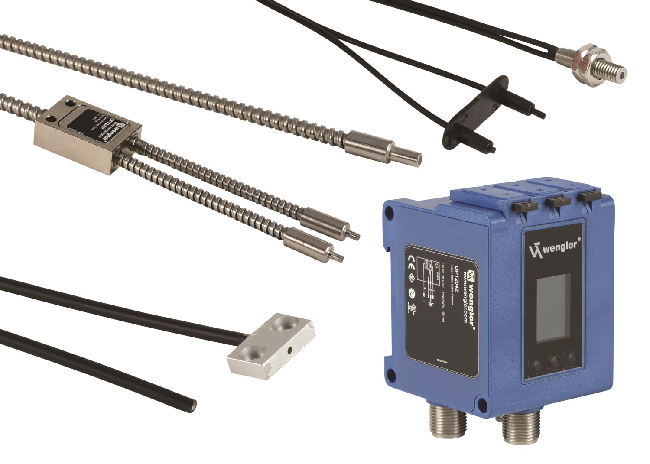

Aperçu des capteurs à fibre optique

Les capteurs à fibre optique sont des outils avancés qui convertissent les changements dans l'état d'un objet en signaux légers pour une mesure précise.Voici une simple répartition de leur fonctionnement:

• Transmission légère.La lumière d'une source se déplace à travers une fibre optique à un modulateur.

• Modulation.La lumière interagit avec des facteurs environnementaux tels que la température, la pression ou la composition chimique.Cette interaction modifie les propriétés de la lumière, telles que son intensité, sa phase, sa longueur d'onde et sa polarisation.

• Analyse.La lumière modifiée atteint ensuite un dispositif photoélectrique, qui transforme ces changements en signaux électriques pour une analyse plus approfondie.

Ce processus permet aux capteurs à fibre optique de fournir des mesures précises en traduisant des facteurs environnementaux en données qui peuvent être facilement analysées.

Comment fonctionnent les capteurs à fibre optique?

Les capteurs à fibre optique fonctionnent en transmettant la lumière à partir d'une source à travers une fibre optique vers un modulateur.Lorsque la lumière atteint la zone de modulation, elle interagit avec le paramètre mesuré, provoquant des changements de propriétés telles que l'intensité, la longueur d'onde, la fréquence et la phase.Ces changements, connus sous le nom de modulation, sont influencés par deux principes principaux.

Principe de capteur de fibre physique

Les capteurs de fibres physiques détectent les changements dans les conditions environnementales telles que la température, la pression, les champs électriques et les champs magnétiques en mesurant des changements en phase optique et en intensité de lumière.Lorsque les conditions externes changent, ils modifient les propriétés optiques à l'intérieur de la fibre, ce qui entraîne des variations observables.

En règle générale, un faisceau laser est divisé en deux chemins: l'un sert de référence, et l'autre est utilisé pour la mesure.Les changements dans les facteurs environnementaux affectent la longueur et la phase de la fibre optique, qui peuvent être observées par des modèles d'interférence.

Des capteurs de fibres physiques sont nécessaires pour surveiller la santé structurelle.Par exemple, les variations de température peuvent affecter l'intégrité des ponts et le suivi de ces changements aide à améliorer les stratégies de maintenance préventive, assurant une meilleure sécurité structurelle.

Principe de capteur de fibre optique structuré

Les capteurs de fibres structurés sont constitués d'un élément de détection de lumière, d'une boucle de transmission de fibres optiques et d'un circuit de mesure.Dans ce système, la fibre optique agit uniquement comme un milieu pour la transmission légère.Alors que la lumière se déplace à travers la fibre, elle interagit avec un élément sensible, qui ajuste la lumière en fonction des paramètres externes mesurés, permettant des mesures précises.

Des capteurs de fibres structurés sont utilisés pour une surveillance non invasive du glucose.Ces capteurs détectent les changements dans les propriétés optiques de la lumière en raison des variations de la concentration de glucose dans les fluides interstitiels, permettant une surveillance continue et non invasive.

Caractéristiques et avantages principaux

Les fibres optiques se distinguent par leurs propriétés uniques telles que la tolérance à haute température, la résistance au rayonnement nucléaire, la flexibilité et l'immunité à l'interférence électrique.Ces qualités leur permettent d'exceller dans des environnements difficiles où les méthodes de détection conventionnelles échouent souvent.

Avantages de la fibre optique:

• Tolérance à haute température - Les fibres optiques fonctionnent de manière fiable dans une chaleur extrême, où les capteurs traditionnels peuvent se décomposer.

• Résistance aux rayonnements - Contrairement aux capteurs conventionnels, les fibres optiques ne restent pas affectées par le rayonnement nucléaire, ce qui les rend idéales pour une utilisation dans des environnements à haut rayonnement.

• Flexibilité - leur flexibilité mécanique permet une installation et une adaptabilité faciles à travers une large gamme de scénarios.

• Immunité d'interférence électrique - Ils résistent à la corruption des données dans des environnements électriquement bruyants, garantissant une transmission précise et ininterrompue.

Applications et avantages

Les capteurs de fibres optiques utilisent la lumière pour transmettre des données, qui offre plusieurs avantages:

• Surveillance non invasive - Les fibres optiques peuvent surveiller les environnements sensibles sans avoir besoin d'équipements intrusifs.

• Sensibilité élevée - ils sont capables de détecter même les plus petits changements avec une précision remarquable.

• Surveillance longue distance - Ces capteurs maintiennent leurs performances sur de vastes distances, avec peu ou pas de dégradation du signal.

Types de capteurs à fibre optique

Les capteurs à fibre optique peuvent être classés en fonction de la façon dont ils modulent la lumière, de leur capacité à gérer les interférences et des fibres optiques de rôle spécifiques dans le processus de détection.Vous trouverez ci-dessous les principaux types:

Capteurs de fibres fonctionnelles

Les capteurs de fibres fonctionnels utilisent les fibres optiques comme composants actifs pour détecter directement les changements dans les propriétés de lumière comme l'intensité, la phase, la fréquence ou la polarisation.Ces capteurs sont très sensibles et ont une conception compacte, grâce aux fibres multimode.Les utilisations courantes incluent:

Gyroscopes à fibre optique - Largement utilisés dans les systèmes de navigation pour les navires et les avions, ces capteurs s'appuient sur la sensibilité élevée des fibres multimode pour mesurer avec précision les mouvements de rotation, aidant à maintenir des directions de cours stables.

Hydrophones - Ce sont des capteurs acoustiques sous-marins qui utilisent des fibres multimode pour ramasser même les plus petites vibrations de l'eau, ce qui les rend nécessaires pour une surveillance sous-marine.

Pourquoi les fibres multimode sont-elles si sensibles?Ils prennent en charge plusieurs chemins lumineux, ce qui augmente l'interaction avec l'environnement, conduisant à des signaux plus forts et plus précis.

Capteurs de fibres non fonctionnels

Les capteurs de fibres non fonctionnels utilisent principalement des fibres optiques pour transmettre la lumière plutôt que de la sentir directement.En règle générale, les fibres monomcoles sont utilisées, offrant des avantages tels que:

Isolement électrique - Aide à prévenir les interférences des signaux électriques, qui sont basiques dans des environnements sensibles.

L'immunité à l'interférence électromagnétique - dans des applications telles que les machines IRM, les capteurs de fibres monomcoles garantissent que la transmission des données n'est pas perturbée par de forts champs électromagnétiques.

Pourquoi utiliser des fibres monomcoles?Les fibres monomcoles envoient une lumière sur un seul chemin, réduisant les interférences et garantissant une transmission de signal plus propre idéale pour un transport précis des données.

Capteurs de réseau de Bragg en fibre (FBG)

Les capteurs de réseau de Bragg en fibre (FBG) modifient la longueur d'onde de la lumière réfléchie lorsqu'il y a des changements dans leur environnement.Ils sont fabriqués en créant des variations d'indice de réfraction périodiques dans la fibre, ce qui leur permet de refléter des longueurs d'onde spécifiques.Ces capteurs sont très utiles pour mesurer la contrainte, la température et la pression.Les capteurs FBG sont souvent utilisés pour surveiller la santé structurelle dans les bâtiments et les ponts, offrant des données réelles sur leur état.

Pourquoi l'interférence holographique est-elle utilisée pour fabriquer des capteurs FBG?Il garantit que les modèles de réseau sont très précis, conduisant à des lectures de capteurs fiables.

Utilisations de capteurs à fibre optique

Les capteurs à fibre optique sont des outils utiles pour mesurer des choses comme le mouvement, les vibrations, la pression, la température, etc.Ils sont importants dans de nombreuses industries pour diverses tâches.

Dans construction, les capteurs à fibre optique aident à protéger les ponts et les barrages en surveillant la contrainte et les vibrations.Ces données réelles aident à prévenir les problèmes structurels et facilitent la maintenance.

Dans systèmes électriques , ces capteurs mesurent la température et le courant pour détecter les problèmes tôt, comme la surchauffe.Cela aide à prévenir les pannes de courant et prolonge la durée de vie de l'équipement.

Systèmes ferroviaires Utilisez des capteurs à fibre optique pour vérifier les pistes et les lignes aériennes pour l'usure.La détection précoce permet des réparations en temps opportun, en gardant les trains en sécurité et en douceur.

Dans aérospatial, Les capteurs mesurent la pression et les vibrations, en particulier lors des lancements de fusées.Ces données vous aident à améliorer les conceptions et à assurer le succès de la mission.

Dans le industrie du pétrole et du gaz, les capteurs à fibre optique surveillent les conditions dans les puits d'huile, comme la pression et la température.Cela vous aide, maximiser la production et gérer rapidement tous les problèmes.

Enfin, des capteurs à fibre optique sont nécessaires pour le Internet des objets (IoT) Parce qu'ils peuvent envoyer beaucoup de données, couvrir de longues distances et utiliser peu d'énergie.Dans les villes intelligentes, ils aident à surveiller l'environnement, à optimiser les ressources et à améliorer la qualité de vie des résidents.

Questions fréquemment posées [FAQ]

1. Comment fonctionne un capteur à fibre optique?

Les capteurs à fibre optique utilisent la lumière pour mesurer les changements environnementaux.L'émetteur et le récepteur sont logés ensemble et le câble à fibre optique se connecte à un amplificateur.Le capteur émet de la lumière, qui est réfléchie et convertie en un signal électrique, lui permettant de détecter les changements dans l'environnement que les capteurs photoélectriques standard ne peuvent pas atteindre.

2. À quoi servent les capteurs à fibre optique?

Les capteurs à fibre optique mesurent les paramètres comme la contrainte, la température et la pression.En modifiant la fibre pour moduler les propriétés lumineuses telles que l'intensité, la phase ou la longueur d'onde, ils fournissent des données précises.Ces capteurs sont nécessaires pour les applications nécessitant des mesures précises dans des conditions exigeantes.

3. Quelle est la classification des capteurs à fibre optique?

Les capteurs à fibre optique sont classés par la façon dont ils traitent la lumière.Les types principaux incluent des capteurs d'intensité, de phase, de fréquence et de polarisation.Chaque type répond différemment aux perturbations externes, ce qui a un impact sur la façon dont la lumière est modulée et comment le capteur fonctionne dans divers paramètres.

4. Quelles sont les caractéristiques des capteurs de fibres optiques?

Les capteurs de fibres optiques sont très résistants à l'interférence environnementale.Ils ne sont pas affectés par le bruit électrique, car aucun courant ne circule à travers la fibre.Les unités résistantes à la chaleur leur permettent de travailler dans des environnements à haute température, ce qui les rend fiables pour diverses applications industrielles.

5. Quels sont les 3 composants de base d'un système de fibres optiques?

Un système de fibres optiques a trois composants principaux: le noyau, le revêtement et le revêtement.Le noyau transporte la lumière, le revêtement reflète la lumière dans le noyau pour maintenir la qualité du signal, et le revêtement protège la fibre des dommages et des facteurs externes.
